Сетевой приемник транспондер AIS Comar R220U 001-1035 2 канала A/B с выходом NMEA и USB 132x106x46мм 12-24В

Код товара: t176944

Все характеристики
Код производителя 001-1035
Производитель Сomar Systems
Страна производитель Великобритания
Длина, мм 132
Ширина, мм 46
Высота, мм 106
Выход NMEA 0183
Модель R220U
Вес, кг 0.6
Разъём USB Да
Чувствительность, дБ > -112
Тип Двухканальный
Напряжение, В 12/24
Минимальная температура эксплуатации, °C -15
Максимальная температура эксплуатации, °C +55
Количество каналов 2
Материал Алюминий, ABS (АБС-пластик)
Код поставщика 001-1035

Описание

Comar R220U 001-1035 — это высокопроизводительный двухканальный приемник АИС с выходами как для NMEA 0183, так и для USB. R220U считывает и декодирует все сообщения AIS, указанные и передаваемые транспондерами AIS класса A и класса B.

  • Размеры - 132 x 106 x 46 мм;
  • 4 монтажных отверстия в торцевых пластинах;
  • Питание от USB или 12/24 В постоянного тока;
  • Выход NMEA 0183;
  • Материал - алюминий, заглушки из АБС;
  • USB 2.0 совместимый;
  • Канал А - 161.975 MГц;
  • Канал В - 162.025 MГц;
  • Расстояние между каналами - 25 кГц;
  • Чувствительность - > -112 дБ;
  • Вес - 600 г.

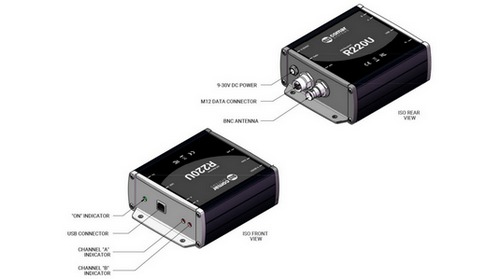

setevoj_priemnik_comar_r220u_001-1035_dvuxkanalnyj_s_vyxodom_nmea_i_usb_132_x_106_x_46_mm_12_-_24_v_4_mini.jpg

Разъем R220U имеет один выход NMEA 0183 со скоростью 38 400 бод и один вход NMEA со скоростью 4800 бод. Выход NMEA настроен на 38 400 бод и может быть подключен к подходящему графопостроителю, который будет принимать данные AIS.

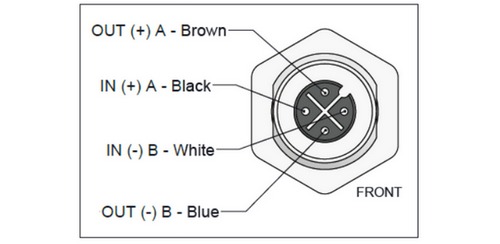

Если оборудование, к которому вы подключаетесь, имеет пару кабелей NMEA, обычно с маркировкой NMEA, входные положительные и отрицательные сигналы должны поступать на соответствующий выход NMEA на блоке R220U. Если оборудование имеет только один (положительный) входной провод + NMEA, он должен быть подключен к выходу + NMEA, а провод с выхода - NMEA затем должен быть подключен к общему заземлению / минусом другого оборудования. К входу NMEA можно подключить любые данные NMEA со скоростью 4800 бод, такие как данные GPS, картографа или приборов, соблюдая правильную полярность на рисунке ниже.

setevoj_priemnik_comar_r220u_001-1035_dvuxkanalnyj_s_vyxodom_nmea_i_usb_132_x_106_x_46_mm_12_-_24_v_5_mini.jpg

Эти данные будут мультиплексированы с данными AIS и отправлены со скоростью 38 400 бод. Устройство может быть подключено только к одному элементу оборудования, поэтому выберите устройство, которое содержит наибольшее количество необходимой вам информации (обычно это GPS).

АИС (AIS) - это автоматическая система идентификации. Для повышения безопасности и, в частности, для предотвращения столкновений, судам необходимо знать местоположение, детали и навигационные намерения других судов в диапазоне УКВ. Были приняты правила ИМО, касающиеся большинства коммерческих судов по всему миру, требующие, чтобы транспондеры AIS установлены на всех коммерческих судах весом более 300 grt, совершающих международные рейсы.

Устройство очень экономично по цене, просто в установке и включает в себя все, что вам нужно, в одной маленькой коробке.

  • Двойной параллельный приемник AIS;
  • Светодиоды питания и канала;
  • Потребление низкой мощности;
  • Компактный дизайн;
  • Недорогой метод контроля положения, скорости и курса других судов в диапазоне УКВ;
  • Прием как с судов класса A, так и с судов класса B, AIS SARTS plus Aids to Navigation (AtoN);
  • Простая установка.

Полученная информация:

  • Наименование судна;
  • Номер MMSI;
  • Положение;
  • Скорость (SOG);
  • Курс (COG);
  • Тип судна;
  • Позывной;
  • Скорость поворота;
  • Навигационный статус;
  • Размеры судна;
  • Назначение.

Подключение устройства к внешнему источнику питания 12/24 В постоянного тока автоматически приведет к питанию устройства от батарей лодки и передаче данных как по USB, так и по NMEA 0183.

Все приемники R220U не являются водонепроницаемыми и должны устанавливаться в сухом месте, в идеале в подходящем месте для подключения к питанию и антенне УКВ, соблюдая безопасное расстояние до компаса 0,5 м и вдали от чрезмерных источников тепла и высоких уровней вибрации и ударов.

Подключение:

  • При подаче питания загорится зеленый индикатор включения, а два красных светодиода каналов A и B будут гореть примерно на 10 секунд;
  • Если устройство находится в диапазоне УКВ других судов, оборудованных АИС, красные светодиоды каналов A и B будут мигать случайным образом;
  • Если устройство подключено к компьютеру только с помощью USB-кабеля, это приведет к питанию устройства, а также передаче данных;
  • Установите драйверы USB на прилагаемый компакт-диск и выберите com-порт на вашем ПК, для которого выделено это устройство;
  • Подключение внешнего 12/24 В постоянного тока к устройству автоматически переключит источник питания с USB к внешнему источнику питания. USB по-прежнему будет выводить данные;
  • Выход NMEA на уровне 38 400 бод доступен в любое время, независимо от того, подключено ли устройство к USB или внешнему источнику питания;
  • Данные NMEA при 4800 бод на входе будут мультиплексироваться устройством и выводиться на выходной порт NMEA и USB-кабель для передачи данных.

Диапазон приема АИС аналогичен тому, который обычно используется для морской УКВ-радиотелефонной связи. Дальность зависит от высоты антенны, а также от типа антенны, чем выше и лучше установлена антенна, тем больше дальность приема.

Обычно антенна, установленная на поручне яхты, достигает 15 миль, а установленная на верхушке мачты увеличивает это расстояние до 20 миль. Прием на берегу регулируется местным рельефом, однако открытый вид на море с антенной, установленной в открытом пространстве на высоте примерно 20 метров позволят достичь 25 миль, плюс антенну с более высоким коэффициентом усиления можно использовать на берегу для дальнейшего увеличения дальности действия.
