Гальванический изолятор Victron Energy NT-399 VDI-16 IP67 16А из анодированного алюминия

Гальванический изолятор предотвращает электрохимическую коррозию. Он блокирует низковольтные постоянные токи, которые попадают на судно через заземляющий провод береговой электросети.

Эти токи могут вызвать коррозию подводных металлических частей судна, таких как корпус, гребной винт, вал и т. д.

Гальванический изолятор состоит из двух диодов, соединенных встречно-параллельно. При таком соединении диоды пропускают ток в обоих направлениях, но только при превышении определенного порогового напряжения.

Напряжение, при котором диоды проводят ток, составляет около 1,4 В постоянного тока.

Изолятор устанавливается непосредственно за разъемом 230 В на вашей лодке. Прямое напряжение гальванического изолятора выше разности потенциалов между металлами.

Таким образом, это напряжение не допускает проводимости, и гальванический изолятор предотвращает возникновение электролитического тока. Однако при наличии (более высокого) ошибочного напряжения в цепи переменного тока диоды пропустят ток, и устройство защиты от остаточного тока разомкнет цепь.

Характеристики:

• Максимальный ток: 16 А;
• Пиковый ток: 1600 А / 20 мс;
• Подключение: 2 шпильки М6;
• Материал: Анодированный алюминий;
• Класс защиты: IP67;
• Вес: 1 кг;
• Размры (ВxШxГ): 60 x 120 x 200 мм.

Интрукция по установке:

1. Место установки:

Обратите внимание!

В целях безопасности изделие следует устанавливать в термостойком помещении. Избегайте нахождения, например, химических веществ, синтетических компонентов, штор или других текстильных изделий в непосредственной близости от изделия.

• Установите гальванический изолятор в хорошо проветриваемом помещении;
• Обеспечьте свободное пространство 10 см вокруг изделия для вентиляции;
• Гальванический изолятор должен быть установлен вертикально, чтобы обеспечить максимальное охлаждение.

В нормальных условиях повышение температуры радиатора не превышает 20°C. Однако устройство может нагреваться при прохождении тока короткого замыкания на землю.

2. Установка:

Обратите внимание!

Гальванический изолятор должен быть подключен к зеленому (защитному) заземляющему проводнику перед всеми заземляющими соединениями к сосуду таким образом, чтобы никакие заземляющие соединения на сосуде не обходили гальванический изолятор, делая его неэффективным.

• Соединения и средства безопасности должны соответствовать местным действующим нормам;
• Используйте электрические кабели соответствующего сечения;

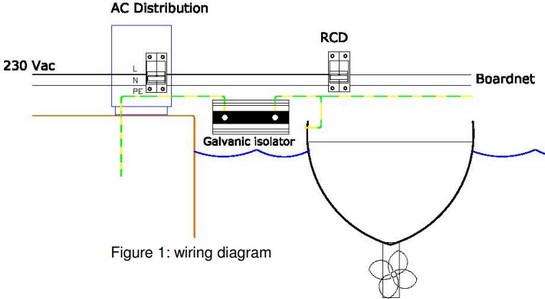

• Подключите гальванический изолятор к зеленому (защитному) заземляющему проводнику, как показано на рисунке ниже.
