Контрольный компактный дисплей для аккумуляторной батареи Nasa Compact BM-1 BM1Comp 8-16В 125x62x23мм с шунтом на 100А и соединительными кабелями

Компактный контрольный дисплей аккумулятора серии Compact BM-1 NASA BM1Comp.

Контрольный дисплей BM-1 Compact, созданный на основе очень успешного морского аккумулятора BM-1, специально разработан для применения в условиях ограниченного пространства.

Технические характеристики:

• Размер: 125 x 62 x 23 мм;
• Напряжение питания: 8-16 Вольт постоянного тока;
• Потребляемый ток: 1,5 мА;
• Емкость аккумулятора: 5-600 Ампер/час;
• Максимальный ток нагрузки: до 100 А;
• Максимальный ток зарядки: до 100 А;
• Шунт: 50 мВ / 100 А.

Подходит для передвижных домов, автодомов, небольших лодок и установок для использования возобновляемых источников энергии. Он способен контролировать работу любой свинцово-кислотной аккумуляторной системы напряжением 12 В и емкостью до 600 Ампер-часов.

Устройство постоянно отслеживает напряжение, силу тока (при зарядке или разрядке) и рассчитывает уровень заряда, а также время, оставшееся до полной зарядки или разрядки аккумулятора.

Эта информация может способствовать более эффективному использованию аккумулятора, продлевая срок его службы и снижая риск выхода из строя.

Прибор BM-1 Compact позволяет следить за напряжением аккумулятора, входным и выходным токами, суммарным расходом ампер-часов с момента последней полной зарядки, а также показывает расчетное время до завершения цикла зарядки (при зарядке батареи) или до полной разрядки (при эксплуатации батареи). На дисплее имеется графический индикатор остаточного зарядка аккумулятора. Прибор оснащен сигнализацией, предупреждающей о падении напряжения аккумуляторной батареи ниже заданного уровня.

В комплект поставки входят:

• Дисплей;
• Шунтирующее соединение на 100 А с кольцевой клеммой M8;
• Соединительные кабель 5 метров от блока индикации до аккумулятора — с предохранителем и кольцевыми клеммами для шунта, держателем предохранителя и кольцевой клеммой M8 для подключения к аккумулятору.

Техника безопасности:

В процессе эксплуатации свинцово-кислотные аккумуляторы могут выделять водород. Смешиваясь с воздухом, водород образует взрывоопасную смесь. Поэтому в аккумуляторном отсеке необходимо обеспечить хорошую вентиляцию, и не допускать появления там открытого пламени или искр. Случайное короткое замыкание клемм аккумулятора металлическим инструментом или предметами украшений вызовет прохождение чрезвычайно большого тока. Поэтому прежде чем приступать к установке прибора BM-1 Compact, снимите с себя все металлические украшения (кольца, браслеты и т. п.). С металлическим инструментом обращайтесь очень аккуратно. Если Вы не уверены в своих возможностях, обратитесь за помощью к квалифицированным специалистам.

Установка дисплея.

Установку дисплея выполняйте в следующем порядке:

1. Выберите для дисплея подходящее место. Оно должно всегда оставаться сухим.(Место входа кабелей не загерметизировано намеренно для обеспечения достаточного уровня вентиляции, предотвращающего запотевание экрана).
2. Просверлите в монтажной поверхности два отверстия под размер шурупов из нержавеющей стали, которые входят в комплект поставки. При необходимости также посверлите отверстие диаметром 5 мм для кабеля.Кабель можно также провести с наружной поверхности панели кверху от дисплея.

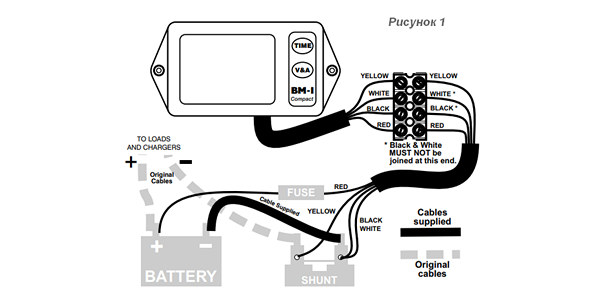

3. Закрепите дисплей на приборной панели шурупами и подсоедините кабель к контактной колодке (входит в комплект). Подсоедините шунт к дисплею через контактную колодку, как показано на рис. 1. Провода подсоединяйте в точности, как показано на схеме. Обратите внимание, что черный и белый провода со стороны шунта соединены вместе, а со стороны дисплея — разделены.


4. Рекомендуется отводить кабели от прибора вертикально вниз, даже если затем они будут подниматься вверх. Эта мера поможет дополнительно защитить дисплей от попадания воды, которая могла бы стекать по проводам.
5. Проверьте, что все потребители и генераторы выключены.
6. Отсоедините кабель от отрицательной клеммы аккумулятора и подключите его к шунту, как показано на рис.1.
7. Подсоедините черный, белый и желтый провода к шунту, как показано на рис. 1.
8. Соедините шунт с отрицательной клеммой аккумулятора (см. рис. 1). Короткий соединительный кабель должен располагаться в сухом и чистом месте, где исключен его электрический контакт с другими частями системы. Учтите также, что при большом токе шунт может нагреваться, поэтому его не следует располагать вблизи других деталей. Не затягивайте клеммы шунта слишком сильно.
9. В завершение установки подсоедините красный провод к положительной клемме аккумулятора . Теперь прибор BM-1 Compact готов оценивать состояние батареи, используя заводские значения параметров настройки. Эти параметры необходимо отрегулировать в соответствии с конкретными условиями эксплуатации, как указано в разделе НАСТРОЙКА (см. далее).
10. Не ставьте аккумулятор на зарядку сразу же.
11. Включите нагрузку (освещение или какие-либо приборы) и подождите несколько минут, чтобы BM-1 Compact успел определить характеристики аккумулятора и начал давать стабильные показания. После этого, если требуется, аккумулятор можно ставить на зарядку.
12. Установка номинальной емкости аккумулятора и нулевого тока описаны далее в разделе НАСТРОЙКА.

Работа с прибором:

Контрольный прибор NASA BM-1 Compact имеет два рабочих режима:

• Таймер зарядки/разрядки;
• Вольтметр и амперметр.

В обоих рабочих режимах в правой части дисплея выводится также графический индикатор остаточного заряда. При падении напряжения аккумулятора ниже заданного порогового уровня подается предупредительный сигнал в виде мигающего на дисплее колокольчика.

Настройка.

Для перехода в режим настройки следует включить питание прибора, удерживая одну из кнопок нажатой. Это сделано специально для предотвращения случайного изменения параметров работы устройства. Для выключения питания просто выньте на пару секунд предохранитель, а затем снова вставьте его. После завершения настройки снова отключите питание, а затем включите его, не нажимая кнопку, и прибор вернется к обычной работе.

Установка номинальной емкости аккумулятора:

1. Выключите питание прибора.
2. Включите питание при нажатой кнопке V&A.
3. Отпустите кнопку. На дисплее на короткое время появится сообщение «CAP», указывающее на включение режима установки номинальной емкости. Далее откорректируйте значение емкости, используя кнопку TIME для увеличения параметра, а кнопку V&A — для уменьшения. Максимальное значение номинальной емкости составляет 600 А·час, минимальное — 5 А·час.
4. Закончив настройку, отключите питание прибора для сохранения нового значения в памяти.
5. Для возврата в обычный режим работы снова включите питание.

Установка нулевого тока:

Если ток не подается на аккумулятор и не забирается нагрузкой, на дисплее отображается значение остаточного тока, которое можно принять равным нулю.

1. Убедитесь, что ток действительно не идет ни к аккумулятору, ни от него.
2. Выключите питание прибора.
3. Включите питание при нажатой кнопке TIME.
4. Отпустите кнопку. На дисплее на короткое время появится сообщение «SET A», указывающее на включение режима установки нулевого тока. Используйте кнопку TIME для увеличения значения, а кнопку V&A — для уменьшения.
5. При помощи кнопок выставите на дисплее нулевую величину тока. (При каждом нажатии кнопки значение изменяется на 0.1.).
6. Закончив настройку, отключите питание прибора для сохранения нового значения в памяти.
7. Для возврата в обычный режим работы снова включите питание.

После напряжения и тока наиболее полезным показателем, отображаемом на дисплее контрольного прибора BM-1, является остаточный заряд аккумулятора. Однако, оценка остаточного заряда свинцово-кислотных аккумуляторов никогда не бывает абсолютно точной. Это связано с влиянием состояния элементов и электролита батареи, а также с кривыми токов зарядки и разрядки.

Для более точной оценки остаточного заряда аккумулятора необходимо знать его начальное состояние. Из всех состояний батареи самым «понятным» является состояние полной зарядки после длительной компенсационной подзарядки малым током, производимой обычно на берегу или от зарядной системы на основе генератора с регулятором. Полная разрядка до конца заряженного аккумулятора при токе в 1/20 от номинальной емкости происходит за 20 часов. Соответствующая величина тока называется «током 20-часовой разрядки».

Компания NASA Marine Instruments стала известна во всем мире благодаря производству надежных изделий с превосходным соотношением цены и качества. Вся продукция соответствует жестким европейским стандартам электромагнитной совместимости и имеет гарантию в течение 12 месяцев. Clipper, Target и Cruiser - это три линейки, представляющие морские приборы NASA.
