BEPMARINE MV-FD-2 Детектор газа ФД-2

Газоанализаторы BEPMARINE управляются процессором и обеспечивают надежную чувствительность датчиков как для паров СУГ, КПГ и бензина. Стандартная поставка включает газовый датчик с соединительным кабелем длиной 5 м.
Газоанализаторы BEPMARINE всегда должны быть подключены к рабочему напряжению, поэтому у них нет выключателя. Это обеспечивает максимальную безопасность, когда вы находитесь на своей лодке или в транспортном средстве.
Взрывоопасные газовые смеси имеют разную плотность. Некоторые тяжелее воздуха и скапливаются на земле, другие легче и поднимаются, собираясь под крышей транспортного средства.
Вы всегда должны помнить об этом при установке газовых датчиков!
Используя типы GD со вторым газовым датчиком, учитываются все потенциальные опасности и достигается максимальная безопасность.
Для паров СУГ и бензина, которые тяжелее воздуха, установите датчик ближе к земле, где пары, вероятно, будут скапливаться.
Для паров КПГ, которые легче воздуха, установите датчик в области потолка, но не над оборудованием для приготовления пищи или отопления!

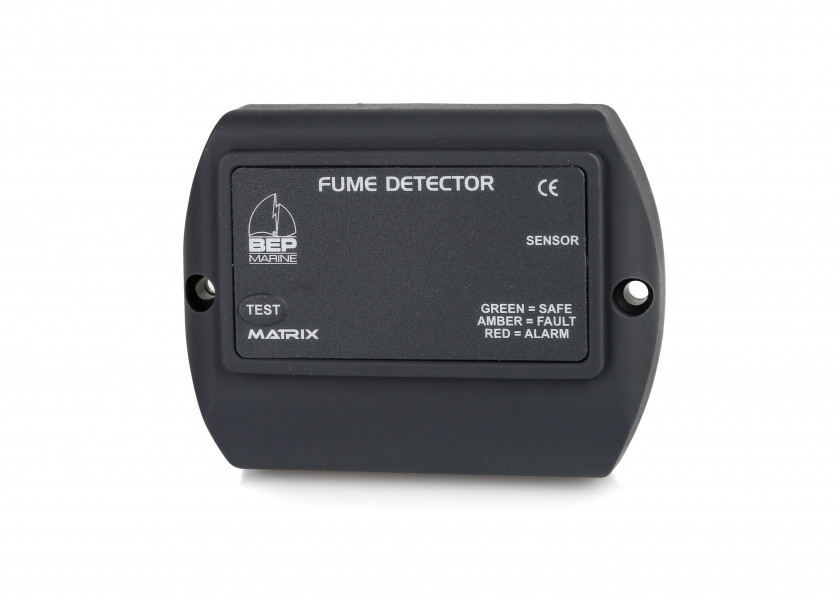

BEPMARINE FD-2

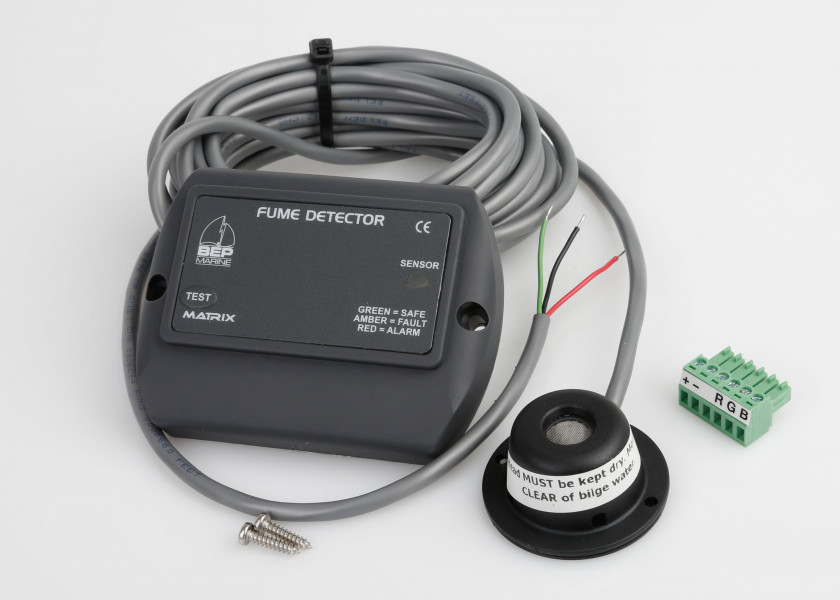

FD-2 — это недорогая альтернатива 600 GD/ и была разработана для обнаружения взрывоопасных газовых смесей с помощью всего одной цепи мониторинга. Поставка также включает газовый датчик с соединительным кабелем длиной 5 м. Подключение для газового датчика и рабочего напряжения расположено на задней части устройства. Дополнительные возможности подключения для других внешних компонентов отсутствуют.
Система может быть протестирована с помощью кнопки "ТЕСТ".
Рабочий статус, а также сигнал тревоги о наличии взрывоопасных паров передаются через встроенные многоцветные светодиодные сигналы и акустическую сигнализацию (пьезоизлучатель).
Габариты (ШxВxГ): 88 x 67 x 17 мм / 2.4" x 3.5" x 0.7". Рабочее напряжение 10-30 вольт.


Оптические (светодиодные) и акустические (пьезо) сигналы для датчика 1 и 2*
Светодиод ЗЕЛЕНЫЙ - нет взрывоопасной газовой смеси, нет звукового сигнала
Светодиод ЖЕЛТЫЙ - обнаружена ошибка датчика, медленный звуковой сигнал
Светодиод КРАСНЫЙ - тревога, присутствует газ, быстрый звук тревоги

Звуковой сигнал средний/медленный - фаза прогрева - все светодиоды мигают желтым
Звуковой сигнал быстрый - ТРЕВОГА - светодиод горит красным
Звуковой сигнал медленный - ошибка датчика - светодиод горит желтым


Все детали в одном обзоре

• Микропроцессорное управление
• *Могут использоваться две цепи мониторинга
• Возможен самопроверка
• Встроенная визуальная и звуковая сигнализация
• *Подключение для дополнительных внешних устройств сигнализации

• *Подключение для одного вентилятора
• Рабочее напряжение: 10-30 В постоянного тока
• Потребляемый ток 350 мА макс.
• Требуемый предохранитель 2 А
• Чувствительность 20% НПВ (нижний предел взрываемости)
• Настенный или задний монтаж (макс. толщина стенки панели 2,5 мм)
• Габариты (ШxВxГ) 88 x 67 x 17 мм / 3.5" x 2.4" x 0.7"

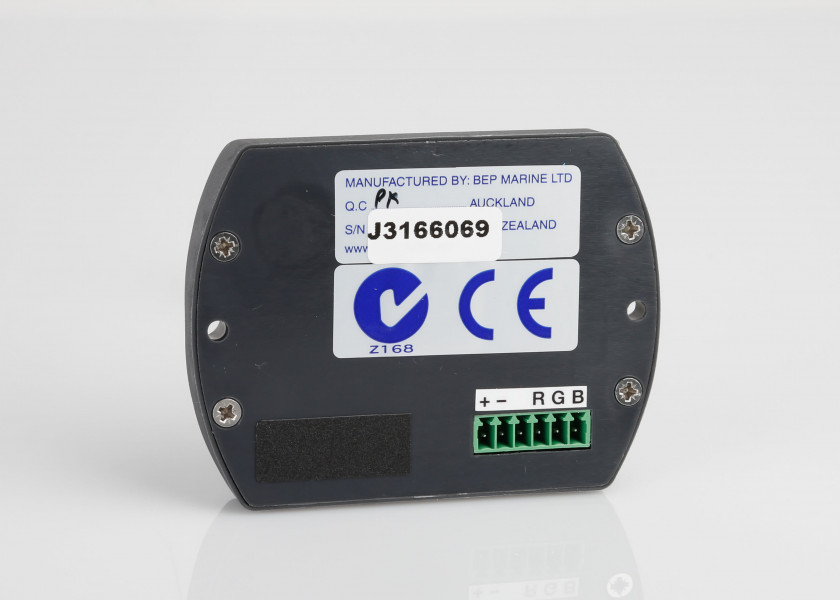

• Электрическое подключение на задней части устройства через одну/*две клеммные колодки с винтовыми зажимами
  Подключения четко обозначены
  • + ПОЛОЖИТЕЛЬНЫЙ 10-32 вольт постоянного тока (через предохранитель 2 А)
  • - ОТРИЦАТЕЛЬНЫЙ проводка системы
  • B * ПОЛОЖИТЕЛЬНЫЙ управляющий выход для вентилятора или реле (макс. 800 мА при 12В)
  • A * ПОЛОЖИТЕЛЬНЫЙ управляющий выход для внешней звуковой сигнализации (макс. 800 мА при 12В)
  • C * ОТРИЦАТЕЛЬНЫЙ для внешней звуковой сигнализации и вентилятора (или реле)
    (ОТРИЦАТЕЛЬНЫЙ клапана баллона подключается к ОТРИЦАТЕЛЬНОЙ электрической системе, а не к подключению C!)
  • R Красный кабель подключения датчика (датчик 1)
  • G Зеленый кабель подключения датчика (датчик 1)
  • B Черный кабель подключения датчика (датчик 1)
  • R * Красный кабель подключения датчика (датчик 2)
  • G * Зеленый кабель подключения датчика (датчик 2)
  • B * Черный кабель подключения датчика. (Датчик 2)
    * Если используется только один датчик, контакты B и G неиспользуемого подключения датчика должны быть соединены друг с другом.
    * только 600-GD

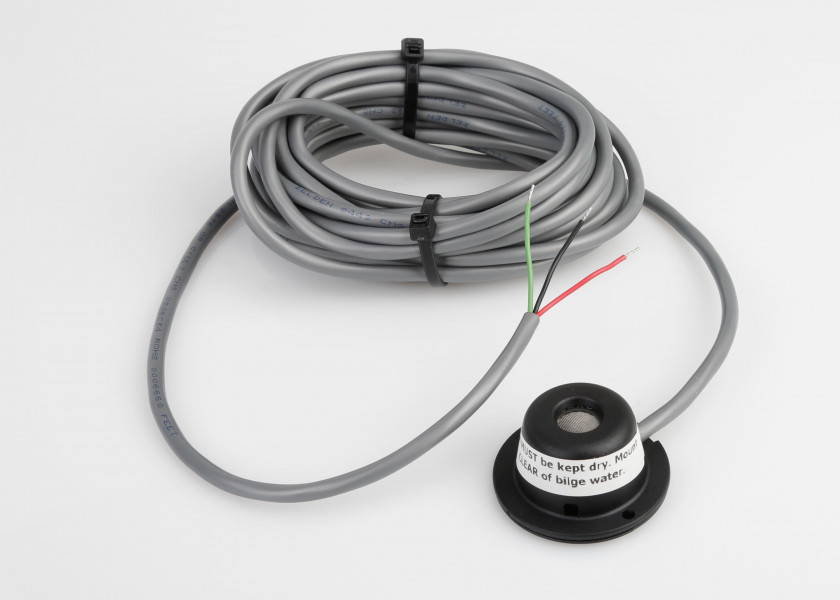

Газовый датчик BEPMARINE BL-SL-L

• Габариты корпуса Ø x В: 42 x 21 мм
• Соединительный кабель Ø x Д: 3,5 мм x 5 м, цвета проводов красный / зеленый / черный
• Расстояние между монтажными винтами: 37 мм

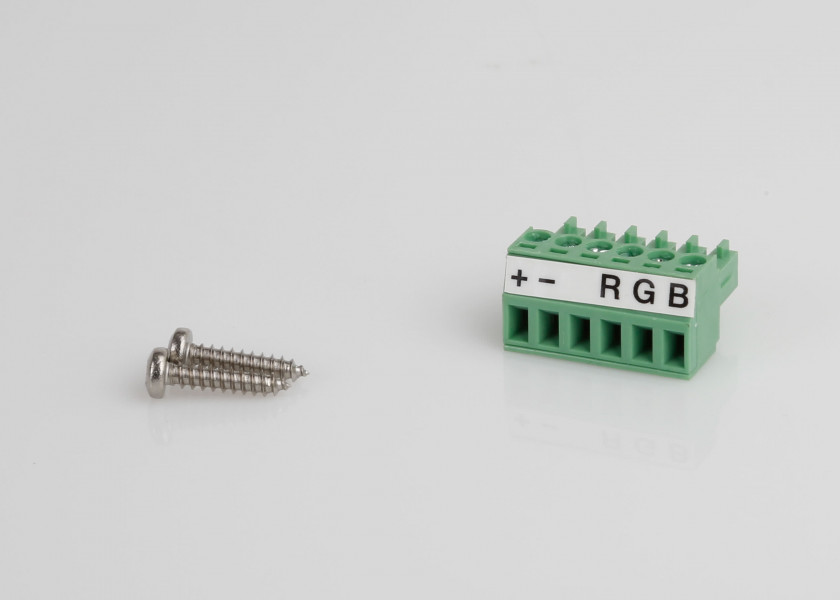

• Включены 2 винта с крестообразным шлицем и самонарезающей резьбой 1,9 x 13 мм

Датчик должен быть установлен в зоне, защищенной от (трюмной или брызговой) воды.
Если газовый датчик намокнет, он больше не безопасен/готов к работе и должен быть заменен!

Оригинальный газовый датчик в качестве второго датчика или запасного можно заказать.
