BLUE SEA 1011 Гнездо и разъем прикуривателя

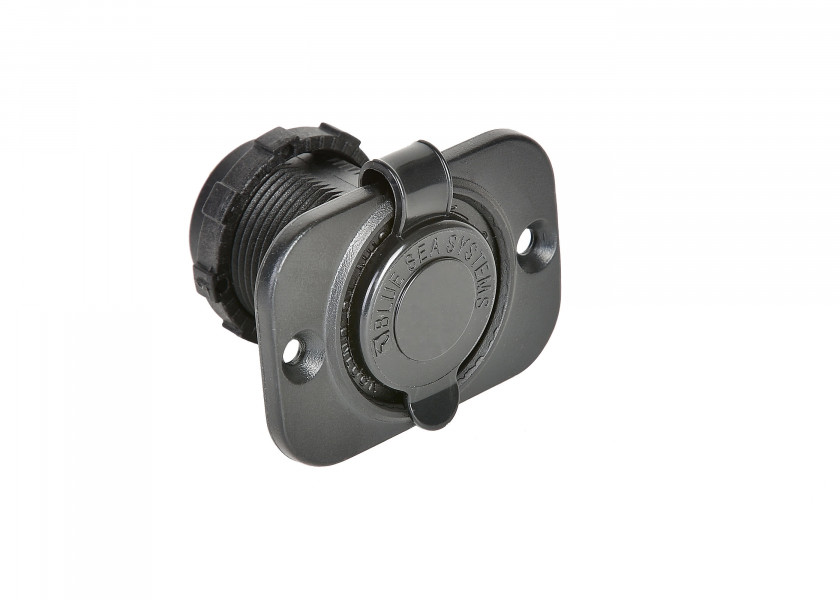

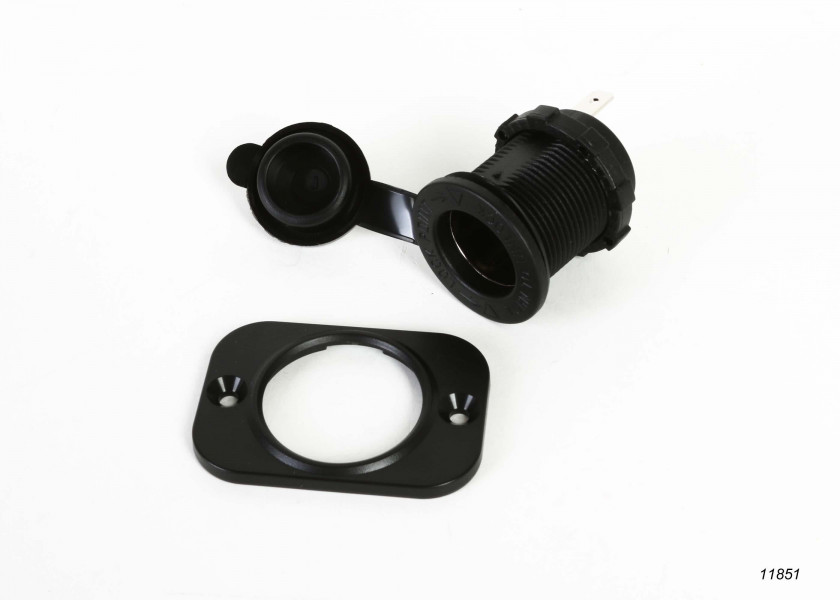

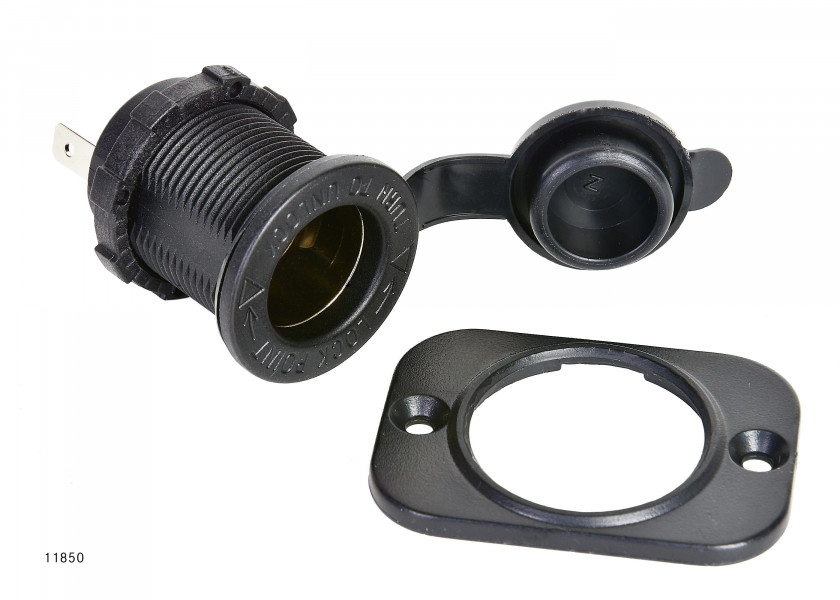

Розетка прикуривателя с монтажной рамкой и водонепроницаемой крышкой

• Большие контактные поверхности для превосходного электрического соединения.
• Система Twist Lock обеспечивает надежное удержание соответствующей вилки (Арт. 11851, опционально доступна) в розетке.
• Все токоведущие компоненты изготовлены из никелированных медных сплавов.

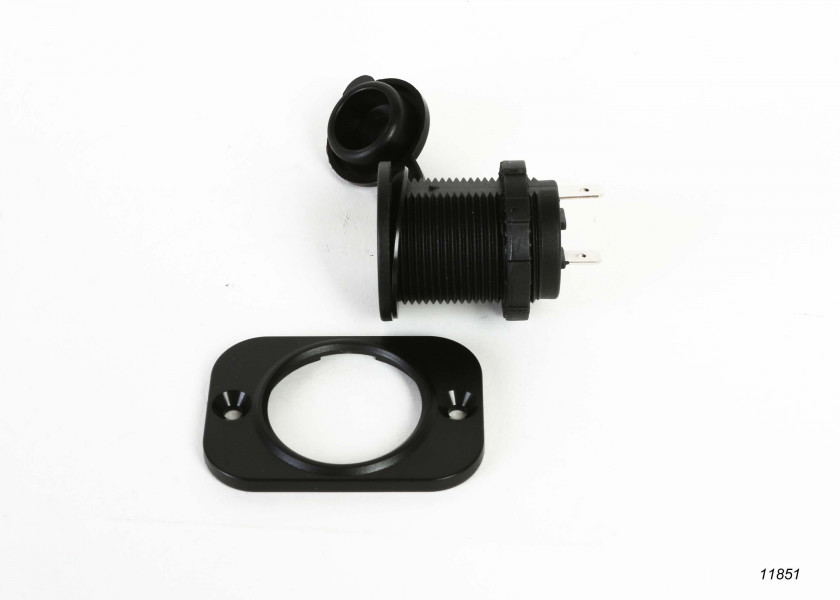

• Универсальные варианты установки - скрытый монтаж или задний монтаж.
• Простое подключение через плоские контактные вилки 6,3 мм (1/4") и маркировка полярности на корпусе.

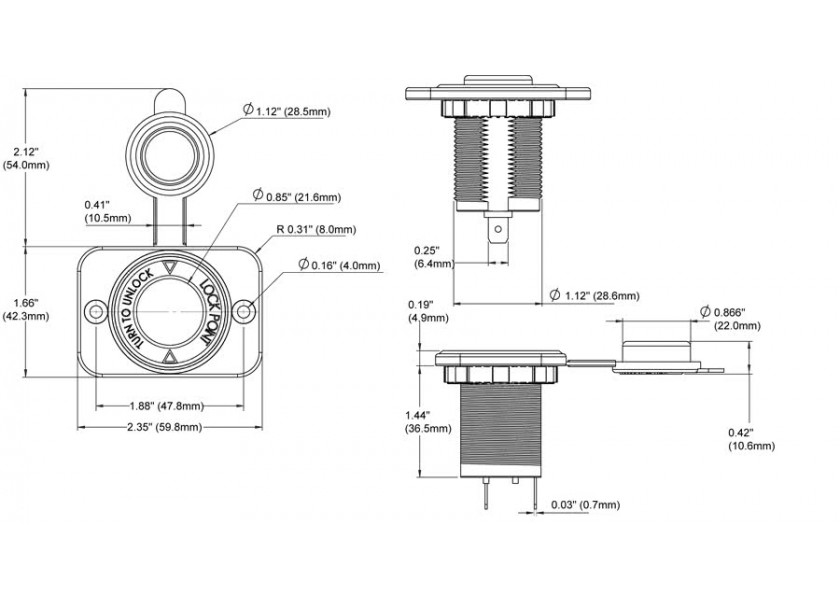

Габариты: см. габаритный чертеж
Требуемое монтажное отверстие / отверстие Ø: 29 мм (1 1/8 ")
Макс. напряжение: 12В постоянного тока
Максимальная нагрузочная способность: 15А
Вес: 50г (0,10фунта)

Примечания по вилке и розетке

• Система Twist-Lock
  Благодаря своей форме два контакта МИНУС на боковой стороне вилки действуют как захватывающие крючки, которые для блокировки сцепляются с соответствующими углублениями в розетке.

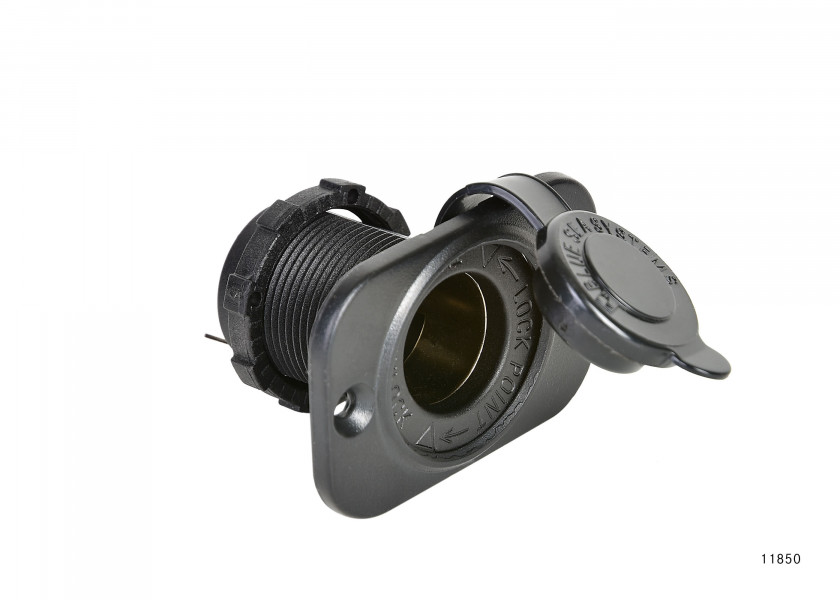

  Для блокировки вставьте вилку в розетку так, чтобы контакты МИНУС совпали с треугольными метками на краю розетки, помеченными "LOCK POINT".
  В этом положении вилка заблокирована, имеет наилучший электрический контакт и не расшатывается из-за вибраций или ударов.
  Для разблокировки поверните вилку на 90°.
  В разблокированном состоянии зеленый светодиодный индикатор питания на разъеме указывает на одну из двух треугольных меток с надписью "LOCK POINT" на краю розетки.
• Соответствующая вилка должна заказываться отдельно
• К сожалению, на оригинальной упаковке вилки и в описании в нашем каталоге присутствует вводящая в заблуждение информация о максимальной нагрузочной способности.
  Правильная информация: Розетка прикуривателя может быть нагружена максимум 15 А. Вилка может быть нагружена 10 А.
• Помимо (используйте максимум 10 А), других запасных частей для вилки или розетки не доступно.
• Эта розетка также может использоваться в панели установки или отсека в комбинации с, а также или .

Полезно знать о автомобильных розетках
и розетка прикуривателя - в чем разница?
Розетки DIN имеют внутренний диаметр 12 мм, розетки прикуривателя имеют внутренний диаметр 21 мм.
