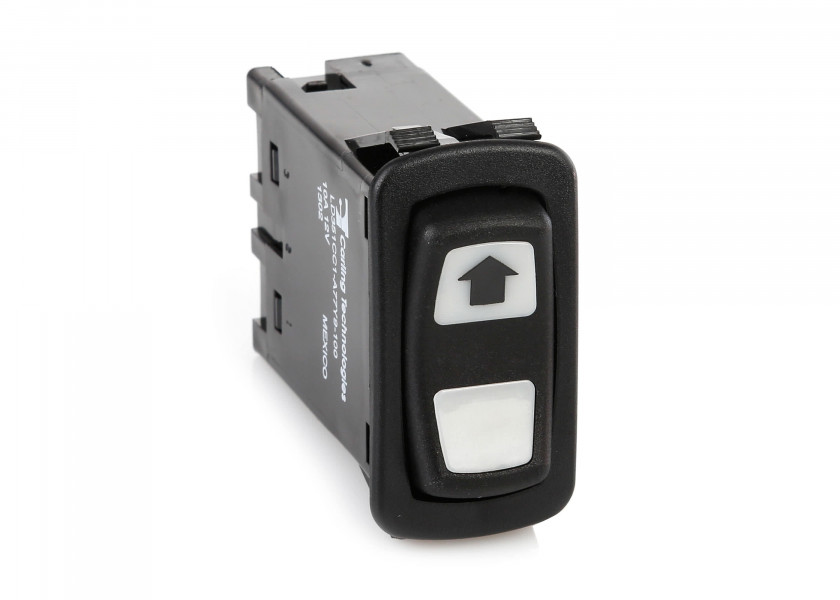

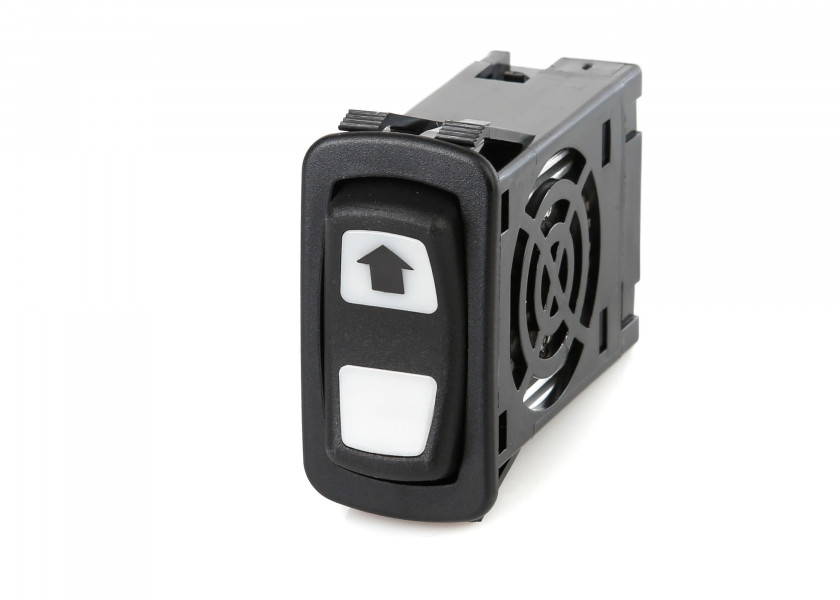

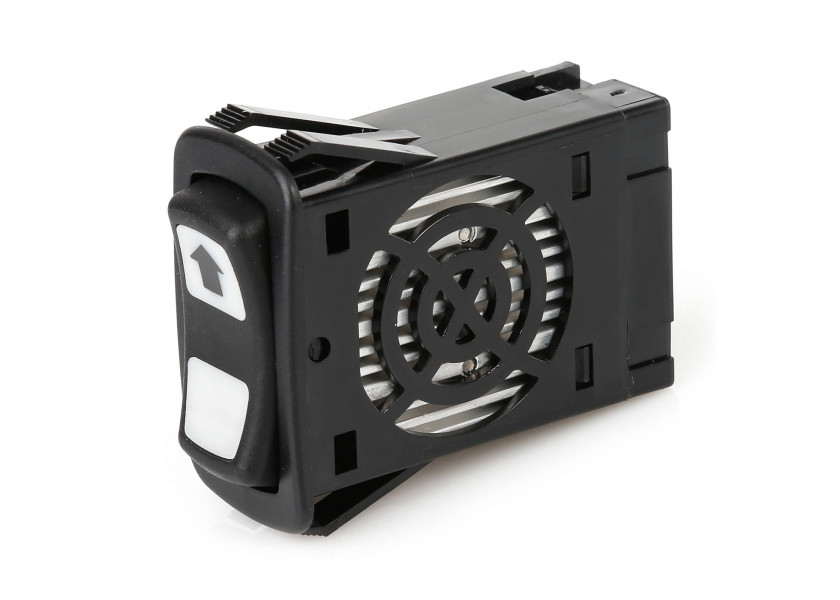

CARLINGTECH LD351CC1-A77Y9-100 CARLINGSWITCH - Электронный диммер

Этот диммер является идеальным дополнением к известной серии выключателей CONTURA. Диммер обеспечивает коммутационную способность 10 ампер при 12 вольтах. Он хорошо подходит для приборного или внутреннего освещения. Управление: 200 Гц широтно-импульсная модуляция (ШИМ), поэтому также идеален для диммирования светодиодов. Размер выреза: 22 x 44 мм, глубина: приблизительно 60 мм.

Примечание

1. Диапазон диммирования 10 - 100%.
   Это означает, что диммер не полностью регулирует освещение. Остаточная яркость (ориентировочный свет) сохраняется.
2. Установка
   Диммер не подходит к монтажной рамке серии выключателей CARLING CONTURA.

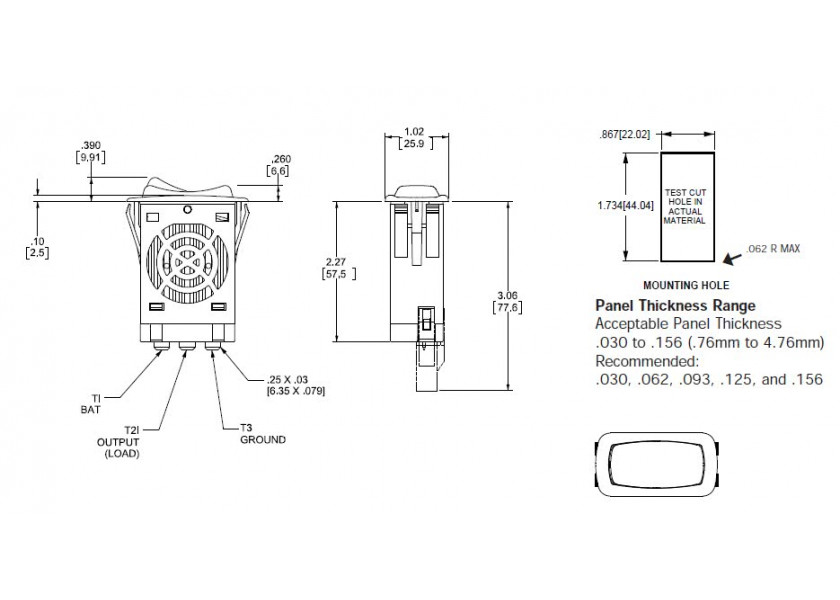

   Требуемый размер выреза составляет 22 x 44 мм (0.87" x 1.73").
   Подходит для толщин панели от 0.8 до 4 мм (0.03"- 1.56").
   Внешние размеры диммера на панели: приблизительно 50 x 25 мм (2 x 1").
3. Назначение контактов
   • 1 = ПЛЮС 12 вольт
   • 2 = Выход ПЛЮС диммированный
   • 3 = МИНУС

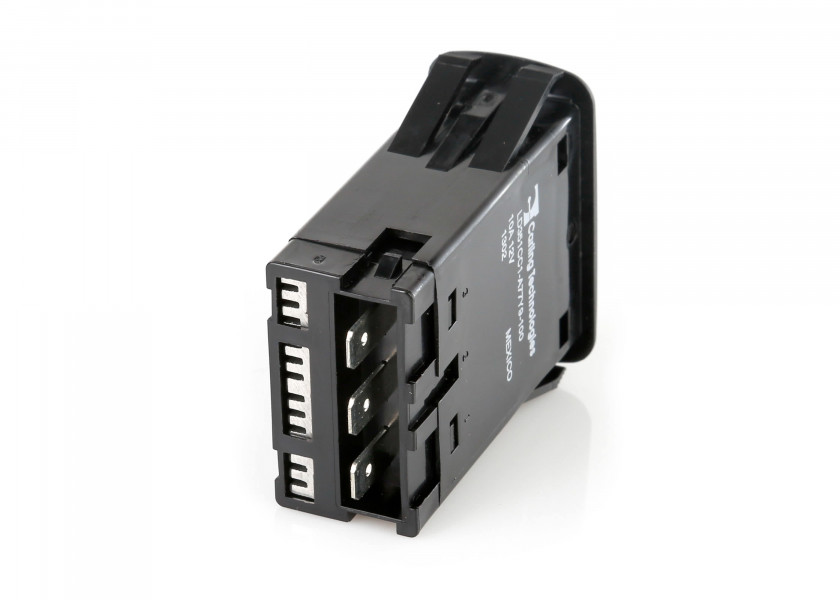

   Номера подключений от 1 до 3 нанесены на корпусе рядом с плоскими штекерными контактами.
   Если вы не можете их найти, положите диммер плашмя на стол так, чтобы соединения были направлены к вам, а боковое отверстие открывалось вверх.
   Это приводит к порядку контактов от 1 до 3 слева направо.
   (Лампа, которую нужно диммировать, подключается к контактам 2 и 3.)
