Электрическая кнопка бортового туалета

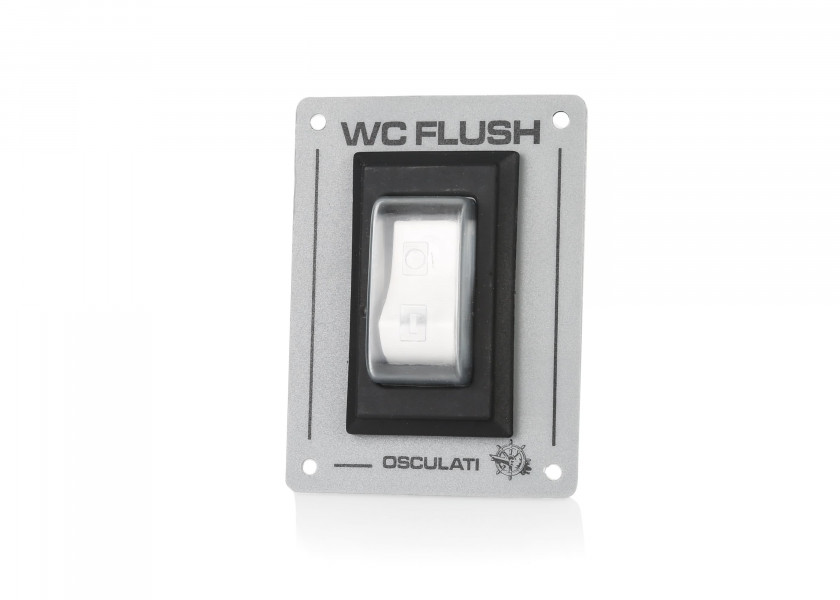

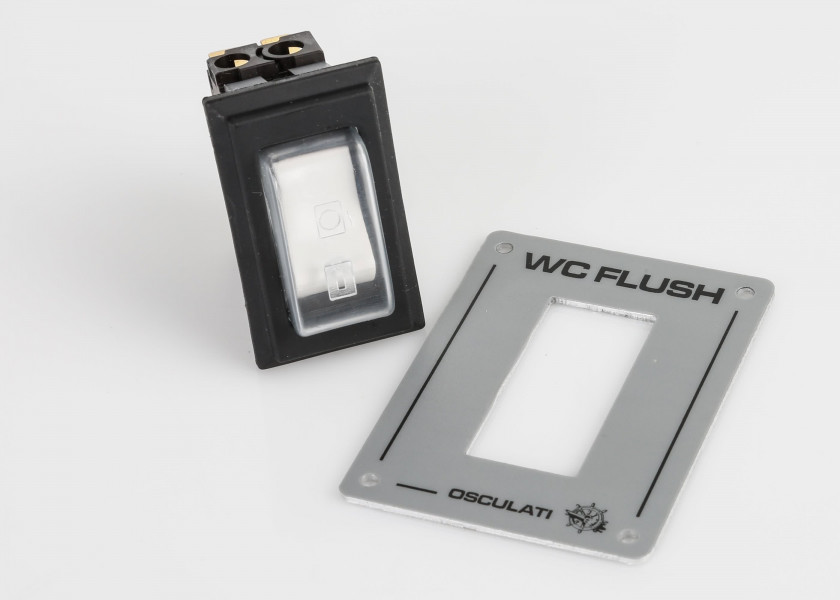

Отдельно доступный артикул № 76892 представляет собой переднюю брызгозащищенную 2-полюсную кнопку, которая устанавливается внутри небольшой панели управления (80 x 60 мм). Помимо управления насосом, кнопка одновременно функционирует как 15-амперный магнитно-тепловой автоматический выключатель (автоматический предохранитель).
При нажатии кнопки питание прерывается 2-полюсно в случае перегрузки. При отпускании кнопки предохранитель сбрасывается.

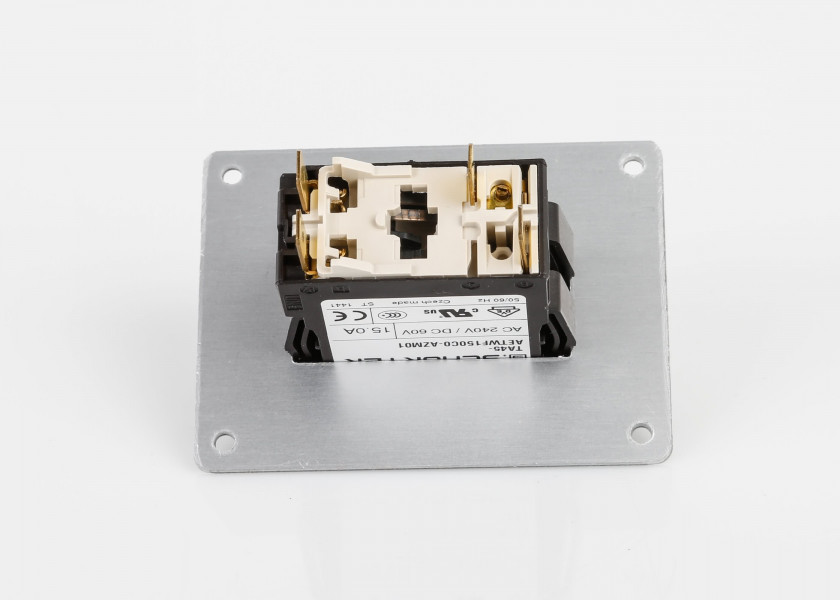

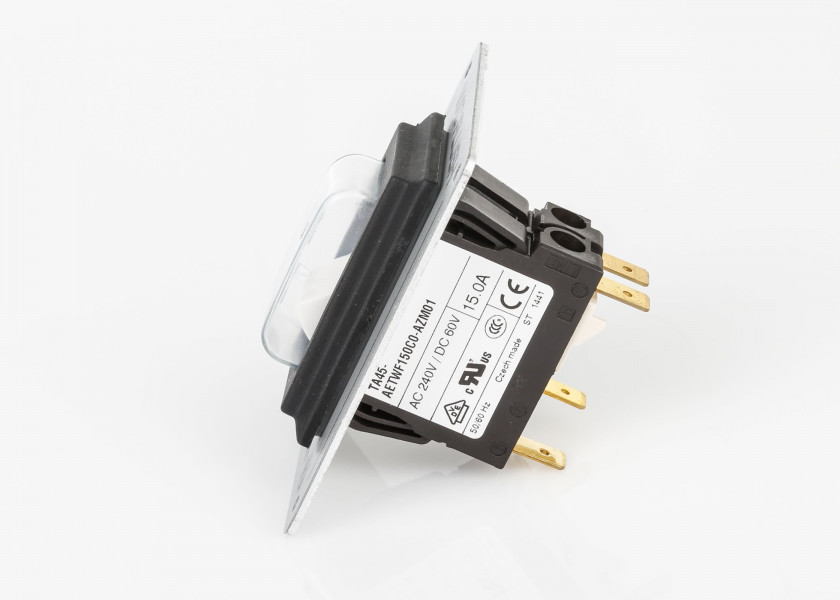

Электрическое подключение осуществляется через штекерные контакты 1/4" (6,3 мм). Для этой цели мы рекомендуем использовать полностью изолированные ножевые розетки артикул № . Глубина установки включая электрические подключения: прибл. 55 мм.

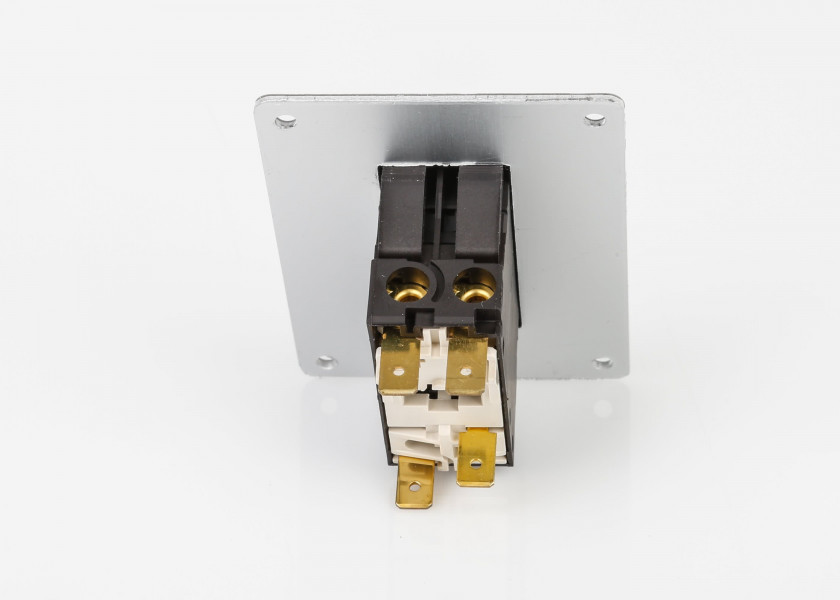

Назначение контактов

• Контакт 1 = бортовой плюс ПОЛОЖИТЕЛЬНЫЙ
• Контакт 3 = коммутируемый ПОЛОЖИТЕЛЬНЫЙ
  ----------------------------------------
• Контакт 2 = бортовой минус ОТРИЦАТЕЛЬНЫЙ
• Контакт 6 = коммутируемый ОТРИЦАТЕЛЬНЫЙ
