GLOMEX V9500 Регулируемая монтажная база (0–5°)

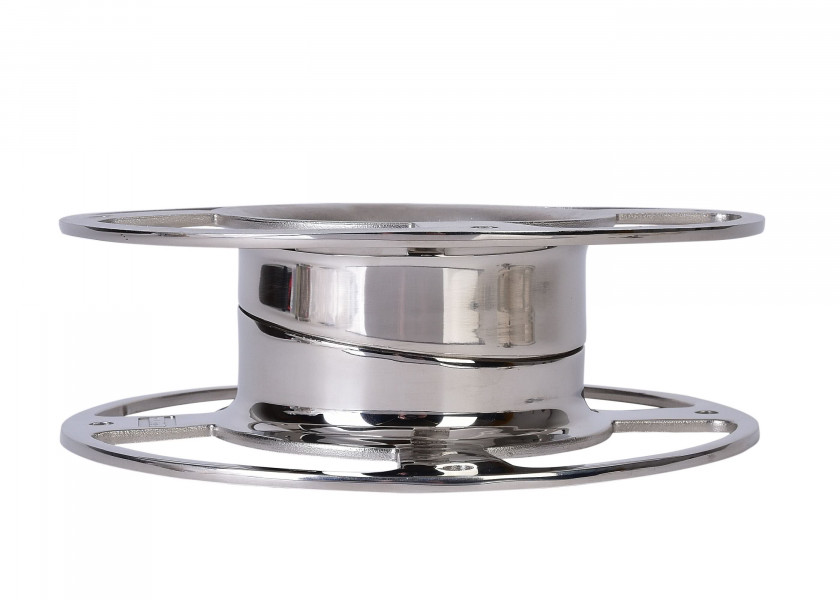

Крепёжная ножка GLOMEX из цельной нержавеющей стали обеспечивает надёжную установку спутниковой антенны на наклонных поверхностях.

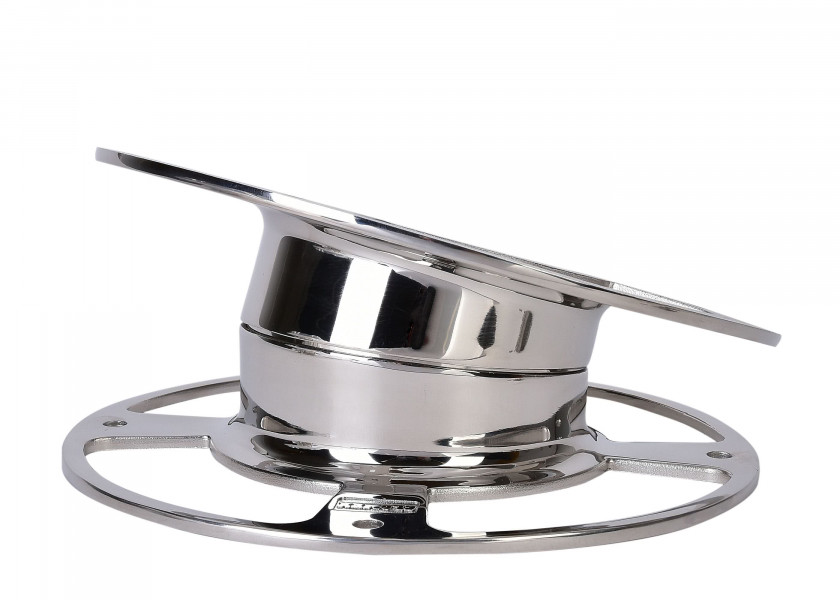

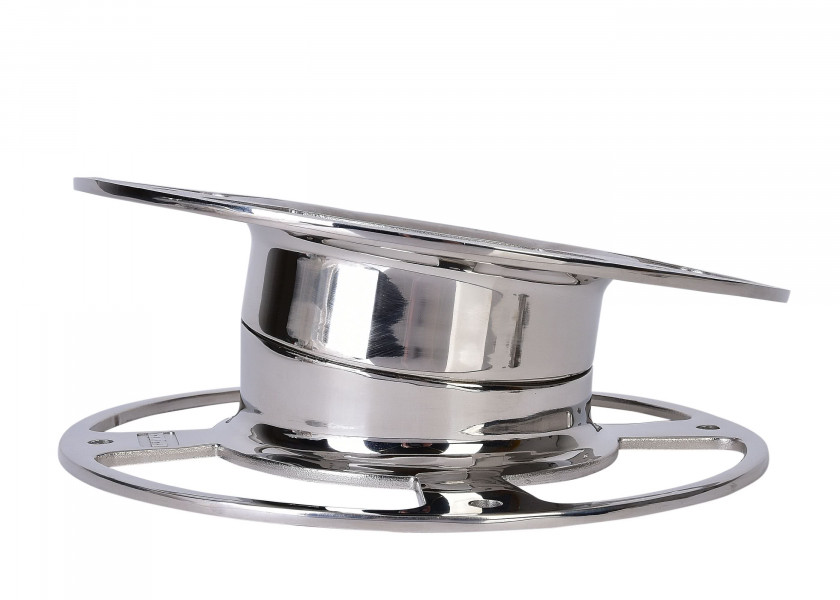

Нижняя часть корпуса спутниковой антенны должна быть горизонтальна к поверхности воды со всех сторон. После ослабления центрального фиксирующего винта устройство можно установить под наклоном от 0 до 5°. Подвод кабеля к антенне прост благодаря достаточно большому отверстию в основании.

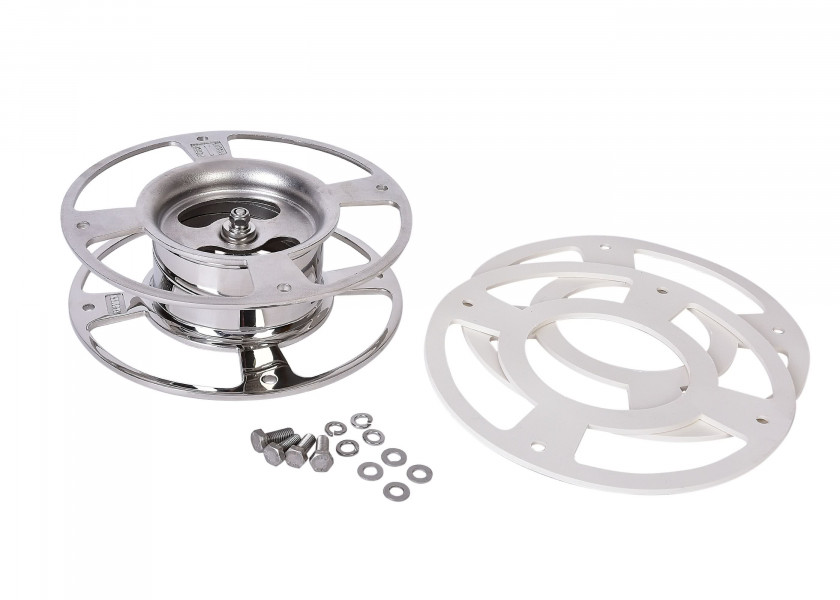

В комплект поставки входят: Две белые эластичные прокладки, каждая с 4 болтами M8, U-образными и прорезными шайбами.

Размеры:

• Диаметр: 240 мм (9")
• Высота: 80 мм (3")
• Четыре монтажных отверстия, расположенные квадратом
• Расстояние между отверстиями: 150 мм (6")
• Диаметр отверстия: 8,5 мм (3/8")

Инструкции по установке:

1. Найдите подходящую монтажную поверхность с достаточно большой площадью контакта.
2. Ослабьте центральный фиксирующий винт.
3. Установите монтажное основание на поверхность и совместите отверстия.
4. Поверните верхнюю и нижнюю части друг относительно друга, чтобы верхняя часть кронштейна была выровнена горизонтально со всех сторон.
5. Также совместите монтажные отверстия.
6. Учтите необходимое отверстие для прокладки кабеля.
7. Используйте поставляемые прокладки при сборке.

Это крепление GLOMEX имеет квадратное расположение отверстий с расстоянием 150 x 150 мм.
Однако оно ограниченно пригодно для спутниковой антенны Intellian i2. Вместо 150 мм, устройство Intellian имеет расстояние между отверстиями только 144 x 144 мм.

Для антенн Intellian i3 требуется дополнительная переходная пластина. Монтажный размер i3 составляет 142 x 233 мм.

Ещё одна очень важная особенность — центр крепёжной ножки GLOMEX. Здесь находятся фиксирующие винты, и они ограничивают доступ к области портов антенн Intellian. Для достижения надёжного соединения без изгиба коаксиального кабеля возможно только при монтаже антенны с зазором 25 мм.

Помните: коаксиальный кабель не должен изгибаться, а должен быть вытянут прямо!
