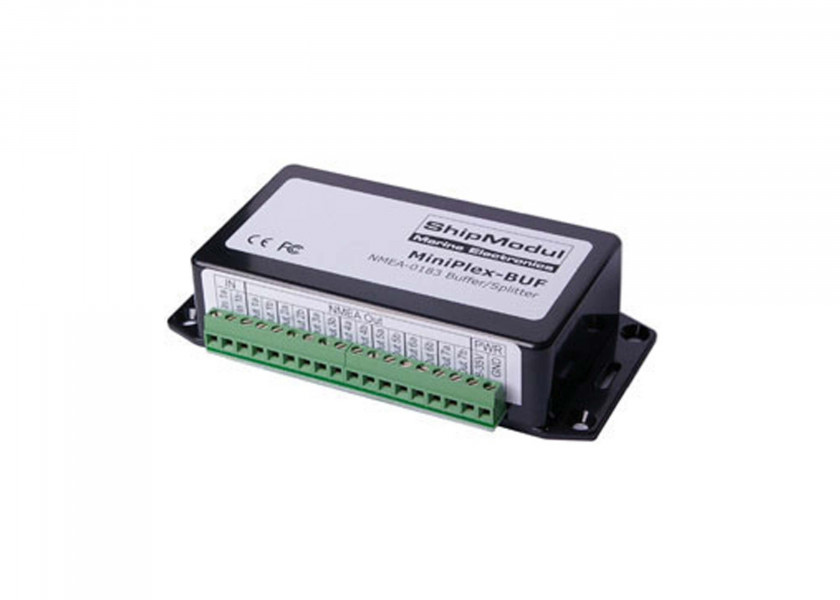

0111 Мультиплексор NMEA BUF MiniPlex-BUF

MiniPlex-BUF — это продвинутый буфер/сплиттер NMEA с одним входом и семью выходами. Он предназначен для решения проблемы распределения данных NMEA от одного устройства NMEA на несколько других устройств NMEA без проблем.

Принятый сигнал NMEA усиливается до соответствующих уровней NMEA, обеспечивая доставку сигнала NMEA к подключенным устройствам, который соответствует или превосходит спецификации стандарта NMEA.

Полностью изолированные входы и выходы устраняют все контуры заземления. Выходы защищены от короткого замыкания, обеспечивая надежную доставку данных NMEA ко всем подключенным устройствам независимо от коротких замыканий на одном или нескольких выходах.

Технические особенности
Обычно доступные буферы обычно предлагают несколько выходов от общего – изолированного – источника питания. Выходы изолированы от судового источника питания, но они все еще соединены друг с другом. MiniPlex-BUF предлагает полную изоляцию на всех выходах, потому что каждый выход имеет свой собственный изолированный источник питания. Это делает выходы совместимыми со всеми типами входов, будь они изолированными или нет, дифференциальными (RS-422) или заземленными (RS-232).

Вход NMEA
Вход NMEA является гальванически изолированным входом, использующим высокоскоростной оптрон, способный передавать данные со скоростью до 38400 бод. Вход полностью совместим со спецификацией NMEA. Это позволяет входу работать в зашумленной среде и с длинными кабельными трассами. Изолированный вход устраняет любые контуры заземления, которые могут существовать между подключенным устройством и буфером. Он также выдерживает любой потенциал заземления или синфазный потенциал до 1500 В.

Выходы NMEA
MiniPlex-BUF оснащен 7 полностью изолированными выходами, каждый со своим собственным оптроном и изолированным источником питания. Эта технология создает полностью плавающие выходы, что делает подключение к любому устройству простой задачей. Каждый выход автоматически подстраивается под тип входа, к которому он подключен, будь то изолированный, дифференциальный или несимметричный вход. Подключение к заземленному входу RS-232 на компьютере не представляет проблемы и не влияет на другие выходы.

Изоляция
MiniPlex-BUF предлагает три барьера против контуров заземления. Первый барьер находится на изолированном входе, второй барьер — на каждом из изолированных выходов, а третий барьер — на каждом из изолированных преобразователей DC/DC, используемых для питания каждого выхода.

Защита от неисправностей
Основное преимущество полностью изолированных выходов заключается в том, что короткое замыкание на одном выходе не влияет на сигнал других выходов. Таким образом, доставка сигнала к подключенным устройствам гарантирована на максимально возможном уровне. Все эти особенности делают MiniPlex-BUF одним из самых безопасных и простых в установке буферов.

Технические данные:

Источник питания	8-35 В постоянного тока, защита от обратной полярности
Потребляемая мощность	при 12В: 60 мА при 24В: 35 мА
Вход	Гальванически изолированный, совместим с NMEA-0183, NMEA-0183HS, IEC61162-1&2, RS-232 и RS-422
Входное напряжение	+/- 2 до +/- 30 В
Входное сопротивление	> 800 Ом
Выходы	7 выходов, гальванически разделенные, совместимы с NMEA-0183, NMEA-0183HS, IEC61162 1&2, RS-232 и RS-422
Выходное напряжение	мин. +/-4В без нагрузки, мин. +/-2.3В при нагрузке 200 Ом (4 слушателя)
Скорость	110 - 38400 бод
Габариты	138 x 62 x 30 мм
Корпус	Не поддерживающий горение АБС
