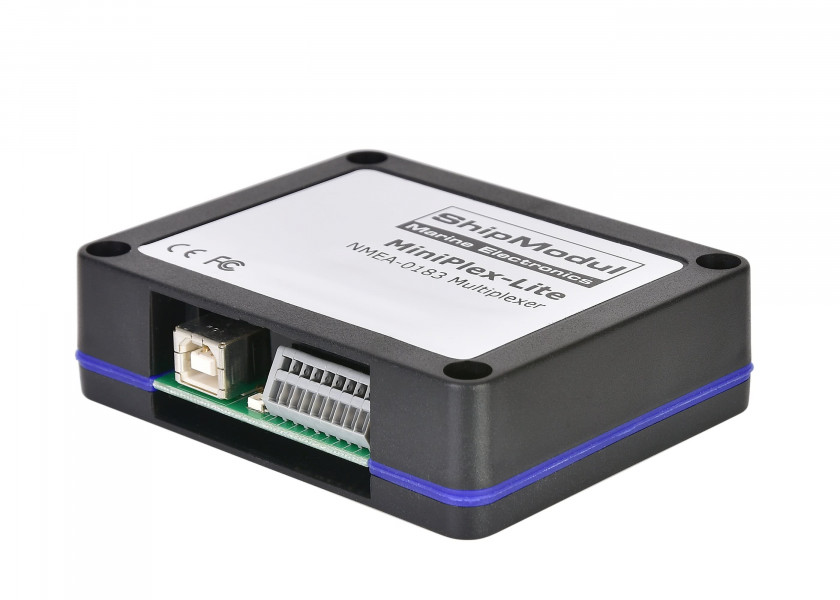

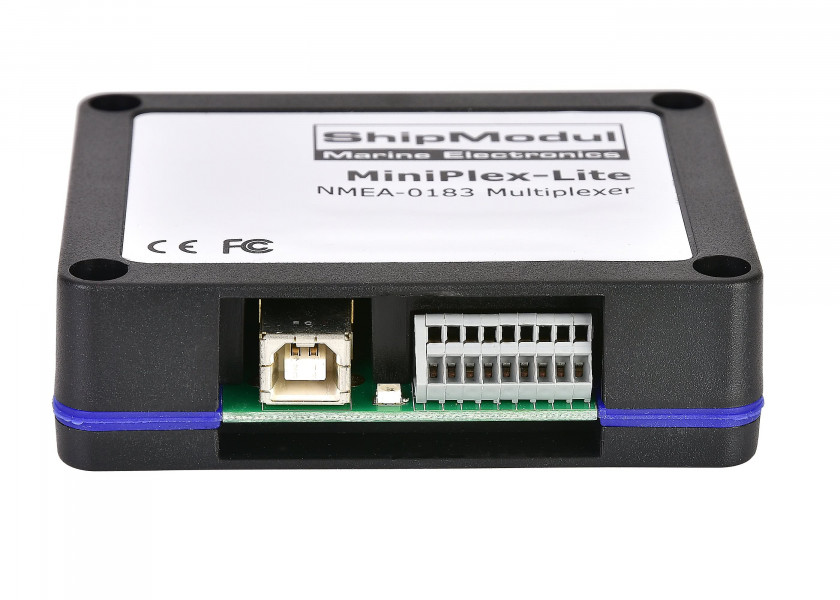

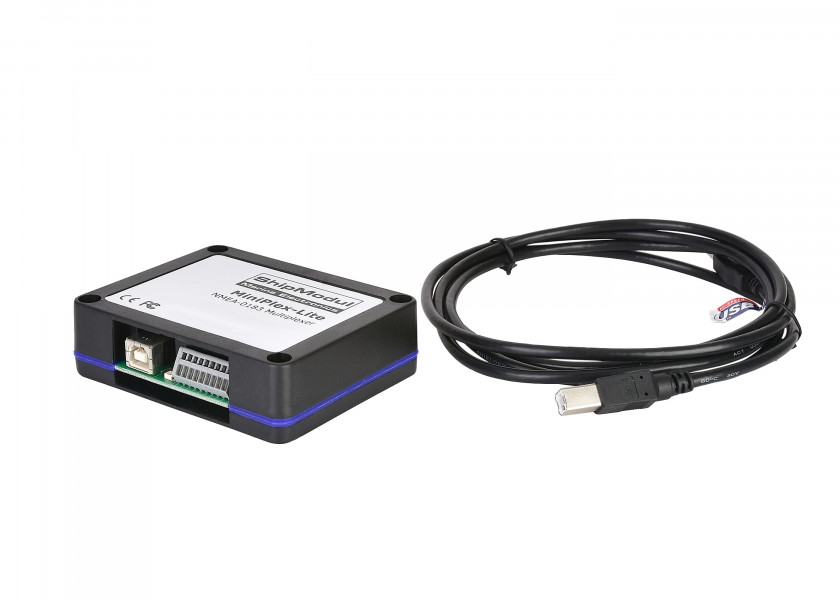

0107 NMEA0183 Multiplexer-Lite с USB MiniPlex-Lite

MiniPlex-Lite — это наш безпроблемный мультиплексор NMEA начального уровня. Основываясь на проверенной технологии нашей существующей линейки мультиплексоров, мы взяли фундаментальные элементы мультиплексора и создали базовый блок с нулевой конфигурацией, простой в установке. Никакой конфигурации не требуется, не нужно выбирать скорости передачи данных. Просто подключите MiniPlex-Lite к свободному USB-порту вашего компьютера, ПК или Mac, вставьте диск с драйвером, и после нескольких щелчков устройство готово к работе. Оно не требует дальнейшей настройки. Просто подключите кабели ваших приборов к зажимным разъемам с помощью инструмента, поставляемого с заводом, и ваша компьютерная навигационная система готова.

Однако MiniPlex-Lite не является автономным устройством, он предназначен для использования с компьютером.

MiniPlex-Lite будет работать с любым навигационным программным обеспечением через виртуальный COM-порт, созданный драйвером. Он предоставляет три гальванически изолированных входа NMEA для подключения вашего GPS и других устройств, таких как лаг, анемометр или приемник AIS.

Уникальной особенностью MiniPlex-Lite является автоматически определяющий вход NMEA на канале 3. Этот вход автоматически обнаружит высокоскоростные данные от подключенного приемника AIS, который работает на скорости 38400 бит/с, в отличие от стандартного оборудования NMEA, работающего на 4800 бит/с (бит в секунду).

Комбинация MiniPlex-Lite и его драйвера виртуального COM-порта представляет собой специализированное решение NMEA, в отличие от универсального преобразователя Serial <-> USB. Он обеспечивает гальваническую изоляцию для полного соответствия спецификации NMEA и не проявляет известных проблем универсальных преобразователей, таких как печально известная проблема 'сумасшедшей мыши' или внезапные прерывания в потоке данных NMEA.
Любая попытка Windows обнаружить устройства Plug & Play на нашем виртуальном COM-порте блокируется, что обеспечивает действительно безпроблемное решение Plug & Play. Просто подключите USB-кабель, загрузите диск с драйвером, несколько щелчков — и вы готовы к работе!

MiniPlex-Lite полностью прозрачен для данных NMEA. Входящие данные просто сохраняются и передаются как полные предложения NMEA на компьютер.
Любые данные, отправленные компьютером, например, информация о рулевом управлении для автопилота, выводятся на выделенный выход NMEA.
Мультиплексор не отправляет никакие данные NMEA со своих входов на свой выход! Навигационное программное обеспечение отвечает за пересылку выбранных данных NMEA с входов на выходы.

Скорость связи с компьютером намного выше стандартной скорости NMEA, поэтому нет возможности переполнения и потери предложений NMEA от приборов к компьютеру.
Чтобы предотвратить любое переполнение при отправке данных рулевого управления или путевых точек с высокоскоростного интерфейса компьютера на выход NMEA, реализовано управление потоком, которое временно останавливает компьютер от отправки данных, когда внутренний буфер заполнен. Чтобы включить эту функцию, аппаратное управление потоком должно быть активировано в разделе параметров связи вашего навигационного программного обеспечения.

Технические данные:

Питание	Питание от USB-порта
Потребляемая мощность	30 мА
Входы	3 x NMEA-0183 / RS-422
Выходы	1 x NMEA-0183 / RS-422
Интерфейсы ПК	USB-порт, драйверы для виртуального COM-порта
Буфер	Вход 1,2 и USB-порт: 128 символов, вход 3: 256 символов
Скорость входа NMEA	4800 бит/с (4800/9600/19200/38400 на входе 3)
Скорость выхода NMEA	4800 бит/с
Скорость USB-порта	57600 бит/с
Размеры	97 x 97 x 28 мм
