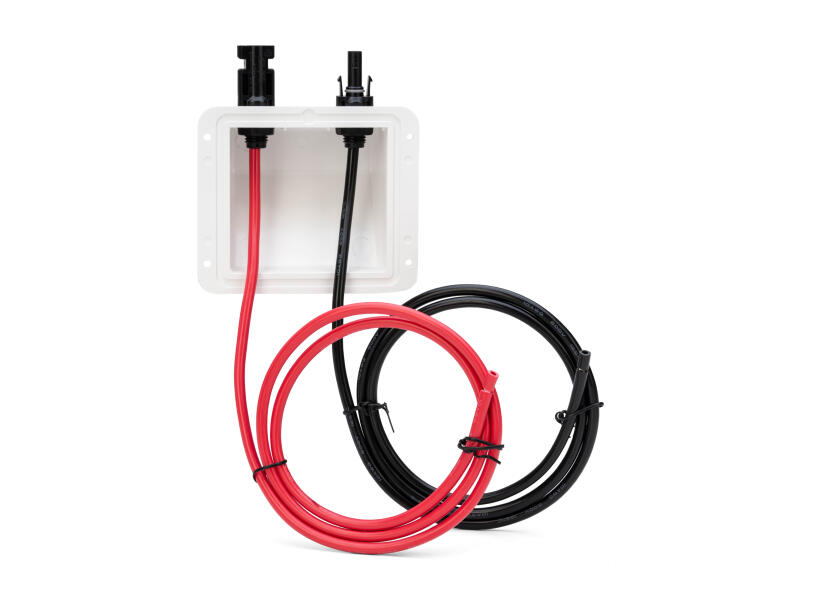

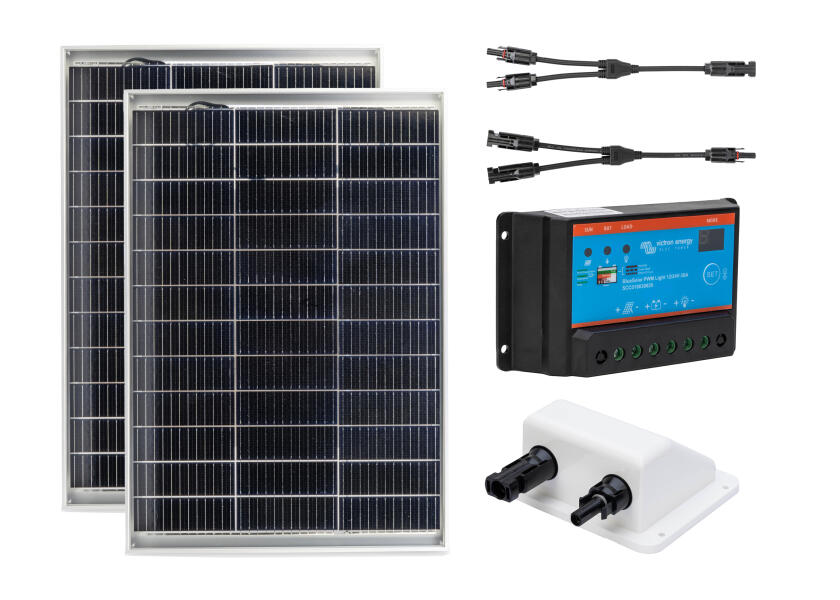

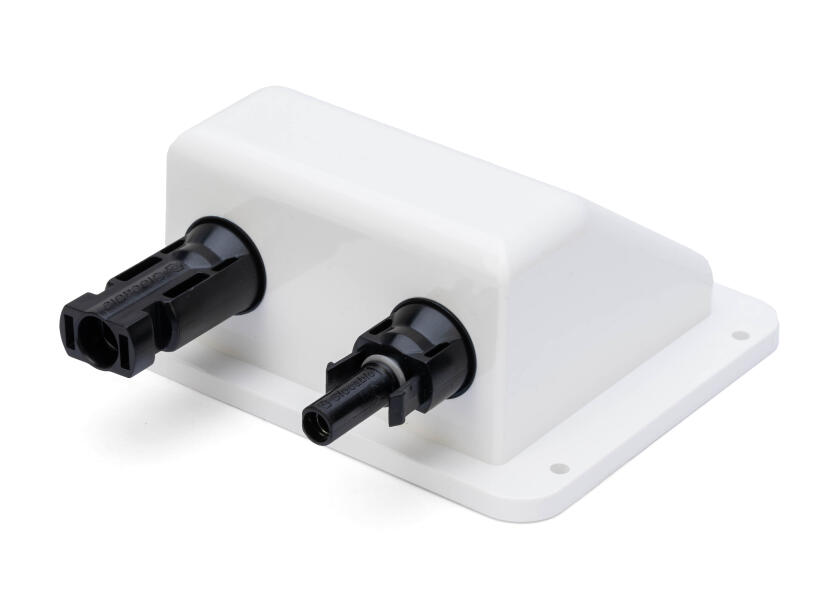

Полный комплект солнечной системы: 2x модуля 120 Вт, вкл. ШИМ-контроллер VICTRON и проходная панель

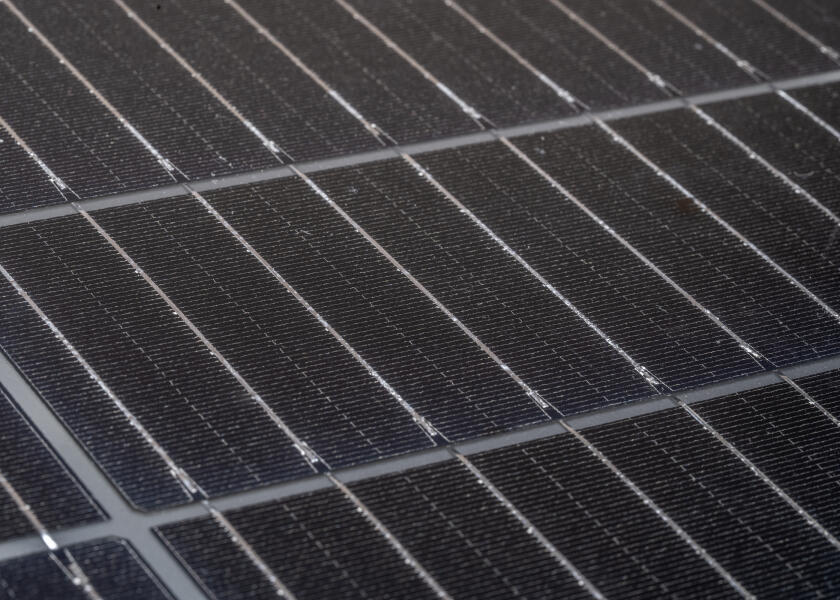

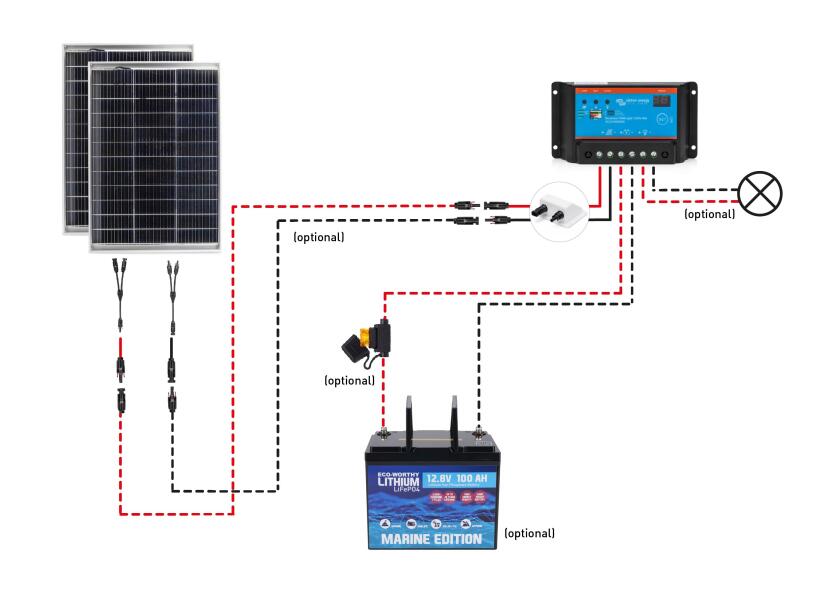

Этот полный комплект солнечной системы с двумя рамными модулями содержит самые важные компоненты для установки вашей солнечной системы. Два мощных солнечных модуля, каждый с выходной мощностью 120 Вт, были специально разработаны для морских применений и сектора автодомов. Эти монокристаллические солнечные модули оснащены высококачественными солнечными элементами класса A+ и используют современную технологию PERC, половинчатую структуру ячеек и имеют встроенные байпасные диоды. В результате они достигают высокой эффективности и отличной производительности. Кроме того, двусторонние модули оснащены прозрачной задней панелью из 12BB солнечных элементов с пропусканием света до 91,5%. Это означает, что солнечный модуль улавливает солнечный свет с обеих сторон и может преобразовывать его в энергию. В дополнение к солнечному модулю, в поставку включен контроллер заряда VICTRON BlueSolar PWM-Light 12/24-30. Компактный контроллер заряда Blue Solar может обрабатывать входные напряжения солнечных панелей до 28 В (@12 В) и токи до 30 А и особенно подходит для начальных солнечных систем. В дополнение к выходу зарядки на аккумулятор, контроллер заряда имеет выход нагрузки для прямого подключения небольших нагрузок. Легко проложите кабели под палубой благодаря сквозному палубному вводу с интегрированными разъемами MC4, включенным в комплект поставки. Соединительный кабель длиной 1000 мм на палубной втулке можно подключить непосредственно к контроллеру заряда под палубой. Два модуля можно легко соединить параллельно с помощью Y-коннектора.

Инструкции по монтажу и дополнительные аксессуары

• Наборы соединительных кабелей для солнечных панелей с 2 кабелями, каждый с вилкой MC4 и муфтой MC4, доступны в качестве удлинительных кабелей между солнечным модулем и контроллером заряда. Доступны с различными сечениями кабеля 4 мм² и 6 мм², длиной 5 и 10 метров каждый.
• Солнечные кабели и наборы разъемов для обжима доступны для индивидуальных удлинений кабеля между модулем и контроллером.
• Для подключения со стороны аккумулятора мы рекомендуем луженые кабели подключения аккумулятора 4,0 мм² черный и красный, а также держатель предохранителя ATO включая предохранители.
• Другие полезные монтажные материалы: набор наконечников для проводов, термоусадочная трубка или кабельные стяжки, а также кабельные стяжки, самоклеящиеся пластины (арт.) и спиральные кабельные стяжки.
• Для крепления солнечных модулей мы рекомендуем Z-образные кронштейны для крепления солнечных модулей с кронштейном из алюминиевого сплава и винтом M6 из нержавеющей стали (арт. 52450).

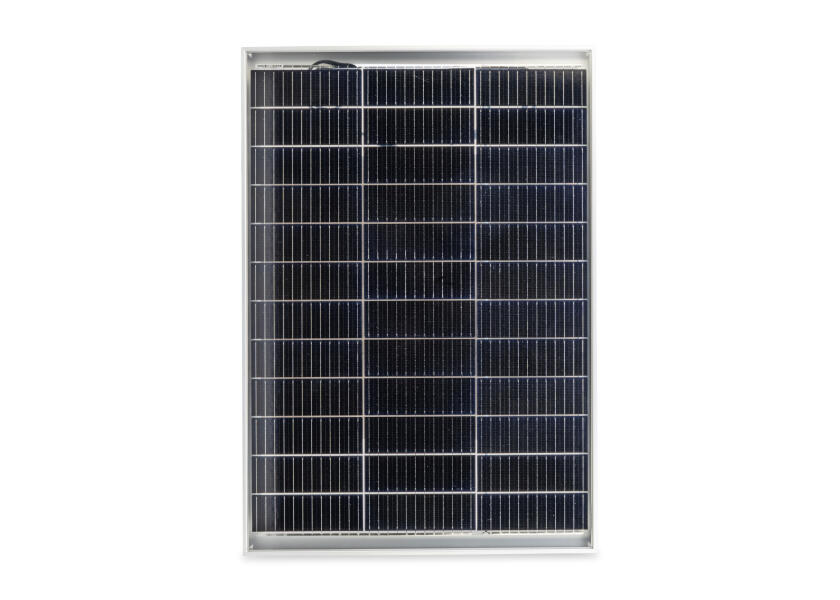

Особенности солнечного модуля:

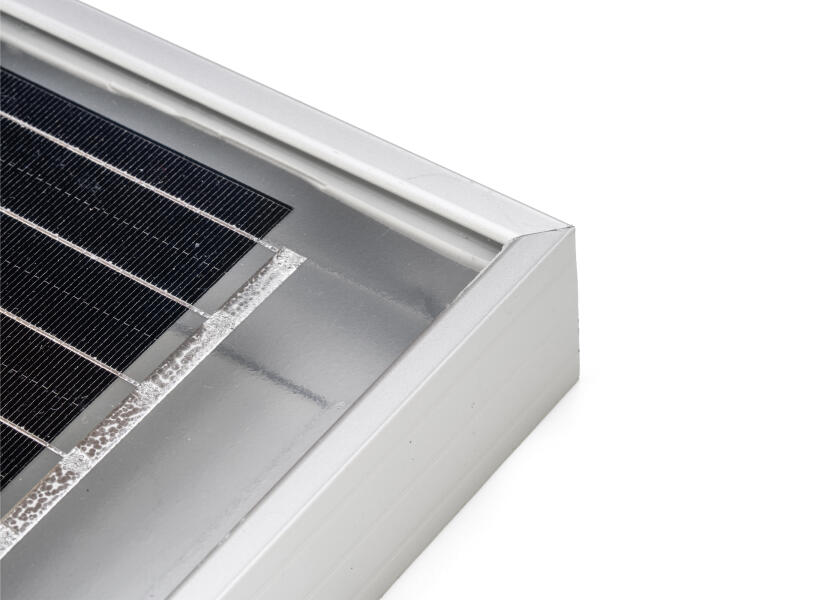

• Рамный модуль из прочного алюминия. Предустановленная конструкция отверстий для легкой установки.
• Интегрированный байпасный диод в соединительной коробке.

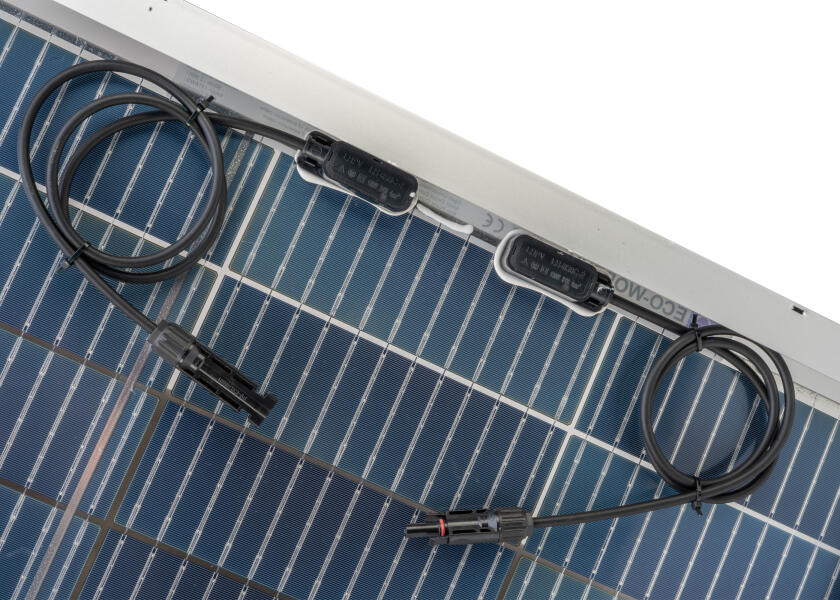

• Соединительные кабели ПОЛОЖИТЕЛЬНЫЙ и ОТРИЦАТЕЛЬНЫЙ длиной 90 см, предварительно собранные со стандартными 4 солнечными разъемами. Сечение кабеля: 4 мм².

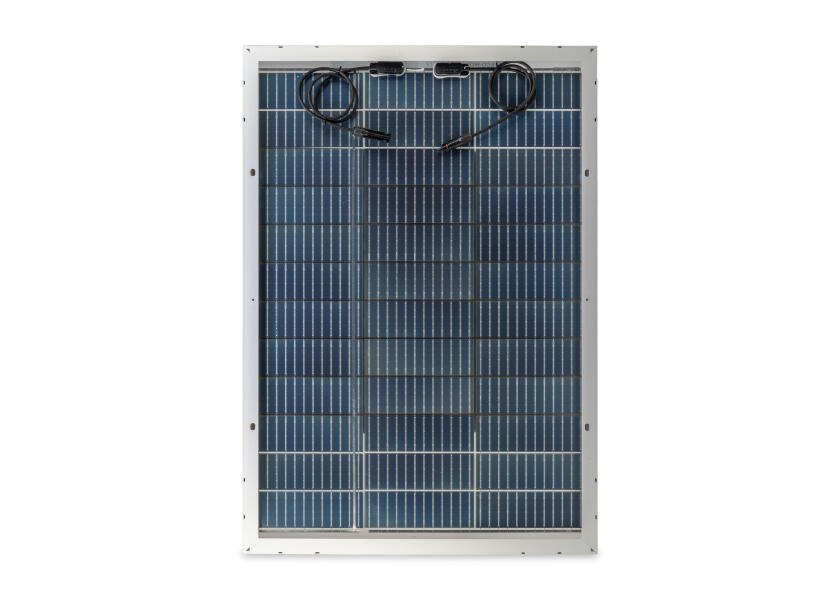

• Двусторонняя конструкция с прозрачной задней панелью для улавливания рассеянного света на задней стороне
• Вес: 7,0 кг

Технические данные	За модуль
Максимальная мощность Pmax	120 Вт
Напряжение холостого хода Voc	24,5 В
Ток короткого замыкания Isc	6,24 А
Напряжение Vmp	20,2 В
Ток Imp	5,94 А
Вес	7,0 кг
Размеры ДxШxВ	960 x 670 x 35 мм
Длина соединительных кабелей	90 см
Разъем	MC4

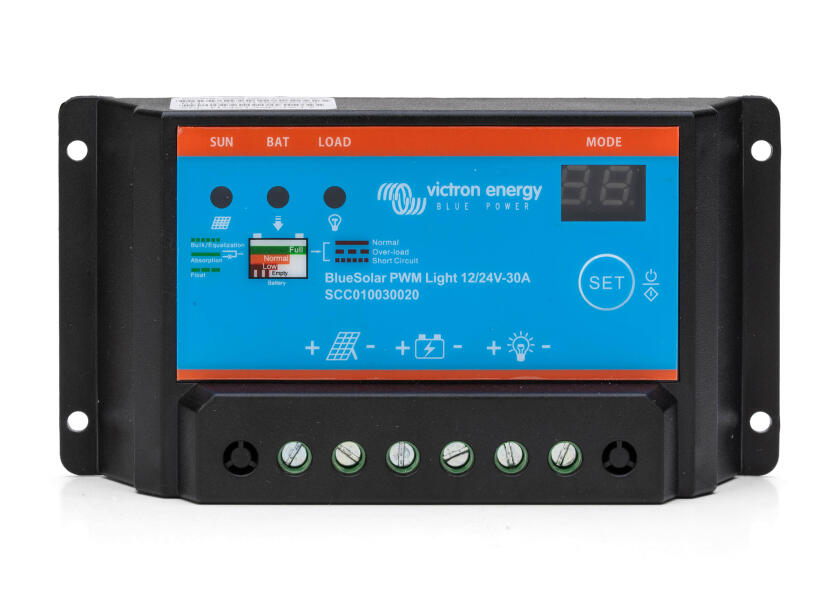

Особенности контроллера заряда

• Предназначен для небольших 12/24 В солнечных систем
• Интегрированная защита от
  • Обратной полярности
  • Короткого замыкания
  • Перегрева
• Светодиодный индикатор функции для статуса зарядки или неисправности
• Выход зарядки для свинцово-кислотных AGM, гелевых, литиевых
• Солнечный вход макс. 28 В, 30 А
• Подключение прибора с функцией отключения при низком напряжении аккумулятора
• Размеры (ВxШxГ): 70 x 133 x 33,5 мм

Напряжение аккумулятора	12/24 В
Макс. ток заряда/нагрузки	30 А
Макс. напряжение холостого хода солнечной панели	28 В (@12 В система) / 55 В (@24 В система)
Поддерживающий заряд	13,8 / 27,6 В
Постоянное напряжение зарядки (абсорбция)	14,2 / 28,4 В
Отключение нагрузки при низком напряжении	11,2 / 22,4 В
Повторное подключение нагрузки после низкого напряжения	12,6 / 25,2 В (ручное) 13,1 / 26,2 В (автоматическое)
Собственное потребление	<10 мА
Выход нагрузки	Ручное управление + отключение при низком напряжении
Защита	Обратная полярность на аккумуляторе (предохранитель Выход короткого замыкания Перегрев
Защита от перегрузки	Отключение через 60 с при нагрузке 130 % Отключение через 5 с при нагрузке 160 % Мгновенное отключение в случае короткого замыкания
Заземление	Общий положительный полюс
Температурный диапазон (эксплуатационный)	-20 до 50 °C (полная нагрузка)
Влажность (без конденсации)	макс. 95 %
Категория защиты	IP20
Размер зажима	5 мм² (AWG 10)
Вес	200 г
Размеры (ВxШxГ)	70 x 133 x 33,5 мм
