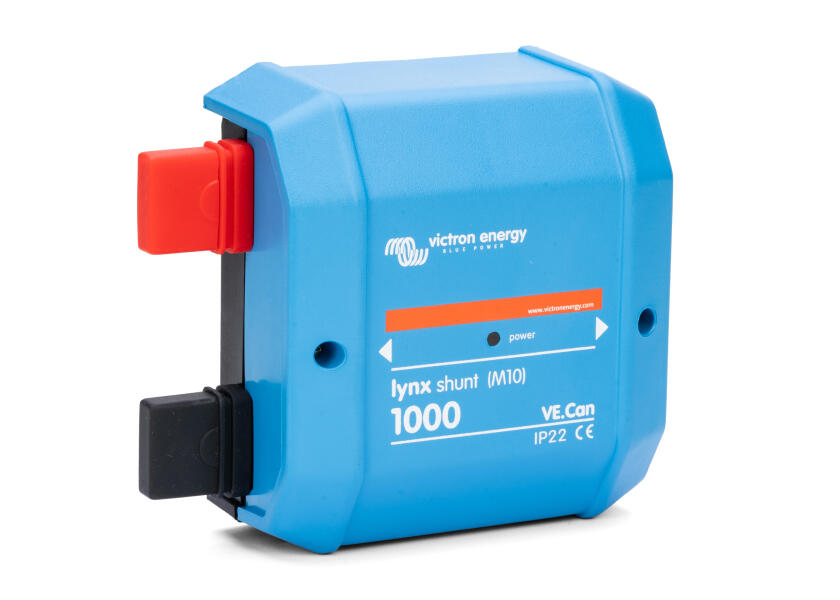

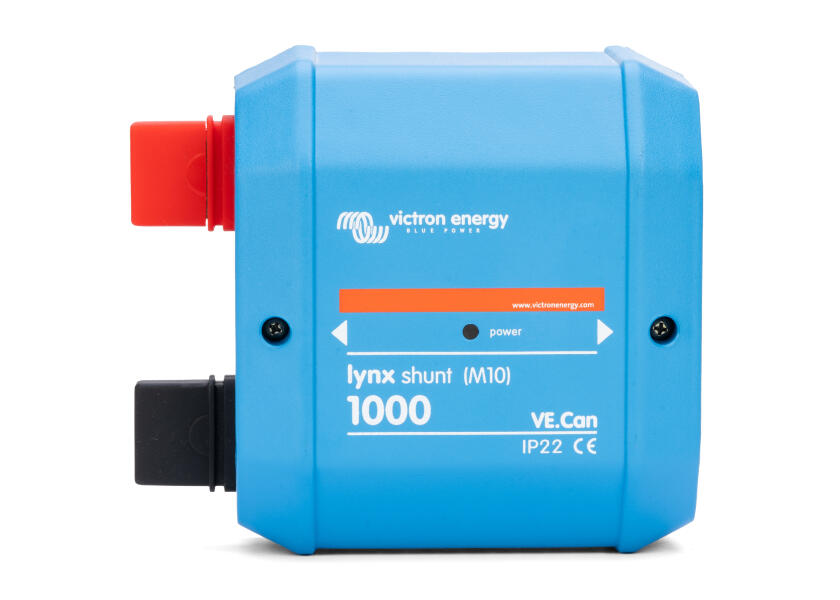

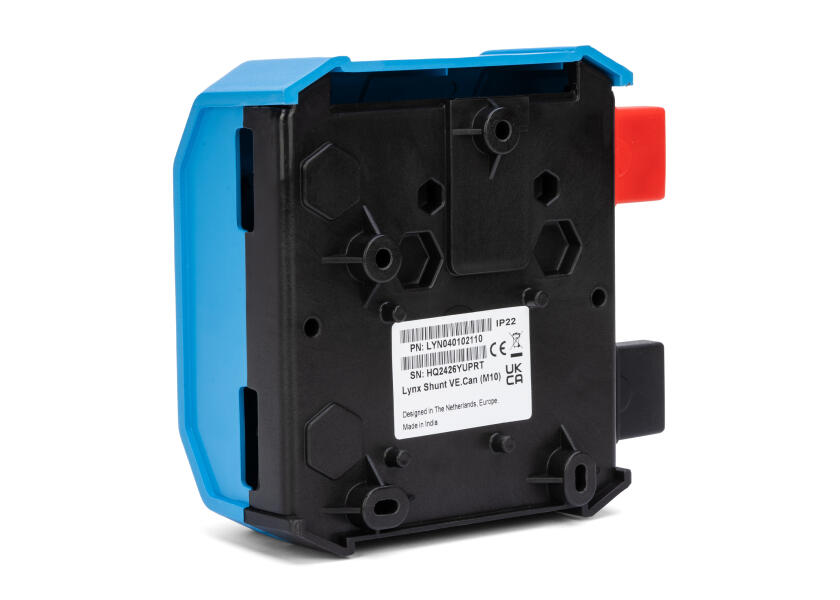

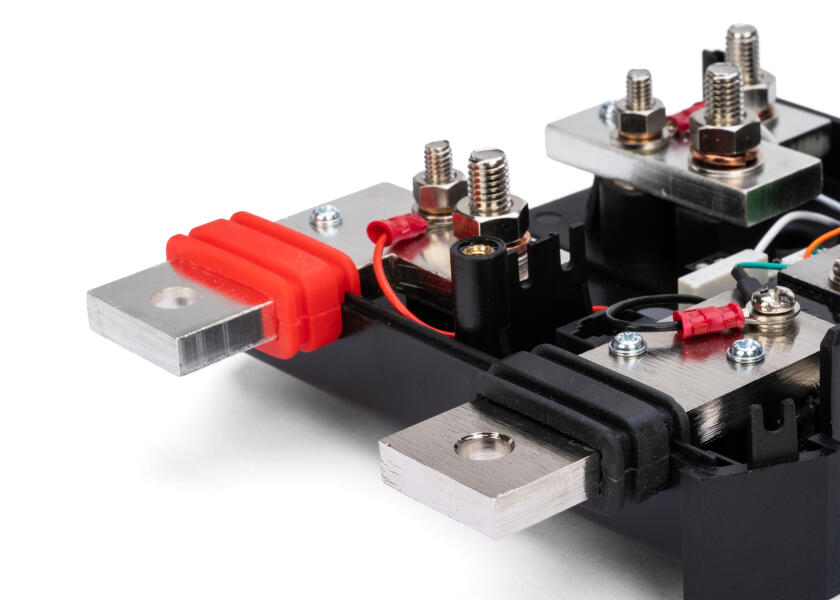

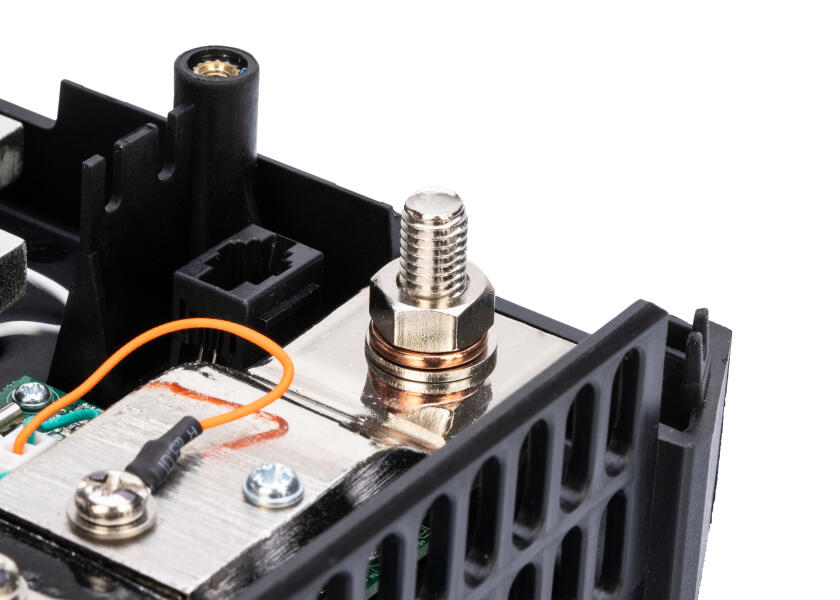

VICTRON LYN040102110 Рысь Шунт VE.Can / M10

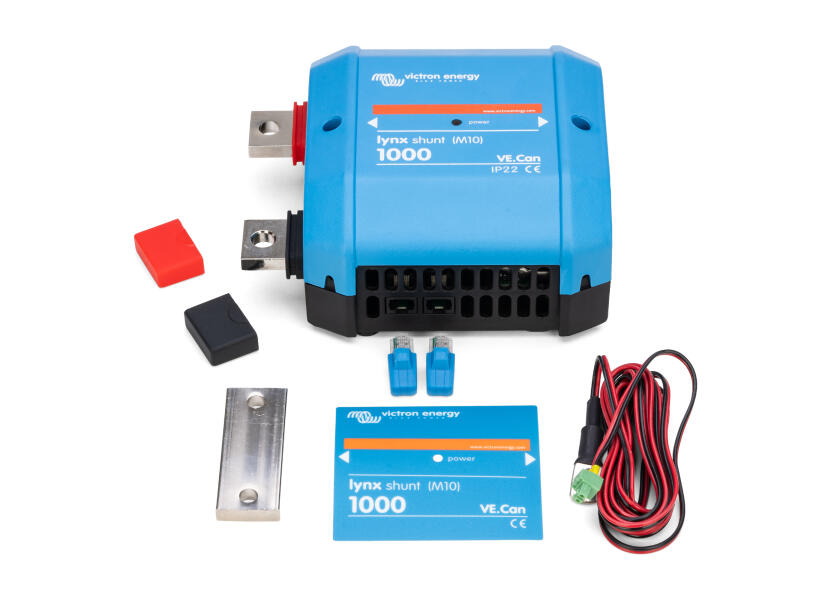

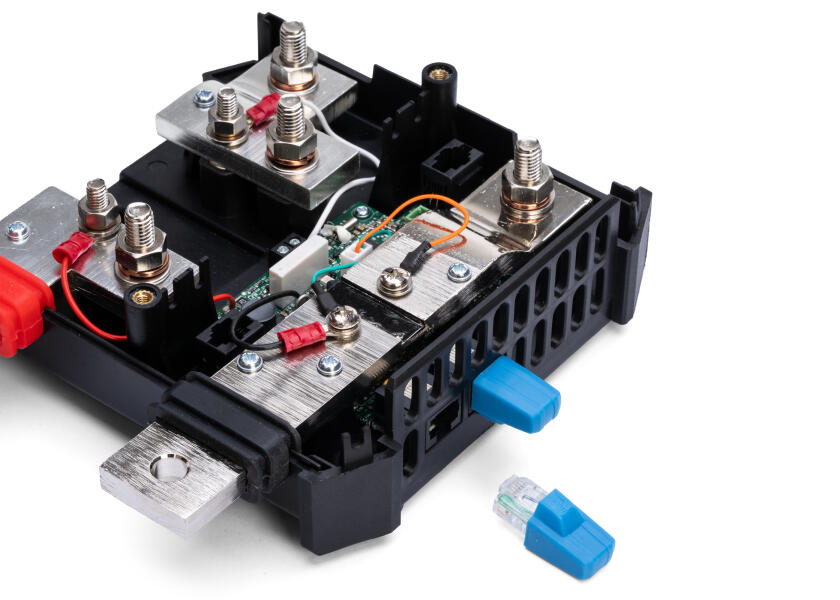

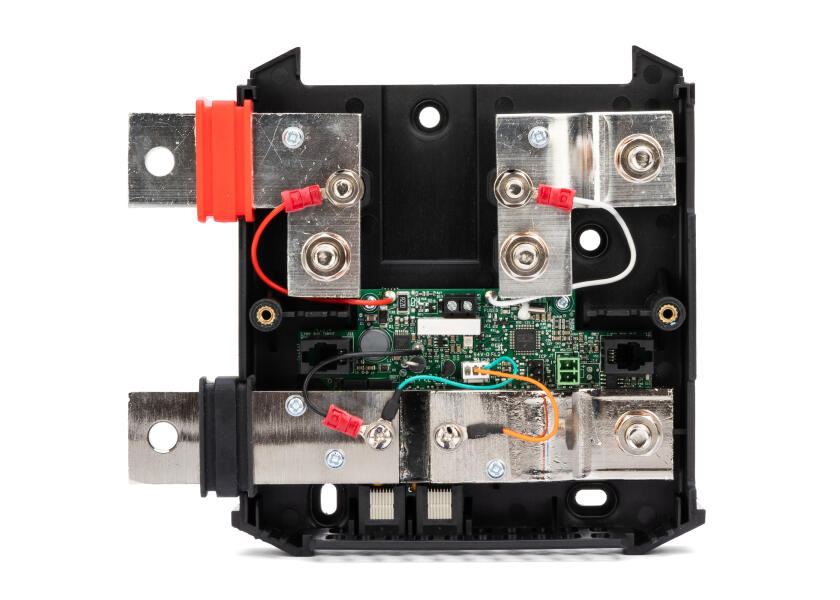

Шунт Lynx VE.Can от VICTRON является неотъемлемой частью модульной системы распределения Lynx и состоит из положительной и отрицательной шины, гнезда для главного предохранителя и встроенного монитора батареи. Шунт может обмениваться данными с устройством GX, таким как Cerbo GX, через соединение VE.Can. Кроме того, шунт Lynx VE.Can оснащен светодиодом для отображения статуса. В комплект поставки входят два терминальных резистора RJ45-VE.Can, которые должны использоваться при подключении к устройству GX, и датчик температуры.

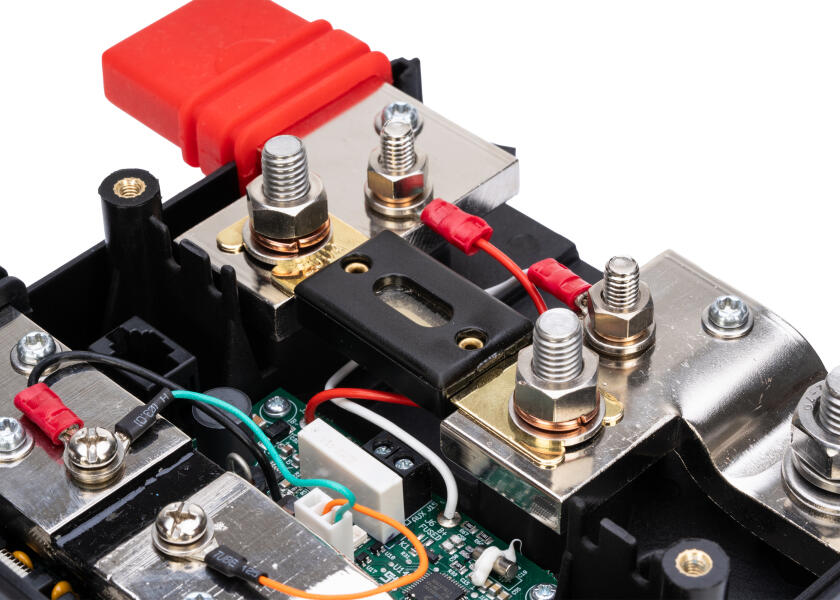

Главный предохранитель

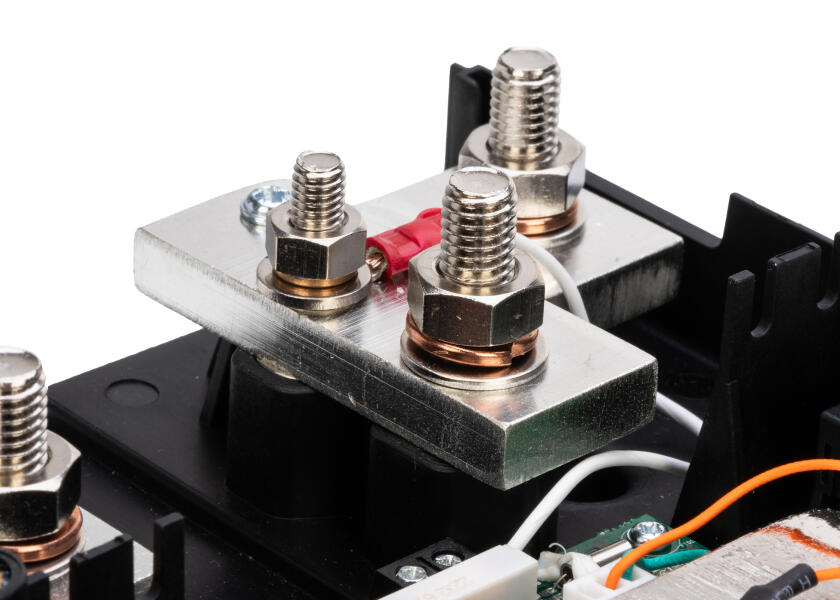

Главный предохранитель системы расположен в корпусе шунта Lynx. Если предохранитель перегорает, светодиод загорается красным, и аварийное сообщение отправляется на устройство GX. Версия M10 шунта Lynx предлагает возможность установки макетной шины, входящей в комплект поставки, вместо предохранителя. Это позволяет гибко разместить главный предохранитель вне шунта, что может быть преимуществом для крупных систем.

Устройство GX
Шунт Lynx VE.Can можно мониторить и настраивать с помощью устройства GX. Устройство GX может быть подключено к порталу VRM, что позволяет осуществлять удаленный мониторинг. Встроенный монитор батареи содержит шунт и электронику мониторинга батареи; эти данные затем считываются через устройство GX.

NMEA 2000
Подключение к сети NMEA 2000 может быть выполнено с помощью кабеля VE.Can to NMEA 2000 Micro-C.

Ориентация
При интеграции шунта Lynx VE.Can в вашу систему необходимо убедиться, что батареи подключены с левой стороны, а остальная часть системы постоянного тока (нагрузки и зарядные устройства) — с правой стороны. Это гарантирует правильный расчет состояния заряда батарей.

Технические данные

Диапазон напряжения	9 - 70 В постоянного тока
Поддерживаемые рабочие напряжения	12, 24 или 48 В
Защита от обратной полярности	Нет
Номинальный ток	1000 А постоянного тока непрерывно
Потребляемая мощность при неактивном реле	60 мА при 12 В 33 мА при 24 В 20 мА при 48 В
Потенциал, свободный аварийный контакт	3 А, 30 В постоянного тока, 250 В переменного тока
Подключение шины	M10
Подключение предохранителя	M8 (на винты M6 можно установить предохранитель MEGA)
VE.Can	RJ45 и терминальный резистор RJ45
Подключение питания к распределителю Lynx	RJ10, входит в комплект поставки распределителя Lynx

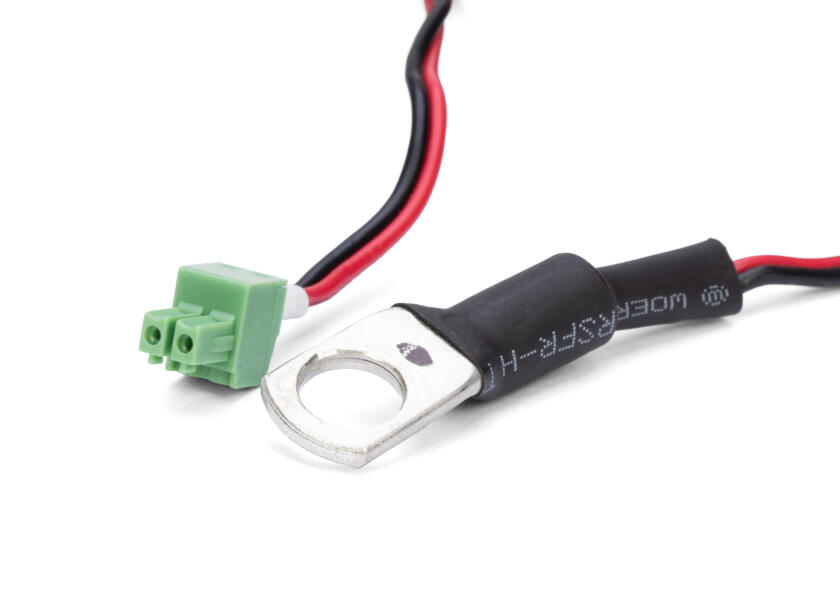

Датчик температуры	Клеммный разъем (включая датчик)
Реле	Винтовой зажим
Материал корпуса	ABS
Габариты корпуса (ДxШxГ)	190 x 180 x 80 мм
Вес	1,4 кг
Материал шины	Луженая медь
Размеры шины (ШxВ)	30 x 8 мм
Рабочая температура	-40 до +60°C
Температура хранения	-40 до +60°C
Влажность	Макс. 95 % (без конденсации)
Категория защиты	IP22

Примечание
1. Обратите внимание, что соединение M10 относится к соединениям шины, к которым можно подключать дополнительные модули Lynx. Невозможно соединить устройства M8 и M10 вместе.
