PHAESUN 310419 Комплект для капельной зарядки солнечной батареи 12 В / 12 Вт

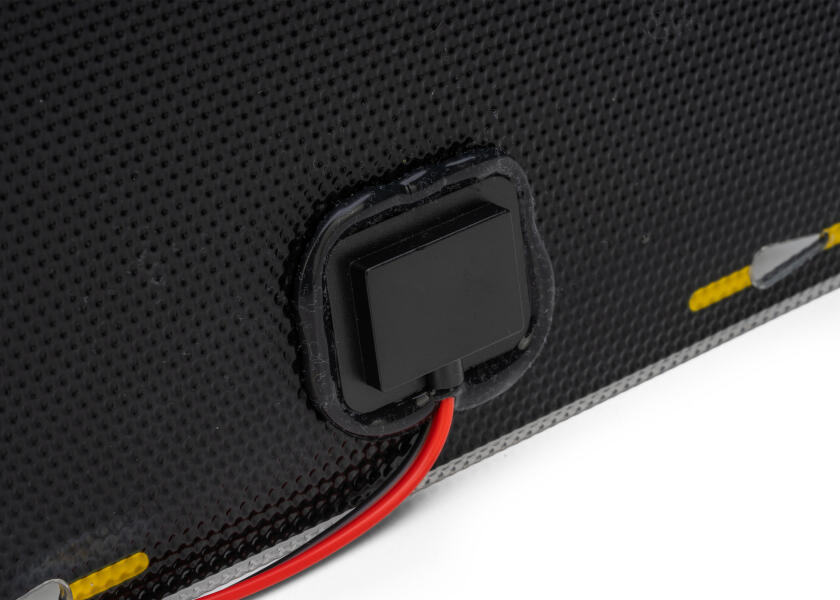

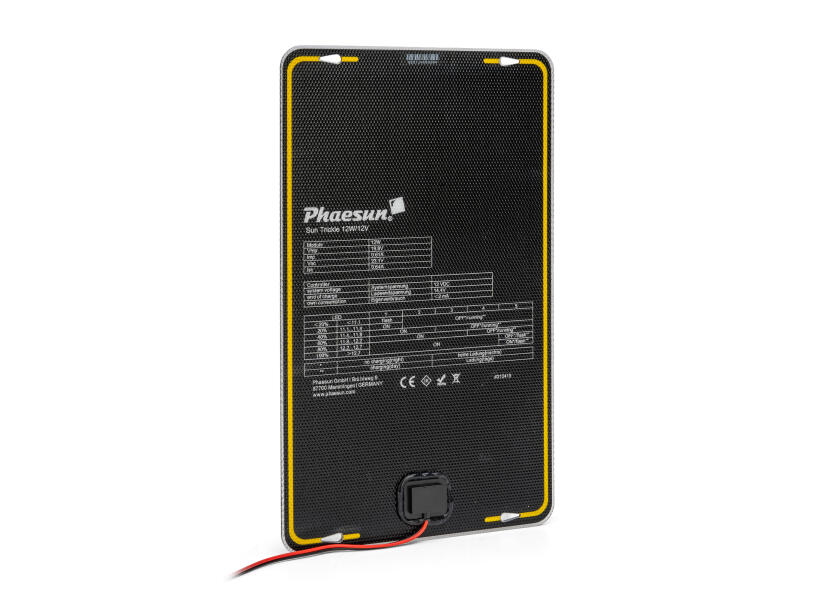

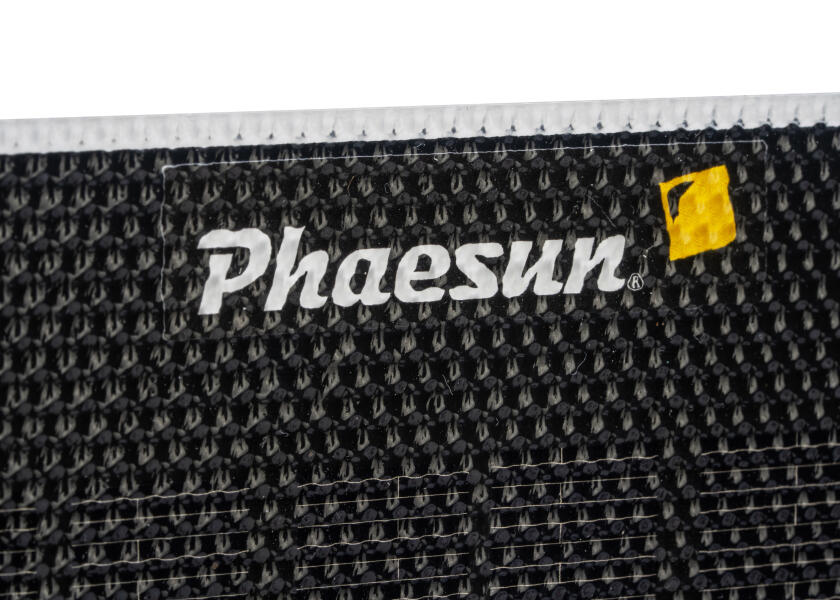

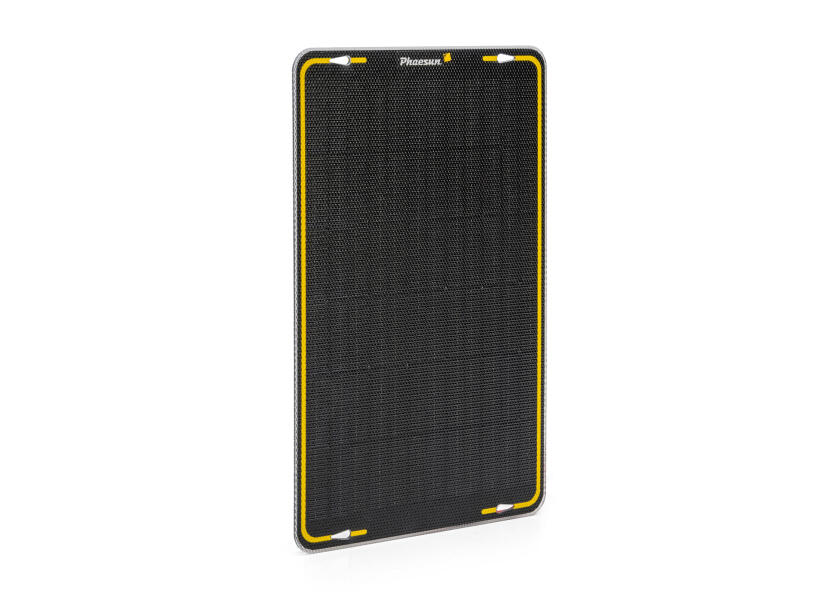

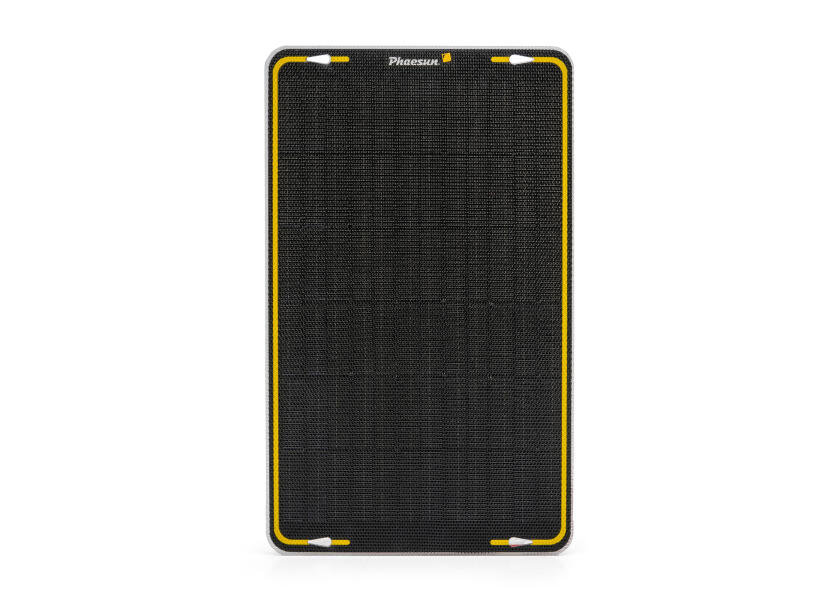

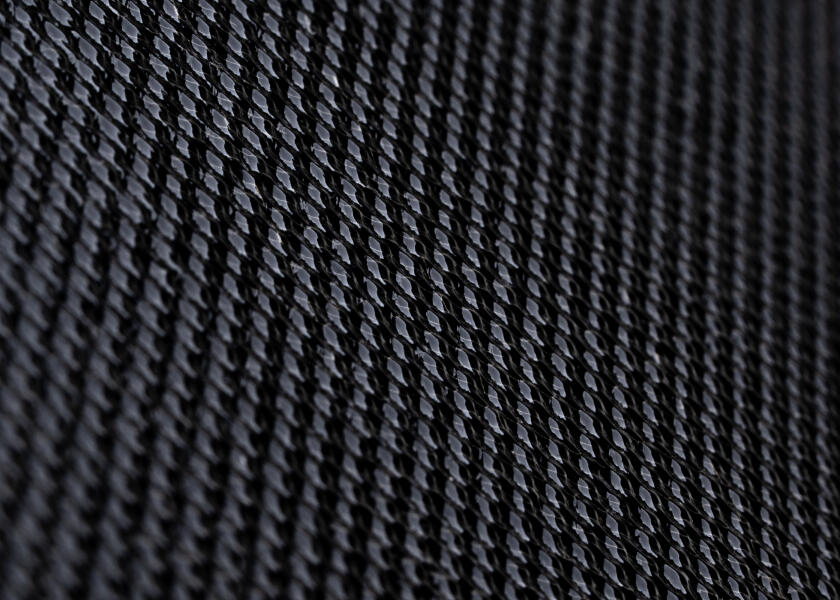

Комплект солнечного модуля Phaesun Sun Trickle мощностью 12 Вт/12 В предотвращает естественный саморазряд свинцово-кислотных аккумуляторов (в том числе AGM и гелевых аккумуляторов). 36 солнечных элементов модуля встроены в ламинат ETFE на прочной опоре FR4, сам модуль и соединения модуля водонепроницаемы по стандарту IP65. Солнечный модуль Sun Trickle небольшой, легкий и прочный, его можно легко прикрепить к окнам или другим гладким поверхностям с помощью присосок (входят в комплект) или просто разместить на приборной панели. Прибл. Соединительный кабель модуля длиной 2,5 м оснащен стандартным 2-контактным разъемом SAE. При необходимости соответствующий удлинительный кабель SAE длиной 5 м можно приобрести отдельно. Небольшой контроллер заряда с 5 красными светодиодными индикаторами функций/состояния зарядки встроен в соединительный кабель и имеет размер прибл. 30 см по проводу от разъема SAE. Контроллер заряда не является водонепроницаемым и должен использоваться в сухой среде. В комплект входят три переходных кабеля SAE, поэтому Sun Trickle можно легко подключить ко всем обычным батареям либо с помощью зажимов типа «крокодил», либо с помощью кольцевых клемм диаметром 6 мм, либо с помощью вилок прикуривателя. Sun Trickle можно хранить, когда он не используется, в небольшой компактной упаковке (с печатными инструкциями).

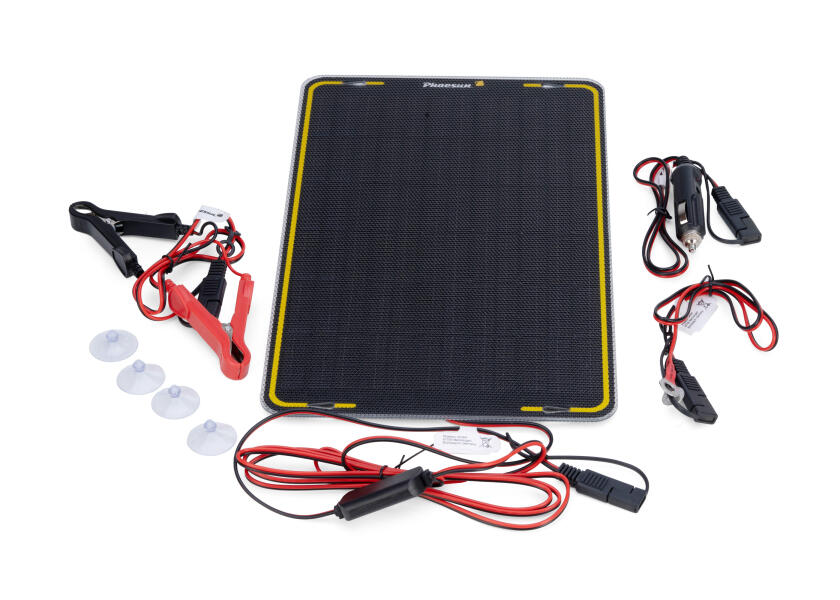

Комплект поставки

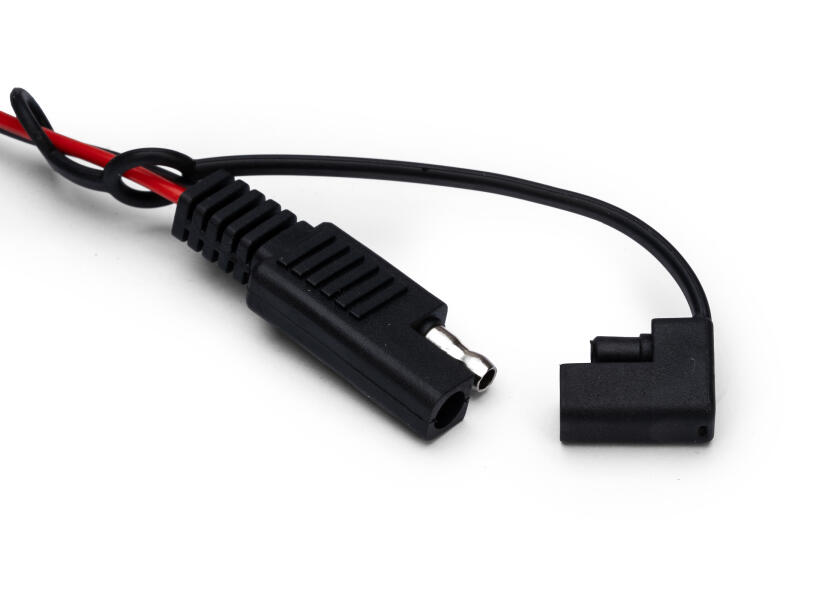

• Модуль с соединительным кабелем длиной 2,5 м, встроенным контроллером заряда и вилкой SAE.

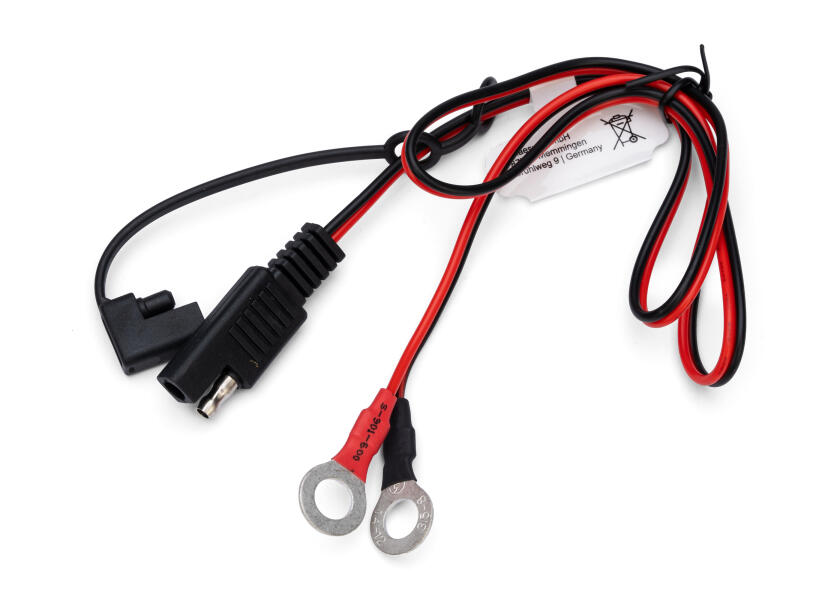

• 1 переходной кабель SAE / кольцевой кабельный наконечник M6, прибл. Общая длина 65 см

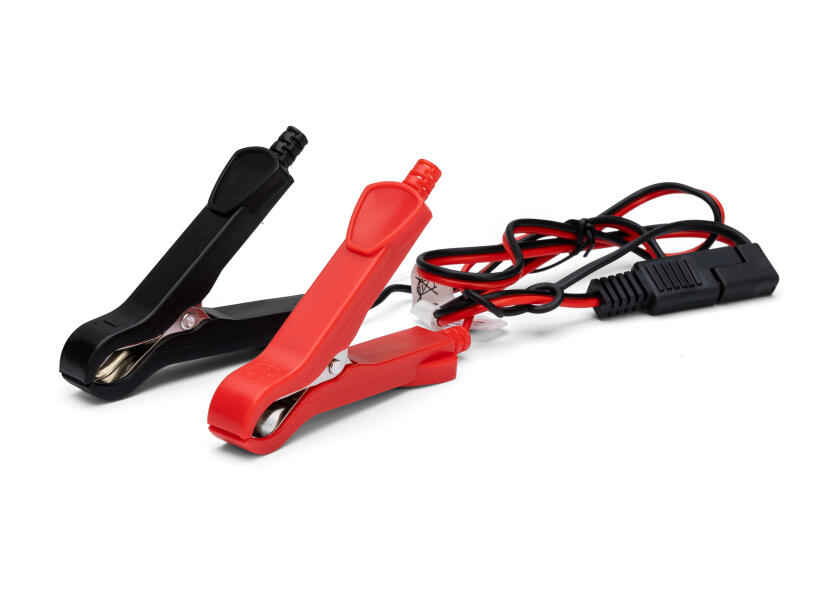

• 1 переходной кабель SAE/зажимы типа «крокодил», прибл. Общая длина 73 см

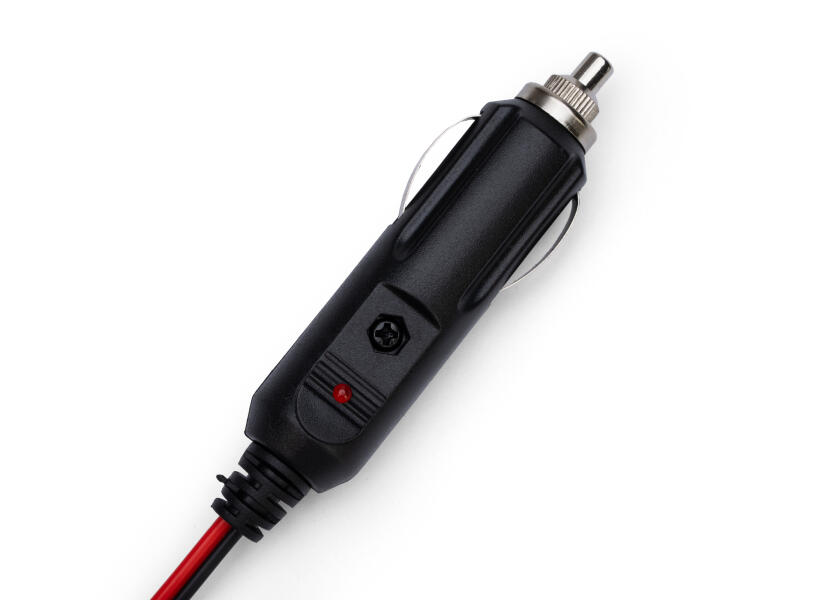

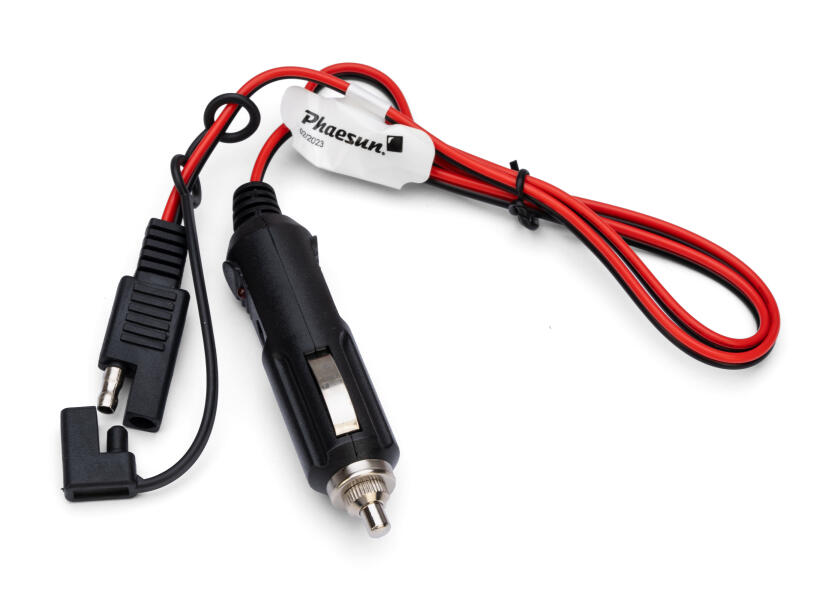

• 1 переходной кабель SAE/вилка прикуривателя с предохранителем 10 А (6,3x32 мм), прибл. Общая длина 73 см
• 4x присоски

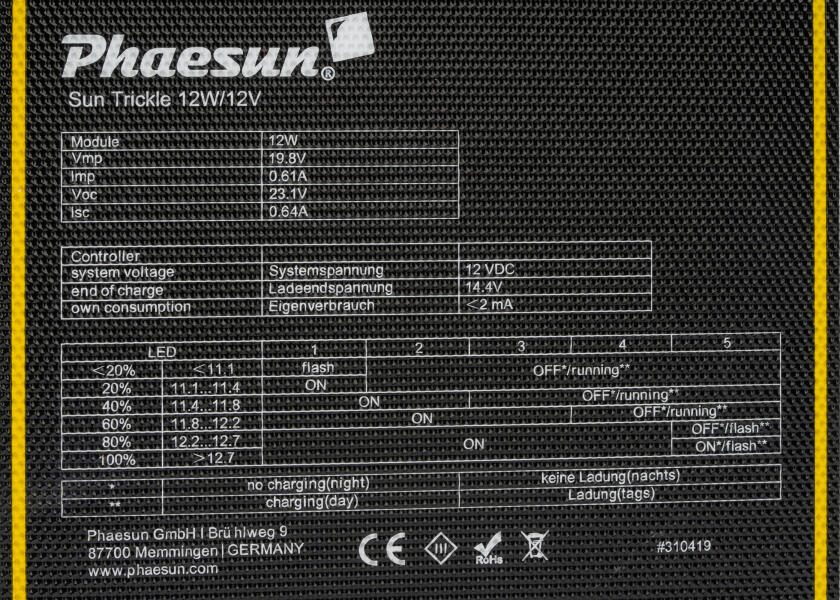

Техн. данные модуль

• Мощность: 12 Вт
• Напряжение при макс. мощность (Умп): 19,8 В
• Ток при макс. мощность (Имп): 0,61 А
• Напряжение холостого хода (Uoc): 23,1 В
• Ток короткого замыкания (Isc): 0,64 А
• Вес (с присосками и переходником): ок. 470 г
• Размеры ДхШхВ без/с распределительной коробкой: 371 x 224 x 3/9 мм.

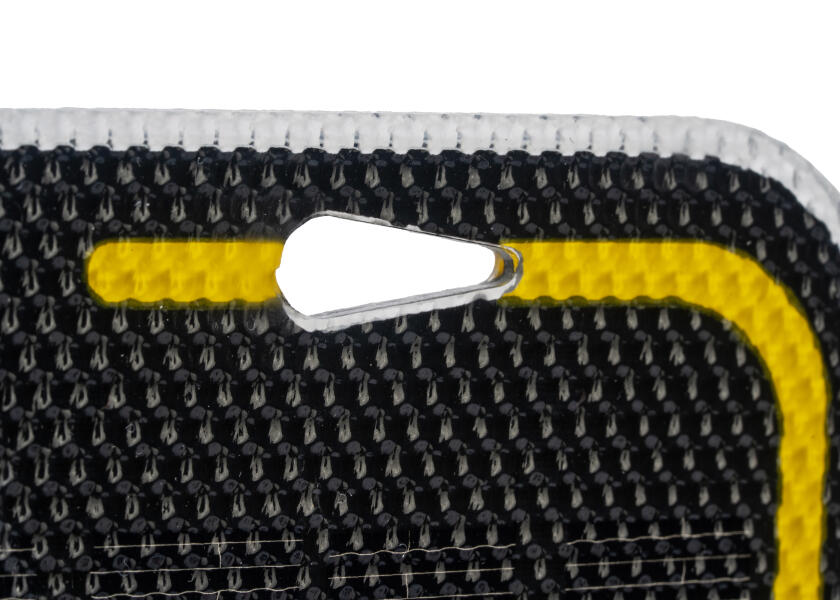

• Расстояние между отверстиями (для присосок): 352 x 160 мм.
• Соединительный кабель:
  • Гибкий соединительный кабель 2x 0,33 мм² / 22 AWG со штекером SAE,
  • Размеры: 2,2 х 4,4 х прибл. 2500 мм (со встроенным контроллером заряда),
  • Размеры вилки SAE: прибл. 47 х 16 х 9 мм
  • Положение контроллера заряда в соединительной линии: прибл. 300 мм от разъема SAE.
• Рейтинг IP: 65 (водонепроницаемый)

Техн. контроллер заряда данных

• Напряжение системы: 12 В
• Напряжение окончания заряда: 14,4 В
• Собственное потребление: < 2 мА
• Размеры ДхШхВ: прибл. 63 х 32 х 11 мм
• Индикация: режим работы, напряжение аккумулятора и коды ошибок с помощью 5 красных светодиодов.
• Рейтинг IP: 50 (не водонепроницаемый)

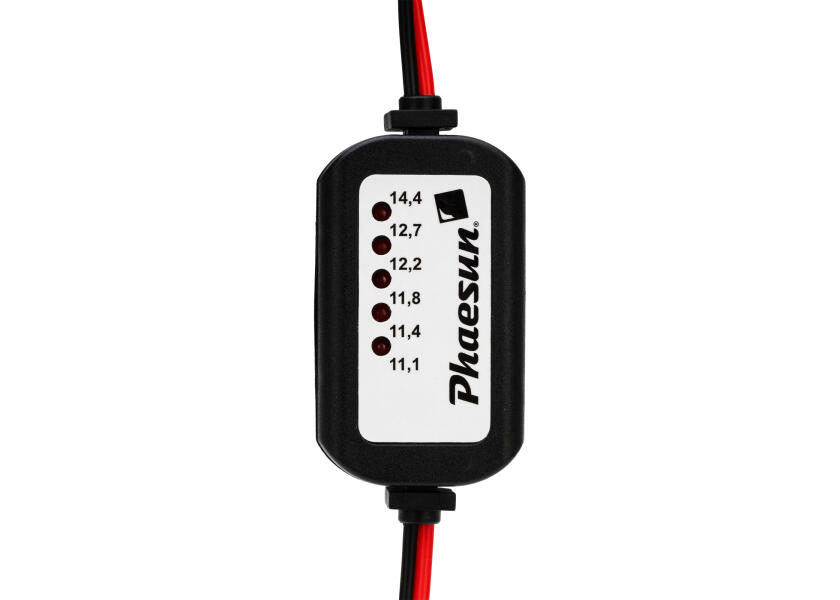

Индикатор работы контроллера заряда

ВЕЛ		1	2	3	4	5
< 20 %	< 11:1 В	Мигает	выключен* / работает**
20 %	11,1...11,4 В	на
40 %	11,4...11,8 В	на		выключен* / работает*
60 %	11,8...12,2 В	на			выключен* / работает*
80 %	12,2...12,7 В	на				выключен*/мигает**
100 %	> 12,7 В					горит* / мигает**
	*	Без зарядки (ночь)
	**	Зарядка (день)
	Сообщение об ошибке	Ходовой свет 11,1...14,4 => Соединение с аккумулятором нарушено
		Ходовой свет переменный от 11,1... 12,7 до 11,1... 14,4 и т. д. => Короткое замыкание на выходе контроллера

• Sun Trickle предназначен исключительно для предотвращения саморазряда аккумулятора или для поддержания уровня заряда заряженного аккумулятора.
  Капельная зарядка не работает, если аккумулятор используется активными электрическими устройствами!
• Sun Trickle не подходит для подзарядки разряженных аккумуляторов.
• Стеклянные поверхности с покрытием могут снизить эффективность Sun Trickle.
• Хотя конструкция модуля полугибкая, его нельзя сгибать!

• ... Sun Trickle можно использовать для аккумуляторов емкостью до 120 Ач.
  Для большей емкости к аккумулятору (банку) можно подключить 2 или более Sun Trickles параллельно.
• ... при использовании адаптера с кольцевой клеммой установите предохранитель на 1 А рядом с аккумулятором в линии ПЛЮС.
