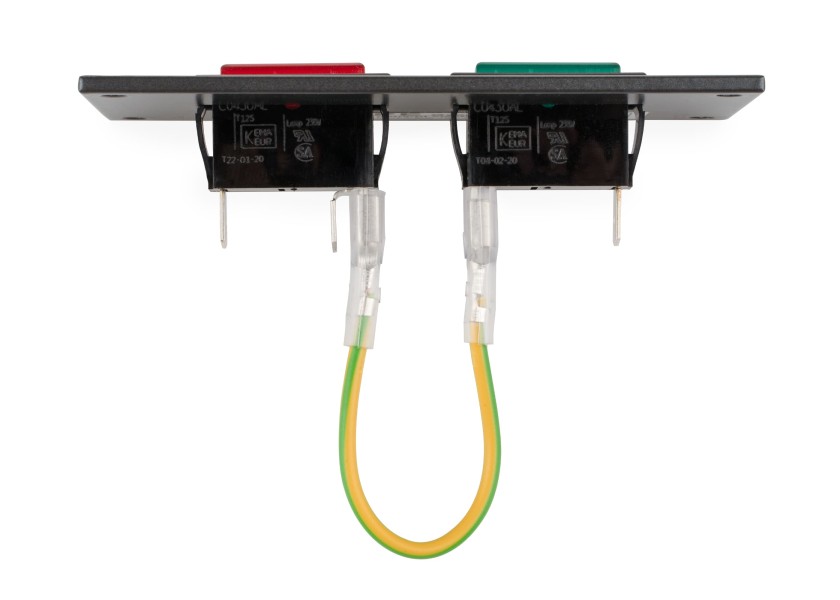

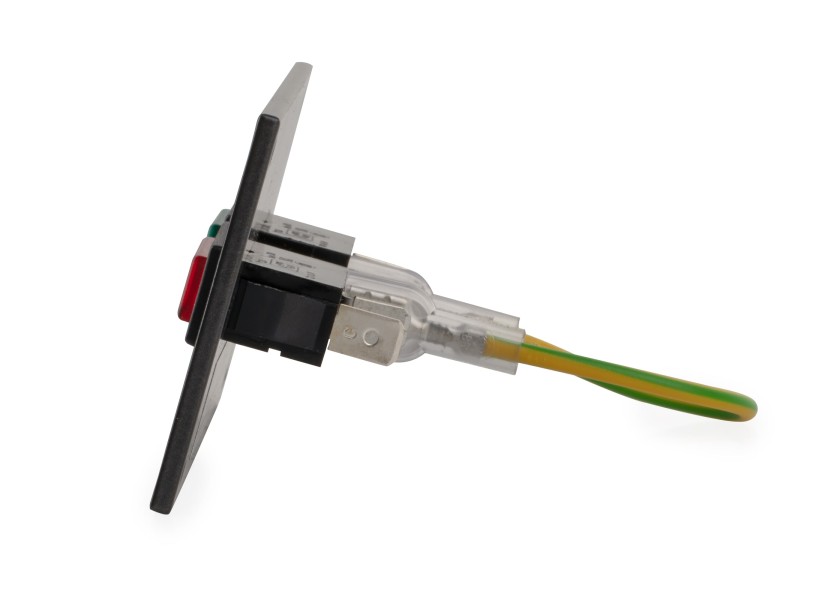

PHILIPPI Onboard System / Shore Panel Indicator Panel LAR 33192-bvs

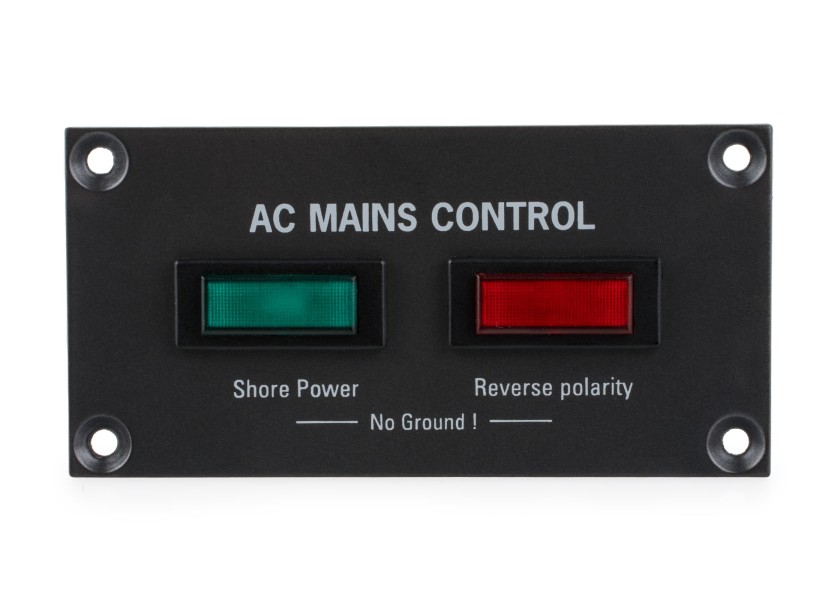

Согласно DIN EN ISO 13297, лодки с бортовым питанием 230 В должны быть оснащены индикатором, показывающим правильное электрическое подключение бортовой системы переменного тока к береговому питанию переменного тока (обратная полярность, защитный заземляющий проводник не подключен). Эта небольшая главная контрольная панель LAR от PHILIPPI легко устанавливается и имеет два индикаторных светодиода, чтобы показать правильное электрическое подключение между береговым подключением от причала и бортовой сетью переменного тока: зеленый свет сигнализирует, что все подключено правильно, а красный свет указывает на обратную полярность внешнего проводника (фаза L) и нейтрали (N).
Поскольку панель индикации LAR обнаруживает обрыв защитного заземляющего проводника (PE), она является полезным дополнением к функциональному мониторингу гальванических изоляторов, которые не сертифицированы как "отказобезопасные". Как только происходит обрыв защитного проводника (PE), оба контрольных светодиода загораются.

Технические данные

• Сетевое напряжение 230 В переменного тока / 50 Гц
• Измеряемый ток ошибки 1,4 мА
• Размеры: Ш 105 x В 52,5 x Г 50 мм

Примечания

• Не подходит для сетей переменного тока без защитного заземления.

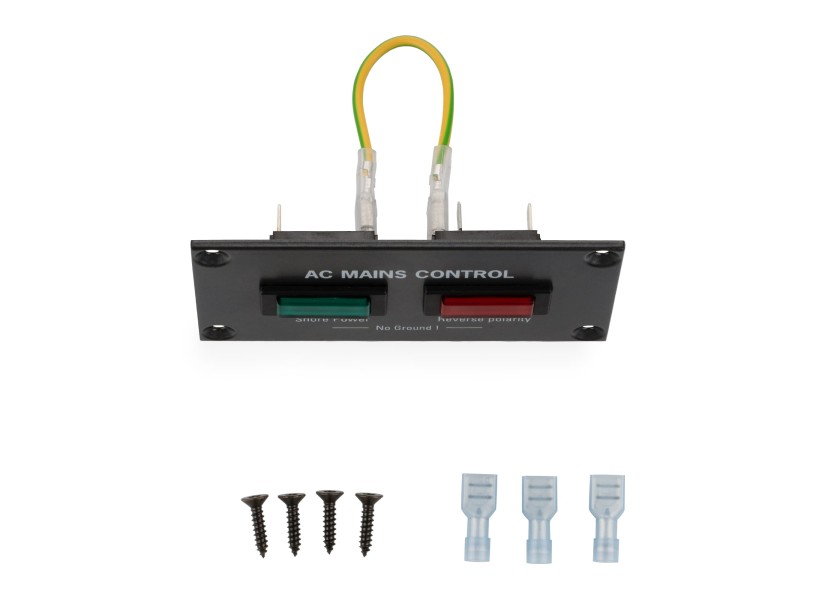

• Подключение требует кабель 3x 1,5 мм² и полностью изолированные плоские разъемы.
• Подходит для проверки функции гальванических изоляторов, которые не сертифицированы как "отказобезопасные".


Примечания по установке
В идеале, кабели подключения L и N системы проводки LAR контрольной панели должны быть подключены перед устройством защитного отключения (УЗО). Зелено-желтый защитный проводник PE подключается к шине защитного проводника в блоке берегового подключения.
Это гарантирует, что обратная полярность также отображается, если УЗО сработало (по какой-либо причине).
Если на борту есть гальванический изолятор (сберегатель цинка), который можно найти в зелено-желтом кабеле PE между приемом берегового питания и блоком берегового подключения при правильной установке, он также контролируется на целостность.

---

---
