QUICK FNQNCCHCF000B00 Панель управления QNC CHC и цепной счетчик

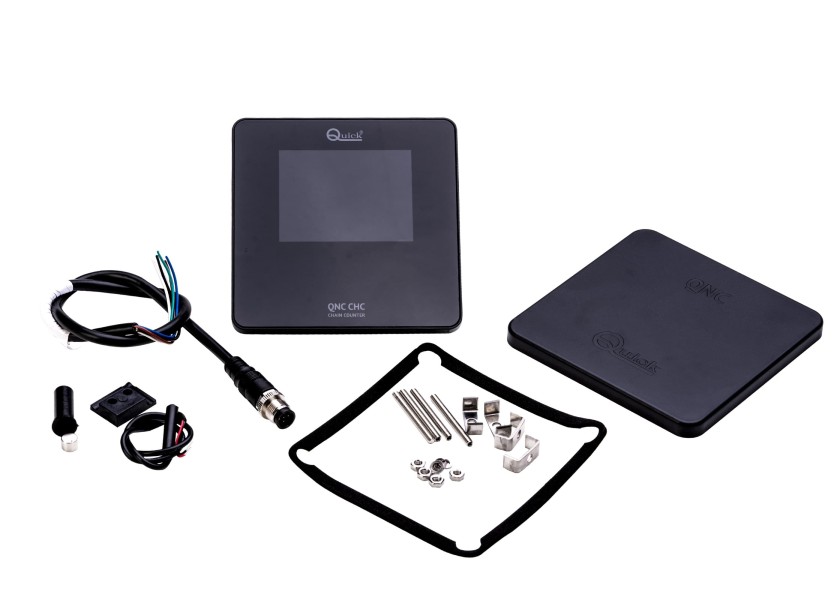

Панель управления счетчиком цепи QNC CHC от Quick для дистанционного управления брашпилем. Встроенный счетчик цепи предоставляет надежную информацию о количестве выпущенной цепи. Панель управления также оснащена рядом других полезных функций, таких как автоматическая функция опускания, функция сигнализации и функция взвешивания якоря. Данные можно четко просматривать на современном 3,5-дюймовом цветном графическом дисплее. В комплект поставки входят: дисплей, уплотнитель, винты для крепления, защитная крышка дисплея, комплект датчика счетчика цепи, кабель питания/сигнала управления M12 (0,5 м).

Дополнительные особенности вкратце

• Очень плоский (высота монтажа всего 6,2 мм)
• Многоязычный пользовательский интерфейс
• Отображение длины выпущенной цепи в метрах или футах
• Управление брашпилем с автоматическим свободным падением
• Интерфейс связи CAN bus для передачи данных

Технические данные

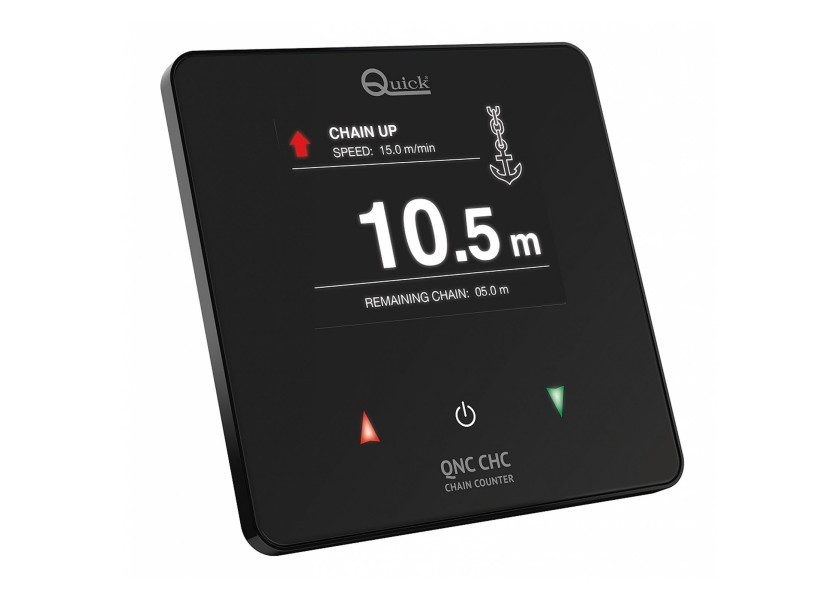

Размер дисплея	3,5"

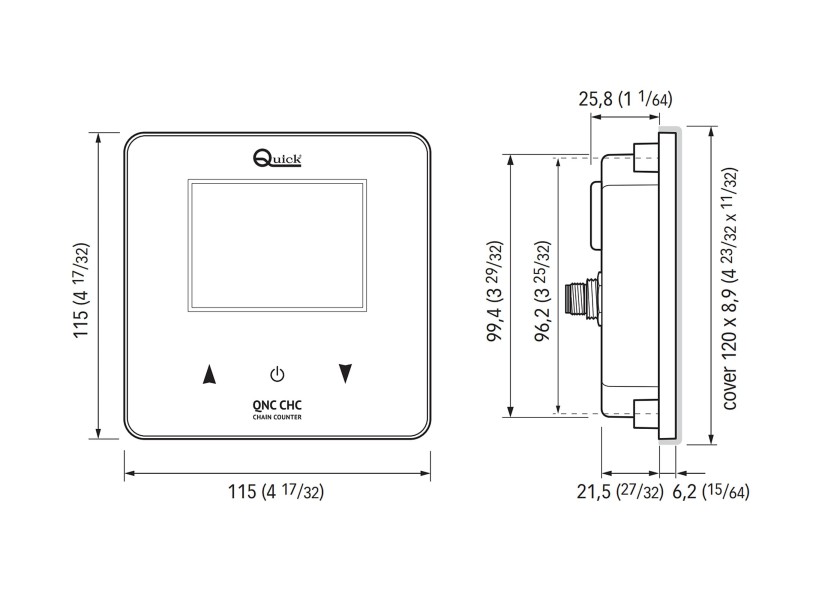

Габариты ДxШxВ общие / В на консоли	115 x 115 x 32 / 6,2 мм
Габариты защитной крышки ДxШxВ	120 x 120 x 9 мм
Системное напряжение	12 / 24 В постоянного тока
Потребляемая мощность при включенной подсветке на максимальном уровне	160 мА
Требуемая защита предохранителем / максимальная пропускная способность по току	4 А

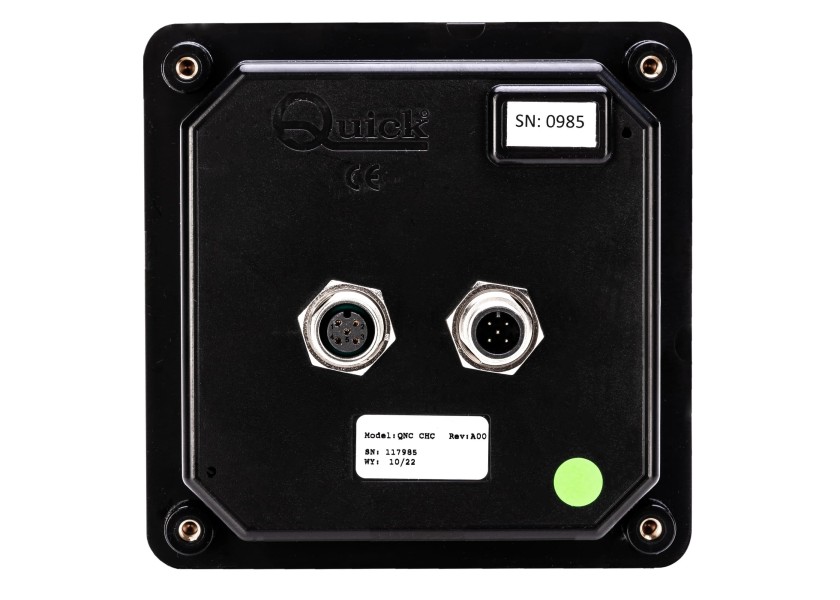

Внешние подключения	Гнездо M12 для ПИТАНИЯ и ВВОДА/ВЫВОДА Штекер M12 для CAN bus
Материал	Стеклянная передняя панель
Защита	IP67
Цвет	Черный

Инструкции по установке

• QUICK рекомендует установить .
• Возможно управление одним брашпилем с помощью нескольких приборов счетчика цепи. Для этого необходимо настроить простую сеть CAN-BUS, через которую блоки управления соединяются друг с другом. Для сети используются предварительно собранные кабели данных, разъемы и терминаторы, все они оснащены стандартизированными штекерами/соединителями M12.
  Разъемы M12 идентичны компонентам NMEA2000 Micro-C или PHILIPPI PBus. Материалы для настройки сети и подключения устройств можно найти в нашем .
  Для объединения в сеть 2 блоков управления вам понадобятся следующие компоненты NMEA2000: 1x двойной распределитель (или 2x T-образных разъема), 2x или 3x сетевой кабель (третий кабель нужен только при использовании T-образных разъемов), 1x штекерный терминатор, 1x гнездовой терминатор.
