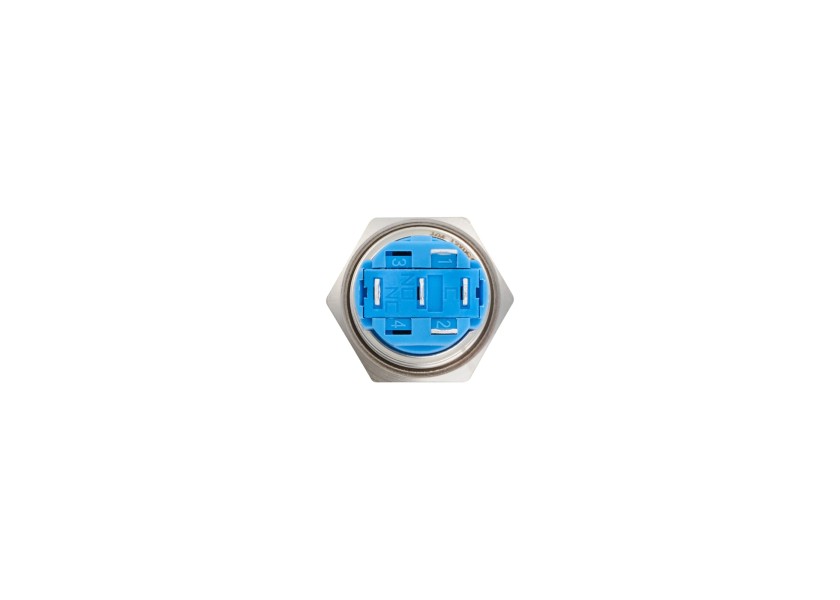

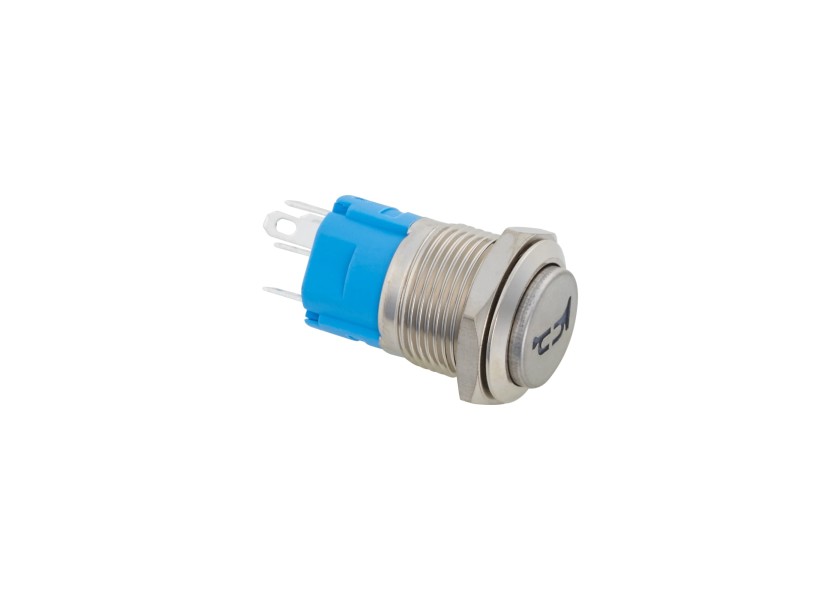

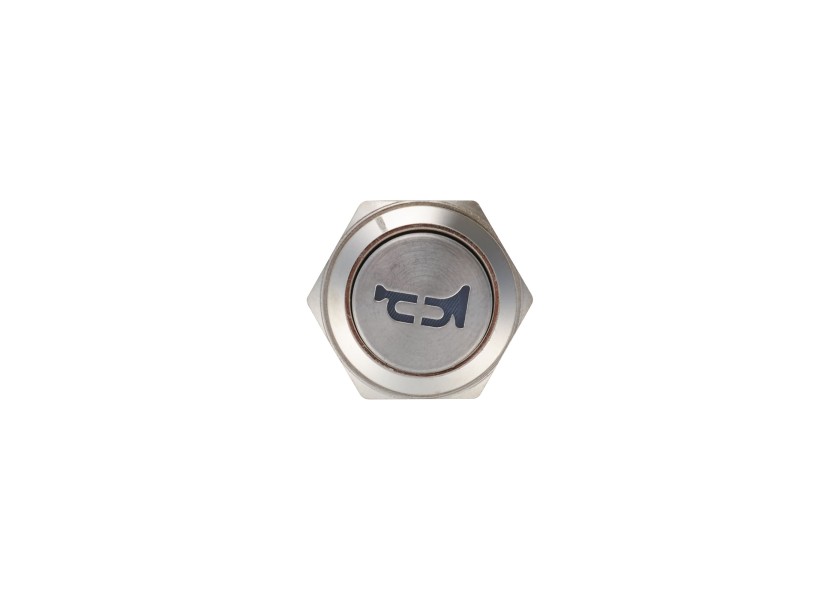

SEATEC Кнопка звукового сигнала / 5-контактная / 12/24 В

Код товара: t807702

11 745 / за 6 шт.

Передача на доставку через
52 дня
Все характеристики
Производитель SEATEC
монтаж ø 16 мм
описание seatec - кнопка звукового сигнала / 5 контактов
светлый цвет синий
тип установки утопленный
вкл. освещение да
класс защиты ip ip65
тип соединения открытые концы кабеля
глубина установки 50 мм
тип переключателя кнопка
количество полюсов 1
рабочее напряжение 12 в, 24 в
функция переключения вкл-выкл
коммутационная способность при 12 в 10 а
Код поставщика 29849-bvs

Описание

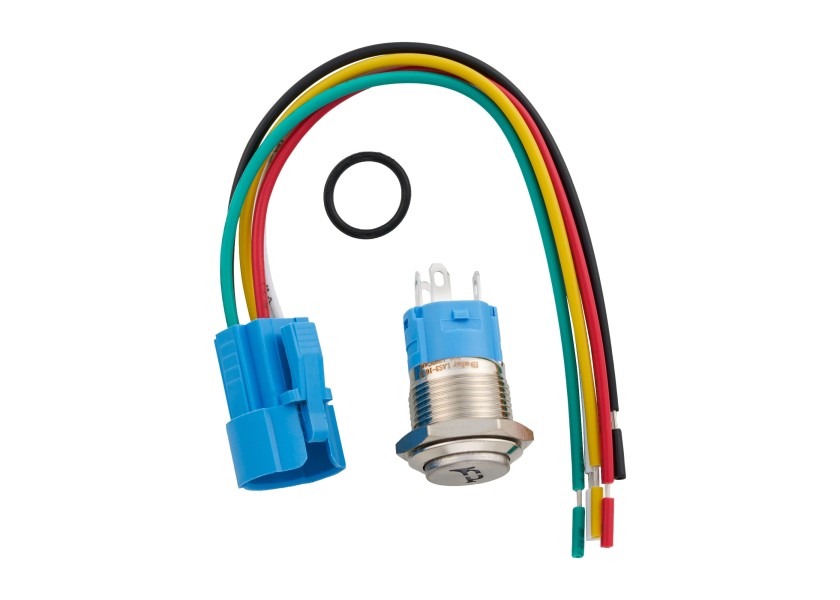

Эта водонепроницаемая (IP67) кнопка-рожок имеет вандалоустойчивую конструкцию и переключающий контакт NO/NC, а также встроенный синий светодиод с последовательным резистором. Светодиод не имеет внутреннего соединения с контактами переключателя и может быть подключен к подсветке приборной панели или использован в качестве контрольного светодиода, например. В комплект поставки входит розетка с монтажными проводами длиной около 14 см сечением AWG20 (0,518 мм²).
Технические данные:
  • Подходит для электрических систем 12 и 24 В постоянного тока
  • Макс. 10 А постоянного тока
  • Вандалоустойчивая
  • Розетка с монтажными проводами длиной 140 мм сечением AWG20 (0,518 мм²)
  • Требуемое монтажное отверстие: 16 мм
  • Глубина установки: около 50 мм (включая розетку с соединительными кабелями)

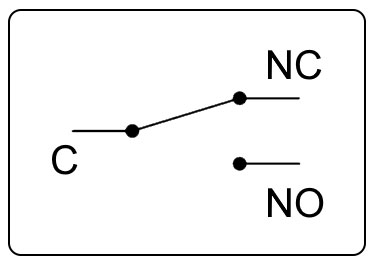

Подключения:
  • Кнопка:
    • Зеленый провод = C (Общий), общий контакт
    • Желтый провод = NO (нормально разомкнутый), разомкнут в нерабочем состоянии и замыкается при нажатии кнопки (замыкатель)
    • Белый провод = NC (нормально замкнутый), замкнут в нерабочем состоянии и размыкается при нажатии кнопки (размыкатель)
  • Светодиод
    • Красный провод = +12/24 В постоянного тока для светодиода
    • Черный провод = ОТРИЦАТЕЛЬНЫЙ полюс аккумулятора для светодиода
connection
