SHAKESPEARE Разъем PL-259, RG8X и RG58 / обжим и без пайки

Разъем SHAKESPEARE Centerpin PL для коаксиальных кабелей RG8X и RG58. Революционный дизайн этого позолоченного разъема PL позволяет легко и быстро собрать его без каких-либо специальных инструментов. Больше никаких раздражающих и отнимающих много времени измерений, зачистки, пайки или обжима!

Наш совет: нанесите немного бескислотного средства на резьбу винта с накаткой (крышка)* и стяжного винта (стяжное кольцо)*. Это предотвращает проникновение влаги/воды даже в эти части штекерного соединения. Это предотвращает коррозию и делает детскую игру отвинчиванием резьбового соединения в точке разделения палубы, например, при укладке мачт.
* (См. также документы/руководство)

Краткое содержание

• Подходит для RG8X (внешний диаметр 6 мм), RG58 (внешний диаметр 5 мм) и коаксиального кабеля SHAKESPEARE Lo-Max.
• Быстрая и простая сборка без специальных инструментов (без обжимных клещей и паяльника).
• Высококачественное позолоченное покрытие, обеспечивающее идеальную ВЧ-проводимость и отсутствие коррозии.
• Ввод кабеля через встроенное водонепроницаемое уплотнительное кольцо.

Доставка

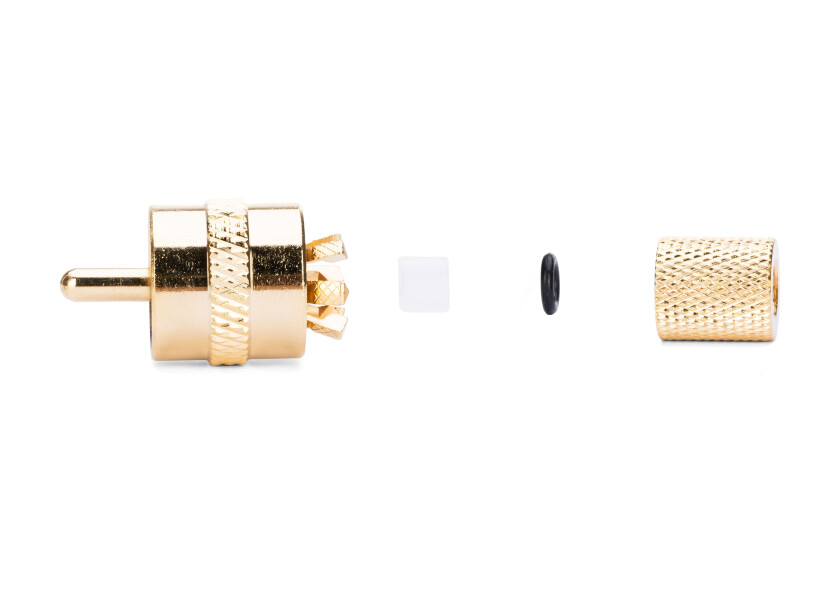

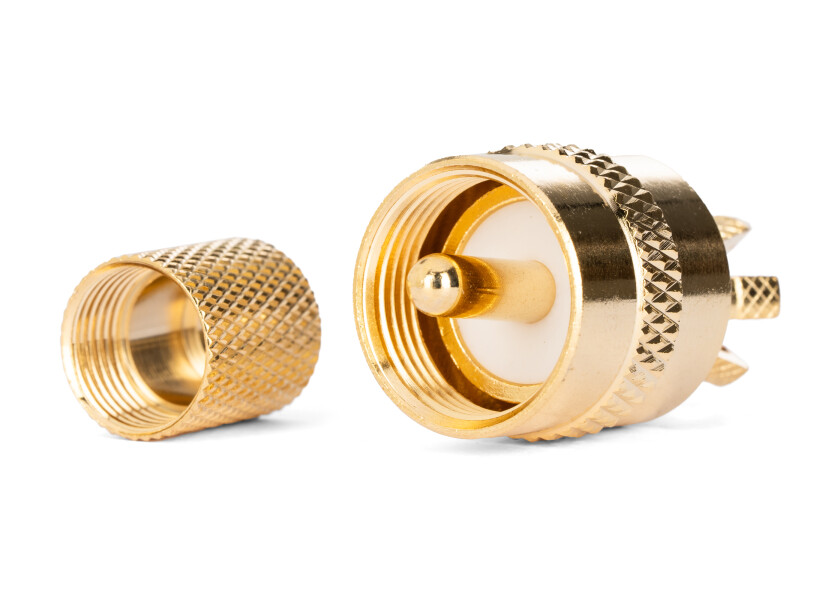

• Штекер с винтовым соединением
• Пластиковая переходная втулка (внутренний/наружный Ø 5/6 мм)
• Уплотнительное кольцо (внутренний/внешний диаметр 4/7 мм)
• Винт с накаткой

Инструкции по сборке

1. Наденьте винт с накаткой (кольцо крышки) на кабель (внутренняя резьба должна быть направлена ​​к концу кабеля).
2. Наденьте уплотнительное кольцо на кабель.
3. ВАЖНО: Конец кабеля не должен быть перекошенным, поврежденным или загрязненным.
4. Для кабелей RG 58 наденьте на кабель пластиковую переходную втулку (нейлоновый адаптер).
5. Установка упрощается, если вставить разъем PL в гнездо SO 239 (например, на антенне, радиоприемнике или разъединителе палубы) и закрепить стяжным винтом (стяжным кольцом).
6. Вставьте кабель RG8X без пластиковой переходной втулки, кабель RG 58 с пластиковой переходной втулкой как можно глубже в кабельный ввод разъема.
7. Средний штырь вилки должен ввинчиваться в сердцевину коаксиального кабеля!

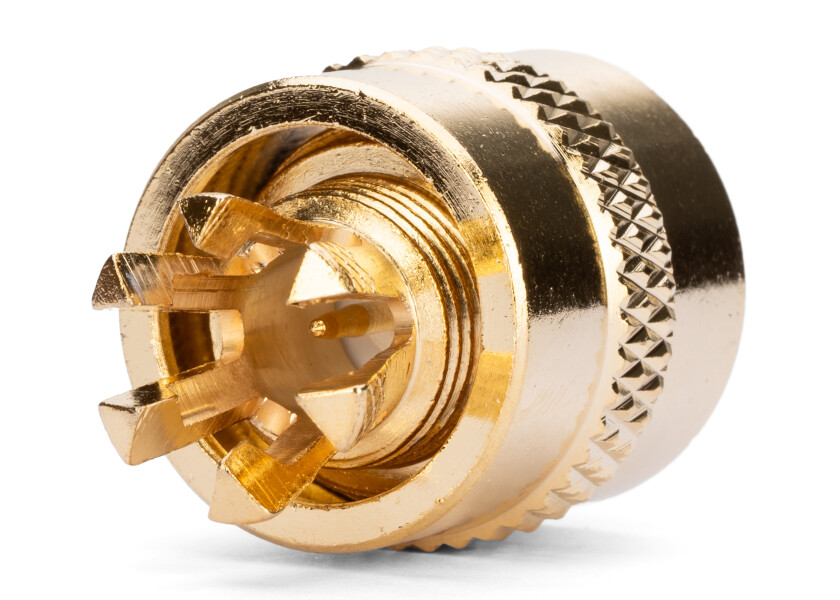

8. Приступайте ко всем трем парам когтей.
9. Наденьте уплотнительное кольцо на запрессованные захваты.
10. Наденьте резьбовое соединение с накаткой на кабельный ввод и прочно затяните.
11. Сделанный!

Советы

1. Вы также найдете коаксиальный разъем для RG58 и RG8X, выполненный по той же технологии.
2. Части этой статьи не доступны в качестве запасных частей.
