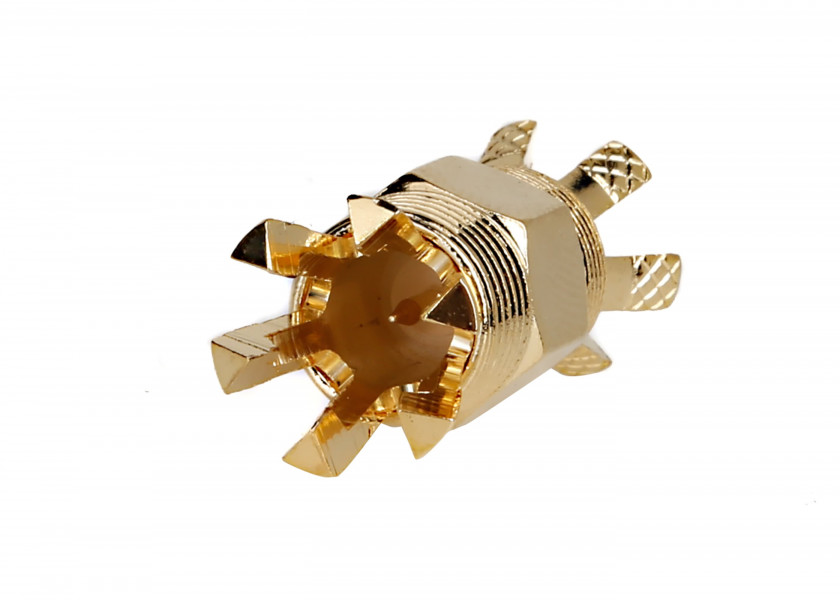

SHAKESPEARE Разъем PL258 для RG8X и RG58U / обжим и без пайки

SHAKESPEARE PL258 Разъем для RG8X и RG58U для установки без обжима и пайки. Революционный дизайн этого позолоченного разъема PL позволяет легко и быстро собрать его без каких-либо специальных инструментов.

• для кабеля RG-8X и RG58
• Быстрая и простая сборка без специальных инструментов (без обжимных клещей и паяльника).
• Высококачественное позолоченное покрытие, обеспечивающее идеальную ВЧ-проводимость и отсутствие коррозии.

Идеальное решение утомительной задачи по подключению коаксиальных кабелей RG-58U или RG8X!
Революционный дизайн этого позолоченного разъема PL позволяет легко и быстро собрать его без каких-либо специальных инструментов. Больше никаких раздражающих и отнимающих много времени измерений, зачистки, пайки или обжима! Уплотнительное кольцо защищает заглушку на кабельном вводе от брызг/струй воды.
Наш совет: Нанесите немного бескислотной смазки на резьбу винта с накаткой (крышка) и стяжного винта (стяжное кольцо). Это предотвращает проникновение влаги/воды даже в эти части штекерного соединения.

Краткое содержание

• Подходит для RG8X (внешний диаметр 6 мм), RG58U (внешний диаметр 5 мм).
• Быстрая и простая сборка без специальных инструментов (без обжимных клещей и паяльника).
• Высококачественное позолоченное покрытие, обеспечивающее идеальную ВЧ-проводимость и отсутствие коррозии.
• Ввод кабеля через встроенное водонепроницаемое уплотнительное кольцо.

Входит в поставку

• 1x коаксиальный разъем

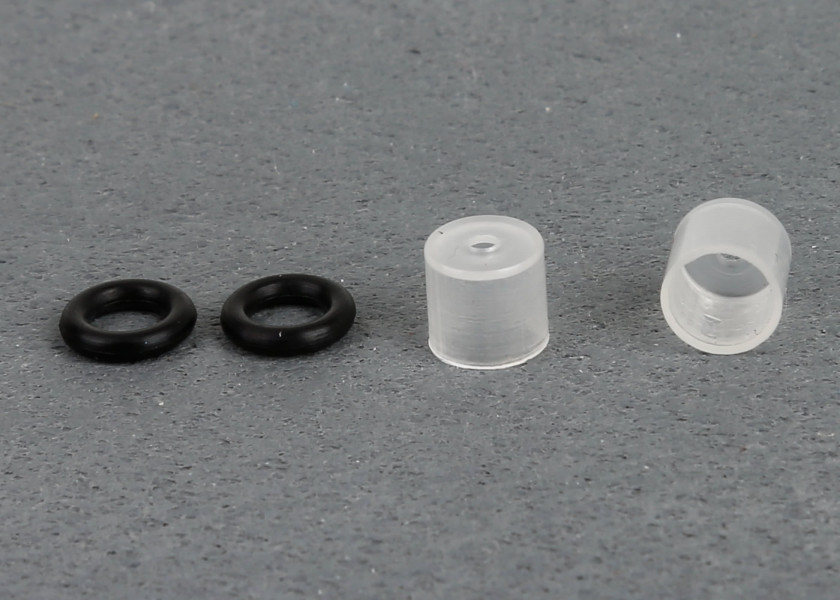

• 2 пластиковых переходных втулки (внутренний/внешний диаметр 5/6 мм)
• 2 уплотнительных кольца (внутренний/внешний диаметр 4/7 мм)

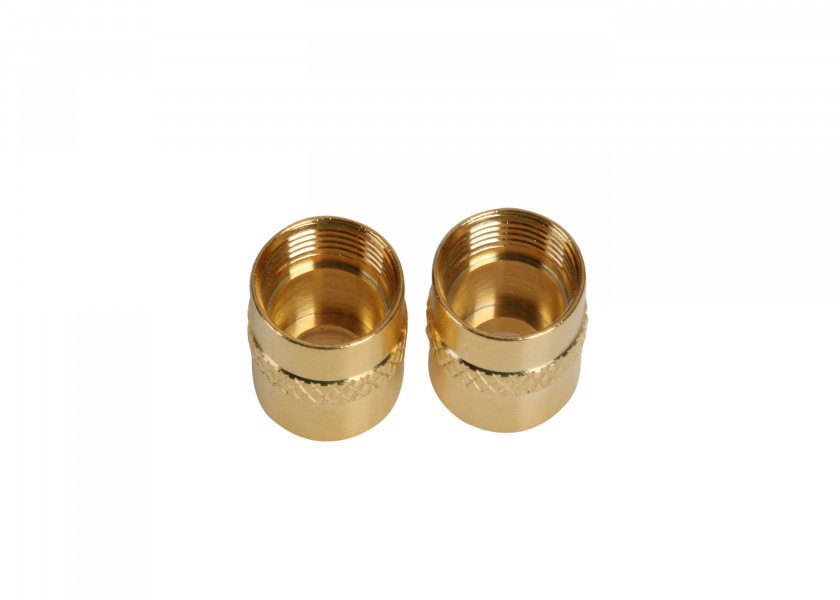

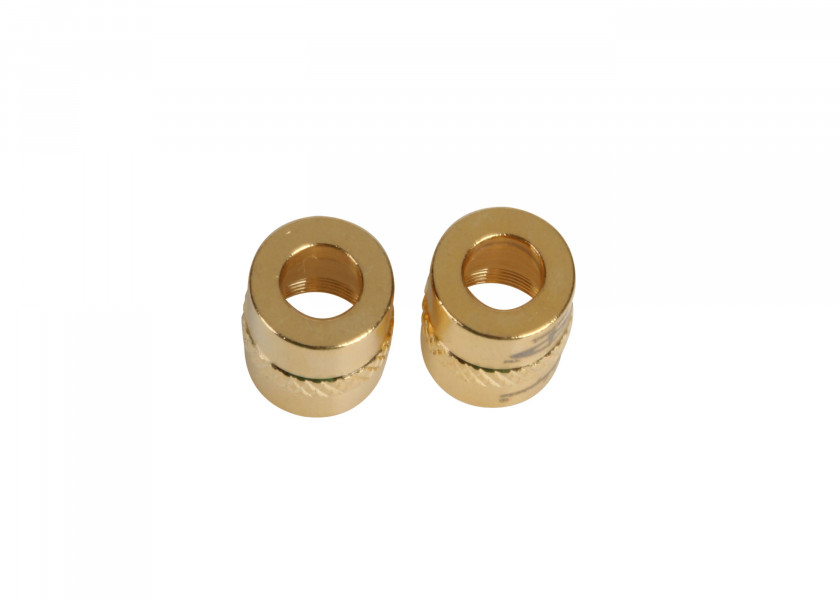

• 2 винта с накаткой

Инструкции по установке

1. Наденьте винт с накаткой (кольцо крышки) на кабель (внутренняя резьба должна быть направлена ​​к концу кабеля).
2. Наденьте уплотнительное кольцо на кабель.
   ВАЖНО: Конец кабеля не должен быть перекошенным, поврежденным или загрязненным.
   Отрежьте его прямо.
3. Для кабелей RG 58 наденьте на кабель пластиковую переходную втулку (нейлоновый адаптер).
   (При этом внешний диаметр увеличивается до размера RG8X и центрируется кабель в разъеме.)
4. Вставьте кабель RG8X без пластиковой переходной втулки и кабель RG58U с пластиковой переходной втулкой плотно и как можно глубже в кабельный ввод разъема.
   Средний штырь вилки должен ввинчиваться в сердцевину коаксиального кабеля!
5. Возьмите комбинированные плоскогубцы или плоскогубцы для водяных насосов, поместите их на шероховатые поверхности двух противоположных захватов (прокалывающих пальцев) и осторожно и равномерно вдавите захваты во внешнюю изоляцию кабеля.2 Захваты прорезают изоляцию, устанавливают контакт с экранирующей оплеткой кабеля, а также действуют как компенсатор натяжения.
   Приступайте ко всем трем парам когтей.
6. Наденьте уплотнительное кольцо на запрессованные захваты.
7. Наденьте резьбовое соединение с накаткой на кабельный ввод и прочно затяните.
8. Те же действия применимы и ко второму кабелю.
9. Сделанный!

Примечания

• В нашем ассортименте также есть разъем PL259 для RG58U и RG8X, выполненный по той же технологии.
• Отдельные части этого изделия не доступны в качестве запасных частей.
