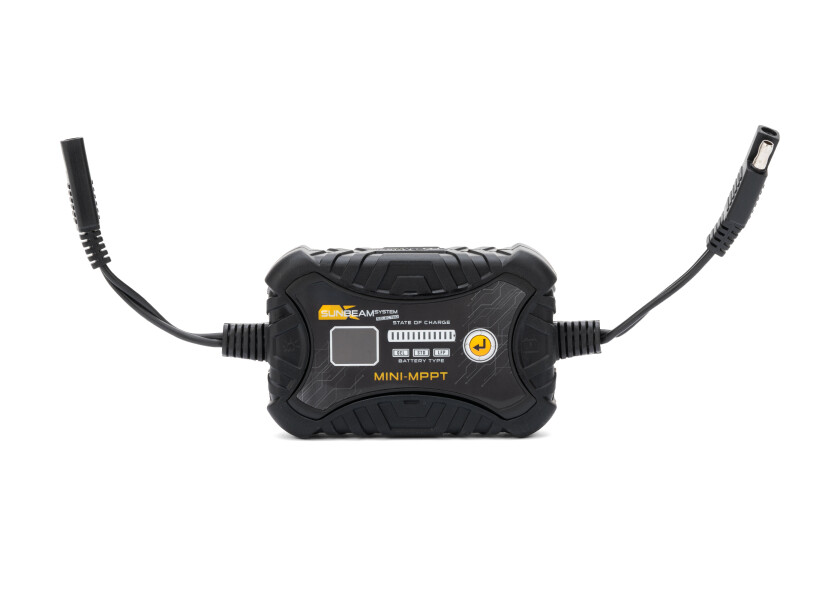

SUNBEAM MINI-MPPT Зарядное устройство Mini MPPT / портативное

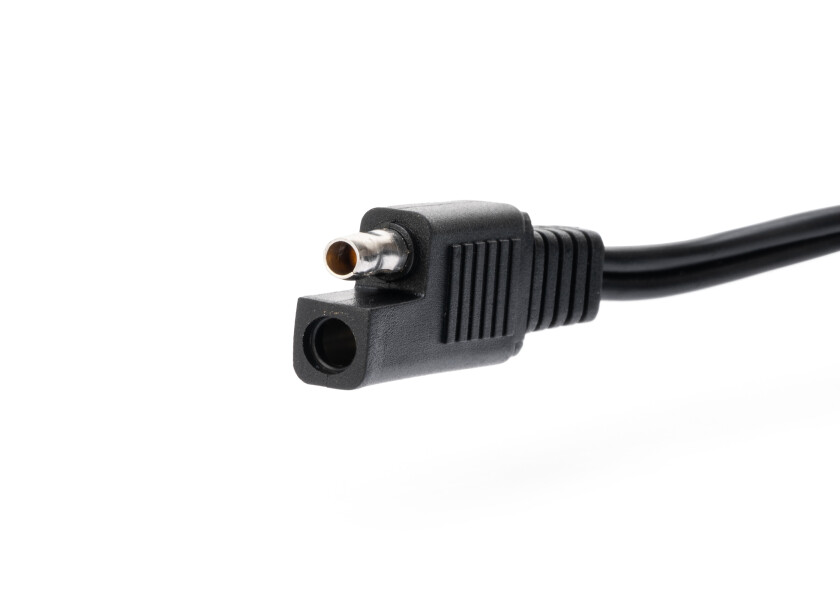

Этот компактный мини MPPT контроллер заряда идеально подходит для мобильного использования, будь то на борту или в кемпинге. Технология MPPT гарантирует, что максимальная выходная мощность модуля может быть использована в бортовой электрической системе или сохранена в аккумуляторе. Стандартизированные 2-контактные разъемы SAE контроллера заряда и кабели-адаптеры, входящие в комплект поставки, делают подключение солнечного модуля, Mini-MPPT и бортового питания или аккумулятора простым как никогда.

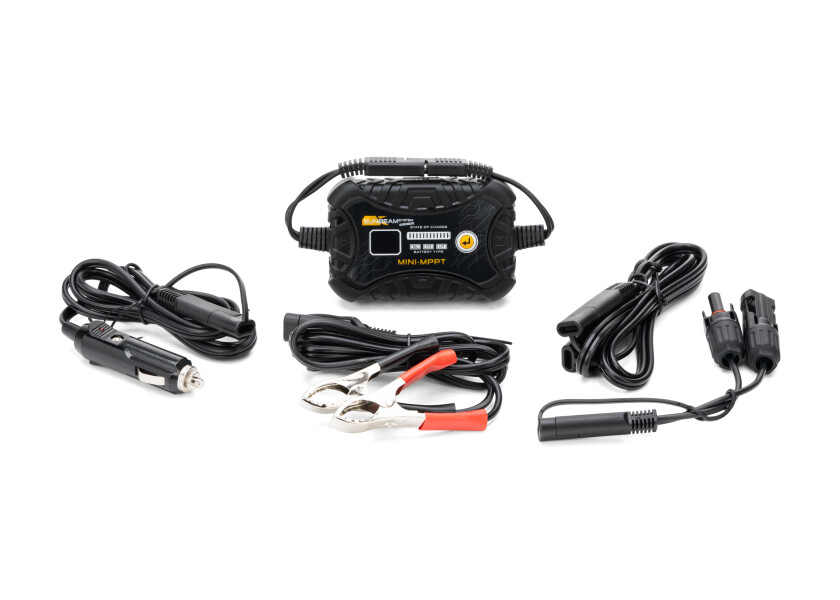

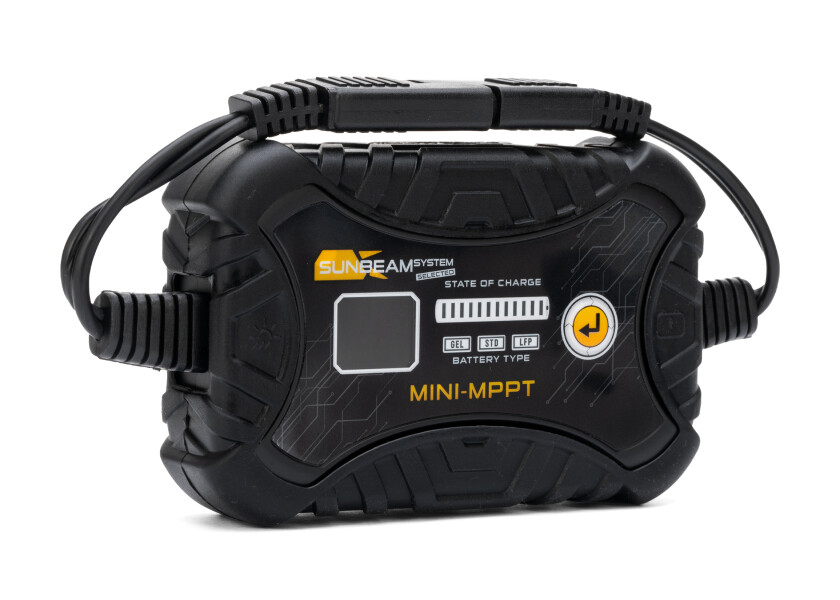

Mini-MPPT работает с усовершенствованной 4-ступенчатой характеристикой заряда. Настройки можно производить с помощью многофункциональной кнопки. Контроллер можно настроить на заряд стандартных свинцово-кислотных/AGM**, GEL или LiFePO4 аккумуляторов всего несколькими нажатиями кнопки. Функциональная кнопка также активирует небольшой инновационный ЖК-дисплей и показывает всю relevantную информацию о процессе заряда, такую как напряжение аккумулятора, ток заряда, температура устройства (°C и °F) и коды ошибок. Дисплей автоматически выключается примерно через 20 секунд после последнего нажатия кнопки. Другие маленькие светодиоды продолжают работать и указывают на прогресс заряда и выбранный тип аккумулятора. Регулятор защищен от перезаряда, перегрева и обратной полярности. В комплект входят следующие аксессуары:

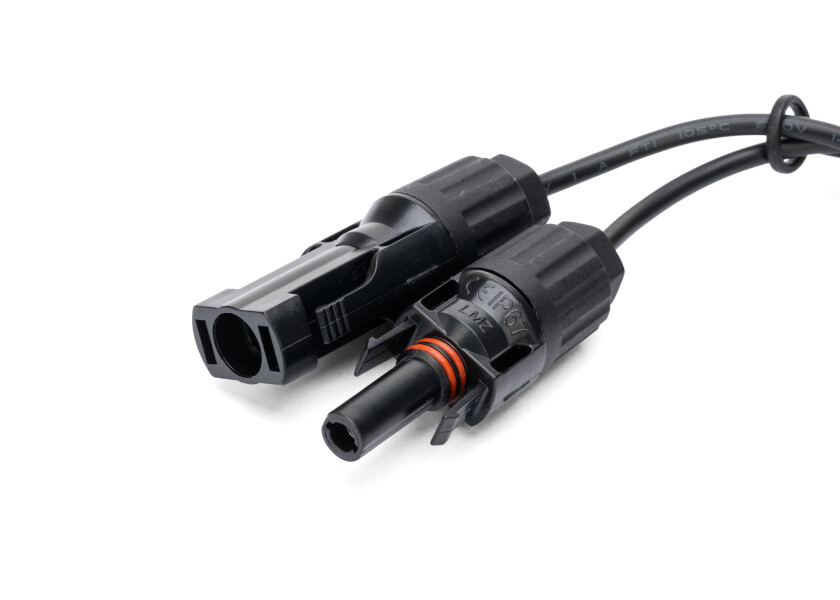

• 1x адаптер подключения солнечного модуля (2x 18AWG***) с разъемами SAE и MC4, длина ок. 20 см
• 1x удлинительный кабель (2x 18AWG) с 2 разъемами SAE, длина ок. 100 см

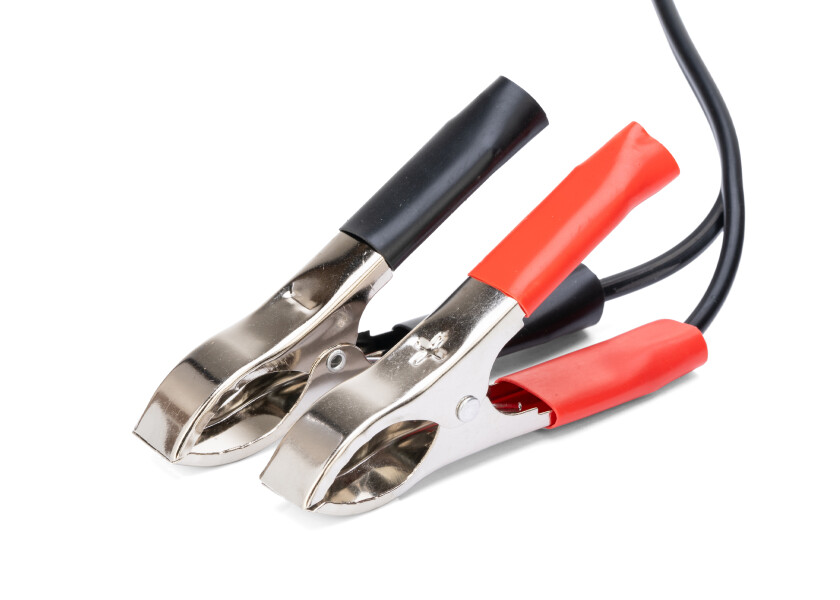

• 1x кабель подключения к аккумулятору (2x 18AWG) с крокодильными зажимами, длина ок. 100 см

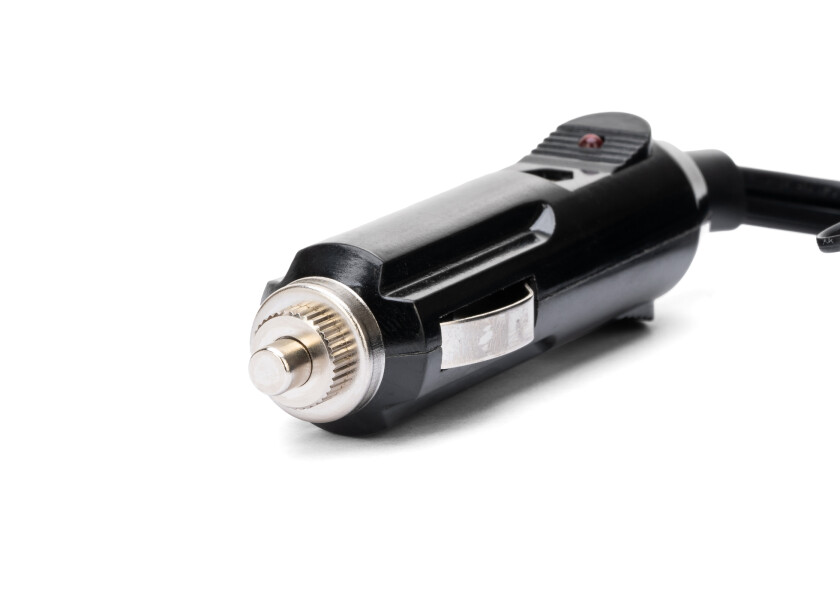

• 1x кабель подключения к бортовой электрической системе с вилкой прикуривателя, длина ок. 100 см,
  В вилку прикуривателя встроен красный светодиодный индикатор и миниатюрный предохранитель F15A (6.3x32 мм)

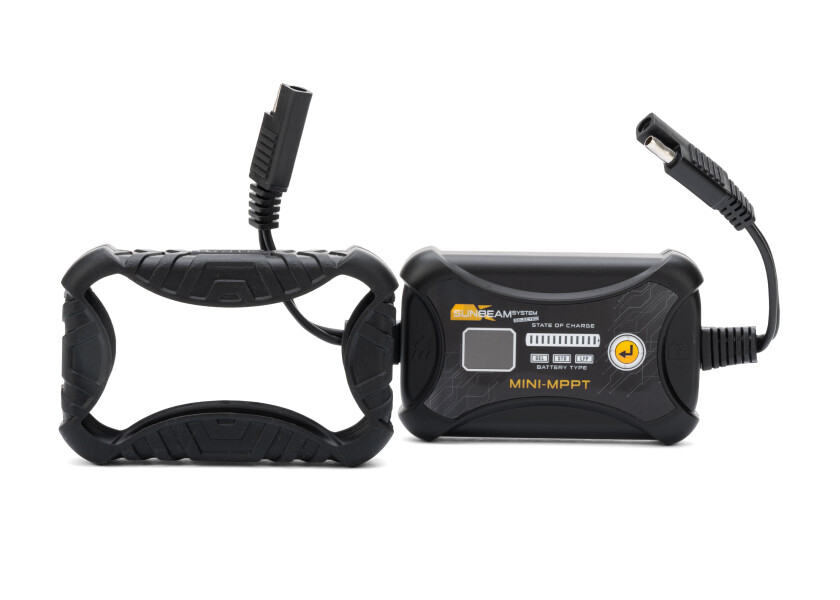

• 1x эластичная защитная крышка

Технические данные

Напряжение аккумулятора	12 В
Максимальный ток заряда	10 А
Максимальная мощность PV	140 Вт
Максимальное напряжение холостого хода PV	30 В
Рекомендуемая емкость аккумулятора	< 300 Ач (в противном случае значительно более длительное время заряда при большей емкости)
Рабочая температура	-30 до +50 °C
Собственное потребление	9 мА (15 мА при включенной подсветке)
Алгоритм заряда	4-ступенчатый, CC/буст, CV/поглощение, плавающий/поддерживающий, выравнивание ячеек/десульфатация**,
Категория защиты	IP45
Габариты (в x ш x г)	102 x 65 x 27 мм
Вес	170 г

** При постоянном подключении к аккумулятору напряжение заряда увеличивается до 14,6 В каждую неделю с характеристикой STD, чтобы привести ячейки аккумулятора к одинаковому состоянию заряда или десульфатировать их. Проверьте, подходит ли 14,6 В для вашего AGM аккумулятора. Это еженедельное увеличение напряжения не происходит с характеристикой GEL.
*** 18 AWG = 0,823 мм², для возможных удлинений следует выбрать большее сечение кабеля.


Эксплуатация
Краткое нажатие многофункциональной кнопки активирует ЖК-дисплей. Дополнительные короткие нажатия кнопки позволяют выбрать между отображением напряжения аккумулятора/тока заряда, температуры Mini-MPPT или кодов ошибок.

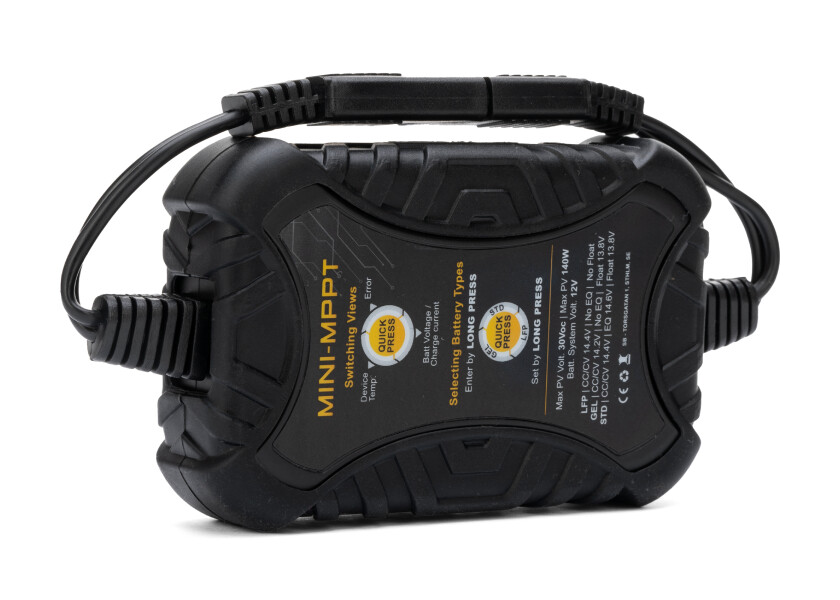

Нажатие и удержание многофункциональной кнопки активирует режим настройки характеристики аккумулятора. Дальнейшие длинные нажатия кнопки используются для выбора между STD (стандартный свинцово-кислотный) GEL или LFP (LiFePO4). Маленькие светодиоды сигнализируют о установленном типе аккумулятора.

Тип аккумулятора	GEL	STD	LFP (LiFePO4)
Напряжение буст-заряда	14,2 В	14,4 В	14,4 В
Напряжение плавающего заряда	13,8 В	13,8 В	Нет плавающего заряда
Напряжение выравнивающего заряда	Нет EQ	14,6 В	Нет EQ
Напряжение восстановления буст-заряда	13,2 В	13,2 В	-
Напряжение восстановления после глубокого разряда	12,6 В	12,6 В	12,6 В
Напряжение глубокого разряда	11,1 В	11,1 В	11,1 В
Температурная компенсация (12 В аккумулятор) -3 мВ на 2 В элемент при разнице температур 1 Кельвин	-18 мВ/К	-18 мВ/К	Нет температурной компенсации

Коды ошибок

Код ошибки	Ошибка
E00	Нет ошибки
E01	Глубокий разряд
E02	Перенапряжение аккумулятора
E06	Контроллер заряда перегрет
E10	Перенапряжение солнечной панели
E13	Вход солнечной панели подключен с обратной полярностью
E16	Аккумулятор подключен с обратной полярностью

Если отображается код ошибки, следует отключить контроллер заряда от PV модуля и аккумулятора, устранить ошибку, а затем восстановить подключения.

Примечание
Отдельные части поставляемых аксессуаров недоступны в качестве запасных частей.
