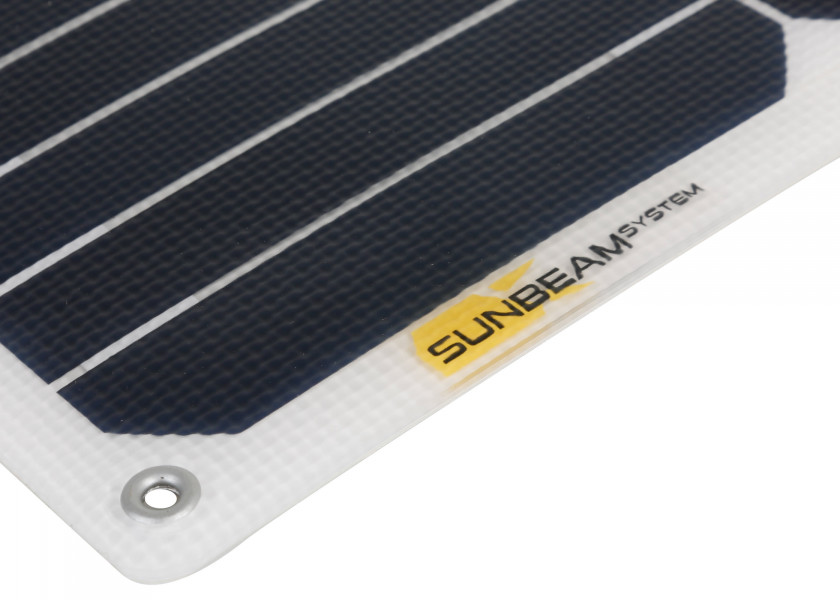

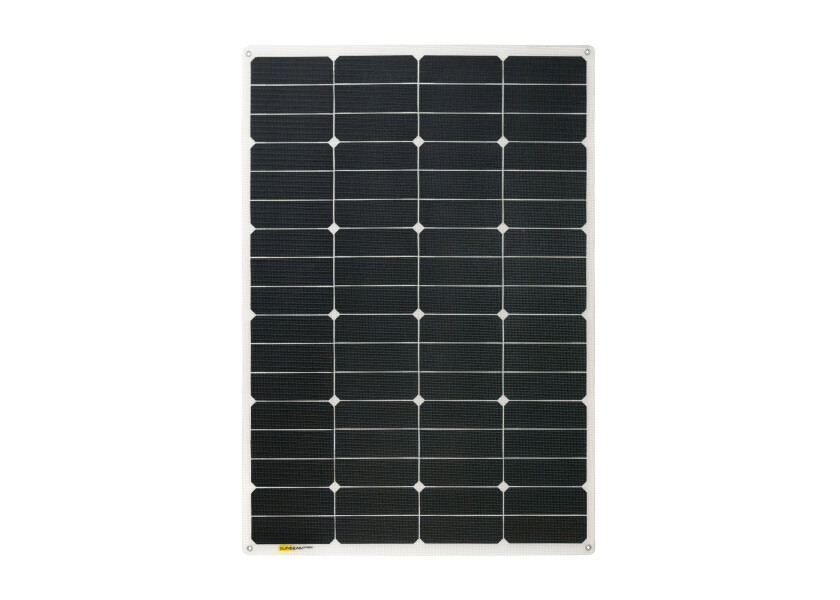

SUNBEAM T-78X54-H Солнечная панель TOUGH 78 Вт / FLUSH / 78 Вт / Полугибкая / 778 x 540 x 3 мм

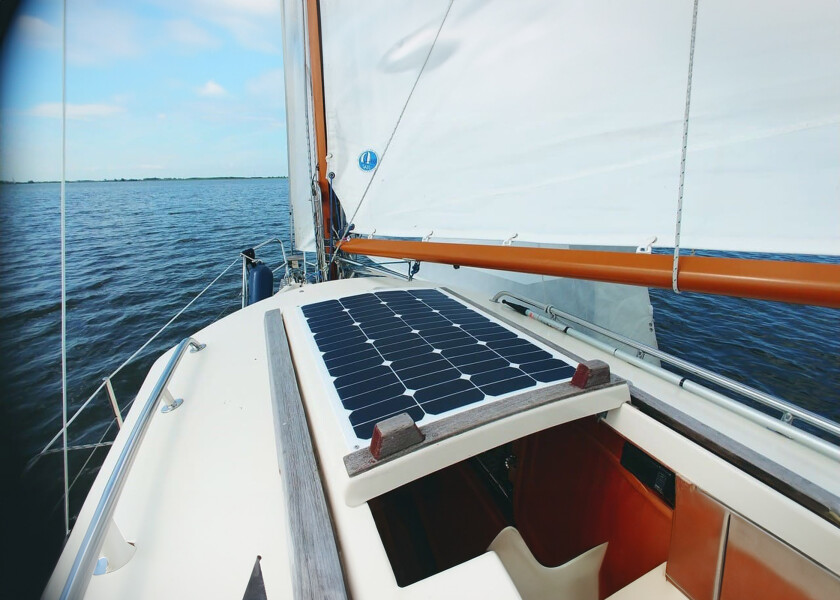

Солнечные модули SUNBEAMsystem Tough Flush (TF) являются надежным источником энергии даже в самых суровых условиях благодаря высокоэффективным элементам SUNPOWER (КПД 22,5%). Благодаря впечатляющим техническим характеристикам модули Tough-Flush часто используются в яхтенном и караванном секторе, а также в частных и промышленных автономных системах.
Поверхность этих модулей чрезвычайно прочная и устойчива к высокому УФ-излучению. Материал имеет лучшую светопропускаемость по сравнению с обычными материалами. При частичном затенении физическое расположение ячеек обеспечивает более высокую выходную мощность, чем у других модулей. Структура поверхности улучшает выработку энергии при малых углах падения света и обладает противоскользящими свойствами.

Особенности данного типа модуля
Полугибкие встраиваемые модули толщиной всего 3 мм не имеют препятствий или опасностей споткнуться на поверхности модуля, поскольку в них нет распределительной коробки. Это единственный тип модулей, который можно устанавливать почти заподлицо с поверхностью (встраиваемый монтаж)!

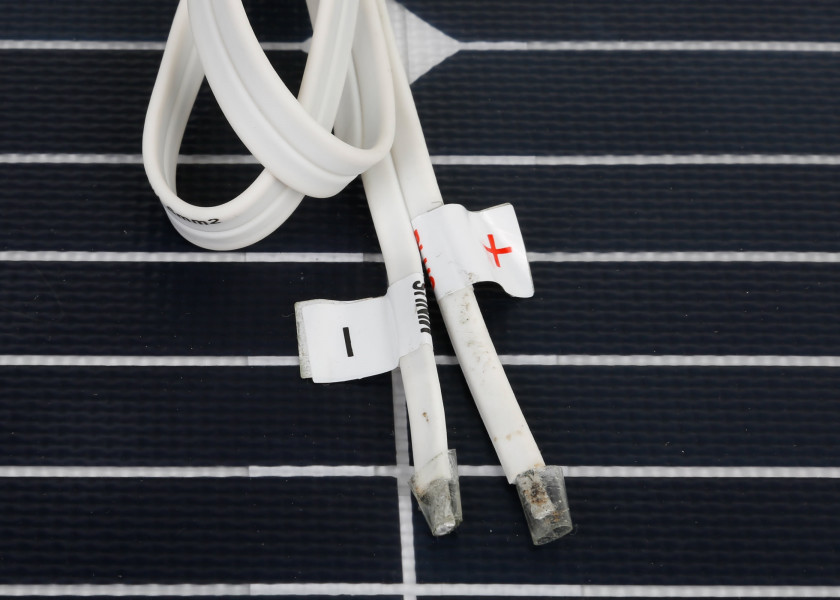

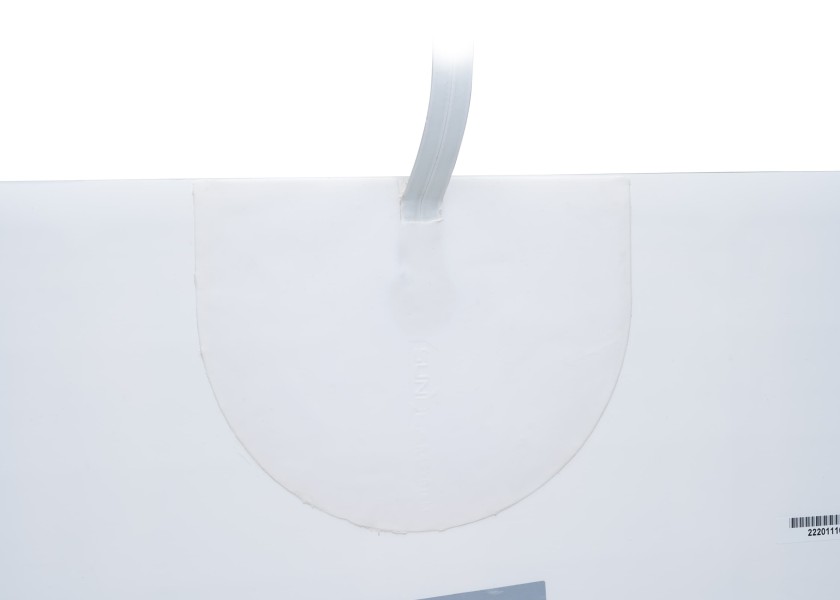

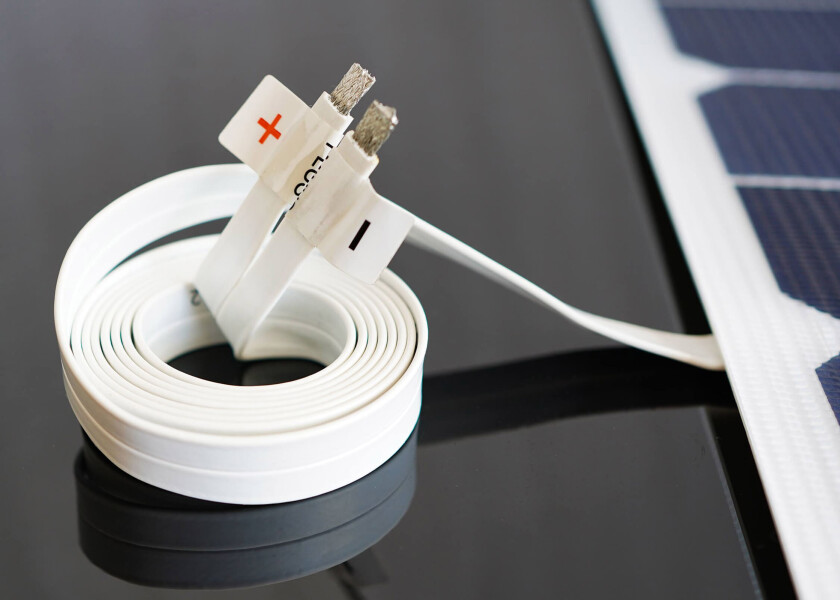

Электрическое подключение с тыльной стороны модуля осуществляется через незаметный плоский белый двухжильный кабель (2x 1,6 мм²/прибл. 1000 x 5,5 x 2,5 мм), и кабель можно проложить почти незаметно рядом с модулем на белых поверхностях/монтажных поверхностях.

Детали вкратце

• Полугибкий
• Высокий уровень эффективности
• Прочный и устойчивый к УФ-излучению
• Малый размер и высокая производительность
• Улучшенная выработка в частично затененных областях
• Повышающая выработку противоскользящая структура поверхности
• Встраиваемый монтаж (нет раздражающей распределительной коробки на поверхности модуля)

Особенная техническая особенность встраиваемых модулей
Поскольку соединительные кабели встраиваемых модулей выходят непосредственно с тыльной стороны модуля, на этих модулях нет встроенных блокирующих/байпасных диодов. (Для модулей с распределительной коробкой они обычно встроены в распределительную коробку.)

Байпасные / блокирующие диоды
Используйте байпасные / блокирующие диоды при необходимости (в соответствии с инструкцией по монтажу). Диод F1200D Шоттки (12А / 200В) подходит для модулей мощностью 5 - 350 Вт и доступен в магазинах электроники или у нас по запросу.
Для установки соединительные кабели модуля должны быть проложены в сухую монтажную зону и вместе с диодом установлены на подходящие клеммные колодки, например, item. Для мощных модулей установка «в линию» не рекомендуется, так как диоды могут сильно нагреваться при затенении модуля.
Убедитесь, что диоды имеют правильную полярность! Кольцо или точка на корпусе диода обозначает катод. Он должен быть подключен к ПЛЮСОВОМУ соединению модуля.
Важно: Неправильно или с обратной полярностью подключенные диоды могут повредить солнечный модуль.

Технические данные

Тип	T78F
Макс. мощность (Pmax)	78 Вт
Напряжение холостого хода (Uoc)	23,12 В
Ток короткого замыкания (Isc)	4,48 А
Номинальное напряжение (Ump)	19,72 В
Номинальный ток (Imp)	3,98 А
Вес	1,9 кг
Габариты (Д x Ш x В)	778 x 540 x 3 мм

Инструкция по монтажу

• В предоставленном руководстве по монтажу SUNBEAMsystem вы найдете всю необходимую информацию о правильном выборе модуля, монтаже и электрической установке. Вы также найдете краткое руководство с большим количеством полезной информации в нашем разделе загрузок.
• ВНИМАНИЕ: Для склеивания модулей разрешено использовать только SIKASIL WS605S, SIKAFLEX 298FC или ZETTEX MS POLYMER 25
• Пожалуйста, проверьте солнечные модули после получения товара или перед установкой панелей.
• Не используйте модули > 50 Вт на мягкой поверхности.
  Солнечные модули SUNBEAM Tough Flush (TF) мощностью более 50 ватт предназначены для постоянной установки на твердую поверхность. Монтаж может осуществляться путем склеивания или привинчивания.
