SUNWARE 63001000 Защитник ячейки

Защита ячеек или от горячих точек предотвращает перегрев ячеек в модуле, когда солнечный модуль частично затенен. Для этой цели на плату припаяны 2 байпасных диода. (В обычных стеклянных модулях с алюминиевыми рамами эти байпасные диоды расположены внутри соединительной коробки на задней стороне модулей). В случае повреждения диоды можно легко заменить. Эти диоды устанавливаются компанией SunWare непосредственно внутри защиты ячеек, а не внутри соединительной крышки.

Внутри защиты ячеек интегрированы 2 байпасных диода для предотвращения возможного перегрева ячеек. Также интегрирована защита от обратного тока. Поскольку все солнечные контроллеры SunWare оснащены защитой от обратного тока, здесь можно использовать выход "+" защиты ячеек. Для солнечных контроллеров без интегрированной защиты от обратного тока выберите выход "D +". Это включает диод защиты от обратного тока.

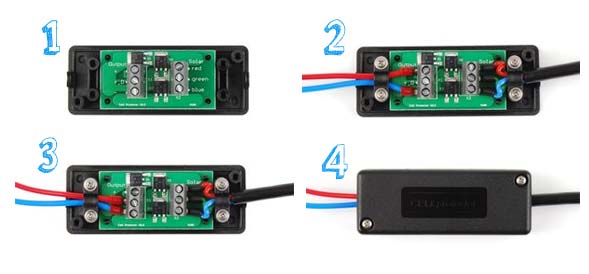

1: Защита ячеек с платой

2: Тип подключения "Байпас": слева: два кабеля к контроллеру заряда, клеммы "+", "-" (При таком подключении ячейки защищены от "эффекта горячей точки" с помощью 2 байпасных диодов)

3: Тип подключения "Байпас + защита от обратного тока": слева: два кабеля подключены к клеммам контроллера заряда: "+ _D", "-" (При таком подключении ячейки защищены 2 байпасными диодами до того, как эффект горячей точки защищен блокирующим диодом от обратного тока внутри модуля. Несколько модулей могут работать параллельно, что помогает предотвратить случайное повреждение модулей)

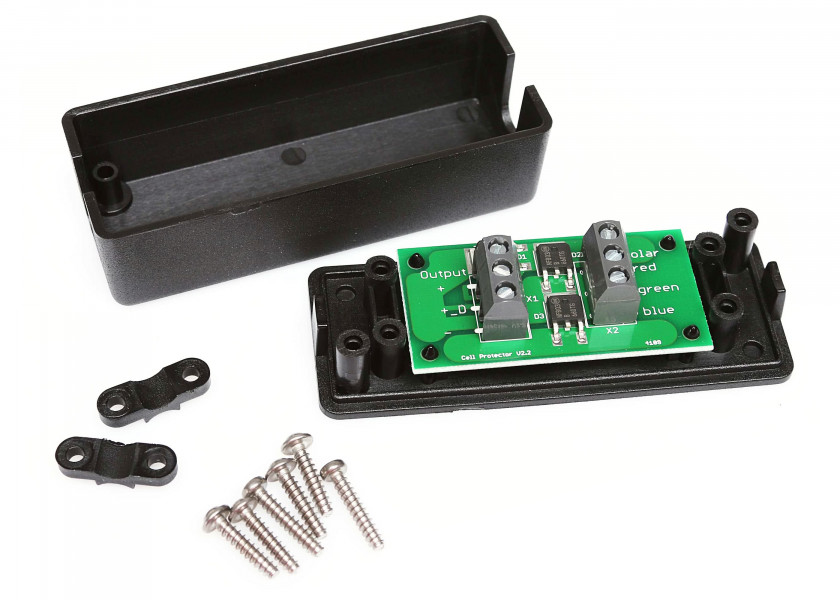

4: Защита ячеек с корпусом, Размеры: Д 88 x Ш 35 x В 25 мм

Внимание: Перед использованием вашего солнечного модуля убедитесь, что прилагаемая защита ячеек подключена! Защита ячеек не должна быть влажной или мокрой ни в коем случае. Каждый солнечный модуль SunWare должен быть подключен к концу кабеля с соответствующей защитой ячеек. Только после подключения защиты ячеек солнечные модули можно соединять последовательно или параллельно.

Сделано в Германии!
Все продукты SunWare разрабатываются, тестируются и производятся в Германии. Передняя крышка модулей также сделана в Германии. Благодаря этому высокие требования к качеству наших продуктов и материалов также могут быть гарантированы.
