SUNWARE 13800066 Миниатюрный контроллер заряда FOX-062 / ШИМ / 6,6 А

Код товара: t809336

Описание и характеристики

Документация и Сертификаты(4)

Задать вопрос

Все характеристики
Код производителя	13800066
Производитель	SUNWARE
bluetooth	нет
описание	sunware - миниатюрный регулятор заряда fox-062 / 6,6 а
тип батареи	свинцово-кислотный, agm, гель, литий (lifepo4)
зарядные выходы	1
макс. зарядный ток	6,6 а
рабочее напряжение	12 в, 24 в
тип солнечного регулятора	шим
номинальная мощность при 12 в	120 вт
макс. фотоэлектрическое напряжение холостого хода	50 в
Код поставщика	30359-bvs

Описание

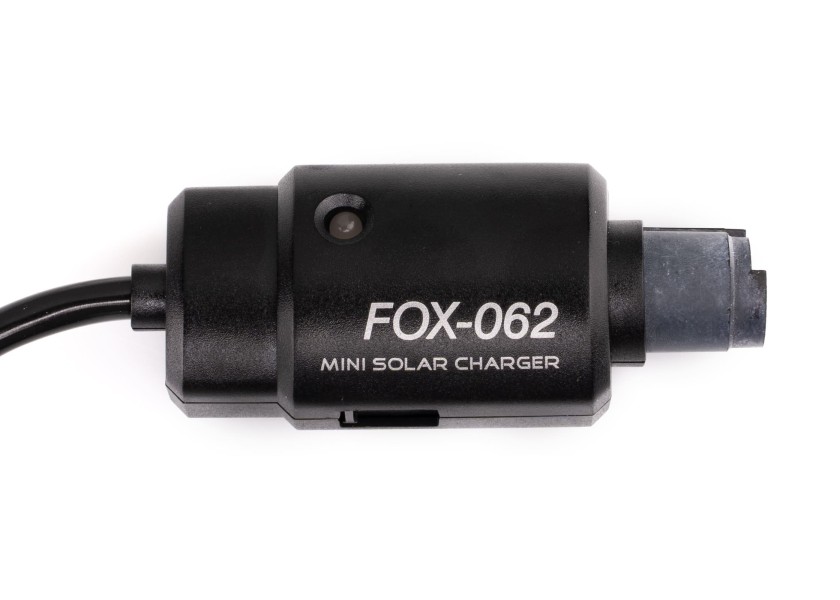

FOX-062 — это высокосовременный миниатюрный регулятор заряда для 12 В и 24 В солнечных систем. Несмотря на малый размер, защита от перезаряда рассчитана на солнечный ток 6,6 А. Это соответствует максимальной солнечной мощности 120 Вт·пик при 12 В или 240 Вт·пик при 24 В. Интегрирована защита от обратного тока.

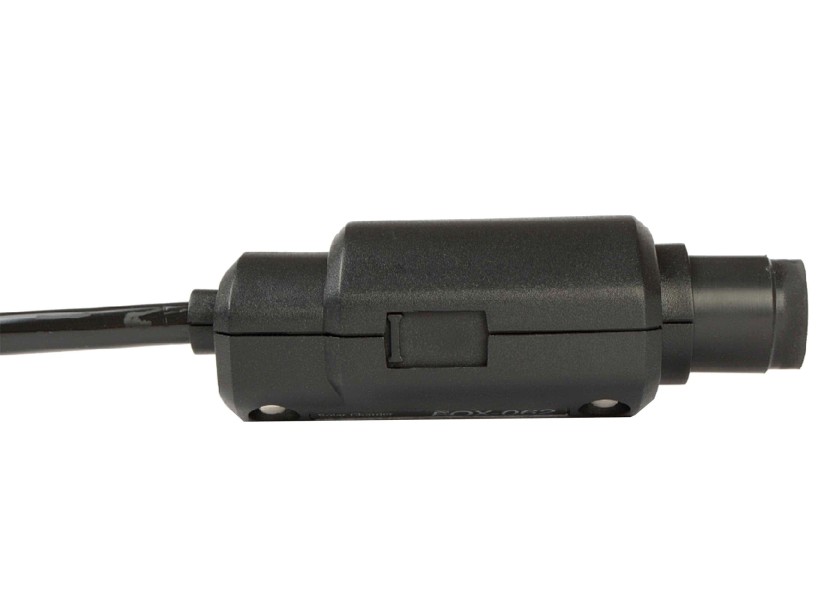

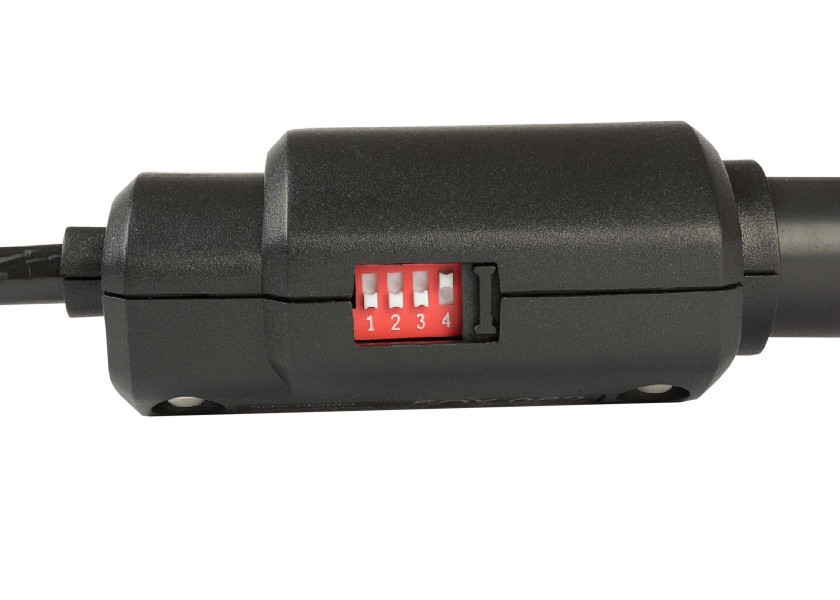

Зарядная характеристика может быть установлена для свинцово-кислотных, GEL, LiFePO4 или AGM аккумуляторов с помощью красного DIP-переключателя в корпусе контроллера. Отверстие может быть закрыто задвижкой, что исключает случайное изменение и попадание грязи.

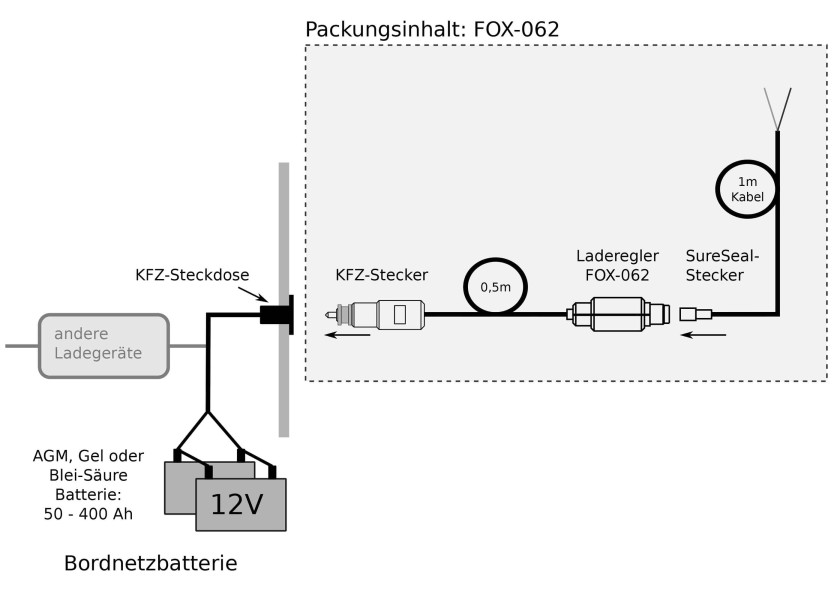

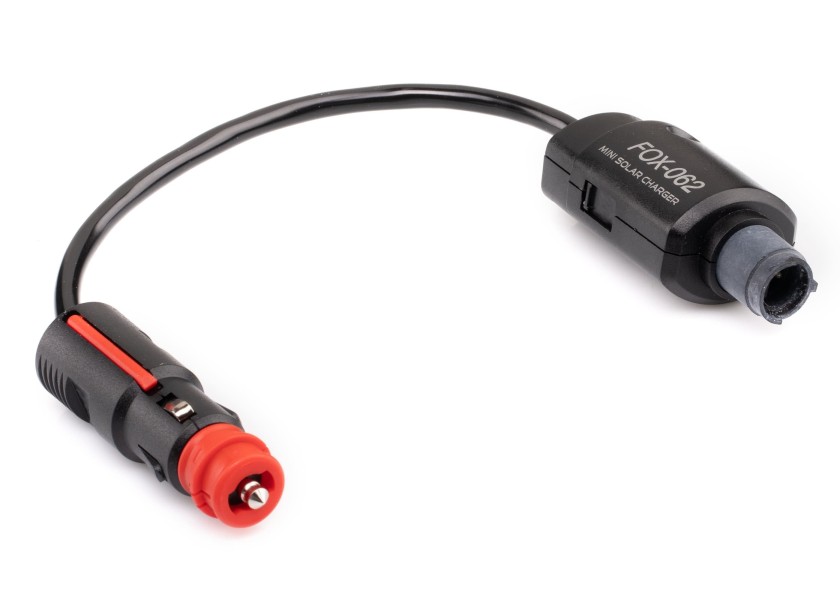

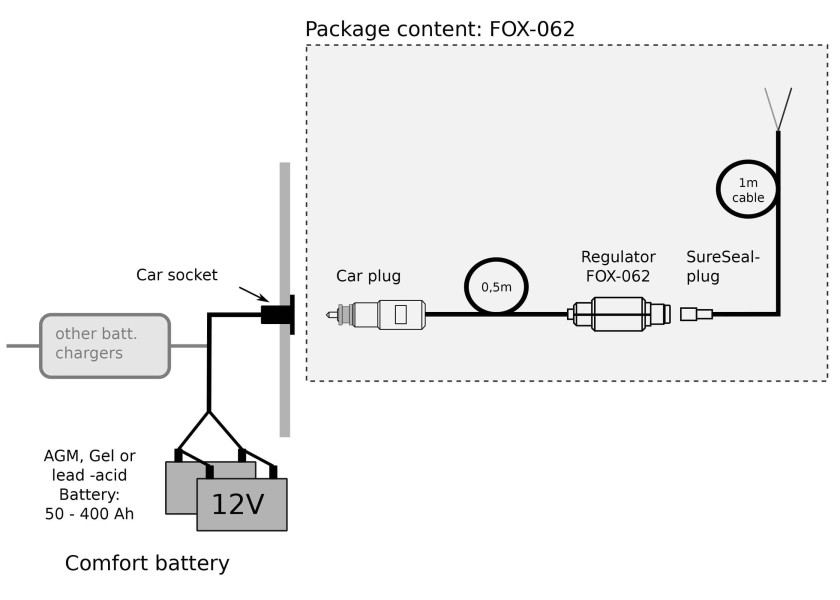

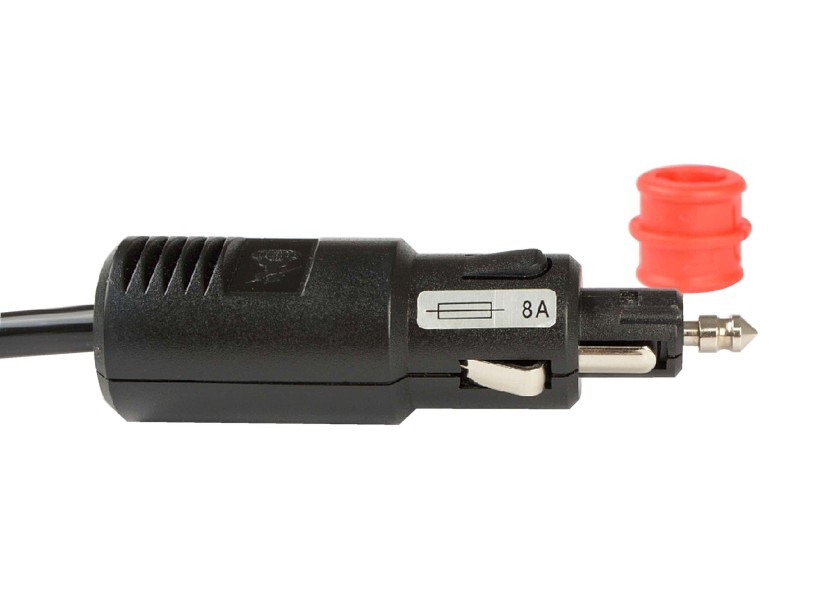

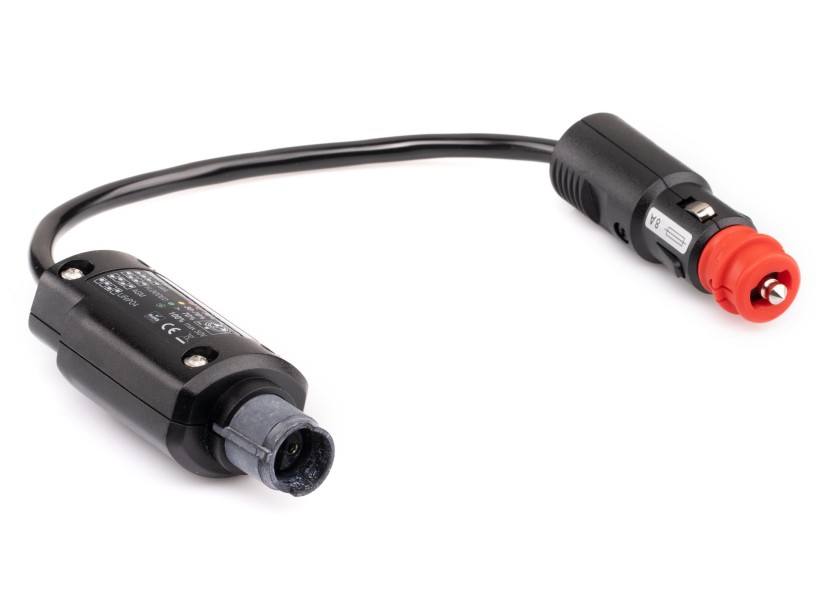

На входном конце расположен защитный разъем SureSeal, в который можно вставить вилку SureSeal. На выходном конце в сторону аккумуляторов находится автомобильный разъем со встроенной защитой. Когда красный адаптер выключен, автомобильный разъем также может использоваться.

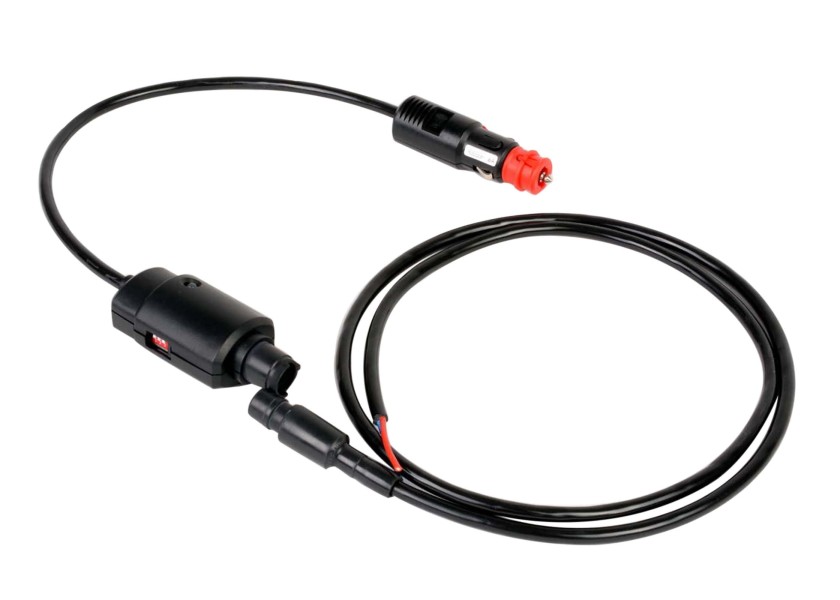

В поставку входит кабель длиной 1 м 2x1,5 мм² с вилкой SureSeal на одном конце, что позволяет подключать каждый модуль напрямую к контроллеру заряда.

Примечание: К этому контроллеру заряда можно подключать модули с максимальной выходной мощностью 120 Вт·пик в 12 В бортовой сети. В 24 В бортовой сети максимальная выходная мощность модуля не должна превышать 240 Вт·пик.

Технические данные

12 В / 24 В системное напряжение
6,6 А макс. солнечная мощность (Isc)
120 Вт солнечная мощность при 12 В
240 Вт солнечная мощность при 24 В
Подходящие напряжения модулей для 12 В систем:
- Напряжение холостого хода Uoc > 16 В и < 24 В
- Напряжение при максимальной мощности Ump > 14 В и < 20 В
Подходящие напряжения модулей для 24 В систем:
- Напряжение холостого хода Uoc > 32 В и < 48 В
- Напряжение при максимальной мощности Ump > 28 В и < 40 В
Тип аккумулятора регулируется через DIP-переключатель для свинцово-кислотных, AGM, гелевых или LiFePO4 аккумуляторов
Напряжение заряда
- Свинцово-кислотный 14,4 В
- AGM 14,5 В
- Gel 14,3 В
- LiFePO4 14,6 В
- Поддерживающий заряд 13,8 В
Многоцветный светодиодный индикатор

Высокая эффективность заряда

Этот контроллер заряда разработан как последовательный контроллер с активной защитой от обратного тока. Достигается эффективность степени заряда 98%. В отличие от MPPT-регуляторов, этот тип регулятора имеет до 20% более высокую производительность заряда при использовании 12 В или 24 В солнечных модулей. Высокие потери преобразователя полностью исключены.

Этот последовательный контроллер действительно выделяется при очень слабом освещении; в обычном MPPT-регуляторе потери сильно влияли бы на скорость потока.

Поскольку FOX-062 не имеет утечек, охладитель не требуется. Лучшее доказательство оптимальной компоновки схемы.

Автоматическое распознавание 12 В / 24 В

После подключения контроллера контроллер проверяет текущее напряжение аккумулятора и тем самым определяет системное напряжение аккумулятора. Для этого не требуется никаких настроек.

Контроллер не запустится, если напряжение аккумулятора меньше 8,6 В по соображениям безопасности, так как аккумулятор может быть неисправен.

Светодиодный дисплей

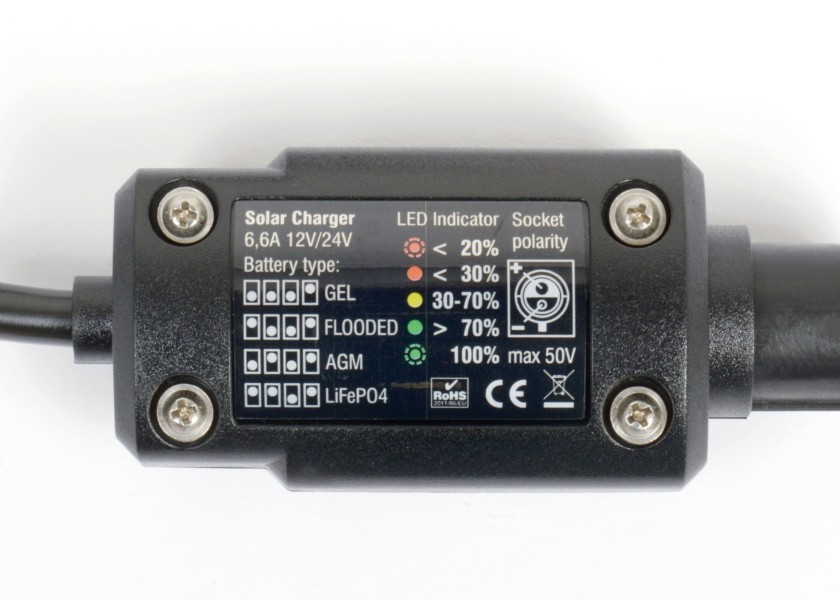

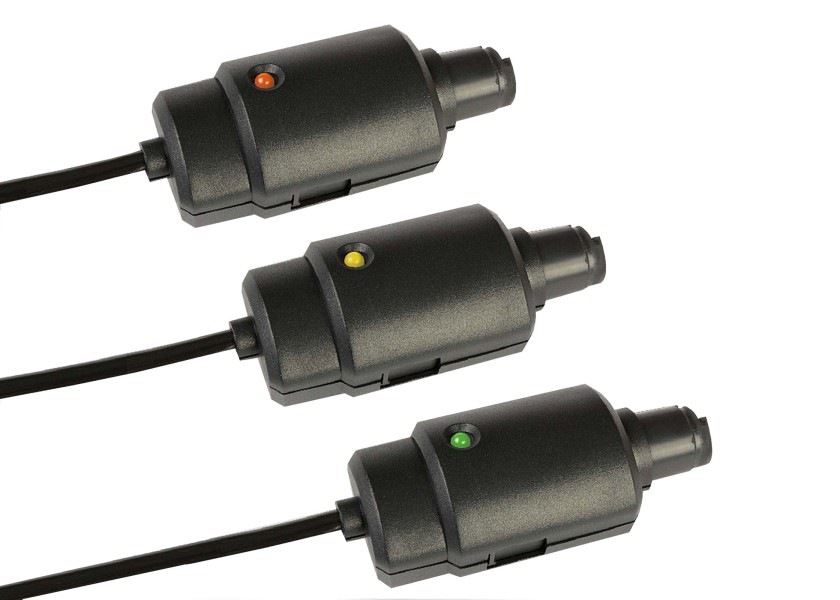

FOX-062 оснащен трехцветным светодиодом. Разнообразная информация об аккумуляторе и заряде может быть представлена путем комбинации цветов светодиода и регулировки длительности свечения или частоты мигания:

Мигающий красный: аккумулятор пуст (< 20 %)
Постоянный красный: аккумулятор низкий (< 30 %)
Оранжевый: аккумулятор нормальный (30% - 70 %)
Постоянный зеленый: аккумулятор нормальный (> 70 %)
Мигающий зеленый: аккумулятор полный (100 %)

Когда зарядный ток течет от солнечного модуля в аккумулятор, светодиод кратковременно мерцает каждые несколько секунд. Если вилка вытащена из розетки, светодиод гаснет — даже если солнечный модуль подключен.

Сделано в Германии!
Все продукты SunWare разрабатываются, тестируются и производятся в Германии. Передние крышки модулей также производятся в Германии. Благодаря этому могут быть гарантированы высокие требования к качеству наших продуктов и материалов.

По запросу доступны удлинительные кабели с вилкой и розеткой SureSeal длиной 5 или 10 м.
