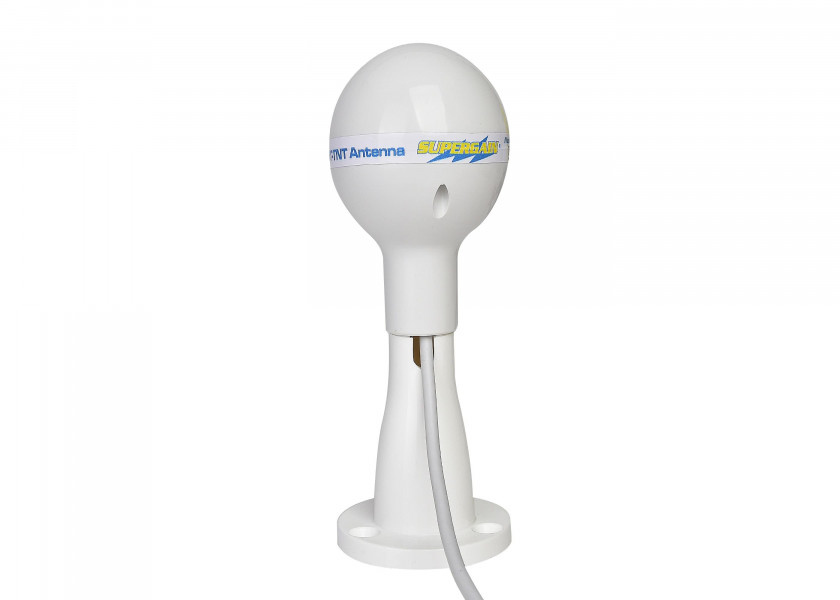

SUPERGAIN BALLADE Активная антенна DVB-T2

Маленькая, но мощная! Всенаправленная активная антенна DVB-T с необычным и компактным дизайном. Интегрированный малошумящий усилитель обеспечивает плавное усиление 23,5 дБ и гарантирует отличный прием на всех типах лодок и транспортных средств. Также может использоваться как комнатная антенна.

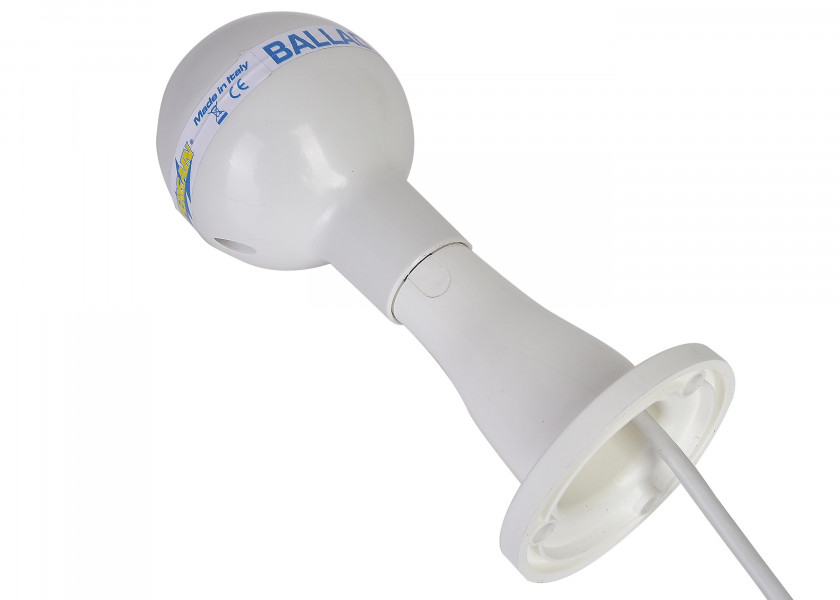

Ее компактные размеры (Ø 70 мм / 2,8" x 165 мм / 6,5" высота), интегрированное основание и малый вес позволяют легко установить. Поставляемое основание можно привинчивать или приклеивать, что позволяет использовать его как кабельный канал под палубой или в салоне автомобиля. При необходимости 5-метровый коаксиальный кабель также можно вывести из основания сбоку.

Антенну также можно монтировать на других имеющихся в продаже кронштейнах для антенн с наружной резьбой 1"-14 UNS, но коаксиальный кабель должен проходить через держатель антенны.

Усилитель антенны расположен в шаре и подключается к 12-вольтовой электрической системе через 5-метровый коаксиальный кабель.

Универсальное применение, внутри и снаружи помещений.

Подходит для приема наземных сигналов DVB-T1/2, TNT и HDTV.

Комплект поставки: Антенна с основанием и 5-метровым коаксиальным кабелем, блок питания V9114PI включая предохранитель (250 мА), 1,5-метровый телевизионный соединительный кабель, а также крепежные винты.

Антенна
Размеры

• Антенна с основанием: Ø 70 мм x 165 мм высота
• Антенна без основания: Ø 70 мм x 99 мм высота
• Основание антенны (Диаметр основания: 71 мм, размер отверстия для крепежных винтов: 56 мм, 3 монтажных отверстия: Ø 6,5 мм)
• Вес: 110 г (4 унции)
• Материал: Акрилэфир-стирол-акрилонитрил (ASA)

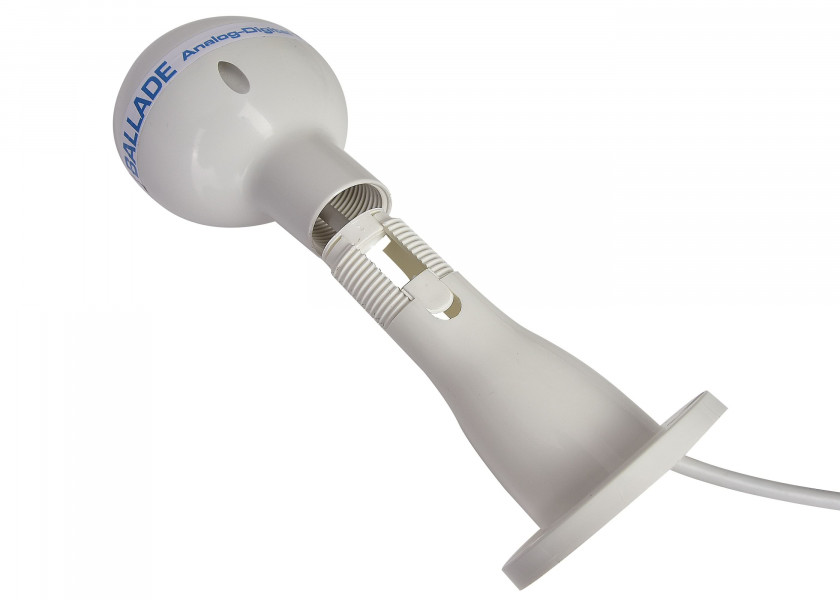

• Крепление с внутренней резьбой 1"-14 UNS, также может монтироваться на других держателях антенн с наружной резьбой 1"-14 UNS

Электрические характеристики

• Угол приема: Всенаправленный, 360°
• Поляризация: Горизонтальная
• Диапазон частот 170/890 МГц
• Средний шум: 23,5 дБ
• Коэффициент шума: 1,7 дБ
• Импеданс: 75 Ом
• Рабочее напряжение: Питание 12 В
• Потребляемый ток: Прибл. 25 мА

Кабель подключения антенны

• Коаксиальный кабель 3C-2V, 75 Ом, белый, 5 мм Ø, длина 5 м
• Готов к подключению с F-коннектором
• Макс. Ø F-коннектора: 13 мм

Телевизионный соединительный кабель

• Коаксиальный кабель 3C-2V, 75 Ом, белый, 5 мм Ø, длина 1,5 м
• Готов к подключению с F- и TV- (IEC-папа) коннекторами
• Макс. Ø коннектора: F-коннектор 13 мм / IEC-коннектор 15 мм

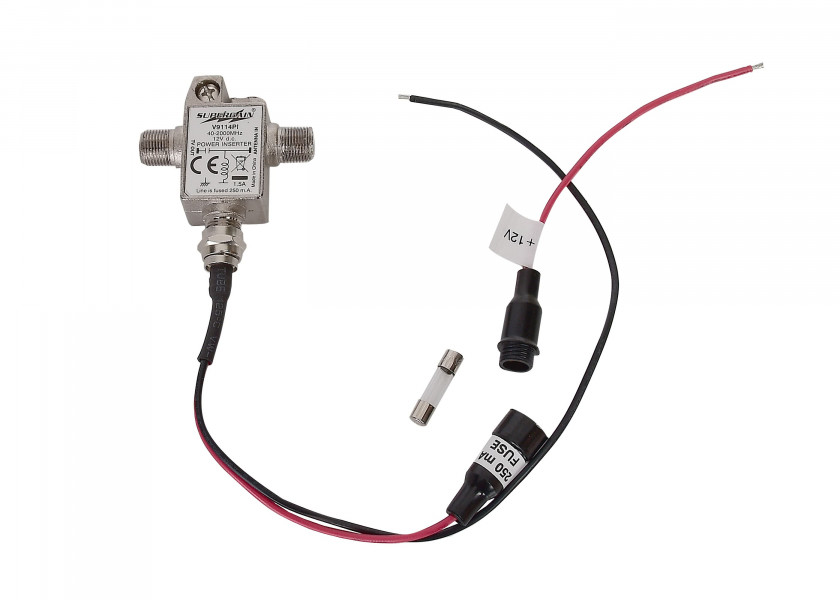

Входной коммутатор

• Размеры (Д x Ш x В): прибл. 70 x 45 x 17 мм
• F-гнездо ANTENNA IN
• F-гнездо TV OUT
• 12 В постоянного тока - два отдельных провода, длина прибл. 25 см (КРАСНЫЙ = ПОЛОЖ. 12 В (включая предохранитель), ЧЕРНЫЙ = ОТРИЦ.)
• Заземляющий зажим на корпусе (макс. сечение кабеля: 10 мм²)
• Предохранитель: 250 мА, 5 x 20 мм
• Вариант монтажа: отверстие 4 мм

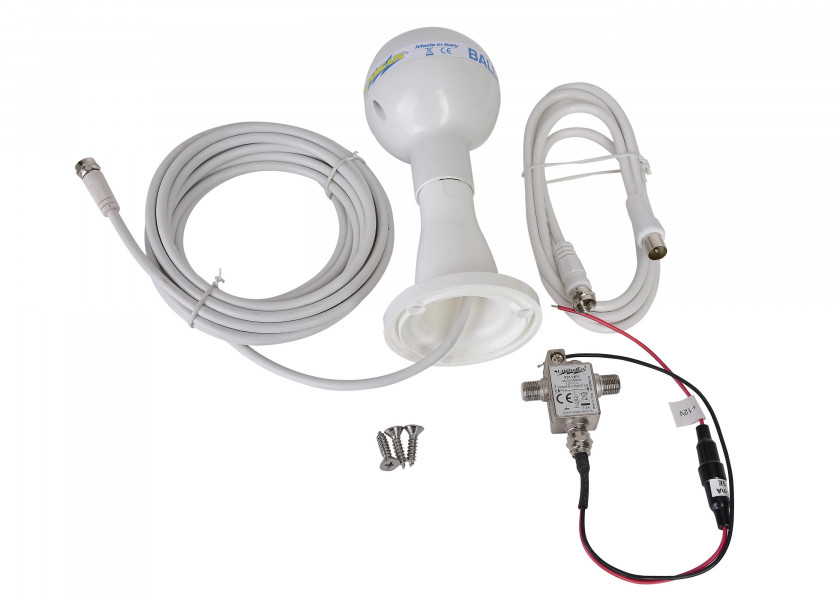

Содержание поставки

• Антенна с основанием и 5-метровым коаксиальным кабелем
• Входной коммутатор
• Телевизионный соединительный кабель: 1,5 м
• 3x винта с потайной головкой: 4,9 x 19 мм

Инструкция по монтажу

• Основание антенны можно приклеить и/или привинтить на место.

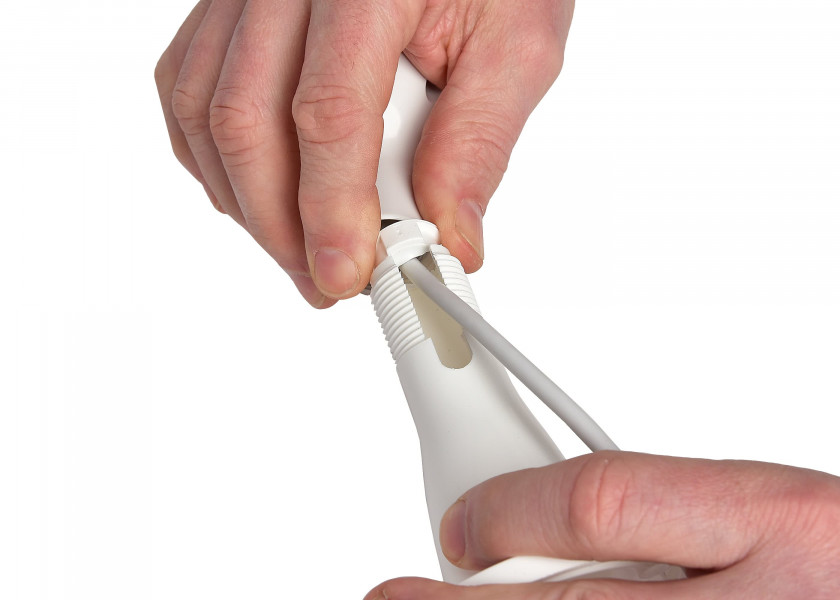

• 5-метровый коаксиальный кабель проходит через основание антенны. Кабель также можно извлечь из основания антенны, сняв небольшую крышку.
• При необходимости телевизионный соединительный кабель можно удлинить стандартными телевизионными антенными кабелями (IEC/IEC коннектор).
• При необходимости 5-метровый коаксиальный кабель можно удлинить. Малопотерные коаксиальные кабели, F-коннекторы и вилки можно найти в разделе аксессуаров.

Хотите подключить два телевизора/приемника?
Выходной сигнал из гнезда TV-OUT входного коммутатора можно распределить на 2 устройства через антенный переключатель (арт. 73108). Вам понадобятся необходимые компоненты и соединительные кабели из нашего ассортимента аксессуаров, в соответствии с вашими конкретными требованиями.

Электрическое подключение

• Сначала подключите 5-метровый антенный кабель к входному коммутатору, гнездо ANTENNA IN.
• Затем подключите 1,5-метровый телевизионный соединительный кабель к входному коммутатору, гнездо TV OUT.
• Подключите входной коммутатор к источнику питания 12 вольт после подключения коаксиальных кабелей.
• Входной коммутатор имеет клемму заземления на корпусе. Ее можно подключить к кузову транспортного средства.
• Обязательно следуйте последовательности сборки и избегайте обратной полярности!
• Несоблюдение этого может привести к короткому замыканию и, в худшем случае, к полному отказу входного коммутатора.
• Не ослабляйте/не скручивайте винтовое соединение входа постоянного напряжения!
• Провода могут оторваться от печатной платы, что может привести к неремонтопригодным повреждениям.
• Не снимайте коннекторы с коаксиальных кабелей!
• Несоблюдение вышеуказанных пунктов приведет к потере вашей гарантии.

* GLOMEX, итальянский производитель высококачественных и технологически продвинутых морских/автомобильных антенн, предлагает антенны под названием SUPERGAIN с новыми и необычными дизайнами по очень хорошему соотношению цены и производительности.
