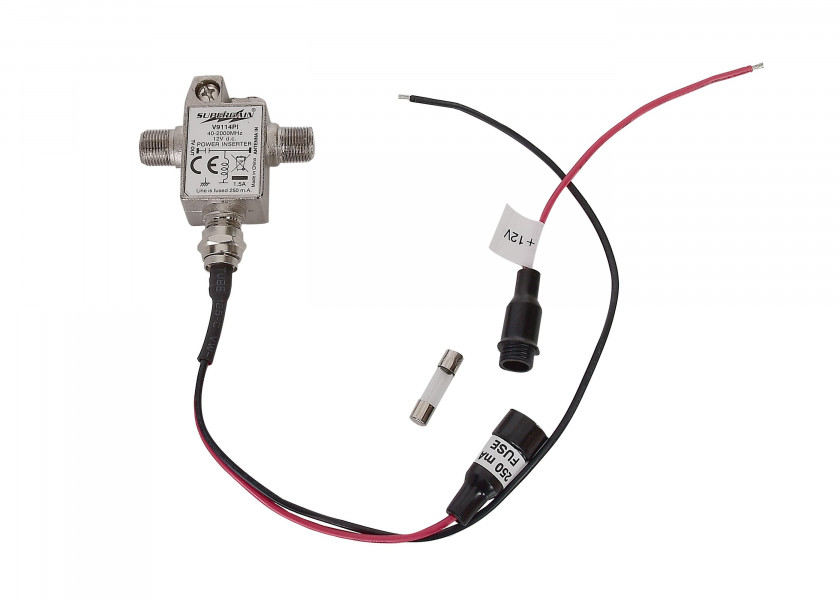

Входной переключатель SUPERGAIN DVB-T 12 В

Запасной входной переключатель на 12 Вольт V9114PI для антенн SUPERGAIN DVB-T и .
Антенны SUPERGAIN DVB-T * оснащены активным усилителем непосредственно в корпусе антенны. Питание этого усилителя осуществляется от 12-вольтовой системы постоянного тока и подается через фидер по коаксиальному кабелю к антенне. При этом путь подачи питания разделяет принимаемый и усиленный радиочастотный сигнал ТВ от постоянного напряжения.
* и некоторые антенны других производителей (GLOMEX, NARGUS и др.)


Детали

• Диапазон частот: 40 - 2000 МГц
• Рабочее напряжение: 12 В постоянного тока (бортовая сеть автомобиля)
• Размеры (Д x Ш x В): примерно 70 x 45 x 17 мм
• подключения
  • F-разъем ANTENNA IN
  • F-разъем TV OUT
  • 12 В постоянного тока - два отдельных провода, длина примерно 25 см
    КРАСНЫЙ = ПЛЮС 12 В (включая предохранитель),
    ЧЕРНЫЙ = МИНУС
  • Клемма заземления на корпусе (максимальное сечение кабеля 10 мм²)
• Предохранитель: 250 мА, 5 x 20 мм
• Возможность крепления: отверстие 4 мм

Советы и справочная информация

• Отключите рабочее напряжение от переключателя питания перед работой с коаксиальным кабелем между антенной и переключателем питания!
  Часто работы выполняются на соединениях коаксиального кабеля без предварительного отключения 12-вольтового рабочего напряжения от переключателя питания. Это может вызвать незаметные короткие замыкания, которые могут перегореть предохранитель на 250 мА. В худшем случае могут сгореть другие компоненты внутри переключателя питания *.
• Не закручивайте винт проводов подключения постоянного тока!
  При закручивании винтового соединения два провода подключения могут переплестись друг с другом (опасность короткого замыкания) или оторваться от печатной платы *.
  * Эти повреждения не подлежат ремонту, переключатель питания необходимо заменить.
• Подача питания разделяет постоянные напряжения, которые поступают либо от 12-вольтовой электрической системы, либо как 5 вольт от приемника / телевизора.
  Многие приемники DVB-T или телевизоры обеспечивают рабочее напряжение 5 вольт постоянного тока на разъеме антенны для питания активной . Часто эти 5 вольт можно включить или выключить в основных настройках.
  Благодаря разделению постоянного тока не требуется изменять настройки на приемнике / телевизоре.

Зачем антенна со встроенным усилителем?
Преимущество встроенного усилителя заключается в том, что слабые сигналы антенны уже усиливаются непосредственно в антенне и затем могут быть предоставлены приемнику / телевизору с достаточным уровнем.
Если усилитель находится вне антенны, слабые сигналы могут быть дополнительно ослаблены потерями в линии и кабеле. Если затем усилить эти сигналы, приемник / телевизор может не надежно отделить полезный сигнал от шума (мешающих частот), что приведет к помехам изображения и звука или полной потере приема.

Зачем питание через коаксиальный кабель?
Конечно, усилитель требует рабочего напряжения. Поскольку возможно одновременно передавать высокочастотный сигнал антенны и постоянное напряжение по коаксиальному кабелю, это экономит прокладку дополнительной линии для рабочего напряжения.
На борту устройство размещается в области приемника / телевизора, так как требуются оба: 12 вольт постоянного тока и сигнал антенны.
