Антенна SUPERGAIN NOMADE DVB-T

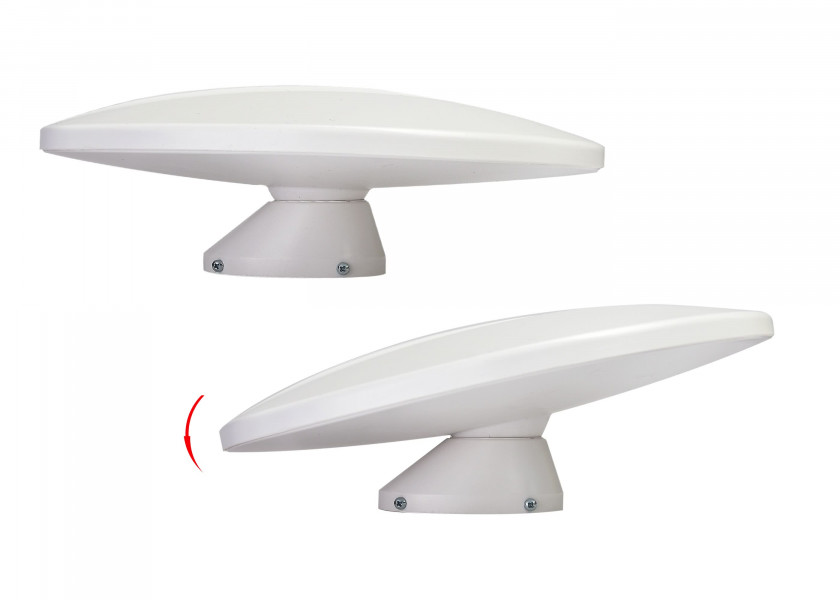

Всенаправленная антенна SUPERGAIN* NOMADE DVB-T подходит для лодок и транспортных средств всех видов благодаря компактной конструкции и малому весу. Встроенный усилитель обеспечивает коэффициент усиления 24,5 дБ. Регулируемое основание антенны можно привинчивать или приклеивать, что позволяет использовать его также в качестве кабельного канала под палубой или в салоне транспортного средства. Для неровных поверхностей возможна компенсация наклона +/- 15°.
Усилитель расположен в корпусе антенны и питается от источника питания 12 вольт через коаксиальный кабель длиной 5 м. Компактные размеры и плоская конструкция NOMADE делают антенну очень обтекаемой, а также позволяют использовать её в качестве комнатной антенны.
Подходит для приёма наземных сигналов DVB-T1 / 2, TNT и HDTV.
Комплект поставки: Антенна с регулируемым основанием и коаксиальным кабелем 5 м, проходной переключатель V9114PI, включая предохранитель на 250 мА, кабель для подключения к телевизору длиной 1,5 м и монтажные винты.

Антенна

• Размеры: Антенна с основанием: Ø 245 мм x высота 80 мм
• Вес: 200 г (7 унций)
• Материал: Акриловый эфир-стирол-акрилонитрил (ASA)

Электрические свойства

• Угол приёма: Всенаправленный, 360°
• Поляризация: Горизонтальная
• Диапазон частот 170/890 МГц
• Средний шум: 24,5 дБ
• Коэффициент шума: 1,7 дБ
• Импеданс: 75 Ом
• Рабочее напряжение: Питание 12 В
• Потребляемый ток: Приблизительно 25 мА

Кабель подключения антенны

• Коаксиальный кабель 3C-2V, 75 Ом, белый, Ø 5 мм, длина 5 м
• Готов к подключению с F-коннектором
• Макс. Ø F-коннектора: 13 мм

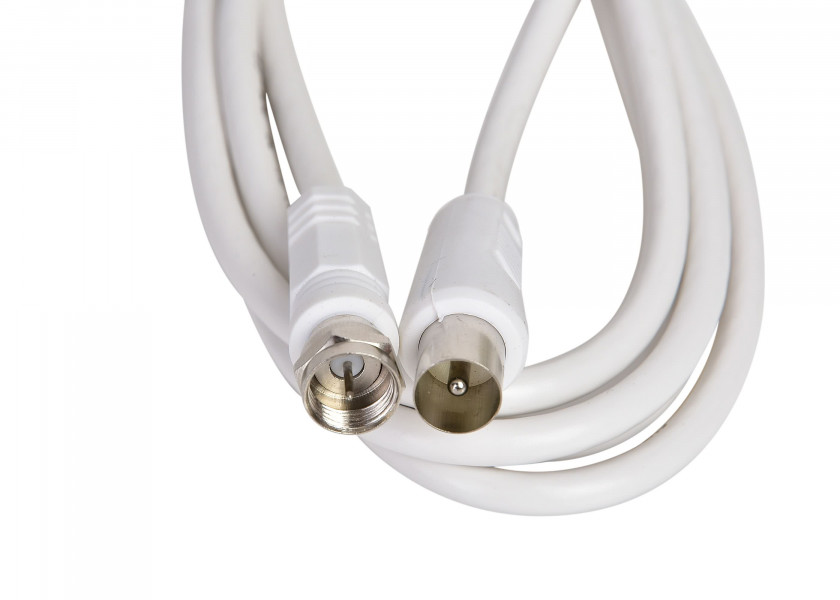

Кабель подключения к телевизору

• Коаксиальный кабель 3C-2V, 75 Ом, белый, Ø 5 мм, длина 1,5 м
• Готов к подключению с F- и TV- (IEC-папа) коннекторами
• Макс. Ø коннектора: F-коннектор 13 мм / IEC-коннектор 15 мм

Проходной переключатель

• Размеры (Д x Ш x В): приблизительно 70 x 45 x 17 мм
• F-разъём ANTENNA IN
• F-разъём TV OUT
• 12 В постоянного тока - два отдельных провода, длина приблизительно 25 см (КРАСНЫЙ = ПОЛОЖИТЕЛЬНЫЙ 12 В (включая предохранитель), ЧЁРНЫЙ = ОТРИЦАТЕЛЬНЫЙ)
• Заземляющий зажим на корпусе (макс. сечение кабеля: 10 мм²)
• Предохранитель: 250 мА, 5 x 20 мм
• Вариант монтажа: отверстие 4 мм

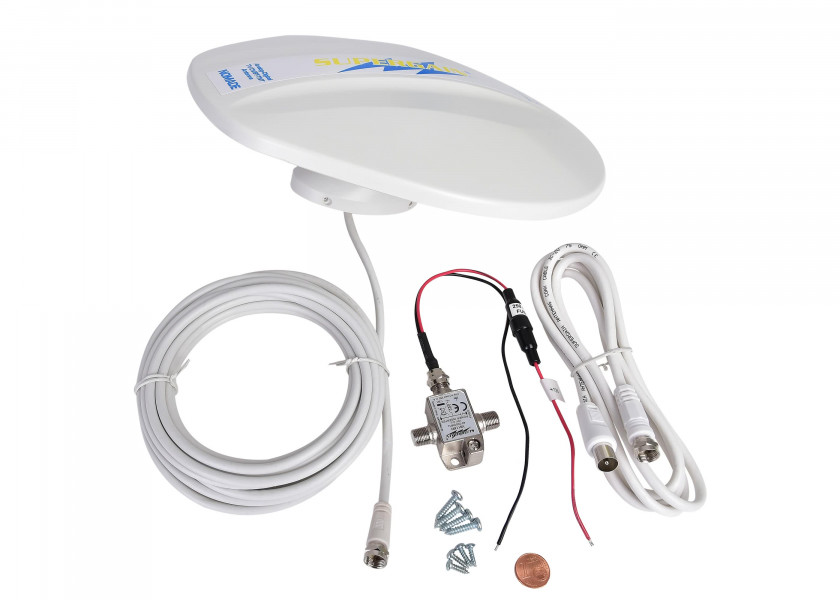

Содержание поставки

• Антенна с основанием и коаксиальным кабелем 5 м
• Проходной переключатель
• Кабель подключения к телевизору: 1,5 м
• 4x винта с потайной головкой: 3,5 x 16 мм
• 4x винта с потайной головкой: 2,9 x 9,5 мм

Инструкции по монтажу

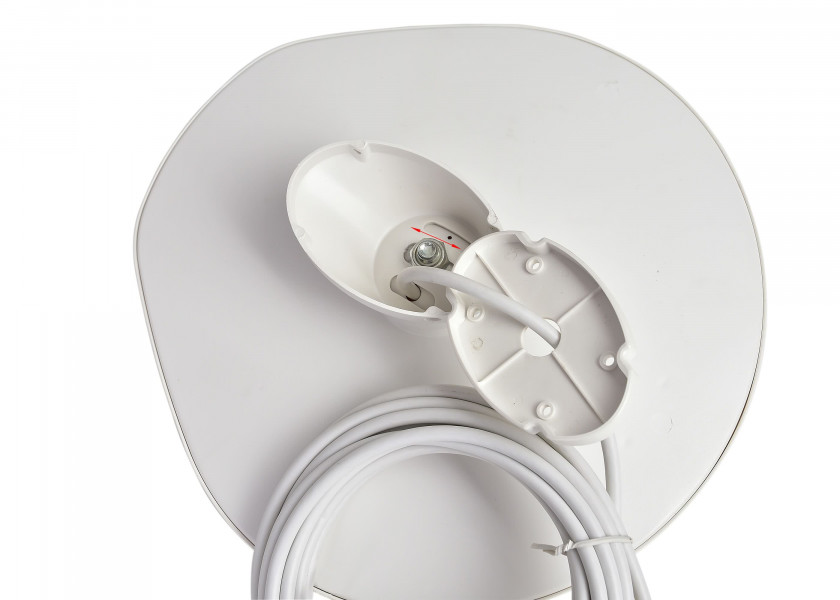

• Основание антенны можно приклеить и/или привинтить на место.
• Коаксиальный кабель длиной 5 м проходит через основание антенны.
• При необходимости кабель подключения к телевизору можно удлинить стандартными телевизионными антенными кабелями (IEC / IEC коннектор).
• При необходимости коаксиальный кабель длиной 5 м можно удлинить. Малопотерные коаксиальные кабели, F-коннекторы и штекеры можно найти в разделе аксессуаров.

Электрическое подключение

• Сначала подключите антенный кабель длиной 5 м к проходному переключателю, разъём ANTENNA IN.
• Затем подключите кабель подключения к телевизору длиной 1,5 м к проходному переключателю, разъём TV OUT.
• Подключите проходной переключатель к источнику питания 12 вольт после подключения коаксиальных кабелей.
• Проходной переключатель имеет клемму заземления на корпусе. Её можно подключить к кузову транспортного средства.
• Обязательно соблюдайте последовательность сборки и избегайте обратной полярности!
• Несоблюдение этого может привести к короткому замыканию и, в худшем случае, к полному отказу проходного переключателя.
• Не ослабляйте/не скручивайте винтовое соединение входа постоянного напряжения!
• Провода могут оторваться от платы, что может привести к необратимому повреждению.
• Не снимайте штекеры с коаксиальных кабелей!
• Несоблюдение вышеуказанных пунктов приведёт к потере гарантии.

* GLOMEX, итальянский производитель высококачественных и технологически продвинутых морских/автомобильных антенн, предлагает антенны под названием SUPERGAIN с новыми и необычными конструкциями по очень хорошему соотношению цены и производительности.
