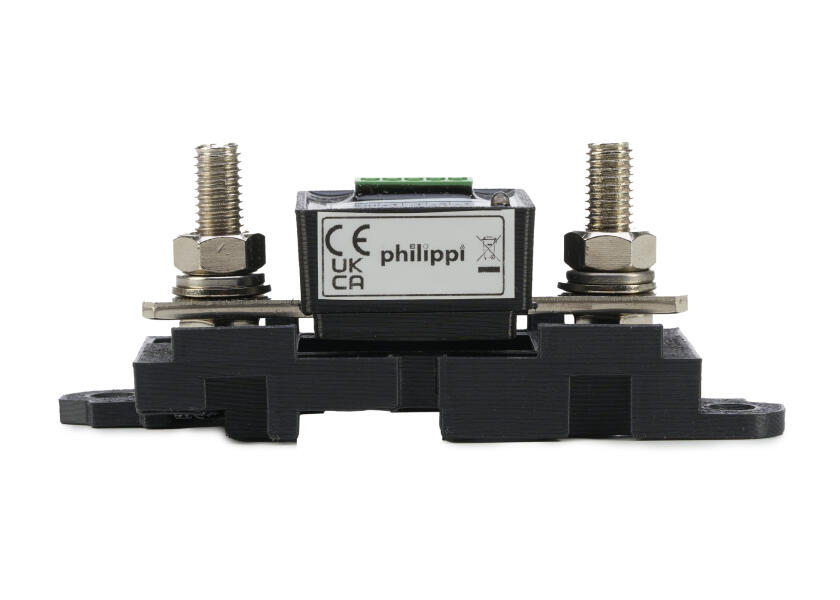

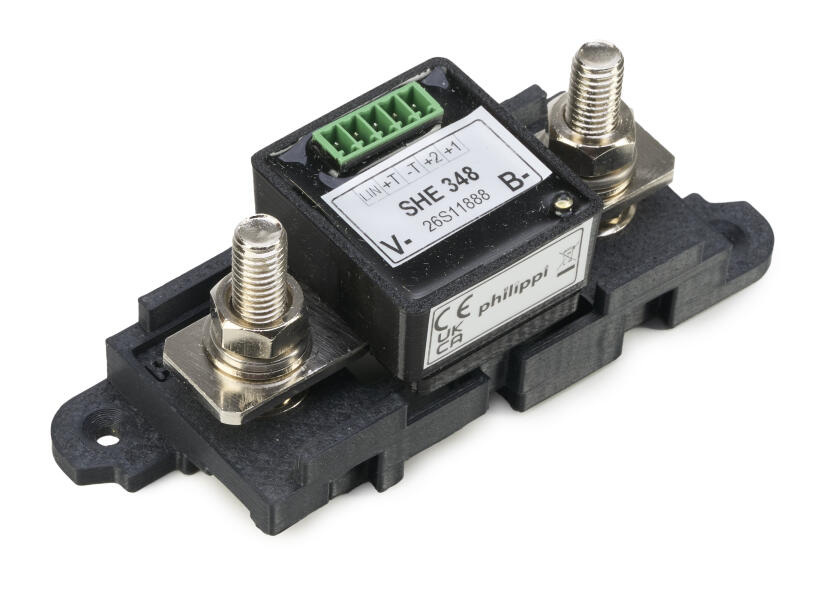

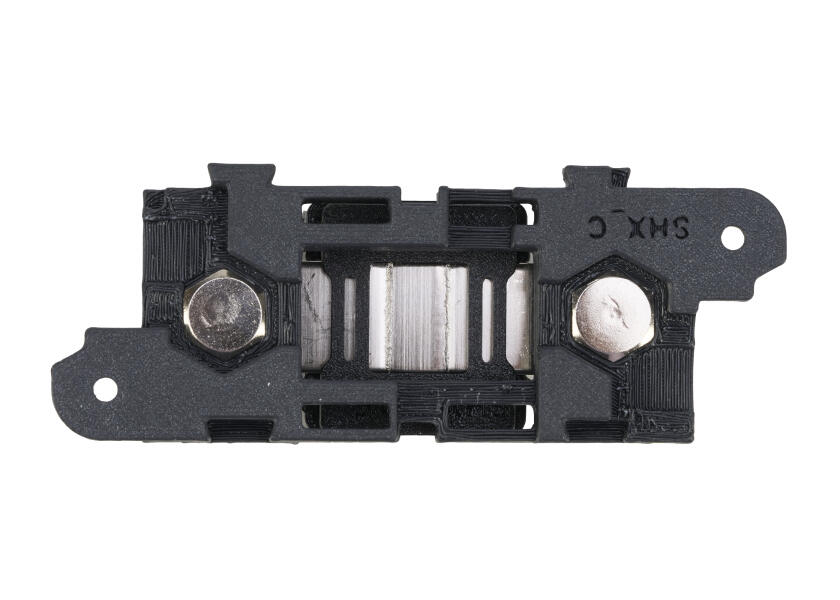

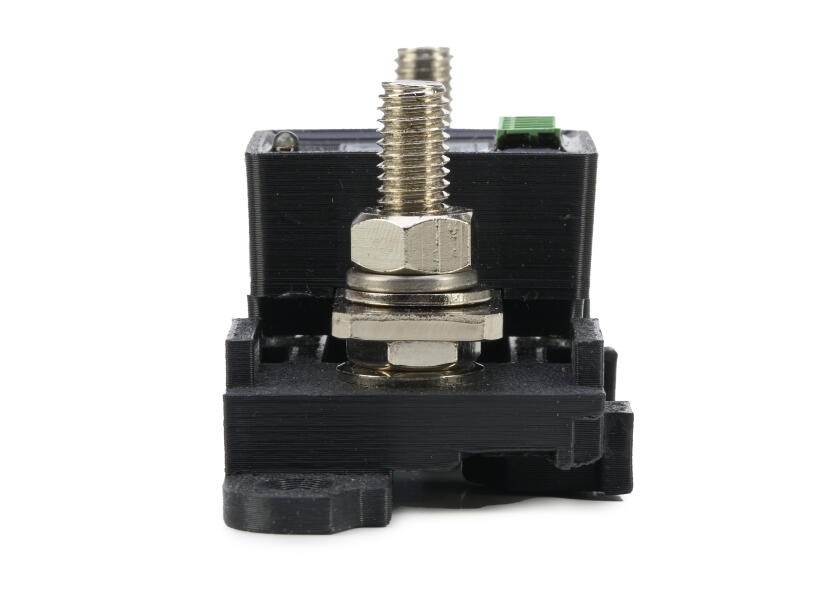

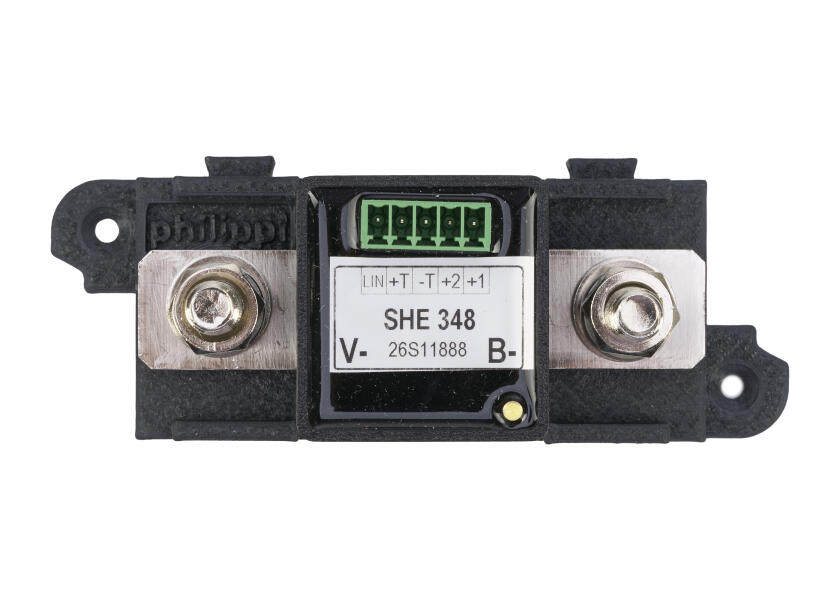

PHILIPPI SHE348 Шунт управления аккумулятором

Цифровой шунт управления батареей SHE348 совместим с мониторами батарей BTM и BLS от Philippi. Эти мониторы батарей также установлены в панелях Bavaria Refit. Шунт устанавливается в отрицательной линии потребительской батареи. Он питается через линию измерения напряжения потребительской батареи.
Предназначен для непрерывных токов заряда и разряда до 300 А и емкостей батарей до 1000 Ач.

Инструкции по установке:
Шунт подключается к монитору батареи BMT, который также установлен в панели Bavaria Refit Panel, через интерфейс шины LIN. Для этого требуется одножильный кабель с сечением не менее 1 мм² и не более 1,5 мм².

Технические данные:

• Непрерывная нагрузочная способность: 300 А
• Кратковременная нагрузочная способность (1 мин): 600 А
• Пиковая нагрузочная способность (0,5 сек): 1500 А
• Рабочее напряжение: 8-40 В постоянного тока
• Диапазон измерений: 10 мА - 1500 А
• Подключение: болт M8
• Размеры (ДxШxВ): 118 x 40 x 65 мм
