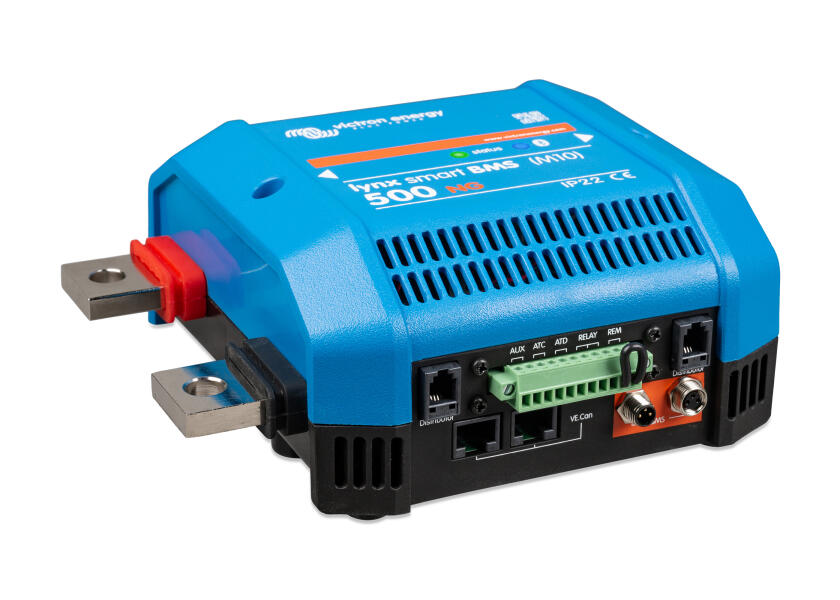

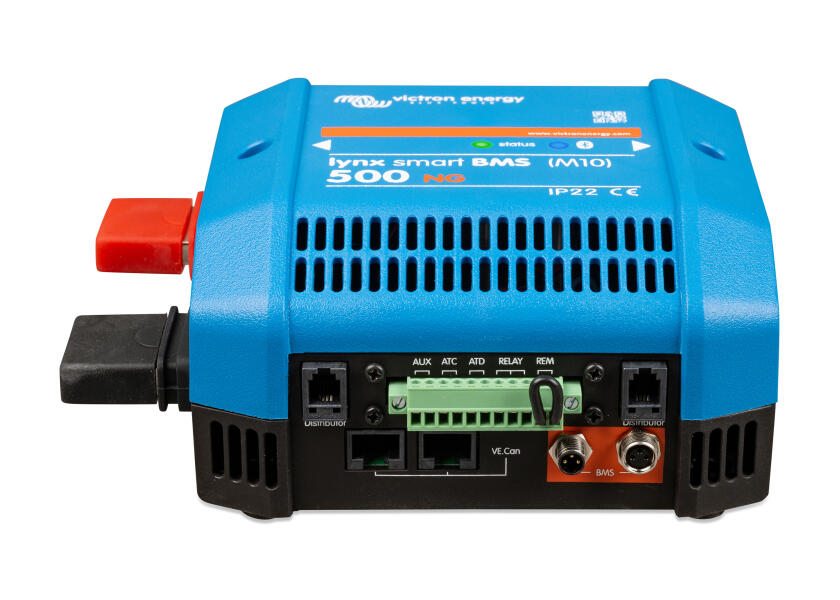

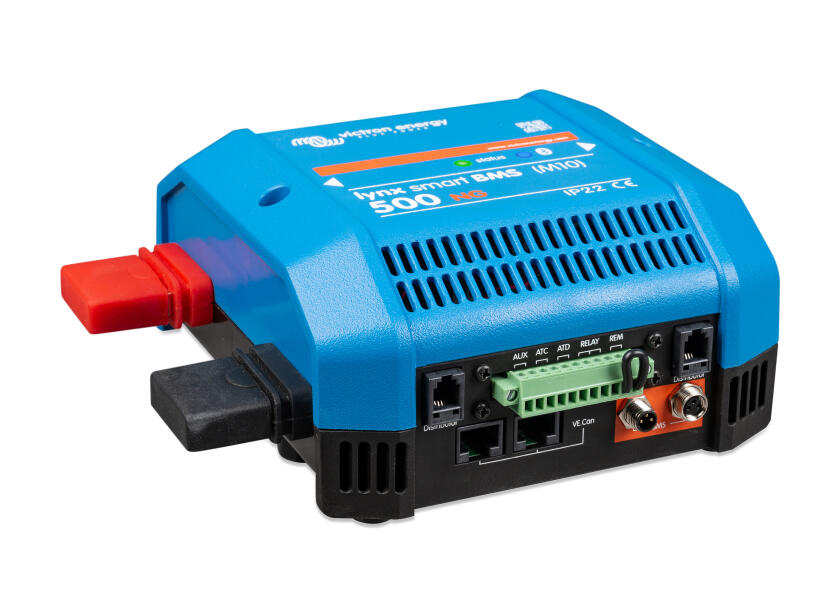

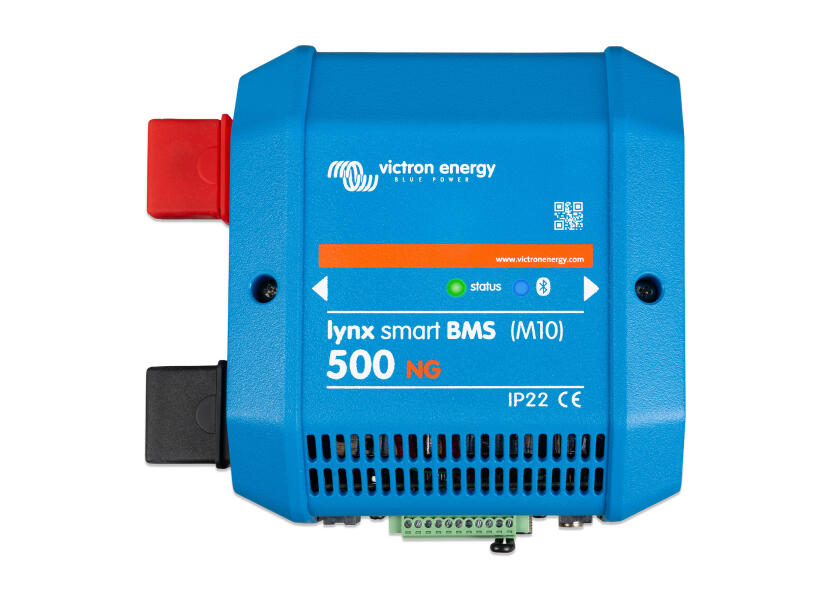

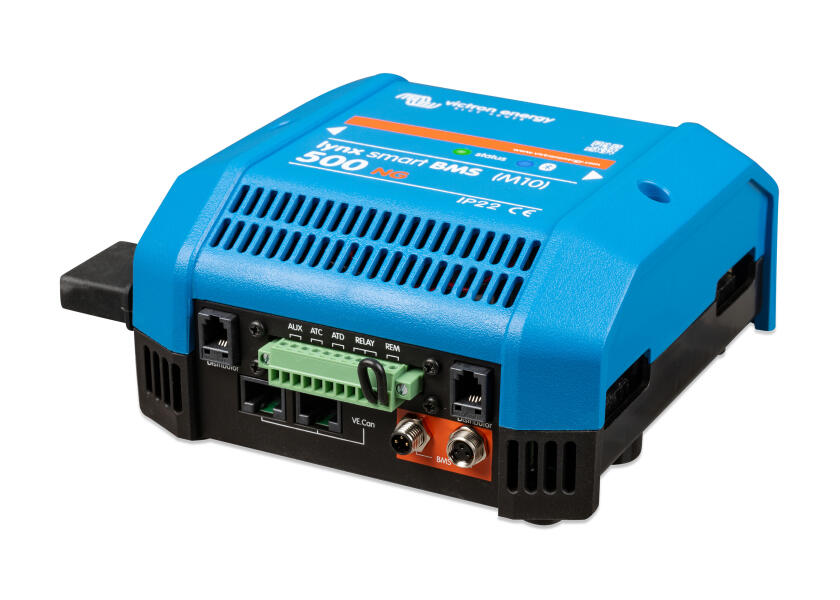

VICTRON Lynx Smart BMS 500 NG/M10

Lynx Smart BMS 500 NG от VICTRON является неотъемлемой частью модульной распределительной системы Lynx. Он действует как усовершенствованная система управления батареями, специально разработанная для аккумуляторов Victron Lithium NG. BMS обеспечивает стабильную производительность, оптимальную безопасность, а также полный и эффективный мониторинг блоков литий-газовых батарей.

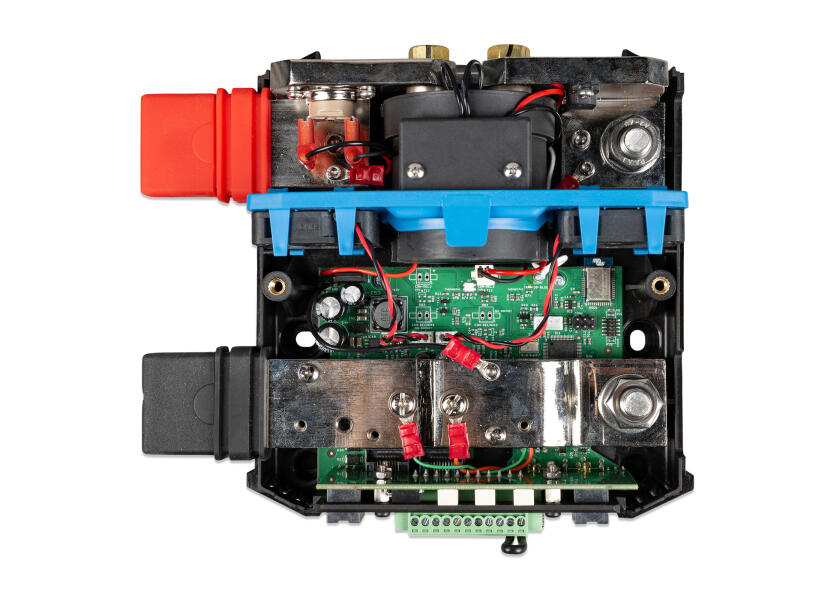

Кроме того, встроен контактор на 500 А, который служит механизмом аварийной безопасности, а также может использоваться в качестве главного выключателя с дистанционным управлением.

Система управления аккумулятором
Основная задача Lynx Smart BMS NG — мониторинг, контроль и поддержка вашей литиевой NG-батареи. Он распознает состояние заряда и защищает от глубокой разрядки и перезарядки. Другие важные функции включают в себя настраиваемый режим предварительной сигнализации, соединения для управления зарядными устройствами и потребителями, замкнутый контур управления DVCC для совместимых инверторов/зарядных устройств Victron, Orion XS DC-DC, зарядных устройств аккумуляторов и MPPT через подключенное устройство GX, а также нижний предел разряда, который определяет, насколько далеко могут быть разряжены батареи.

Мониторинг и контроль
Вы можете легко управлять своей системой через приложение VictronConnect с помощью функции Bluetooth. Кроме того, Smart BMS имеет соединение VE.Can для подключения устройства к устройству GX, например Cerbo GX. Встроенный монитор батареи предоставляет все важные данные, такие как состояние заряда, напряжение, ток, исторические данные, информацию о состоянии, напряжение элементов и температуру в режиме реального времени.

Система дистрибуции Lynx
Lynx Smart BMS 500 NG имеет разъемы M10 для плавного подключения ко всем другим продуктам Lynx M10 и обеспечивает плавную интеграцию в дистрибьюторскую систему Lynx.

Примечание: Подходит только для литий-газовых батарей!

Технические характеристики

Диапазон напряжения	9–60 В постоянного тока
Поддерживаемые рабочие напряжения	12, 24 или 48 В
Защита от обратной полярности	Нет
Номинальный бесперебойный ток главного контактора	500 А
Пиковый ток главного контактора	600 А в течение 5 минут
Шинное соединение	М10
Потребление тока в режиме ВЫКЛ.	0,3 мА для всех напряжений системы
Энергопотребление в режиме ожидания	ок. 0,6 Вт (50 мА при 12 В)
Потребляемая мощность во время работы	Прибл. 2,6 Вт (217 мА при 12 В)
Минимальное сопротивление нагрузки для предварительной зарядки	10 Ом и более для 12 В 20 Ом и более для 24/48 В
Максимальный номинальный ток выхода AUX	1.1 Бесперебойный
Разрешить подключение к зарядке (ATC) с максимальным номинальным током	0,5 А при 60 В постоянного тока, защищен самовосстанавливающимся предохранителем
Разрешить максимальный номинальный ток разрядного соединения (ATD)	0,5 А при 60 В постоянного тока, защищен самовосстанавливающимся предохранителем
Программируемое реле (SPDT), максимальный номинальный ток	1 А при 60 В постоянного тока

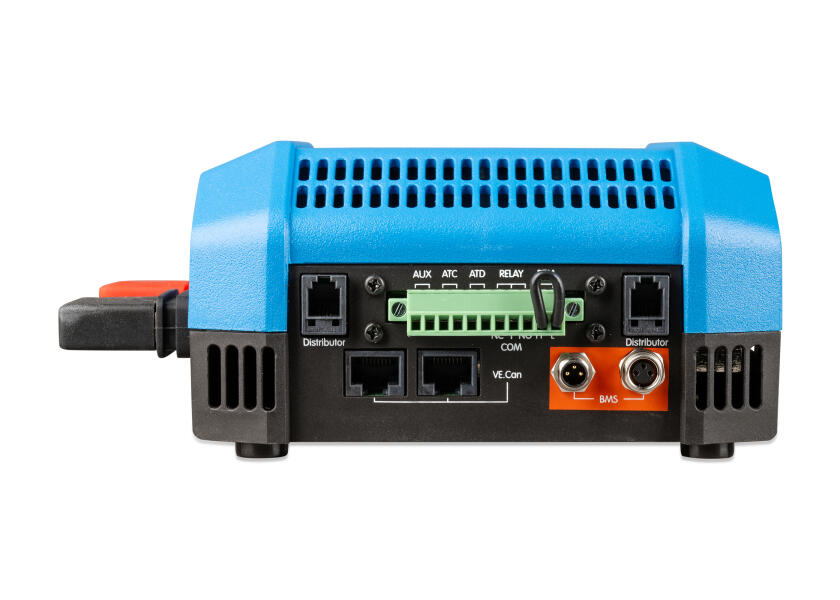

VE.Can	RJ45
ввод/вывод	Съемный мультиразъем с винтовыми клеммами
Аккумуляторный кабель BTV	Штекер и гнездо 3-контактного разъема с резьбовым кольцом М8.
Мониторинг предохранителей для Lynx Distributor (до 4 модулей)	RJ10 (кабель поставляется с каждым дистрибьютором Lynx)
Материал корпуса	АБС
Размеры корпуса (ВхШхГ)	190 х 180 х 80 мм
Вес корпуса	1,9 кг
Материал шинопровода	Луженая медь
Размеры шинопровода	8 х 30 мм
Диапазон рабочих температур	от -40 до 60 °С
Диапазон температур хранения	от -40 до 60 °С
Влажность	Макс. 95%
Класс защиты	IP22
