Блок управления нагрузками Yacht Devices YDCC-04 7-16В 30-130мА от -40°C до +80°C NMEA 2000 Micro Male

Блок управления нагрузками Yacht Devices YDCC‑04 — это ключевой компонент цифровой системы коммутации Yacht Devices на базе NMEA 2000. Модуль предназначен для дистанционного и локального управления электрическими нагрузками на судне.

Блок управления цепью содержит четыре фиксирующих (бистабильных) реле, которыми можно управлять с помощью подключенных кнопок управления со светодиодными индикаторами или по протоколу NMEA 2000 с использованием стандартных сообщений.

Характеристики блока управления нагрузками Yacht Devices YDCC‑04:

• Рабочее напряжение (от сети NMEA 2000): 7 - 16 В;
• Защита от обратной полярности: Да;
• Потребление тока по протоколу NMEA 2000 (среднее/пиковое значение): 30/130 мА;
• Эквивалентное число нагрузки (LEN): 3;
• Диапазон рабочих температур: От -40°С до 80°С;

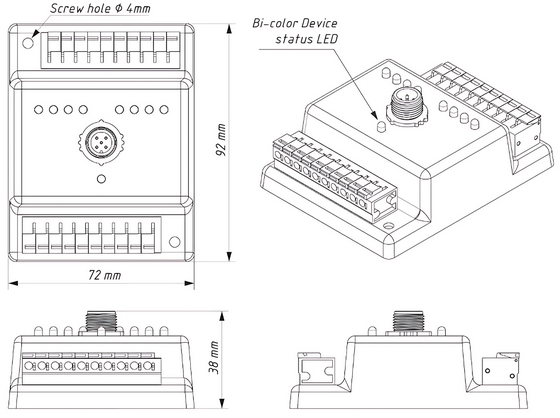

• Габариты корпуса устройства (ДхШхВ): 92 x 72 x 38 мм;
• Количество ретрансляторов (каналов): 4;
• Максимальное коммутируемое напряжение, переменный ток: 400В;
• Максимальный постоянный ток нагрузки на одно реле (канал): 10 А;
• Пиковый ток реле (4 секунды, рабочий цикл 10%): 20 А;
• Максимальный диаметр провода клеммной колодки: 2 мм;
• Напряжение пробоя между цепями управления и контактами нагрузки реле: 5000 В;
• Вес: 170 г.

Схема блока управления нагрузками Yacht Devices YDCC-04.

Система управления цепями является ключевым компонентом цифровой коммутационной системы. Помимо подключенных кнопок, управление нагрузками может осуществляться с помощью современных картплоттеров, «виртуальных кнопок» на веб-индикаторах Wi-Fi-шлюза YDWG-02 или автоматически с помощью датчиков Yacht Devices. Для настройки дополнительных пунктов управления с дублирующимися физическими кнопками и индикацией используйте коммутатор управления YDSC-04.

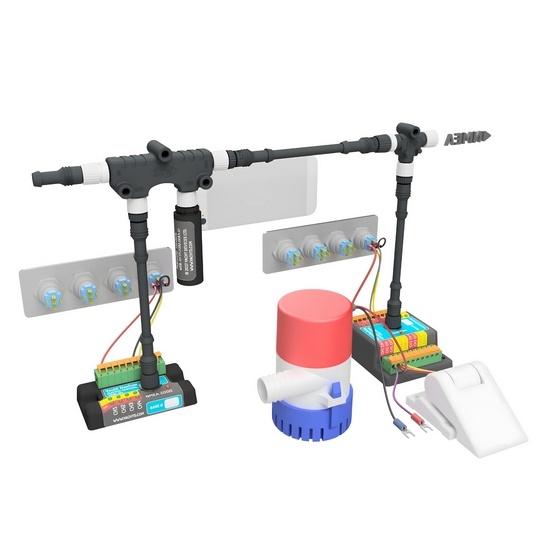

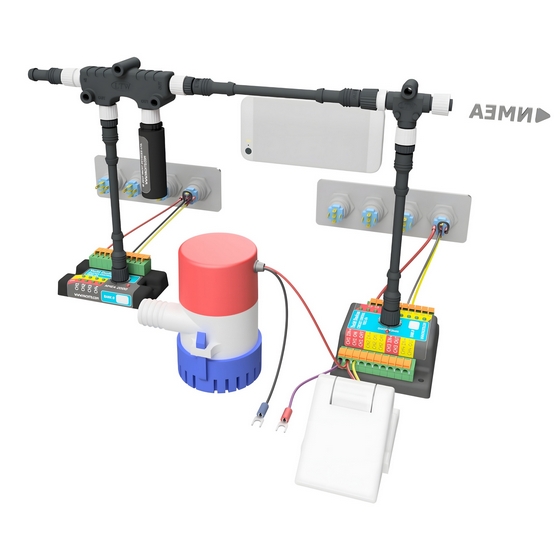

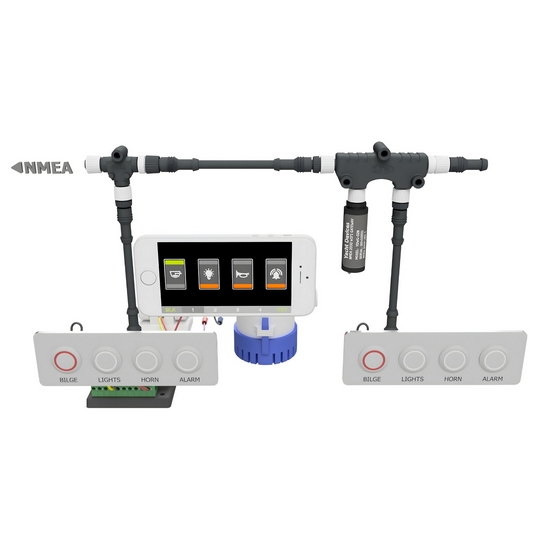

На приведенной выше схеме показано, как поплавковый выключатель и трюмный насос подключены к блоку управления цепью. 16-миллиметровая кнопка со встроенным светодиодом переключает насос между ручным и автоматическим режимами и отображает его текущее состояние. Насосом также можно управлять со смартфона.

На экране открыта страница веб-индикаторов с помощью Wi-Fi-шлюза YDWG-02 NMEA 2000 (подключенного к двухстороннему разъему NMEA 2000). Насосом также можно управлять с помощью кнопок, подключенных к блоку управления YDSC-04 выключателем (также подключенному к двухстороннему разъему NMEA 2000).

Клеммы устройства показаны в Приложении "C" руководства пользователя. Электрические характеристики схемы управления:

• Четыре канала: два с нормально разомкнутыми контактами (ВКЛ/ВЫКЛ) и два с переключающими контактами;
• Защелкивающиеся (бистабильные) реле потребляют электроэнергию только в процессе переключения и остаются в своем последнем состоянии после выключения питания устройства;
• Максимальный постоянный ток нагрузки на канал составляет 10 А, пиковый ток — 20 А (4 секунды, коэффициент заполнения 10%);
• Способен коммутировать нагрузки постоянного (DC) и переменного (AC) тока напряжением до 400 В;
• Высоковольтная изоляция с нагрузкой, 5000 В (среднеквадратичного значения);
• Среднее потребление самого устройства составляет всего 30 мА.

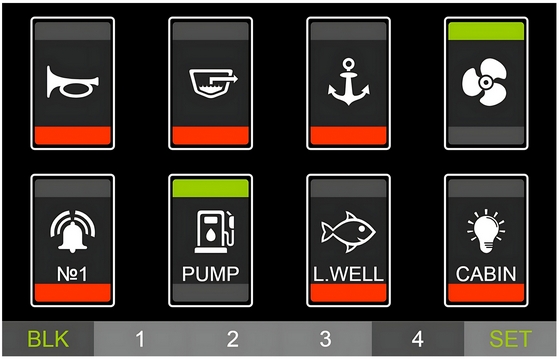

Пример отображения цифровых переключающих кнопок в веб-измерительных приборах.

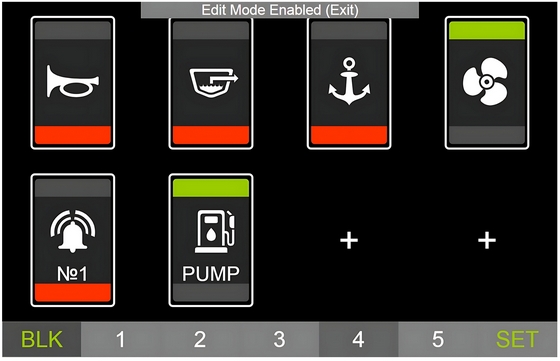

Пример отображения активного режима редактирования кнопок и переключателей.

Примеры работы системы:

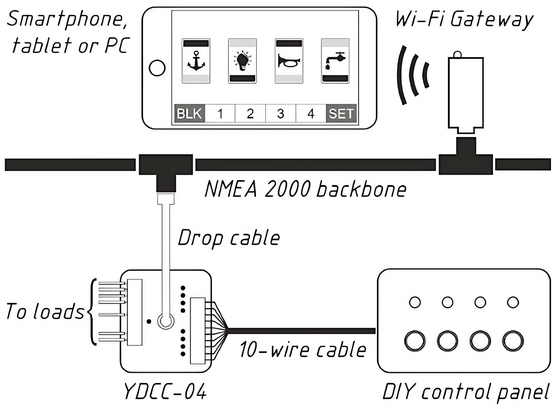

Рисунок 1. Базовая система с одним блоком управления цепью.

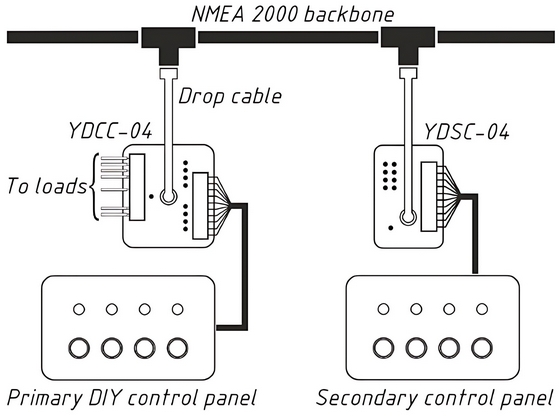

Рисунок 2. Типичная система с несколькими панелями управления.

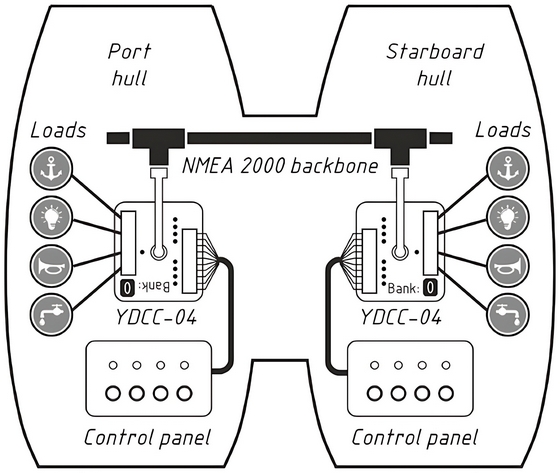

Рисунок 3. Параллельные нагрузки, синхронизированные блоки управления цепью.

Рисунок 4. Две независимые цифровые коммутационные системы (с разными номерами банков).

Блок управления цепью может работать параллельно с другими блоками и управляться несколькими блоками управления коммутатором YDSC-04 с совпадающим номером банка (в NMEA 2000 допускается 252 уникальных номера банка). В одной сети NMEA 2000 может сосуществовать несколько независимых цифровых коммутационных систем (с разными номерами банков).

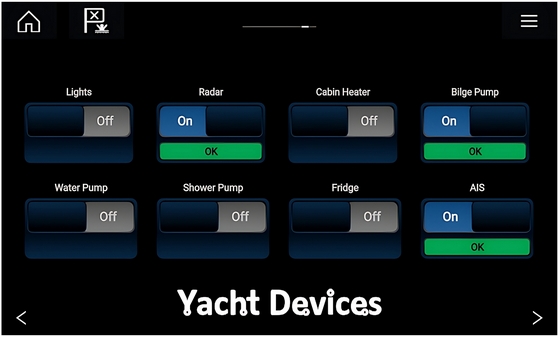

Рисунок 5. Raymarine Axiom 7" с двумя блоками YDCC.

Вы можете управлять нагрузками, подключенными к системе управления цепью (требуется прошивка версии 1.01 или выше), с большинства современных картплоттеров с поддержкой CZone. Это включает картплоттеры Garmin, Lowrance, Simrad, B&G, Furuno и последние модели Raymarine (серии Axiom, eS и gS). Цифровые коммутационные устройства EmpirBus (поддерживаемые в старых MFD Raymarine) пока не поддерживаются.

Системы управления цепями и переключениями разработаны для совместимости с дисплеями и релейными модулями Oceanic Systems, Offshore Systems, Chetco Digital, Maretron (см. стр. 27 в руководстве) и Carling Tech, а также с другими цифровыми коммутационными устройствами NMEA 2000, управляемыми с помощью стандартных команд NMEA 2000 PGN 127501 «Двоичный отчет о состоянии» и PGN 127502 «Двоичное управление переключением».

Преимущества продукта:

• Совместим с широким спектром оборудования, включая современные картплоттеры;
• Вы можете выбрать любые кнопки мгновенного действия или кнопки с фиксатором, соответствующие интерьеру вашей лодки;
• Для установки не требуются специальные знания, программное обеспечение или оборудование;
• Подходят для небольших судов;
• Допускается любой тип нагрузки (переменный ток, постоянный ток, аудиосигнал);
• Не нужно теплое помещение, нет дополнительного потребления электроэнергии;
• Чистый продукт NMEA 2000, соответствующий стандарту и сертифицированный NMEA;
• Высоковольтная изоляция от нагрузки;
• Поддерживаются обновления прошивки, доступно бесплатное программное обеспечение для ПК (требуется Wi-Fi-шлюз YDWG-02 или USB-шлюз YDNU-02).

Короткая видеопрезентация продуктов Yacht Devices (английская версия):

Устройство управления нагрузками Yacht Devices YDCC-04 сертифицировано Национальной ассоциацией морской электроники (National Marine Electronics Association) и предназначено для работы в сети NMEA 2000. Оно поставляется с разъемом NMEA 2000 Micro Male, соединительный кабель не входит в комплект поставки и приобретается отдельно. Для подключения к сети Raymarine SeaTalk NG используйте кабели с артикулами Raymarine A06045 или A06075.
