Блок управления переключателями Yacht Devices YDSC-04 7-16В 30мА от -40°C до +80°C NMEA 2000 Micro Male

Устройство управления коммутатором Yacht Devices YDSC-04 позволяет просматривать состояние и управлять четырьмя каналами коммутатора NMEA 2000 с помощью подключенных кнопок со светодиодными индикаторами.

Технические характеристики модуля YDSC-04:

• Рабочее напряжение (от сети NMEA 2000): 7 - 16 В;
• Максимальный ток потребления из сети NMEA 2000: 30 мА;
• Защита от обратной полярности: Да;
• Эквивалентное число нагрузки (LEN): 1;
• Диапазон рабочих температур: От -40°С до 80°С;
• Габариты корпуса устройства (ДхШхВ): 85 x 45 x 28 мм;
• Максимальный диаметр провода клеммной колодки: 2 мм;
• Вес: 75 г.

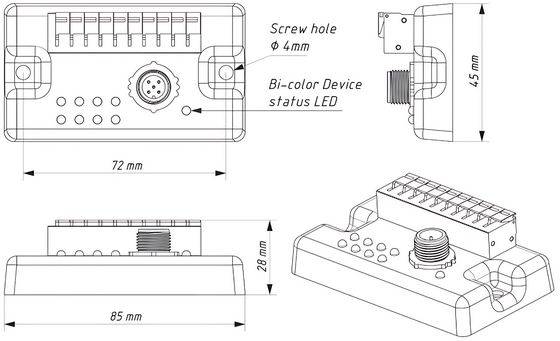

Схема блока управления переключателями Yacht Devices YDSC-04.

Ключевые функции:

• Организация дублирующих постов управления на судне;
• Максимальный ток потребления из сети NMEA 2000: 30 мА;
• Подключение физических кнопок с LED‑индикацией;
• Передача команд управления на модули коммутации (YDCC‑04 и аналоги);
• Отображение статуса нагрузок через LED‑индикаторы (синхронизация с модулями коммутации).

Предназначен для работы в тандеме с устройством управления цепью YDCC-04 (содержит четыре фиксирующих реле) или кнопкой тревоги YDAB-01 и совместим с другими цифровыми коммутационными устройствами NMEA 2000, управляемыми стандартными PGN-файлами NMEA 2000 127501 и 127502. Примеры систем и схемы подключения вы найдете на странице устройства управления цепью YDCC-04.

Устройство имеет клеммы для подключения четырех кнопок мгновенного действия или кнопок с фиксацией и светодиодным индикатором. Внешние кнопки в комплект поставки данного устройства не входят. Вы можете выбрать любые кнопки, соответствующие интерьеру вашей лодки (рекомендации см. в руководстве пользователя).

Системы управления цепями и переключениями (YDCC-04, YDSC-04) разработаны для совместимости с дисплеями и релейными модулями Oceanic Systems, Offshore Systems, Chetco Digital, Maretron (см. стр. 27 в руководстве) и Carling Tech, а также с другими цифровыми коммутационными устройствами NMEA 2000, управляемыми с помощью стандартных команд NMEA 2000 PGN 127501 «Двоичный отчет о состоянии» и PGN 127502 «Двоичное управление переключением».

Также вы можете управлять нагрузками, подключенными к системе управления цепью, с помощью большинства современных картплоттеров с поддержкой CZone.

Преимущества продукта:

• Вы можете выбрать любые кнопки мгновенного действия или кнопки с фиксатором, соответствующие интерьеру вашей лодки;
• Специальный «режим разделения» для управления двумя блоками управления цепями или кнопками сигнализации;
• Для установки не требуются специальные знания, программное обеспечение или оборудование;
• Продукт NMEA 2000, соответствующий стандарту и сертифицированный NMEA;
• Поддерживаются обновления прошивки, доступно бесплатное программное обеспечение для ПК (требуется Wi-Fi-шлюз YDWG-02 или USB-шлюз YDNU-02);
• Небольшая цена и малый размер идеально подходит для небольших судов;

Устройство управления переключателями Yacht Devices YDSC-04 сертифицировано Национальной ассоциацией морской электроники (National Marine Electronics Association) и предназначено для работы в сети NMEA 2000. Оно поставляется с разъемом NMEA 2000 Micro Male. Соединительный кабель не входит в комплект поставки и приобретается отдельно. Для подключения к сети Raymarine SeaTalk NG используйте кабели с артикулами Raymarine A06045 или A06075.

Схема расположения терминалов устройства приведена в приложении "C". Дополнительные технические сведения см. в Руководстве пользователя.
