Блок индикации и мониторинга Yacht Devices YDRI-04 7-16В 55/65мА от -20°C до +50°C NMEA 2000 Micro Male

YDRI‑04 — это интерфейсный модуль ввода/вывода от Yacht Devices для интеграции аналоговых и дискретных сигналов в сеть NMEA 2000. Устройство служит мостом между традиционными бортовыми системами судна и цифровой сетью NMEA 2000, позволяя оцифровывать и передавать данные в единую систему мониторинга и управления.

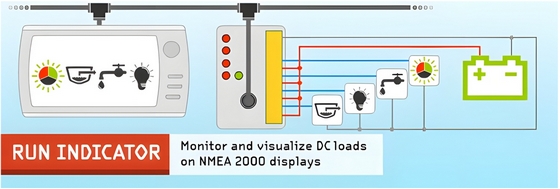

Индикатор работы предназначен для визуализации и мониторинга электрического тока и напряжения в четырех независимых цепях постоянного тока, подключенных к клеммам устройства. Данные о напряжении и токе можно просматривать на дисплеях NMEA 2000 для проверки состояния нагрузок, управляемых вручную (например, навигационных огней), и для обеспечения работоспособности включенного оборудования (ток протекает через нагрузку).

Технические характеристики блока индикации и мониторинга YDRI-04:

• Напряжение питания (от интерфейса NMEA 2000): 7 - 16 В;
• Потребляемый ток (интерфейс NMEA 2000), средний/пиковый: 55/65 мА;
• Эквивалентное число нагрузки (LEN): 2;
• Количество контролируемых цепей постоянного тока: 4;
• Внутреннее сопротивление шунта: 0,005 Ом;
• Максимальный постоянный ток на входах (непрерывный/пиковый): ± 10/15 А;
• Точность измерения тока (ниже 7 А/выше 7 А): ± 50/100 мА;
• Максимально допустимое напряжение постоянного тока на входах (относительно входа GND): 40 В;
• Точность измерения напряжения: 0,1 В;
• Напряжение пробоя между сетевым интерфейсом NMEA 2000 и входами: 5000 В;
• Рекомендуемый диаметр контакта/конца провода для аналогового входа: 1,5 мм;
• Рекомендуемая длина контакта аналогового входа/наконечника провода: 18 мм;
• Габариты корпуса устройства (ДхШхВ): 85 x 46 x 29 мм;
• Масса: 85 г;
• Диапазон рабочих температур: от -20°С до 85°С.

Основные функции:

• Преобразование аналоговых сигналов в цифровые данные NMEA 2000;
• Сбор дискретных сигналов (вкл./выкл.) и их трансляция в сеть;
• Передача данных о состоянии оборудования в реальном времени;
• Интеграция нецифровых датчиков и устройств в современную навигационную систему.

Модуль выступает преобразователем и концентратором сигналов, обеспечивая совместимость старого и нового оборудования на судне.

Данные о токе и напряжении могут использоваться для настройки устройства на управление каналами цифровой коммутационной системы NMEA 2000. Например, для подачи звукового сигнала или включения/выключения некоторого оборудования.

Устройство также может сообщать, как долго нагрузка была включена, как часто нагрузка переключалась в течение заданного периода или попадает ли переключение в заданный диапазон частот — что полезно для анализа работы насосов пресной воды или трюмных насосов, а также для обнаружения утечек или затоплений (см. примеры в главе IV Руководства).

На современных многофункциональных дисплеях данные могут отображаться в виде цифровых коммутационных цепей. На устаревших картплоттерах нагрузка может отображаться в виде (до) четырех батарей. Блок индикации и мониторинга Yacht Devices YDRI-04 позволяет настраивать индивидуальный тип каждой нагрузки (батарея, солнечная панель, ветрогенератор и т. д.), но эта функция не получила широкого распространения в дисплеях NMEA 2000. В любом случае, устройство хорошо подходит для оцифровки характеристик солнечных панелей и ветрогенераторов (до 200 Вт на канал).

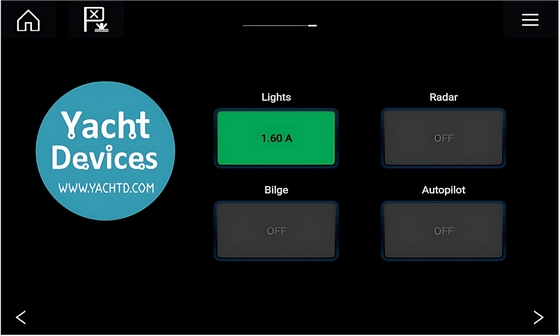

Пример отображения нагрузок индикатора YDRI-04 на экране Raymarine Axiom.

На официальном сайте можно загрузить персонализированный файл конфигурации для вашего многофункционального дисплея с поддержкой CZone (B&G, Simrad, Lowrance, Furuno, Garmin, Raymarine Axiom, Axiom Pro, eS и gS серии) и получить инструкции.

Блок индикации и мониторинга Yacht Devices YDRI-04 подходит для:

• Визуализации ручного переключения нагрузок (габаритные огни, опреснители воды и т. д.) на экране многофункционального дисплея;
• Визуализации нормально разомкнутых и нормально замкнутых датчиков (дверных датчиков и т. д.);
• Оцифровки характеристик солнечных панелей (до 200 Вт на канал) и ветрогенераторов;
• Мониторинга трюмных и пресноводных насосов, обнаружение утечек.

Преимущества:

• Простая установка, внешние шунты не требуются;
• ±10 А (пиковый ток 15 А) и до 40 В постоянного тока на канал;
• Совместимость с устаревшими картплоттерами (NMEA 2000 PGN 127508);
• Совместимо с современными картплоттерами, поддерживающими CZone;
• Может подавать сигналы тревоги с помощью кнопки аварийной сигнализации (перегрузка по току и т. д.), может управлять нагрузками с помощью блока управления цепями или совместимого оборудования (включая системы Maretron и Oceanic);
• С помощью Wi-Fi-шлюза YDWG-02 или маршрутизатора YDNR-02 можно использовать удаленное управление и мониторинг;
• Устройство можно легко запрограммировать и обновить прошивку с помощью программы CAN Log Viewer.

На судне индикатор работы может продлить срок службы оборудования, предупреждая о низком заряде батареи, о работе насосов без питания или о проблемах с впускными или выпускными патрубками.

Внимание! Несмотря на то, что корпус индикатора работы двигателя водонепроницаем, клеммы проводов разомкнуты, и морская вода может вызвать короткое замыкание. Не размещайте устройство в местах, где оно может быть затоплено водой, намокнуть под дождем или подвергнуться воздействию брызг воды.

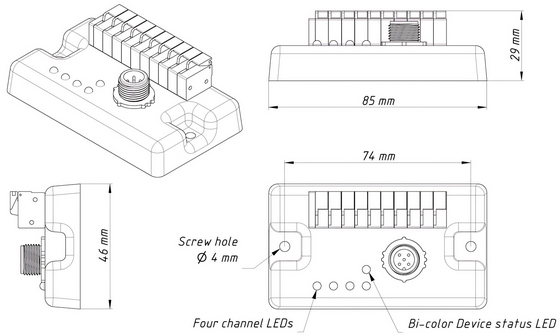

Схема индикатора Yacht Devices YDRI-04

Индикатор работы двигателя поставляется с разъемом NMEA 2000 Micro Male, для подключения к Raymarine SeaTalk NG или Simrad SimNet требуется адаптерный кабель. Дополнительные технические сведения см. в Руководстве пользователя.
