Wi-Fi-шлюз NMEA 0183 YDWN-02 7-17В 47мА 2.4GHz 802.11b/g/n 30м от -20°C до +55°C

YDWN‑02 — беспроводной шлюз от Yacht Devices для интеграции морского навигационного оборудования в беспроводную сеть. Устройство позволяет получать доступ к данным с бортовых систем судна через Wi‑Fi с мобильных устройств и ПК.

Основные функции:

• Создание Wi‑Fi сети на борту судна;
• Трансляция данных NMEA 2000 в Wi‑Fi среду;
• Доступ к навигационным данным через веб‑браузер или мобильные приложения;
• Мониторинг и управление оборудованием в реальном времени;
• Поддержка удалённого доступа при наличии интернет‑соединения;
• Запись лога данных (трека, параметров судна, погодных условий);
• Экспорт данных в форматы GPX и CSV для последующего анализа.

Шлюз позволяет просматривать данные с морских устройств NMEA 0183 на ПК или смартфоне. С его помощью вы получаете доступ к данным морской сети, включая курс судна, скорость, местоположение, скорость и направление ветра, глубину воды, сообщения AIS от судов и самолетов, а также другие навигационные данные в популярных программных приложениях.

Характеристики Wi-Fi-шлюза NMEA 0183 YDWN-02:

• Напряжение питания: 7 – 17 В;
• Среднее потребление тока: 47 мА;
• Модуль Wi-Fi 2,4 ГГц: 802.11b/g/n;
• Радиус действия сигнала Wi-Fi (на открытом пространстве): 30 м/100 футов;
• Количество подключений Wi-Fi в режиме точки доступа (макс.): 3;
• TCP-соединения от приложений (макс.): 9;
• UDP-клиенты (приложения или устройства): неограниченное количество;
• Физические порты NMEA 0183 (входы/выходы): 2/2;
• Корпус устройства без антенны (ДхШхВ): 85 х 45 х 28 мм;
• Общая высота с антенной в вертикальном положении составляет: 93 мм;
• Общая длина с антенной в горизонтальном положении составляет: 192 мм;
• Диапазон рабочих температур: от −20°С до 55 °С;
• Вес: 80 г.

Шлюз имеет два физических порта NMEA 0183 (два входа и два выхода) с настраиваемой скоростью от 300 до 115200 бод. Это позволяет организовать обмен данными между двумя устройствами с разными скоростями. К выходам шлюза можно подключить несколько физических приемников. Поддерживаются как «однополярные» (RS-232), так и «дифференциальные» (RS-422) соединения NMEA 0183. Совместим с COM-портами (последовательными) ПК и с USB-адаптерами последовательного порта.

Устройство создает собственную сеть Wi-Fi (с радиусом действия около 30 метров на открытых пространствах) или может быть подключено к существующей сети Wi-Fi. Во втором случае зона покрытия зависит от зоны покрытия базовой сети. Ноутбуки и ПК могут быть подключены к маршрутизаторам Wi-Fi. Вы можете настроить удаленный доступ к устройству через Интернет.

Шлюз поддерживает сетевые протоколы TCP и UDP (оба могут быть включены одновременно). Он совместим практически со всем морским программным обеспечением, включая OpenCPN, iNavx, Navionics Boating App, MaxSea и другие.

Пример отображения страниц встроенного веб-интерфейса и веб-индикаторов с выводом на iPhone:

Для просмотра данных вам не нужно устанавливать приложения! Шлюз предлагает красочные веб-индикаторы на внутреннем веб-интерфейсе, и вы можете видеть ветер, двигатель, баки и батареи, курс, скорость, глубину и другие данные прямо из браузера своего устройства. Вы также можете настроить макет любой страницы и наборы индикаторов данных.

Вы даже можете просматривать логи NMEA! Экономьте на приложениях, на дополнительных дисплеях приборов и следите за своей лодкой, не вставая с дивана, с помощью смартфона, планшета, или компьютера! Подключение к интернету не требуется, и это бесплатно. Подробнее о встроенных веб-индикаторах смотрите в руководстве. Или посмотрите видео ниже!

Видео веб-измерительные приборы яхтенных устройств, шлюзы NMEA:

Скриншоты административного веб-интерфейса YDWN-02:

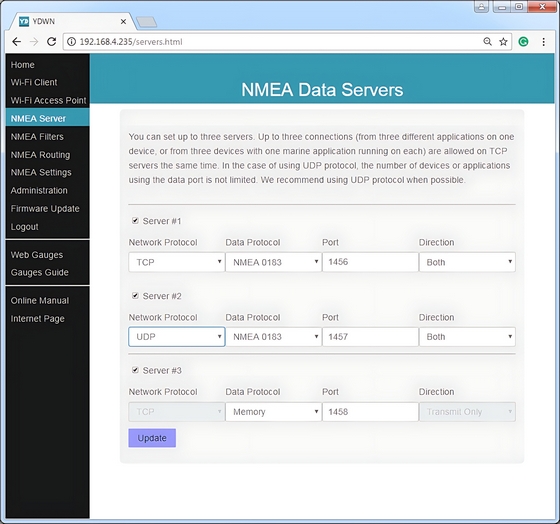

1. Серверы данных NMEA (сетевые протоколы TCP или UDP, NMEA 0183, протоколы передачи данных в память или отладки).

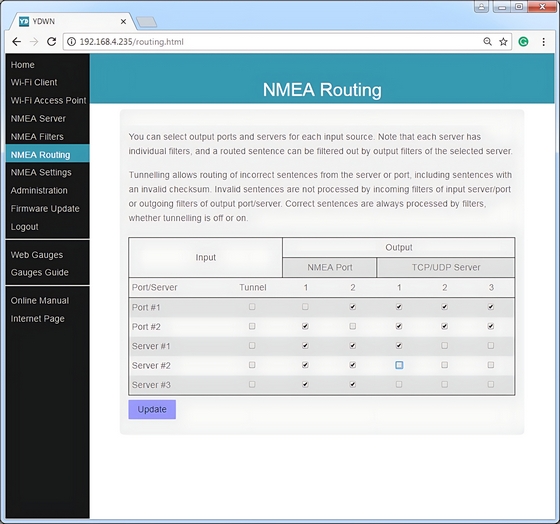

2. Гибкие настройки маршрутизации и режим туннелирования.

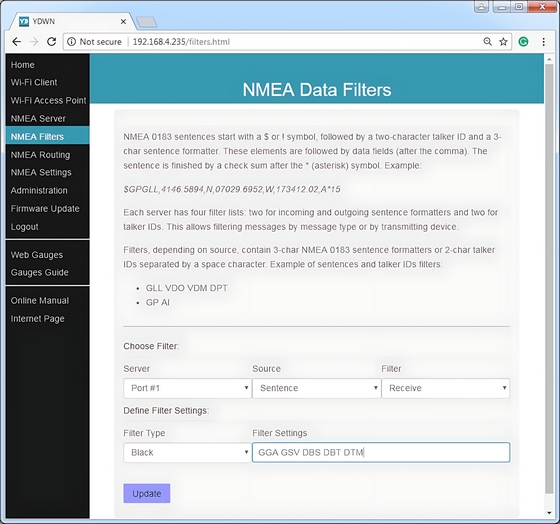

3. Отдельные фильтры для каждого порта или сервера.

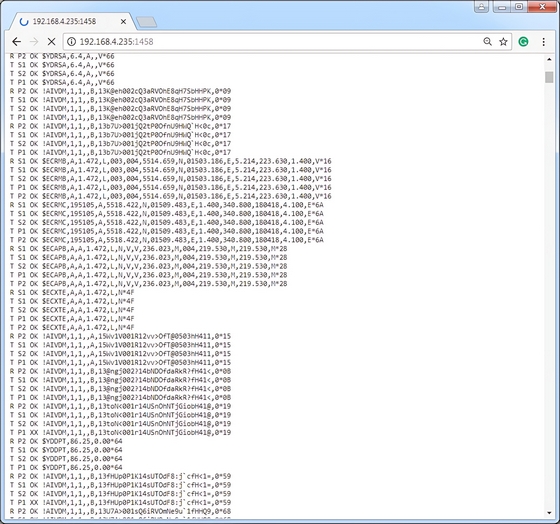

4. Диагностические данные доступны в браузере.

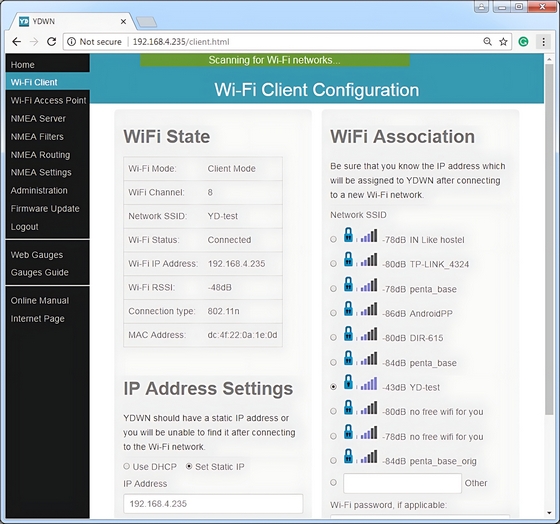

5. Работает как точка доступа или может быть подключена к существующей сети Wi-Fi.

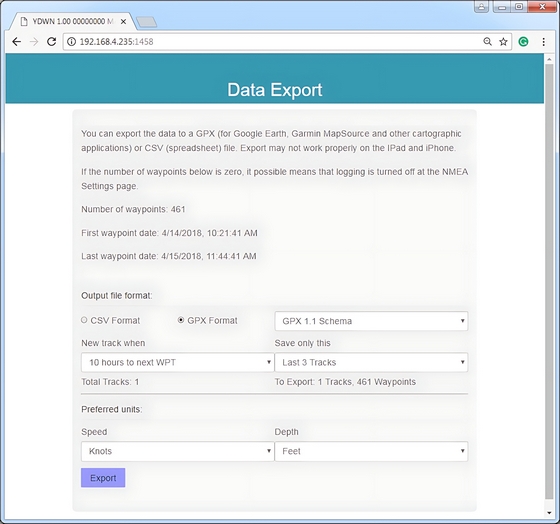

6. Экспорт записанных данных в форматы CSV или GPX.

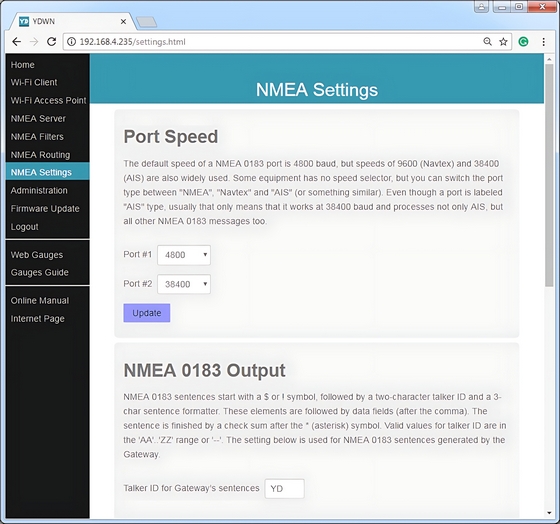

7. Настройки NMEA (скорость порта, расчет истинного ветра, регистрация данных и т.д.).

Для изменения настроек шлюза вам потребуется любое устройство с поддержкой Wi-Fi (ноутбук или смартфон) и любым веб-браузером. В настройках маршрутизации вы можете выбрать один или несколько выходов (физический порт или TCP/UDP-сервер) для любого источника данных, включая тот же порт или сервер, с которого были получены данные.

Для любого физического или сетевого выхода можно выбрать несколько источников данных. Это превращает шлюз в простой маршрутизатор и мультиплексор NMEA 0183.

Для входящих и исходящих данных NMEA 0183 на любом физическом порту или сетевом сервере можно задать индивидуальные фильтры данных. Это позволяет снизить нагрузку на медленные соединения. Скорость передачи данных NMEA 0183 по умолчанию составляет всего 4800 бод, чего недостаточно, например, для передачи данных AIS (AIS использует скорость 38400 бод).

Пара Wi-Fi-шлюзов может выступать в качестве беспроводного расширителя NMEA 0183 и позволяет объединять два или более физических устройства. Для сопряжения шлюзов необходимо настроить оба с использованием протокола UDP и установить одинаковый номер порта. Аналогичным образом можно сопрягать этот шлюз с Wi-Fi-шлюзом Yacht Devices NMEA 2000 YDWG-02.

Его сервер должен быть настроен на протокол NMEA 0183. Это поддерживает двунаправленное преобразование между NMEA 2000 и NMEA 0183. Это формирует беспроводной мост между сетью NMEA 2000 и устройствами NMEA 0183.

Устройство автоматически записывает ваш маршрут с данными о погоде, глубине и другими параметрами во внутреннюю память (до 32000 точек). Эти данные можно сохранить с внутреннего веб-интерфейса в файлы GPX (для Garmin MapSource, Google Earth или других картографических приложений) или CSV (табличные файлы).

Преимущества:

• Может дублировать или заменять вышедшие из строя приборы или дополнять устаревшие приборы;
• Имеет встроенные веб-датчики, для просмотра судовых данных в режиме реального времени требуется только браузер;
• Имеет два физических порта NMEA 0183 (300 - 115200 бод) с гибкой маршрутизацией и фильтрацией данных;
• Совместим практически со всеми морскими приложениями;
• Может выступать в качестве беспроводного расширителя NMEA 0183 и позволяет осуществлять беспроводное соединение двух или более физических устройств;
• Поддерживает протоколы TCP и UDP, работает как точка доступа Wi-Fi или может быть подключен к существующей сети Wi-Fi;
• Автоматически записывает ваш трек и другие данные во внутреннюю память;
• Содержит внутренний веб-интерфейс для диагностики, обновления встроенного ПО и настройки.

Внимание! Несмотря на то, что корпус YDWN-02 водонепроницаем, клеммы открыты, и морская вода может вызвать короткое замыкание. Не размещайте устройство в местах, где оно может быть затоплено водой, намокнуть под дождем или подвергнуться воздействию брызг воды.

Если вам нужен SeaTalk или больше портов NMEA 0183. Ознакомьтесь с Wi-Fi-маршрутизатором NMEA 0183 YDWR-02. Если вам нужен конвертер между NMEA 2000 или SeaTalk NG и NMEA 0183, обратитесь к шлюзу NMEA 0183 YDNG-03.

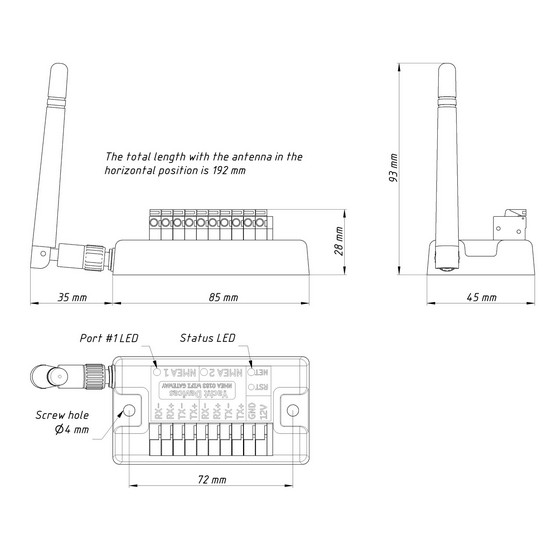

Схема шлюза NMEA 0183 YDWN-02.
