Активный цифровой шунт Simarine SC502T S006 500А 6-35В

Высокоточный цифровой шунт Simarine SC502T представляет собой инновационную комбинацию шунта и модуля контроля уровня в резервуарах с водой или топливом. Актуально для организации системы мониторинга и контроля за уровнем чистой и серой воды, а также состоянием АКБ в автодоме, кемпере, караване, на катере или яхте.

Технические характеристики:

• Диапазон напряжения: 6-35 В;
• Потребляемая мощность при 12 В: 1,2 мА;
• Диапазон измерения тока: 0.01-500 А;
• Максимальный ток на входе (длит./пик. до 1 мин.): 500/600 А;
• Количество входов для резистивных датчиков: 2 (NTC 10K);
• Количество входов измерения напряжения: 2 (диапазон 6-35 В);
• Диапазон измерений: 0 - 75 B;
• Точность: ±0,2 %;
• Разрешающая способность: 1 mV.

Этот активный комбинированный шунт SC502T точно контролирует напряжение батареи в системах 12, 24, 48, 60 и 72 В, температуру батареи и постоянные токи до 500 А (пик. 600 А). Он подходит для максимальной мощности 7200 Вт при 12 В или 14400 Вт при 24 В. Он оборудован одним дополнительным входом для контроля напряжения аккумулятора (всего 2).

Варианты соединений:

• Аккумуляторные банки - потребление, запуск.
• Генераторы - береговое питание, солнечные батареи.
• Потребительское оборудование - инверторы, носовые грибные винты, подруливающие устройства, электрические шлюпочные лебедки.
• Уровни жидкости в резервуарах - топливо, пресная вода, сточная вода.
• Датчики температуры - сопротивление.

Соединения:

• 1 x вход питания максимально 500 А.
• 2 x вход напряжения.
• 2 x вход резервуара/температуры.

Встроенный в шунт модуль контроля уровня жидкости в резервуаре имеет 2 входа для подключения резистивных датчиков сопротивления, позволяющих осуществлять контроль наполнения ёмкости с чистой или серой водой в автодоме, уровень топлива в баке или температуры в диапазоне -15…+80 °C. Также имеется два входа для измерения напряжения: например, один вы можете задействовать для контроля за напряжением АКБ, а второй – для подключения датчика уровня резервуара, работающего по напряжению.

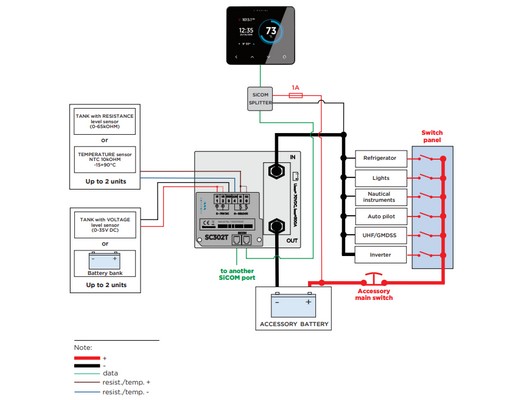

Суть такова, что у вас имеется два входа для подключения резистивных датчиков, работающих по изменению сопротивления и два входа напряжения, через которые можно непосредственно замерять напряжение АКБ и подключать к ним датчики уровня, работающие по изменению напряжения. Какие входы, какими датчиками и для каких измерительных целей вам задействовать - это решение остаётся за вами и всё зависит от конкретной задачи, которую вы планируете реализовать. В качестве содержательного примера на одной из фото представлена самая типовая схема подключения данного шунта.

Кроме того, модуль SC502T также можно использовать для мониторинга потребления тока мощными потребителями, такими как инверторы, носовые и кормовые подруливающие устройства, якорные лебедки, и ток, генерируемый такими генераторами, как береговые зарядные устройства, солнечные панели, гидро- и ветряные генераторы.

Для контроля можно использовать до шести шунтов.

В комплект входит:

• 1 x Активный цифровой шунт SC502T;
• 1 x Кабель для передачи данных (для подключения к устройству Pico);
• 1 x Датчик температуры аккумулятора;
• 1 x Кабель для измерения напряжения аккумулятора.

Совместим с системами мониторинга аккумуляторов Pico:

• Simarine Pico+ - Интеллектуальное устройство защиты аккумулятора 6-35В монитор 3,5’’ серебристый корпус функция барометра и барографа;
• P001 - Интеллектуальное устройство защиты аккумулятора Simarine Pico 6-35В монитор 3,5’’ черный корпус функция барографа и Wi-Fi;
• P002 - Интеллектуальное устройство защиты аккумулятора Simarine Pico 6-35В монитор 3,5’’ серебристый корпус функция барографа и Wi-Fi;
• P003 - Интеллектуальное устройство защиты аккумулятора Simarine Pico 6-35В встраиваемый монитор 3,5’’ с черной рамой функция барографа и Wi-Fi;
• P004 - Интеллектуальное устройство защиты аккумулятора Simarine Pico 6-35В встраиваемый монитор 3,5’’ с серебряной рамой функция барографа и Wi-Fi
• P009 - Интеллектуальное устройство защиты аккумулятора начального уровня Simarine Pico One 6-35В монитор 3,5’’ черный корпус функция барографа и Wi-Fi;
• P010 - Интеллектуальное устройство защиты аккумулятора начального уровня Simarine Pico One 6-35В монитор 3,5’’ серебристый корпус функция барографа и Wi-Fi.

Готовые комплекты для защиты аккумулятора Simarine Pico:

• Simarine Pico One PCKG1S - Готовый комплект для защиты аккумулятора 6-35В монитор 3,5’’ в серебристом корпусе + шунт SC302T;
• Simarine Pico Standard PCKG2SS - Готовый комплект для защиты аккумулятора 6-35В монитор 3,5’’ в серебристом корпусе с шунтом SC301 и модулем ST107;
• Simarine Pico+3 Blue Package PCKG3SS - Готовый комплект для защиты аккумулятора 6-35В монитор 3,5’’ в серебристом корпусе с шунтом SC501 + модули ST107 и SCQ25;
• Simarine Pico One Package PK21N-1-S - Готовый комплект для защиты аккумулятора 6-35В монитор 3,5’’ в серебристом корпусе + шунт SC303.
