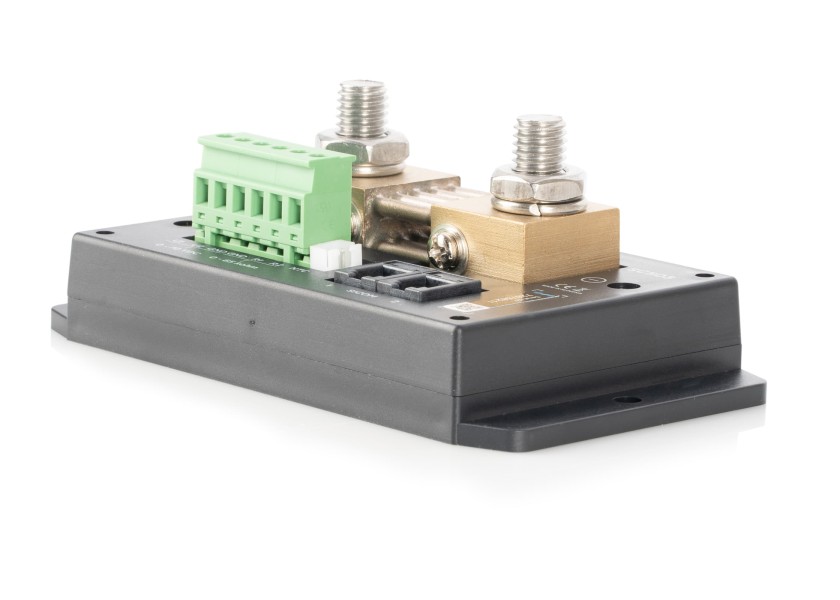

Активный цифровой шунт Simarine SC503 500А 75В

Код товара: t173129

Все характеристики
Артикул 9514201019
Код производителя SC503
Производитель Simarine
Страна производитель Словения
Длина, мм 120
Ширина, мм 120
Высота, мм 60
Температура -20°C - +70°C
Цвет Чёрный
Вес, кг 0.547
Напряжение, В 75
Сила тока, А 500
Болт М10
Код поставщика 9514201019/
173129/
SIMSC503-139137401-nit

Описание

Активный цифровой шунт SC503 представляет собой инновационную комбинацию шунта высокой мощности и модуля уровня в резервуаре. Его основное назначение - обеспечить полный мониторинг заряда батареи, показывая вам полное состояние заряда батареи или аккумуляторного блока, его текущие показания и напряжение, а также температуру батарейного отсека.

Технические характеристики:

  • Напряжение: 6-35 В;
  • Диапазон температур: от -20°C до +70°C;
  • Потребляемая мощность при 12 В: 1,2 мА;
  • Диапазон измерения тока: 0,01 - 500 А;
  • Рабочий диапазон измерения напряжения: 0 - 35 В;
  • Рабочий диапазон датчика температуры (NTC 5k) от -13°C до +80°C;
  • Размеры: 125x70x22 мм.

Активный комбинированный шунт SC503 точно контролирует напряжение батареи в системах 12 В, 24 В, 48 В, 60 В и 72 В, температуру батареи и непрерывный ток до 500 А (600 А пиковый). Подходит для максимальной мощности 7200 Вт при 12 В, 14400 Вт при 24 В и 28800 Вт при 48 В. Он оснащен одним дополнительным входом напряжения батареи (всего 2).

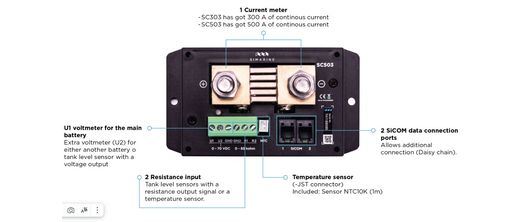

SC503 для монитора батареи PICO имеет:

  • 2 входа напряжения до 75 В;
  • 2 входа сопротивления для температуры;
  • 1 Разъем для датчика температуры с разъемом JST;
  • 1 Датчик тока до 500 А.

Его можно использовать для контроля тока потребления тяжелых потребителей (инверторы, носовые и кормовые подруливающие устройства, якорные лебедки) и генераторов тока (береговые зарядные устройства и солнечные панели). Кроме того, он позволяет контролировать резервуары для топлива, пресной и серой воды.

Варианты подключения:

  • Вы можете подключить шунты либо к низкому (-), либо к высокому напряжению (+), если напряжение в системе не превышает 35 В. В этом случае подключение шунта к низкому (-) напряжению является обязательным.
  • Вы также можете смешивать провода шунтов, подключая часть к положительной, а часть - к отрицательной стороне, или даже к одному и тому же модулю.
  • Несколько шунтов могут быть соединены последовательно или подключены к другим модулям расширения.

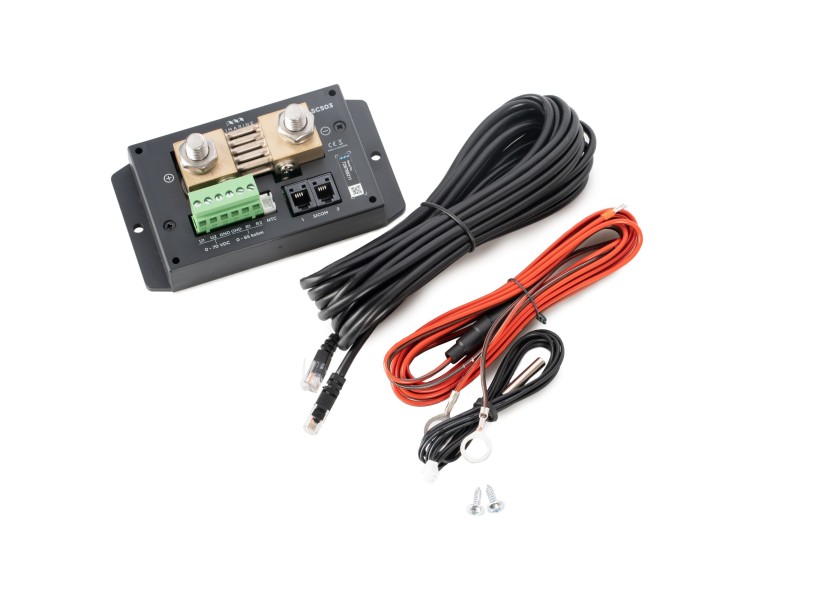

В комплект входит:

  • 1 x Активный цифровой шунт SC503;
  • 1 x Кабель для передачи данных (для подключения к устройству Pico);
  • 1 x Датчик температуры аккумулятора;
  • 1 x Кабель для измерения напряжения аккумулятора.

Совместим с системами мониторинга аккумуляторов Pico:

  • Simarine Pico+ - Интеллектуальное устройство защиты аккумулятора 6-35В монитор 3,5’’ серебристый корпус функция барометра и барографа;
  • P001 - Интеллектуальное устройство защиты аккумулятора Simarine Pico 6-35В монитор 3,5’’ черный корпус функция барографа и Wi-Fi;
  • P002 - Интеллектуальное устройство защиты аккумулятора Simarine Pico 6-35В монитор 3,5’’ серебристый корпус функция барографа и Wi-Fi;
  • P003 - Интеллектуальное устройство защиты аккумулятора Simarine Pico 6-35В встраиваемый монитор 3,5’’ с черной рамой функция барографа и Wi-Fi;
  • P004 - Интеллектуальное устройство защиты аккумулятора Simarine Pico 6-35В встраиваемый монитор 3,5’’ с серебряной рамой функция барографа и Wi-Fi
  • P009 - Интеллектуальное устройство защиты аккумулятора начального уровня Simarine Pico One 6-35В монитор 3,5’’ черный корпус функция барографа и Wi-Fi;
  • P010 - Интеллектуальное устройство защиты аккумулятора начального уровня Simarine Pico One 6-35В монитор 3,5’’ серебристый корпус функция барографа и Wi-Fi.

Готовые комплекты для защиты аккумулятора Simarine Pico:

  • Simarine Pico One PCKG1S - Готовый комплект для защиты аккумулятора 6-35В монитор 3,5’’ в серебристом корпусе + шунт SC302T;
  • Simarine Pico Standard PCKG2SS - Готовый комплект для защиты аккумулятора 6-35В монитор 3,5’’ в серебристом корпусе с шунтом SC301 и модулем ST107;
  • Simarine Pico+3 Blue Package PCKG3SS - Готовый комплект для защиты аккумулятора 6-35В монитор 3,5’’ в серебристом корпусе с шунтом SC501 + модули ST107 и SCQ25;
  • Simarine Pico One Package PK21N-1-S - Готовый комплект для защиты аккумулятора 6-35В монитор 3,5’’ в серебристом корпусе + шунт SC303.
