Вертлюг якорный KONG 644160000KK 190x86мм цепь Ø16-20мм 5000/20000кг из нержавеющей стали AISI316

Код товара: t188231

Все характеристики
Код производителя 644160000KK
Производитель Kong
Страна производитель Италия
Длина, мм 190
Ширина, мм 86
Цепь, мм 16-20
Размер 16-16 mm
A, мм 190
B, мм 86
C, мм 43
Марка стали AISI 316
Вес, кг 5
D, мм 22
E, мм 42
F, мм 20
Рабочая нагрузка, кг 5000
Разрывная нагрузка, кг 20000
Серия 644
Подходит для якорей, до кг 150
Материал Нержавеющая сталь
Код поставщика K644160000KK-135991641-nit

Описание

Особо надежный вертлюг для больших якорей и цепей KONG 644160000KK. Вертлюг идеально проходит через втулку без каких-либо проблем или повреждений шкива.

Технические характеристики:

  • Материал: нержавеющая сталь AISI 316;
  • Для цепи диаметром: 16-20 мм;
  • Рабочая нагрузка: 5000 кг;
  • Разрывная нагрузка: 20000 кг;
  • Длина (А): 190 мм;
  • Ширина (В): 86 мм;
  • Шириан (С): 43 мм;
  • Диаметр (D): 22 мм;
  • Высота (E): 42 мм;
  • Ширина (F): 20 мм.

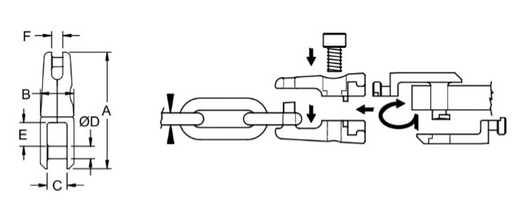

vertlyug_yakornyj_kong_644.12_155x66mm_cep_ø12-14mm_3000_9500kg_iz_nerzhaveyushhej_stali_aisi316_mini.jpg

Поворотный анкерный соединитель изготовлен из высококачественной нержавеющей стали AISI 316. Анкер автоматически выпрямляется и правильно устанавливается на плате. Он удерживается на морском дне без перекручивания цепи.

Разрывная нагрузка при вертикальной тяге составляет 20000 кгс. Предельная нагрузка на изгиб составляет 5000 кгс.

Особенности:

  • Вращение шарнирного соединения уменьшает скручивание цепи;
  • Позволяет якорю поворачиваться независимо;
  • Гладкий, тонкий профиль без зацеплений;
  • Рекомендуется дополнительная артикуляция;
  • Произведено компанией Kong в Италии из полированной нержавеющей стали премиум-класса 316;
  • Предназначен для плавного прохождения по носовым роликам;
  • Проходите через хомутовые трубы без зацепления;
  • Рекомендуется использовать Locktite для штифта при установке.

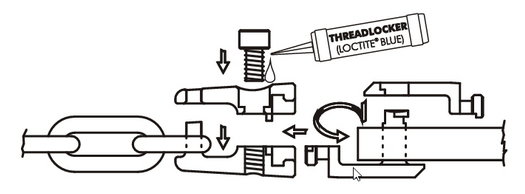

Схема сборки шарнирного соединения KONG:

vertlyug_yakornyj_kong_644.12_155x66mm_cep_ø12-14mm_3000_9500kg_iz_nerzhaveyushhej_stali_aisi316_mini_1.jpg

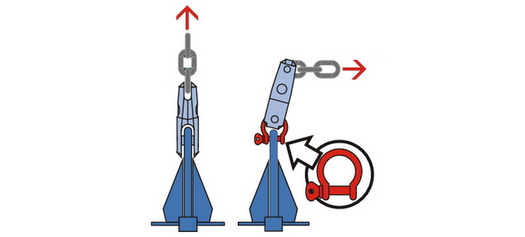

При использовании цельного монолитного анкера значительно возрастает риск поперечной нагрузки (когда нагрузка не направлена по прямой). Для уменьшения поперечных нагрузок может быть целесообразно использовать соответствующую скобу между хвостовиком анкера и шарниром:

vertlyug_yakornyj_kong_644.12_155x66mm_cep_ø12-14mm_3000_9500kg_iz_nerzhaveyushhej_stali_aisi316_mini_3.jpg

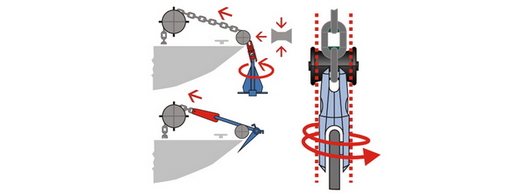

Перед подъемом на борт дайте якорю повернуться и занять правильное положение, чтобы не повредить шарнирный соединитель якоря KONG:

vertlyug_yakornyj_kong_644.12_155x66mm_cep_ø12-14mm_3000_9500kg_iz_nerzhaveyushhej_stali_aisi316_mini_4.jpg

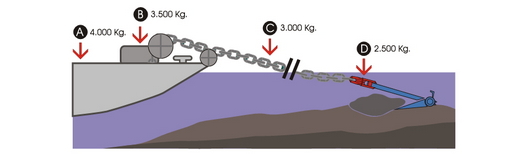

Предельные нагрузки на компоненты якоря должны снижаться следующим образом:

  • A. Палуба
  • B. Крепление носового ролика
  • C. Цепь
  • D. Якорь
vertlyug_yakornyj_kong_644.12_155x66mm_cep_ø12-14mm_3000_9500kg_iz_nerzhaveyushhej_stali_aisi316_mini_5.jpg

Уникальная конструкция поворотных якорных соединителей Kong позволяет отказаться от съемных штифтов, что делает их конструкцию высокопрочной и тонкой. Они проходят через носовые ролики и швартовы без зацепов и зависаний. Это очень надежные соединители с высокой прочностью на разрыв, которые можно использовать годами без опасений. Все якорные вертлюги Kong производятся в Италии.
