Контрольный дисплей для аккумуляторной батареи Nasa Clipper BM2 ClipBM2 8-16В 110x110мм с шунтом на 200А и соединительными кабелями

Контрольный дисплей аккумулятора серии Clipper BM2 NASA ClipBM2.

Предназначен для мониторинга работы 12-вольтовых свинцово-кислотных аккумуляторных систем емкостью до 999 А/час.

Технические характеристики:

• Корпус: 110 x 110 мм;
• Напряжение питания: 8-16 Вольт постоянного тока;
• Потребляемый ток: 1,5 мА;
• Емкость аккумулятора: 5-999 Ампер/час;
• Максимальный ток нагрузки: до 199 А;
• Максимальный ток зарядки: до 199 А;
• Шунт: 50 мВ / 200 А (стандартный).

Простой и интуитивно понятный дисплей показывает рабочее напряжение аккумулятора, ток заряда / разрядки, состояние заряда и время зарядки / разрядки. Прибор также предупреждает пользователя о слишком низком уровне заряда, что приводит к сбросу нагрузки или началу зарядки для защиты аккумулятора.

Для проверки эффективности системы зарядки или отслеживания потребляемой мощности предусмотрен сбрасываемый счетчик ампер-часов, а второй вход позволяет пользователю контролировать напряжение стартера. Простой формат отображения не означает, что внутреннее программное обеспечение является простым. На самом деле используются два отдельных алгоритма. Один основан на суммировании ампер-часов за цикл зарядки и разрядки, второй — на адаптивной внутренней математической модели аккумулятора.

Уникальной особенностью BM2 является его способность использовать информацию от обоих алгоритмов во время циклов зарядки/разрядки для постоянного обновления своих характеристик. Это означает, что, в отличие от многих других систем, которые полагаются исключительно на интеграцию ампер-часов, BM2 от NASA Marine никогда не нужно повторно синхронизировать с аккумулятором. Алгоритм включает в себя уравнение Пеккерта для обеспечения точности в широком диапазоне токов нагрузки.

В комплект поставки входят:

• Дисплей;
• Шунтирующее соединение на 200 А с кольцевой клеммой M8;
• Соединительные кабель 5 метров от блока индикации до аккумулятора — с предохранителем и кольцевыми клеммами для шунта, держателем предохранителя и кольцевой клеммой M8 для подключения к аккумулятору.

Блок отображения:

• Стандартный квадратный корпус Clipper размером 110 мм. ЖК-дисплей с высокой контрастностью и подсветкой для просмотра в ночное время;
• Визуальная сигнализация минимального напряжения;
• Простое управление — 4 клавиши для выбора подсветки, напряжения/ампеража/уровня заряда на экране;
• Ампер-часы или время работы.

В процессе эксплуатации свинцово-кислотные аккумуляторы могут выделять водород. Смешиваясь с воздухом, водород образует взрывоопасную смесь. Поэтому в аккумуляторном отсеке необходимо обеспечить хорошую вентиляцию, и не допускать появления там открытого пламени или искр!

Установка дисплея:

1. Выберите для дисплея подходящее место. Вырежьте в монтажной поверхности отверстие размером 87 мм х 67 мм. Поверхность должна быть ровной, а пространство за ней должно всегда оставаться сухим. (Место входа кабелей не загерметизировано намеренно для обеспечения достаточного уровня вентиляции, предотвращающего запотевание экрана).
2. Протяните кабель шунта через отверстие в монтажной поверхности.
3. Отвинтите две барашковые гайки на задней стенке дисплея и снимите зажим из нержавеющей стали.
4. Установите уплотнительное кольцо "O" в паз на лицевой стороне панели прибора. Перед установкой прибора на панель убедитесь, что оно правильно расположено в своем пазу, чтобы обеспечить водонепроницаемое уплотнение дисплея.

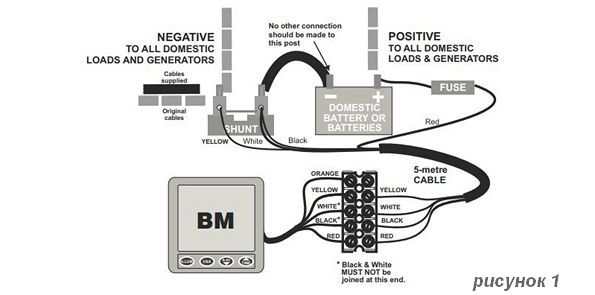

5. Подсоедините шунтирующий кабель к блоку отображения, как показано на рисунке 1 ниже, с помощью прилагаемой клеммной колодки. Соблюдайте осторожность при подсоединении проводов точно так, как показано на рисунке, обращая внимание на то, что черный и белый провода соединяются в месте подключения шунта и подсоединяются отдельно к приборному концу кабеля.


6. Установите прибор на монтажной поверхности, оденьте стальной зажим на стойки и навинтите барашковые гайки, но сильно их не затягивайте. Чтобы вода не могла попасть в пространство позади прибора уплотнительное кольцо должно плотно прилегать к монтажной поверхности.
7. Рекомендуется отводить кабели от прибора вертикально вниз, даже если затем они будут подниматься вверх. Эта мера поможет дополнительно защитить дисплей от попадания воды, которая могла бы стекать по проводам.
8. Проверьте, что все потребители отсоединены от аккумулятора.
9. Отсоедините отрицательную клемму от аккумулятора и подсоедините к шунтирующему устройству, как показано на рисунке 1. Убедитесь, что оно расположено таким образом, чтобы не допускать электрического контакта с другими деталями, а также чтобы оно оставалось сухим и без загрязнений. Также обратите внимание, что шунт может нагреваться при протекании сильного тока, поэтому убедитесь, что он закреплен в таком положении, чтобы его тепло не влияло на другие детали. Не затягивайте болты клемм шунта слишком сильно.
10. Подсоедините черный и белый провода, а также желтый провод к шунту, как показано на рисунке 1.
11. Подсоедините короткий соединительный кабель к шунту, а затем к отрицательной клемме аккумулятора.
12. Если необходимо контролировать напряжение стартерной батареи, подсоедините оранжевый провод к положительной клемме стартерной батареи. Предохранитель на 1 ампер, расположенный рядом со стартерной батареей, обеспечит защиту в случае возникновения неисправности.
13. В завершение установки подсоедините красный провод к положительной клемме аккумулятора. Теперь прибор BM-2 готов оценивать состояние батареи, используя заводские значения параметров настройки.
14. Нажмите и удерживайте нажатой клавишу ILLUM до тех пор, пока на дисплее не появится надпись "Eng". Отпустите кнопку ILLUM и отрегулируйте показанную емкость с помощью кнопок и, чтобы она соответствовала значению, указанному на вашем аккумуляторе.
15. Нажмите клавиши V&A, чтобы перейти к настройке температуры аккумулятора, и отрегулируйте ее с помощью клавиш и, чтобы она соответствовала расчетной средней температуре аккумулятора в пределах 10 °C.
16. Нажмите ILLUM для завершения технических настроек.
17. НЕ ставьте аккумулятор на зарядку сразу.
18. Приложите нагрузку к аккумулятору, включив освещение или приборы, и подождите несколько минут, пока BM-2 "изучит" характеристики аккумулятора и покажут стабильные показания, прежде чем начинать зарядку.

После напряжения и тока наиболее полезным показателем, отображаемом на дисплее контрольного прибора BM-1, является остаточный заряд аккумулятора. Однако, оценка остаточного заряда свинцово-кислотных аккумуляторов никогда не бывает абсолютно точной. Это связано с влиянием состояния элементов и электролита батареи, а также с кривыми токов зарядки и разрядки.

Для более точной оценки остаточного заряда аккумулятора необходимо знать его начальное состояние. Из всех состояний батареи самым «понятным» является состояние полной зарядки после длительной компенсационной подзарядки малым током, производимой обычно на берегу или от зарядной системы на основе генератора с регулятором. Полная разрядка до конца заряженного аккумулятора при токе в 1/20 от номинальной емкости происходит за 20 часов. Соответствующая величина тока называется «током 20-часовой разрядки».

Контрольный прибор NASA BM2 имеет четыре рабочих режима:

• Вольтметр и амперметр;
• Счетчик ампер-часов;
• Время работы;
• Напряжение стартерной батареи.

Во всех этих обычных режимах уровень заряда батареи также отображается на шкале справа от дисплея. Кроме того, если напряжение батареи падает ниже заданного уровня, сигнализирующего об опасном разряде, мигает символ аварийного сигнала.

Компания NASA Marine Instruments стала известна во всем мире благодаря производству надежных изделий с превосходным соотношением цены и качества. Вся продукция соответствует жестким европейским стандартам электромагнитной совместимости и имеет гарантию в течение 12 месяцев. Clipper, Target и Cruiser - это три линейки, представляющие морские приборы NASA.

• CLIP-COVER - Крышка защитная для дисплея Clipper Nasa 110х110мм белая.
