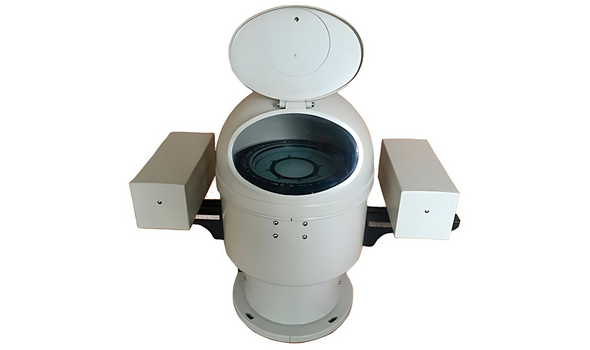

Настольный магнитный компас Ruian Shunfeng CPT-165A 165мм 220-110-24В 560x730x270мм РКО РМРС

CPL-190, CPT-190, CPL-165 и CPT-165A - это жидкостные магнитные компасы с превосходными характеристиками, спроектированные и изготовленные в соответствии с национальным стандартом GB/T 14108-2011 (General Technical Terms of Marine Magnetic Compass Class A) и полностью соответствуют требованиям и стандартам для навигационного оборудования ISO449 и IMO.

Имеют сертификаты и одобрения РКО №01-11.1.1-8.1-0272 (Российское классификационное общество) и РМРС (Российский морской регистр судоходства).

Магнитные компасы Ruian Shunfeng могут использоваться как на крупных судах, так и на судах среднего и малого размеров в качестве стандартных или рулевых компасов. Все компасы Ruian Shunfeng характеризуются высокой точностью, стабильными параметрами и могут эксплуатироваться длительное время в условиях морского плавания.

Видеообзор магнитного настольного компаса Ruian Shunfeng CPT-165A:

Характеристики:

• Диаметр картушки компаса - 165мм;
• Диапазон шкалы лимба - От 0° до 360° с ценой деления 1°;
• Диапазон рабочих температур - от -30℃ до +60℃;
• Погрешность направления (H=35 мкТ, T=20±3 ℃) - ≤ 0,5°;
• Полупериод колебаний (H=35 мкТ, T=20±3 ℃) - ≥ 8,62 с;
• Погрешность при трении (H=35 мкТ, T=20±3 ℃) - ≤ 0,09°;
• Компенсация полукруговой девиации - 1 – 45°;
• Компенсация широтной девиации - 1 – 6° при магнитном наклонении Q=45°
• Компенсация четвертной девиации - 0,5° – 10°;
• Компенсация креновой девиации - -75 - +75 мкТ.

Устройство компаса:

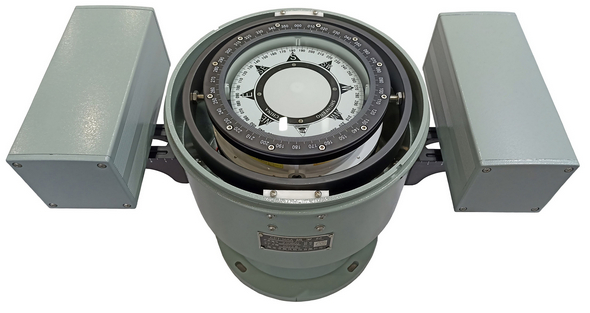

Котелок компаса:

Котелок компаса устанавливается в карданный подвес. Котелок заполнен прозрачной жидкостью. Дно котелка соединяется простым способом с датчиком магнитного компаса. Стальной магнитный указатель размещается в плавающей камере, полный магнитный момент не менее 1700 СГс.

Ось изготовлена из усиленного карбидом сплава, опора – из полудрагоценного камня, чем обеспечивается точность и долговечность системы курсоуказания. Дно котелка снабжено расширительной системой во избежание появления пузырьков при изменении наружной температуры.

Корпус компаса:

Оболочка корпуса компаса выполнена из алюминиевого сплава, поверхность - с антикоррозийной обработкой. Устройство подсветки установлено на верхней переборке нактоуза.

Подвес гарантирует горизонтальность при крене судна до 40 градусов. Имеются различные средства коррекции девиации.

Внутреннее устройство компаса:

Компенсатор полукруговой девиации:

На нижней переборке нактоуза установлены два держателя - магнитные стержни, в каждом держателе имеется 14 цилиндрических отверстий (Ø 6,7 × 100). Пользователь может вставить в эти отверстия корректирующие стержни в нужном количестве и перемещать стержни влево-вправо и вверх-вниз. Настройка компаса выполняется удобно и надежно.

Внимание!

Линия «нос-корма» магнитного компаса в основании нактоуза должна совпадать или быть параллельной основной линии судна. Во избежание потери точности магнитный компас должен устанавливаться как можно дальше от объектов, обладающих магнитными свойствами, таких как оборудование связи, стальные конструкции, двигатели постоянного тока, электрические кабели и т.п. (безопасная дистанция – более 1,5 метра).

При первоначальной установке магнитного компаса должны быть проведены настройки девиации, время и место выполнения корректировки и остаточная девиация должны быть записаны для использования в рейсе. Компасная жидкость должна приобретаться исключительно у производителя и не может быть заменена другой жидкостью.
