Рефлекторный магнитный компас Autonautic instrumental C20-00130 12/24В 472x280мм Ø125мм плоская картушка с нактоузом из алюминия

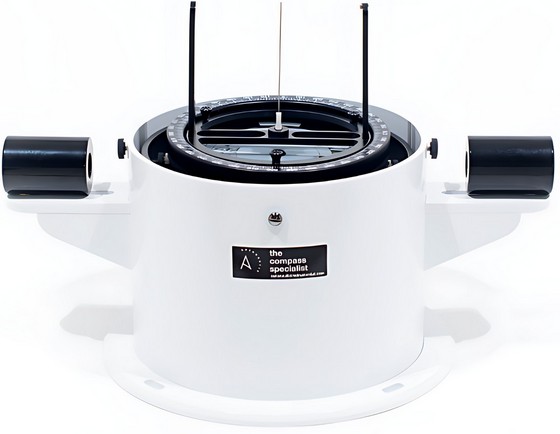

Компас Autonautic instrumental C20-00130 с нактоузом - это компактный, прочный и экономичный магнитный компас для мест с ограниченным пространством. Разработан для коммерческих, рыболовных и рабочих судов среднего размера. Компас поставляется в нактоузе белого цвета из алюминия.

Компас с превосходными характеристиками, спроектирован и изготовлен в соответствии с Европейским MED («Wheelmark»), одобрением USCG, сертификатом морского оборудования Великобритании (MER) и всем важным международным спецификациям.

Характеристики:

• Диаметр картушки: 125 мм;
• Тип картушки: плоская класса А;
• Защита корпуса: водонепроницаемый текстильный чехол;
• Ошибка направления: 0.5°;
• Магнитный момент: 1.1 Ам²;
• Напряжение: только для перископа 12/24 в цепи постоянного тока;
• Соответствует стандарту: ISO 9001, ИСО 25862:2019, МЭК 60945:2018, Резолюция ИМО А 694 (17), Резолюция ИМО MSC.36 (63)-(1994 HSC Code) 13, Резолюция ИМО MSC.97 (73))-(Кодекс ВС 2000 г.)13), резолюция ИМО MSC.302 (87);
• Защитное покрытие: закаленное стекло 4.5 мм;
• Гарантия: 10 лет;
• Тип судна: коммерческое, рыболовное, рабочее судно;
• Материал корпуса: алюминий морского класса 6060;
• Подсветка: LED 220V;
• Отделка корпуса: белое полуглянцевое порошковое покрытие (RAL 9016);
• Общий вес: 20 кг, включая транспортировочный деревянный ящик;
• Категория оборудования IEC 60945: открытая зона;
• Рабочая температура: от -30°C до +60°C;
• Цвет корпуса: белый.

Нактоуз:

Нактоуз из морского алюминия модели C20-00130 разработан для установки магнитного компаса C20 с картушкой компаса диаметром 125 мм, а также имеет тип А2. Нактоуз соответствует испытаниям на влажность, тепло и коррозию, а также испытаниям на дождь и брызги, указанным в IEC 60945. В комплект входит отражательная трубка, установленная для того, чтобы показания компаса можно было просматривать из-под палубы.

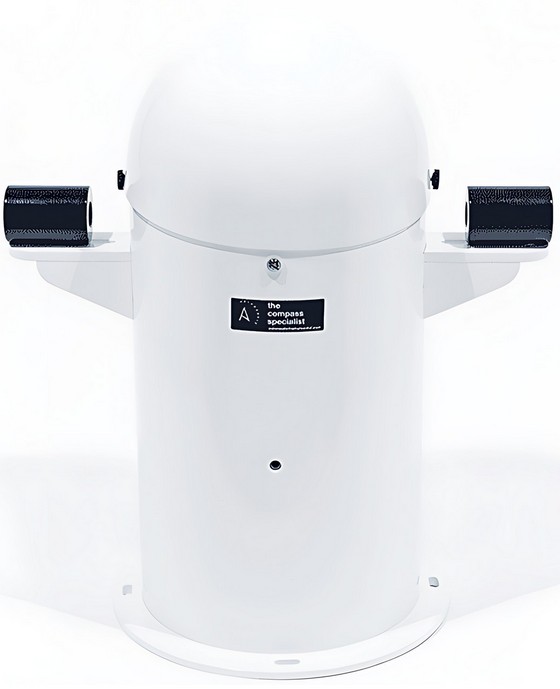

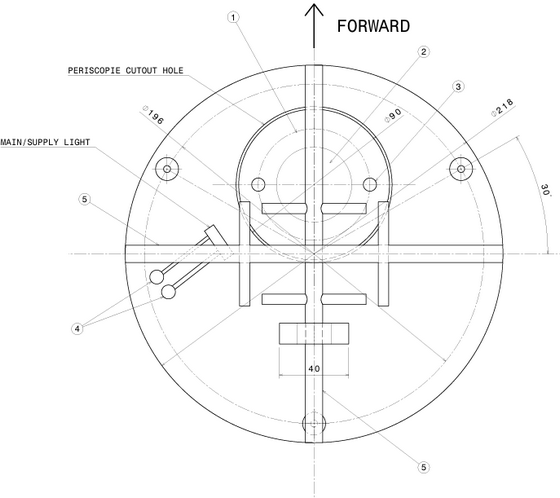

Корпус нактоуза C20-00130 изготовлен из алюминия морского класса, покрыт электростатическим высококачественным полимером для защиты от коррозии в морской воде. Колпак изготовлен из того же алюминия и прикреплен к нактоузу двумя винтами с накатанной головкой. Отверстия палубного крепления нактоуза выполнены с учетом любого смещения относительно линии носа и кормы судна путем поворота нактоуза на угол не более 6°.

Нактоуз C20-00130 имеет одну из самых простых перископических конструкций, использующую только одну линзу и зеркало. Линзу легко снимать для очистки через определенные интервалы времени, снимая чашу компаса нактоуза с помощью скользящего замка.

Чаша компаса:

Чаша компаса Autonautic instrumental C20-00130 разработана для возможности комбинирования с устройством считывания азимута, нактоузом и ТМС (передающим магнитным компасом). Ее следует регулярно проверять, чтобы убедиться в отсутствии утечек или пузырьков.

Кроме того, верхнее и нижнее стекло следует поддерживать в чистом состоянии, а также проверять карданный подвес компаса. Несколько раз в год и чаще на судах с высоким уровнем вибрации или после штормовой погоды следует проводить эксплуатационное испытание магнитного компаса, чтобы убедиться в отсутствии трения на оси и камне.

Это эксплуатационное испытание следует проводить следующим образом: Пока судно находится у борта, поднесите магнитный предмет к компасу так, чтобы курс отклонился на 2 градуса. Удерживайте отклоненную картушку компаса в этом положении в течение 10 секунд, а затем отпустите, убрав магнитный предмет.

Когда картушка компаса стабилизируется, она должна находиться в пределах 15 секунд дуги от исходного курса. Если картушка компаса не возвращается в этот предел, значит, между осью и камнем высокий уровень трения. Компас должен быть отремонтирован компетентным органом.

Считывание показаний компаса:

Рефлекторный компас Autonautic instrumental C20-00130 использует систему зеркал и линз для отображения показаний на удаленном расстоянии. Он позволяет штурману видеть показания компаса на посту управления, не наклоняясь к самому компасу.

Секция 25° по обе стороны от курсовой линии картушки компаса может быть просмотрена через рефлекторную трубку из-под палубы. Максимальная длина рефлекторной трубки составляет 30 см. Угол наклона зеркала может быть изменен. Курс, считываемый с проецируемого изображения, соответствует курсу, считываемому на главном нактоузе.

Освещение компаса:

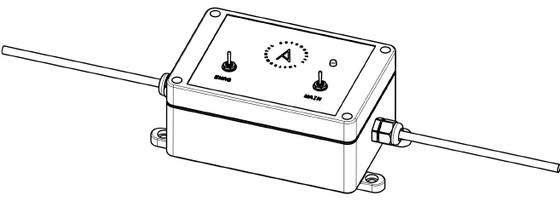

Основным отличием компаса C20-00130 является обеспечение основного и аварийного освещения с питанием от переменного и постоянного тока. Все электрические соединения расположены в водонепроницаемой клеммной коробке.

Регулировка компаса:

Регулировка и испытание магнитного компаса должны проводиться во время морских испытаний на верфи. Производитель магнитных компасов не предоставляет услугу регулировки компаса. Магнитный компас должен всегда быть устойчиво ориентирован на магнитное поле Земли, указывая на магнитный север.

Однако сталь, электронные приборы или оборудование и даже тип перевозимого груза могут привести к тому, что стрелка компаса будет указывать в сторону или отклоняться от магнитного севера. Регулировка компаса необходима для компенсации этих отклоняющих сил с помощью корректоров. Регулировка должна выполняться настройщиком компаса, имеющим Сертификат компетентности настройщика компаса.

Более подробную информацию по установке, корректировке и использованию вы можете получить в разделе "Документация и Сертификаты".
