Анеморумбометр Nasa Cruiser V2.0 CruiserWindV2 12В 132x98x29мм с датчиком-вертушкой, 20-метровым кабелем и набором креплений

Код товара: t665883

Все характеристики
Код производителя CruiserWindV2
Производитель Nasa
Страна производитель Великобритания
Длина, мм 132
Ширина, мм 98
Толщина, мм 29
Выход NMEA 0183
Модель Cruiser
Цвет Белый
Длина кабеля, м 20
Серия V2.0
Тип Датчик направления и скорости ветра
Напряжение, В 12
Код поставщика CruiserWindV2

Описание

Анеморумбометр Nasa Cruiser Wind V2.0 даже при быстром маневрировании, он практически мгновенно показывает любые изменения скорости и направления ветра, надежен в изготовлении и прост в эксплуатации.

Технические характеристики:

  • Полное отображение видимого ветра на 360°;
  • Форма указателя может меняться по выбору пользователя;
  • В качестве единиц измерения скорости ветра можно выбрать узлы, мили в час или километры в час;
  • Голубая подсветка экрана;
  • Прост в эксплуатации;
  • Калибровка выполняется с клавиатуры;
  • Потребляемый ток 35 мА, с подсветкой 55 мА при напряжении питания 12 В;
  • Компактный дисплей кабины пилота 132 x 98 x 29 мм;
  • Выходная мощность NMEA 0183 МВт (кажущаяся скорость и направление ветра);
  • Поставляется в комплекте с выходным блоком NMEA на верхушке мачты и 20-метровым кабелем.

Модели V.2.0 отличаются от предыдущих версий усовершенствованной электроникой и улучшенной программой обработки сигнала. Датчик имеет выход NMEA0183 и передает сообщения MWV, поэтому может работать с любым совместимым дисплеем. Все модели анеморумбометров Nasa поддерживают работу с репитером.

В комплект поставки анеморумбометра входят:

  • Дисплей;
  • Устанавливаемая на мачте датчик-вертушка;
  • 20-метровый кабель;
  • Набор креплений.

Питание системы осуществляется от стандартного судового аккумулятора с напряжением 12 В. Начальная настройка выравнивает направление лодки с индикатором ветра, поэтому блок на мачте может быть установлен в любом удобном месте и не привязан к креплению на носу и корме.

Прежде чем приступать к установке прибора, убедитесь, что все части комплекта имеются в наличии и исправны. Для этого включите разъем вертушки в контактный блок в соответствии со схемой. Затем подключите к контактному блоку дисплей и подайте напряжение питания 12 В. Аккуратно покрутите лопасти вертушки и флюгер и проверьте наличие показаний.

Установка дисплея Cruiser V2.0:

  • Выберите подходящее место на приборной панели или на переборке. Монтажная поверхность должна быть ровной, а пространство за ней должно быть защищено от попадания влаги. (Отверстие для входа кабеля сделано не герметичным намеренно — оно обеспечивает необходимую вентиляцию прибора и предохраняет экран от запотевания) ;
  • При помощи шаблона (он является частью упаковки) наметьте на монтажной поверхности отверстия для крепежных шурупов. Прежде чем сверлить отверстия убедитесь, что с задней стороны монтажной поверхности имеется достаточно места для прокладки кабеля и для затягивания гаек;
  • Просверлите 5 отверстий и проверьте, что прибор надежно монтируется в выбранном месте;
  • Подсоедините кабель к дисплею;
  • Вставьте резиновый уплотнитель в канавку на задней поверхности корпуса;
  • Установите дисплей на приборной панели и закрепите его при помощи барашковых гаек. (Гайки сильно не затягивайте);
  • Проверьте, что уплотнитель надежно прилегает к монтажной поверхности, и вода не сможет проникнуть в пространство позади прибора;
  • Рекомендуется отводить кабели от прибора вертикально вниз.

Установка вертушки:

Вертушка снабжена 20-метровым кабелем и предназначена для установки на мачте. Для крепления вертушки выберите открытое место, где на пути движения воздуха во всех направлениях нет никаких помех. Вертушка должна располагаться строго горизонтально, но при этом ее ориентация относительно корпуса судна не имеет значения. В комплект поставки входят четыре монтажных блока с четырьмя самонарезающими винтами из нержавеющей стали, предназначенные для крепления вертушки на металлической мачте. Если мачта деревянная, используйте подходящие для данного случая шурупы.

  • Аккуратно ослабьте четыре шурупа монтажных блоков. Вставьте анодированную монтажную трубку коротким концом в прорезь и снова затяните шурупы;

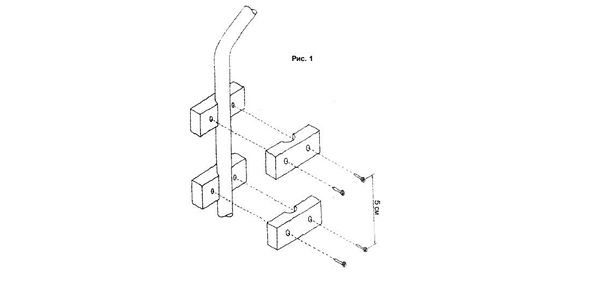

  • Просверлите крепежные отверстия на мачте и закрепите длинный конец трубки, как показано на рис. 1;
  • Anemorumbometr_Nasa_Cruiser_V2.0_CruiserWindV2_12V_132x98x29mm_s_datchikom-vertushkoj,_20-metrovy'm_kabelem_i_naborom_kreplenij mini1.jpg
  • Воткните разъем кабеля в гнездо вертушки до соприкосновения пластиковых корпусов и обмотайте место соединения самоклеющейся лентой;
  • Для лучшего наклеивания натягивайте ленту во время обматывания до удвоения ее длины;
  • Кабель и разъем зафиксируйте на трубке при помощи хомутов.

Подключение вертушки:

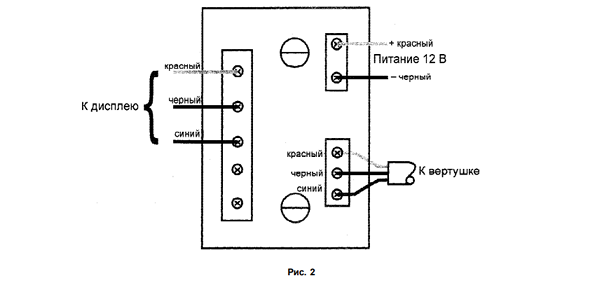

Проведите кабель вертушки от мачты к дисплею и подсоедините провода к контактному блоку. Подключите через предохранитель 1 А источник питания (см. рис. 2).

Подключение дисплея:

Подсоедините три провода кабеля дисплея к контактному блоку (см. рис .2).

Anemorumbometr_Nasa_Cruiser_V2.0_CruiserWindV2_12V_132x98x29mm_s_datchikom-vertushkoj,_20-metrovy'm_kabelem_i_naborom_kreplenij_mini2.png

Калибровка флюгера:

После установки вертушки необходимо выровнять нулевое положение флюгера по диаметральной плоскости судна, чтобы анеморумбометр мог правильно показывать относительное направление ветра. Для этого нажмите одновременно все три кнопки прибора в тот момент, когда стальной наконечник флюгера будет указывать точно вперед. Установка сохраняется при отпускании последней кнопки, поэтому важно, чтобы флюгер имел нужное направление именно в этот момент.

Компания NASA Marine Instruments стала известна во всем мире благодаря производству надежных изделий с превосходным соотношением цены и качества. Вся продукция соответствует жестким европейским стандартам электромагнитной совместимости и имеет гарантию в течение 12 месяцев. Clipper, Target и Cruiser - это три линейки, представляющие морские приборы NASA.

Запасные части и аксессуары:

  • CLIP-COVER/Cruiser Крышка защитная для дисплея Cruiser Nasa для всех приборов серии Cruiser.
  • MHWVAv2 Флюгер Nasa для датчика анеморумбометра V2.
  • MHUCv2 Датчик для анеморумбометра V2 NASA с 20-метровым кабелем

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты.
Комплектация товара может отличаться от указанной на заглавной фотографии, уточняйте комплектацию на момент покупки и оплаты.
Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.
Убедительно просим вас при покупке проверять наличие желаемых функций и характеристик.
