Анеморумбометр Nasa Clipper Tactical Wind system ClipTWind 12В 110x110мм с датчиком-вертушкой, 20-метровым кабелем и набором креплений

Код товара: t778603

Все характеристики
Код производителя ClipTWind
Производитель Nasa
Страна производитель Великобритания
Длина, мм 110
Ширина, мм 110
Глубина, мм 30
Модель Clipper
Цвет Черный, белый
Длина кабеля, м 20
Серия Tactical Wind system
Тип Датчик направления и скорости ветра
Напряжение, В 12
Код поставщика ClipTWind

Описание

Анеморумбометр Nasa Clipper Tactical Wind system - это высокопроизводительная приборная система, которая практически мгновенно отображает изменения скорости и направления ветра. В сложных условиях, когда важна высокая производительность, система Clipper Tactical для измерения ветра станет идеальным выбором.

Обновление данных 10 раз за секунду позволяет мгновенно оценивать изменения скорости и направления ветра во время сложных маневров. При подключении лага или GPS можно отслеживать скорость и направление истинного ветра. Данные выводятся в формате NMEA-0183 и могут отображаться на любом дисплее способном отображать сообщения MWV.

Технические характеристики:

  • NMEA 0183, 4800 бод, предложение данных MWV - частота обновления = 10 в секунду;
  • Скорость ветра от 0 до 99,9 узлов;
  • Направление ветра от 0 до 360 градусов;
  • Номинальное напряжение питания - 12 В;
  • Ток питания датчика ветра - 9 мА;
  • Показывает кажущуюся и истинную* скорость и направление ветра (*при подключении к выходу NMEA 0183 из журнала или GPS);
  • Ток питания 10 мА + (10 мА для подсветки сзади, макс.);
  • Вводное предложение NMEA MWV;
  • Подсветка - 9 уровней;
  • Стиль указателя - 2;
  • Отображение скорости ветра - от 0 до 99 узлов;
  • Отображение угла ветра - от 0 до 360 градусов, представленных 60 сегментами;
  • Размер - 110 x 110 мм;
  • Ввод данных о скорости судна NMEA: VHW из журнала или RMC из GPS для определения истинной скорости и направления ветра.

В комплект поставки анеморумбометра входят:

  • Дисплей;
  • Устанавливаемая на мачте датчик-вертушка;
  • 20-метровый кабель;
  • Набор креплений.

Прежде чем приступать к установке прибора, убедитесь, что все части комплекта имеются в наличии и исправны. Для этого включите разъем вертушки в контактный блок в соответствии со схемой. Затем подключите к контактному блоку дисплей и подайте напряжение питания 12 В. Аккуратно покрутите лопасти вертушки и флюгер и проверьте наличие показаний.

Установка дисплея Clipper Tactical Wind system:

  • Выберите подходящее место на приборной панели или на переборке. Монтажная поверхность должна быть ровной, а пространство за ней должно быть защищено от попадания влаги. (Отверстие для входа кабеля сделано не герметичным намеренно — оно обеспечивает необходимую вентиляцию прибора и предохраняет экран от запотевания);
  • Вырежьте в монтажной панели отверстие размером 67 x 87 мм;
  • Открутите барашковую гайку на задней поверхности прибора и снимите зажимной кронштейн из нержавеющей стали;
  • Вставьте уплотнительное кольцо в канавку на задней стенке прибора. Это кольцо обеспечивает защиту от попадания влаги, поэтому обязательно убедитесь, что оно располагается в канавке ровно;
  • Протяните кабель через отверстие;
  • Вставьте прибор в отверстие на панели, оденьте кронштейн и навинтите барашковую гайку, но не затягивайте ее слишком сильно;
  • Проверьте, что уплотнительное кольцо надежно прилегает к монтажной поверхности, и вода не сможет проникнуть в пространство позади прибора;
  • Рекомендуется отводить кабели от прибора вертикально вниз, даже если потом их надо будет тянуть к источнику питания вверх. В этом случае вода гарантированно не будет стекать по проводам в дисплей.

Установка вертушки:

Вертушка снабжена 20-метровым кабелем и предназначена для установки на мачте. Для крепления вертушки выберите открытое место, где на пути движения воздуха во всех направлениях нет никаких помех. Вертушка должна располагаться строго горизонтально, но при этом ее ориентация относительно корпуса судна не имеет значения. В комплект поставки входят четыре монтажных блока с четырьмя самонарезающими винтами из нержавеющей стали, предназначенные для крепления вертушки на металлической мачте. Если мачта деревянная, используйте подходящие для данного случая шурупы.

  • Аккуратно ослабьте четыре шурупа монтажных блоков. Вставьте анодированную монтажную трубку коротким концом в прорезь и снова затяните шурупы;
  • Просверлите крепежные отверстия на мачте и закрепите длинный конец трубки, как показано на рис. 1;
  • Anemorumbometr_Nasa_Cruiser_V2.0_CruiserWindV2_12V_132x98x29mm_s_datchikom-vertushkoj,_20-metrovy'm_kabelem_i_naborom_kreplenij mini1.jpg
  • Вставьте разъем кабеля в гнездо вертушки до соприкосновения пластиковых корпусов и обмотайте место соединения самоклеющейся лентой;
  • Для лучшего наклеивания натягивайте ленту во время обматывания до удвоения ее длины;
  • Кабель и разъем зафиксируйте на трубке при помощи хомутов.

Подключение вертушки:

  • Проведите кабель датчика от мачты к дисплею и подсоедините три провода к небольшому контактному блоку из комплекта поставки;

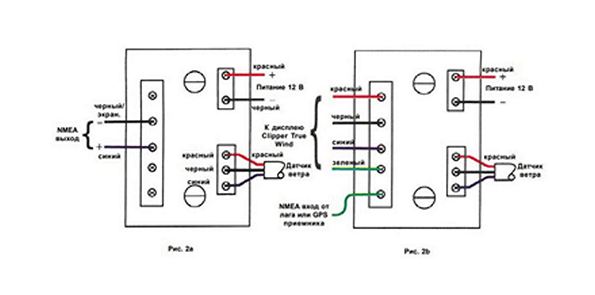

  • Подключите через предохранитель 1 А источник питания 12 В (черный и красный провода, см. рис. 2а);
  • Вход дисплея NMEA+ соедините с синим проводом, а опорный вход NMEA (если он есть) — с черным. Схема подключения дисплея CLIPPER TRUE WIND показана на рис. 2b;

Anemorumbometr_Nasa_Clipper_Tactical_Wind_system_ClipTWind_12V_110x110mm_s_datchikom-vertushkoj,_20-metrovy'm_kabelem_i_naborom_kreplenij_mini.JPG

Калибровка датчика:

Для калибровки включите питание прибора и разверните флюгер в направлении прямо по курсу. Далее при помощи короткого отрезка провода замкните на короткое время клеммы синего и черного проводов кабеля датчика. Указанное направление прямо будет сохранено в памяти устройства.

Компания NASA Marine Instruments стала известна во всем мире благодаря производству надежных изделий с превосходным соотношением цены и качества. Вся продукция соответствует жестким европейским стандартам электромагнитной совместимости и имеет гарантию в течение 12 месяцев. Clipper, Target и Cruiser - это три линейки, представляющие морские приборы NASA.

Технические характеристики товара могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты.
Комплектация товара может отличаться от указанной на заглавной фотографии, уточняйте комплектацию на момент покупки и оплаты.
Вся информация на сайте о товарах носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.
Убедительно просим вас при покупке проверять наличие желаемых функций и характеристик.
