Датчик для измерения уровня жидкости Gobius C 970534 версия 3.0 IP 56 9/12В 10мА глубина от 0,2м до 2м Bluetooth версии 5.0 чёрный

Код товара: t783330

Все характеристики
Артикул 9514052022
Код производителя 970534
Производитель Gobius
Страна производитель Швеция
Ширина, мм 95
Высота, мм 65
Модель Gobius C
Цвет Чёрный
Вес, кг 0.6
Класс защиты IP56
Bluetooth Да
Тип Датчик для измерения уровня жидкости
Входная мощность (постоянный ток), Вт 9/12
Материал ABS (АБС-пластик)
Код поставщика 9514052022/
783330

Описание

Измеритель жидкости Gobius C отличается простотой установки. Он подходит для измерения различных жидкостей, таких как бензин, дизельное топливо и масло. Простая установка без необходимости демонтажа бака.

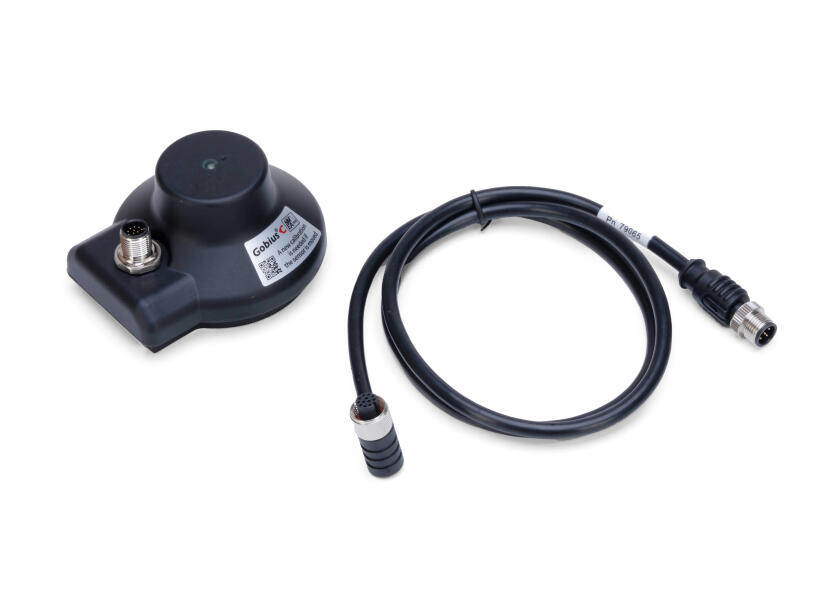

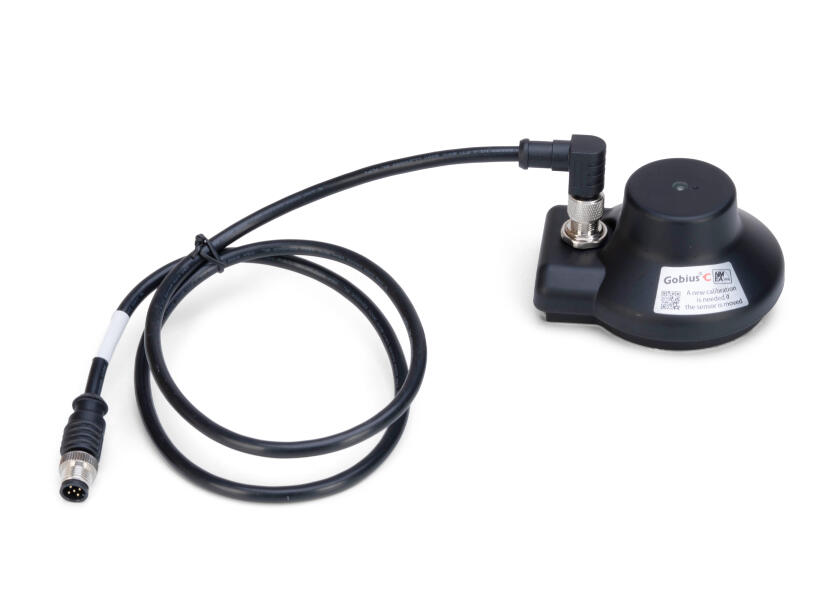

Измерения производятся сверху, что исключает риск утечки. В комплект входят всё необходимое: датчик, кабель NMEA 2000, салфетка для чистки длиной 3 метра и дополнительная лента для крепления датчика 3M.

Устройство работает от напряжения 12 В. Установка аналогична другим продуктам Gobius, но датчик крепится к верхней части резервуара. Максимальная глубина резервуара составляет 2 метра.

Измеритель может подключаться напрямую к сетям NMEA 2000. Также доступно подключение по Bluetooth для настройки и мониторинга уровня жидкости в резервуаре.

Общие сведения:

  • Универсальность: подходит для многих типов жидкостей;
  • Автоматизация: все параметры настраиваются автоматически;
  • Встроенный калькулятор объема;
  • Встроенная функция подавления морских волн;
  • Удобство эксплуатации: не требуется извлекать резервуар для замеров;
  • Доступ к данным через пластиковый резервуар;
  • Без ограничений по толщине стенок резервуара (пластиковые емкости);
  • Совместимость с типовыми отверстиями в металлических резервуарах (диаметр 32 мм);
  • Отсутствие необходимости внутренней очистки резервуара;
  • Не требует технического обслуживания.

Измерительные функции:

  • Максимальная глубина резервуара: до 2 метров (78");
  • Минимальная глубина резервуара: 0,2 метра (7,8");
  • Частота измерений: 1 секунда;
  • Разрешение: 1 мм;
  • Точность: +/-2-3 мм.

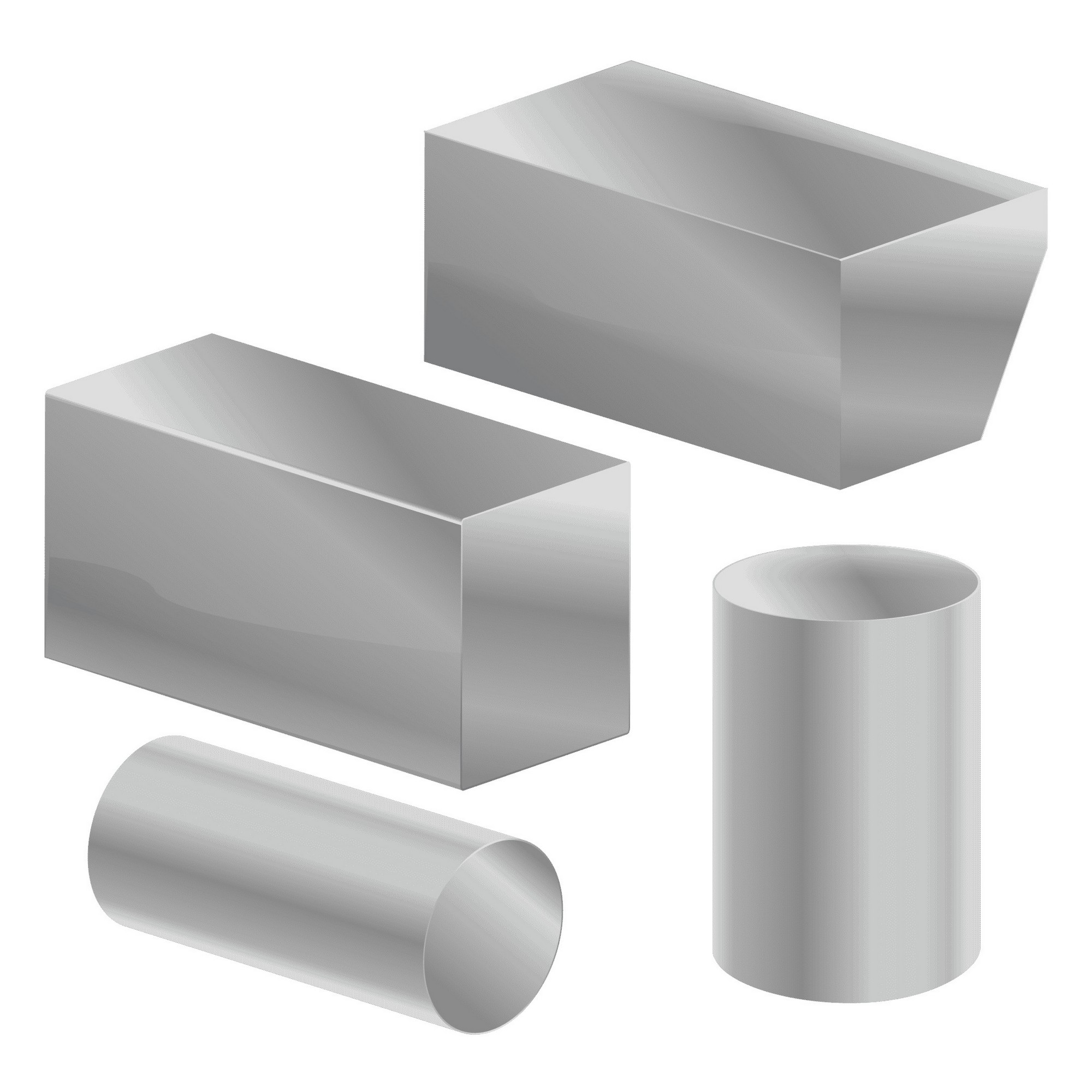

Геометрические параметры резервуара:

  • Прямоугольные резервуары;
  • Резервуары с нерегулярной формой;
  • Вертикальные круговые резервуары;
  • Горизонтальные круговые резервуары.

Технические характеристики:

  • Входное напряжение: 9-12 В постоянного тока;
  • Максимальное напряжение: 29 В;
  • Потребляемая мощность: 10 мА;
  • Максимальный ток: 500 мА;

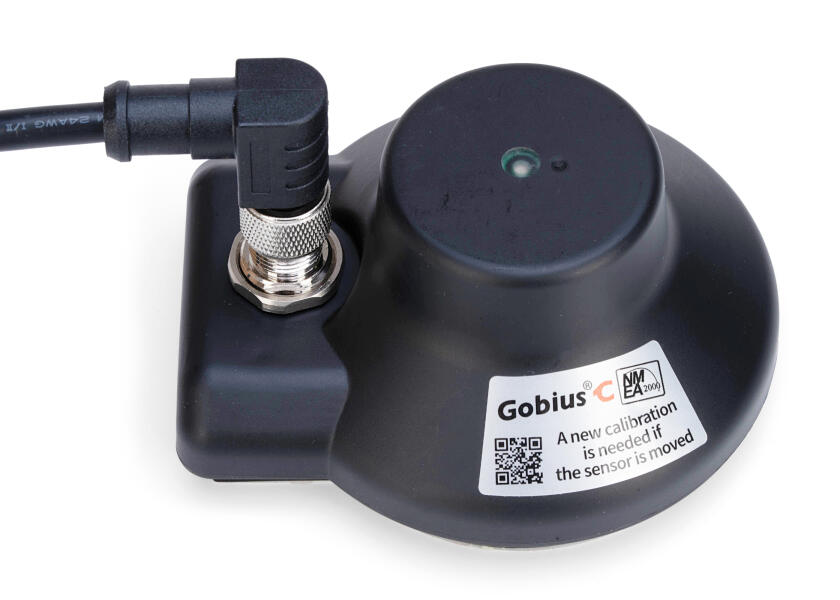

  • Светодиодный датчик показывает активность/измерение;
  • Встроенный датчик температуры;
  • Встроенный акселерометр;
  • Встроенный микрорадарный датчик;
  • Возможность включения/выключения Bluetooth;

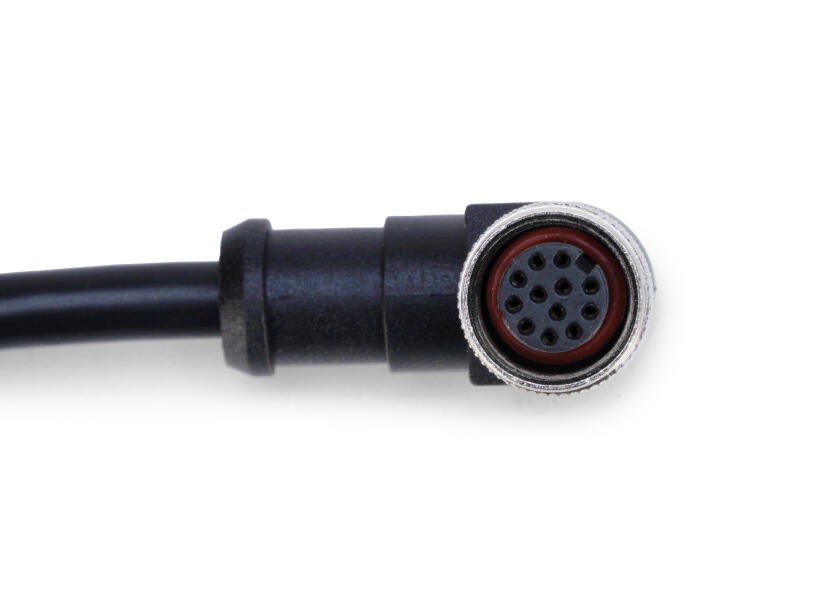

  • Штекер NMEA 2000.

Информация о датчике:

  • Размеры: высота 65 мм, ширина 95 мм;
  • Высота датчика с адаптером, металлический резервуар, 75 мм;

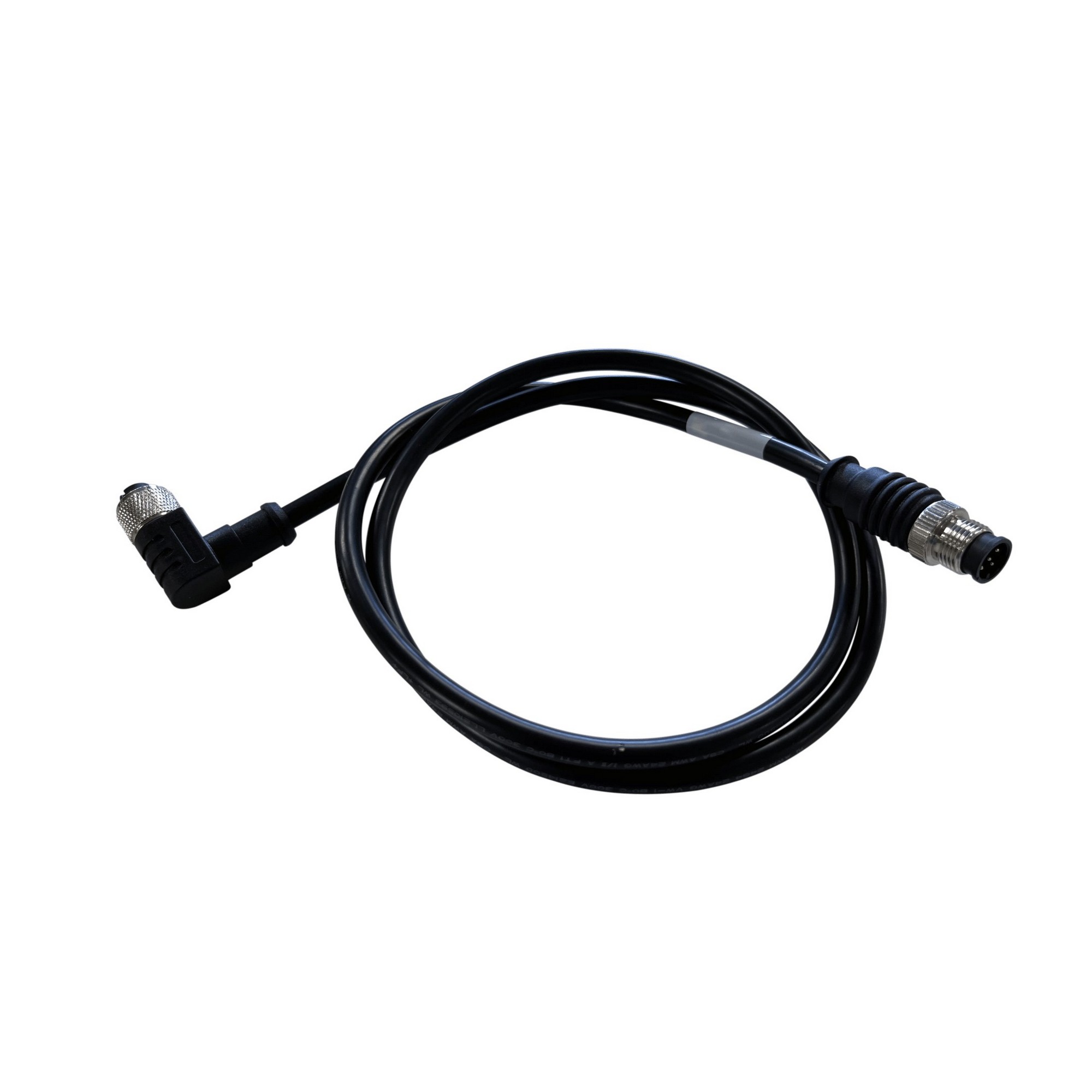

  • Длина кабеля: 1 м;
  • Материал: ABS;
  • Класс защиты: IP56;
  • Вес: 65 грамм;
  • Цвет: черный.

Программное обеспечение:

  • Приложения для iOS и Android;
  • Многоязычная поддержка: китайский, датский, английский, финский, французский, немецкий, итальянский, норвежский, испанский и шведский;
  • Точный расчет уровня в процентах и литрах;
  • Включение/выключение Bluetooth через 10 секунд;
  • Отображение данных на телефоне;
  • Встроенные функции тестирования;
  • Встроенная служба поддержки.

Gobius C — это совершенно новая система контроля уровня жидкости в резервуаре, которая показывает точный уровень и объем жидкости независимо от геометрии резервуара.

Она была разработана для тех, кто хочет знать точный уровень жидкости в резервуаре, чтобы не гадать, не устанавливать датчики внутри резервуара и не создавать беспорядок внутри него. Она проста и точна, поэтому вы можете точно определить уровень в резервуаре.

Обратите внимание!

Системы мониторинга топливных баков должны устанавливаться только компетентными специалистами, имеющими опыт работы с электрическими системами и топливными баками.

Все работы, связанные с топливными баками, должны выполняться с особой осторожностью из-за возможности воспламенения паров топлива. Наши системы мониторинга топливных баков отличаются точностью и надёжностью. Однако их следует использовать только в качестве вспомогательных средств.

Установка датчика на резервуаре.

Для металлических резервуаров необходимо проделать отверстие в стенке резервуара. Датчик Gobius C не может считывать данные через металлы, такие как нержавеющая сталь, обычная сталь и алюминий. Для всех типов резервуаров необходимо оставить свободное пространство над резервуаром не менее 65 мм.

Настройка датчика.

Теперь остается последняя часть, чтобы начать использовать ваш новый датчик резервуара. Теперь вы должны указать: какая жидкость, геометрия резервуара, глубина резервуара, объем и т.д. применимы к вашему резервуару.

Вы также можете указать, какие уровни сигнала тревоги (в %) следует использовать, а также собираетесь ли вы подключить датчик к внешнему датчику или системе управления, т.е. На какой сигнал должен быть настроен датчик (0-190 / 240-33 Ом, 4-20 мА или 0-5 Вольт).

Примечание:

Автоматическая калибровка выполняется для того, чтобы датчик изучил характеристики вашего резервуара. Это необходимо при первой установке, а также в других случаях. Приложение всегда напоминает вам о необходимости калибровки.

Очень важно для калибровки.

Калибровка предназначена для измерения отражений радиолокационных сигналов от неподвижных объектов вблизи датчика Gobius C. Во время калибровки расстояние от верхней части резервуара до уровня жидкости в резервуаре должно быть больше 150 мм (6").

Никогда не переполняйте свой резервуар.

Переполнять бак для любых жидкостей, особенно для бензина и дизельного топлива, плохая идея. Поэтому будьте осторожны, когда видите на экране телефона или аналогового прибора, что бак почти заполнен на 100%.

В мире Гобиуса 100% — это 50 мм до верхней части бака. Это сделано для того, чтобы вы не переполнили бак, то есть у вас будет запас, который не следует превышать.

Установка на пластиковые резервуары.

Обратите внимание, что этот прибор устанавливается на верхней части резервуара, а не на вертикальной стенке. Помните, что верхняя стенка должна быть горизонтальной, то есть не наклонной. Максимальная толщина стенки резервуара для полиэтилена составляет 12 мм, для стеклопластика 8 мм и для стекла 5 мм.

datchik_dlya_izmereniya_urovnya_zhidkosti_gobius_c_970534_versiya_3.0_ip_56_9_12v_10ma_glubina_ot_0,2m_do_2m_bluetooth_versii_5.0_chyornyj_mini.jpg
  • Найдите место, расположенное не слишком близко к краю. Минимальное расстояние от края датчика до края резервуара составляет 35 мм;
  • Протрите поверхность резервуара салфеткой 3M. Можно также использовать ацетон для обезжиривания поверхности;
  • Убедитесь, что температура в резервуаре составляет не менее 20 °C / 76 °F;

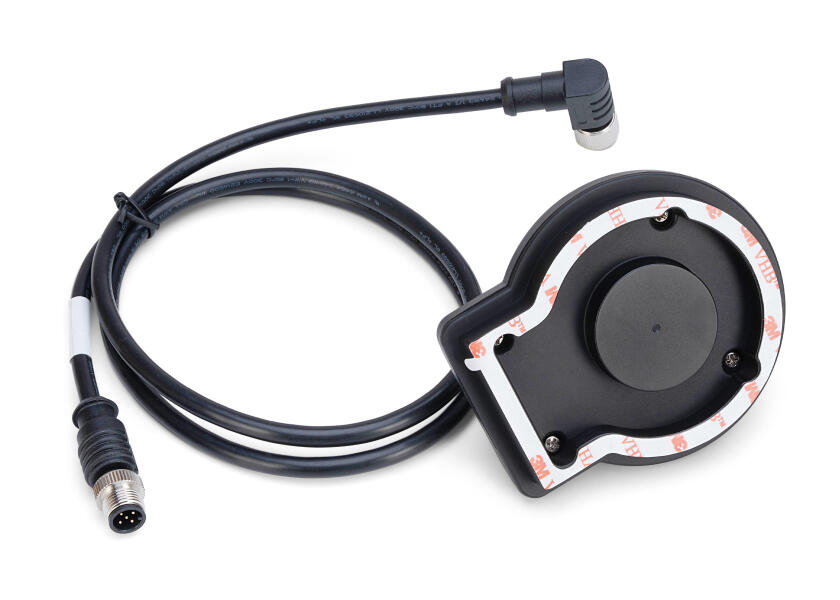

  • Уберите защитный слой с датчика;
  • Поместите датчик на резервуар и сильно надавите;
  • Подождите 15 минут, чтобы лента затвердела.

Примечание:

datchik_dlya_izmereniya_urovnya_zhidkosti_gobius_c_970534_versiya_3.0_ip_56_9_12v_10ma_glubina_ot_0,2m_do_2m_bluetooth_versii_5.0_chyornyj_mini2.jpg

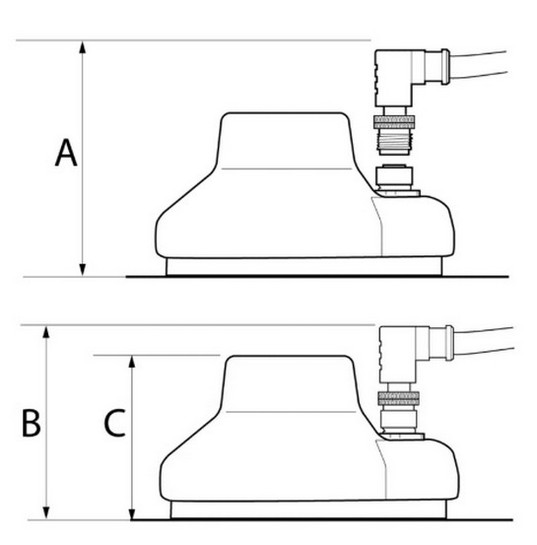

Для установки датчика над резервуаром должно быть свободное пространство не менее 79 мм (A). После установки датчика общая высота, включая заглушку, составляет 65 мм (B). Высота самого датчика (C) составляет 52 мм.

datchik_dlya_izmereniya_urovnya_zhidkosti_gobius_c_970534_versiya_3.0_ip_56_9_12v_10ma_glubina_ot_0,2m_do_2m_bluetooth_versii_5.0_chyornyj_mini1.jpg


Внутри резервуара не должно быть ничего, что мешало бы датчику измерять уровень жидкости до самого дна. При желании можно обвести внешний край датчика тонкой силиконовой нитью, чтобы укрепить крепление. Мы не рекомендуем использовать двухкомпонентный клей для крепления датчика.

Установка на металлические резервуары:

Для всех типов металлических резервуаров в стенке резервуара должно быть отверстие диаметром не менее 44 мм. Прибор Gobius C не может проводить измерения через металлические стенки. Во многих резервуарах есть «стандартные» отверстия для внутренних индикаторов уровня, таких как Wema и совместимые с ними индикаторы уровня (KUS, VDO, Faria и т. д.).

datchik_dlya_izmereniya_urovnya_zhidkosti_gobius_c_970534_versiya_3.0_ip_56_9_12v_10ma_glubina_ot_0,2m_do_2m_bluetooth_versii_5.0_chyornyj_mini3.jpg

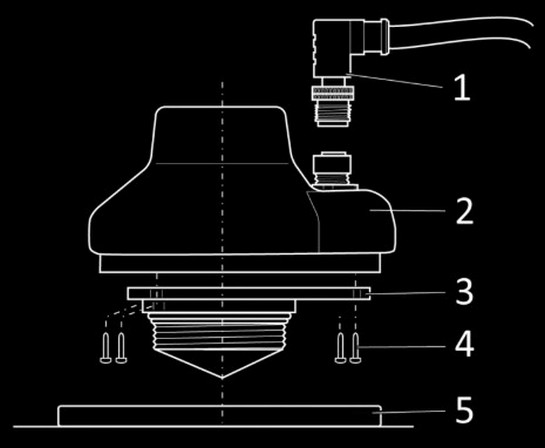

  • 1. Контакт;
  • 2. Датчик;
  • 3. Адаптер;
  • 4. Новые винты;
  • 5. Фланец на резервуаре.

Стандартное отверстие 32 мм:

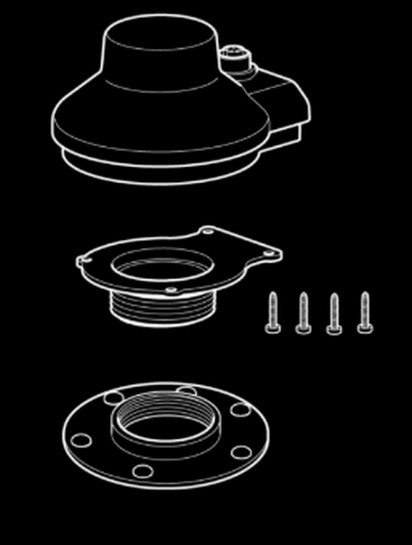

Чтобы установить датчик, сначала нужно открутить старый индикатор уровня от фланца на резервуаре. Датчик Gobius вкручивается во фланец с помощью адаптера. Если на фланце установлены длинные винты, их следует заменить на короткие. Длинные винты могут мешать проведению измерений.

datchik_dlya_izmereniya_urovnya_zhidkosti_gobius_c_970534_versiya_3.0_ip_56_9_12v_10ma_glubina_ot_0,2m_do_2m_bluetooth_versii_5.0_chyornyj_mini4.jpg

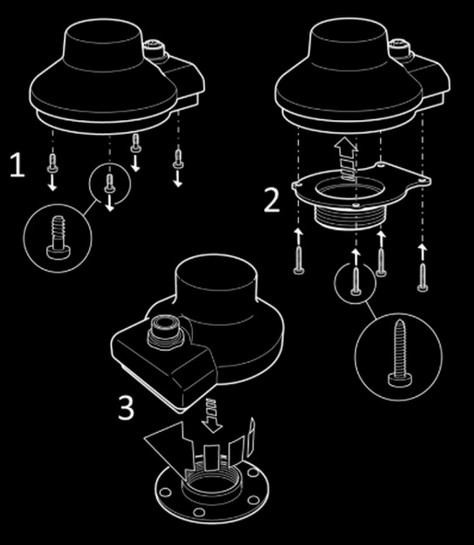

Установка адаптера на датчик:

datchik_dlya_izmereniya_urovnya_zhidkosti_gobius_c_970534_versiya_3.0_ip_56_9_12v_10ma_glubina_ot_0,2m_do_2m_bluetooth_versii_5.0_chyornyj_mini5.jpg

  • 1. Сначала открутите четыре старых винта в нижней части датчика;
  • 2. Установите адаптер на нижнюю часть датчика и закрутите новые более длинные винты;
  • 3. Убедитесь, что два уплотнительных кольца адаптера установлены правильно;
  • 4. Аккуратно вкрутите датчик во фланец на резервуаре;
  • 5. Прикрутите кабель к датчику.
  • 6. Продолжите установку в приложении Gobius C.

Примечание:

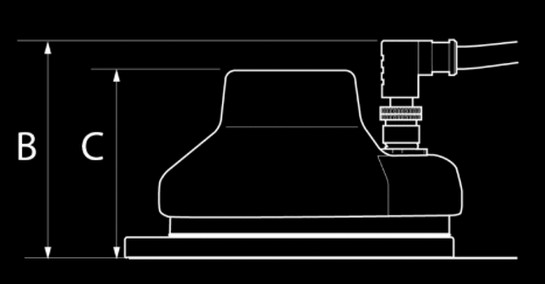

Для установки датчика над резервуаром должно быть свободное пространство не менее 100 мм. После установки датчика общая высота, включая заглушку, составляет 88 мм (B). Высота датчика (C) составляет 75 мм, включая фланец и адаптер.

datchik_dlya_izmereniya_urovnya_zhidkosti_gobius_c_970534_versiya_3.0_ip_56_9_12v_10ma_glubina_ot_0,2m_do_2m_bluetooth_versii_5.0_chyornyj_mini6.jpg

Внутри резервуара не должно быть ничего, что мешало бы датчику «видеть» уровень жидкости до самого дна. При желании можно обклеить внешний край датчика тонкой силиконовой лентой, чтобы укрепить крепление. Не желательно использовать двухкомпонентный клей для крепления датчика.

Установите приложение на ваш смартфон.

При загрузке приложения требуется подключение к Интернету, но после этого подключение к интернету не требуется. Если вы хотите видеть уровень топлива в баке на своём смартфоне, подключите датчик к телефону через Bluetooth. Наконец, если вы подключаете датчик к системе управления или датчику уровня топлива, телефон не нужен.
