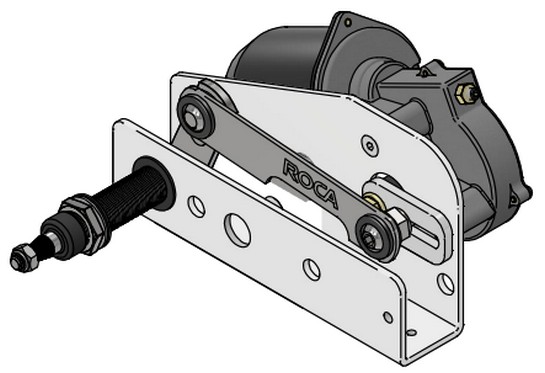

Двухскоростной привод стеклоочистителя Roca W38 531017 12/24В от 45° до 110° 38 Нм белый

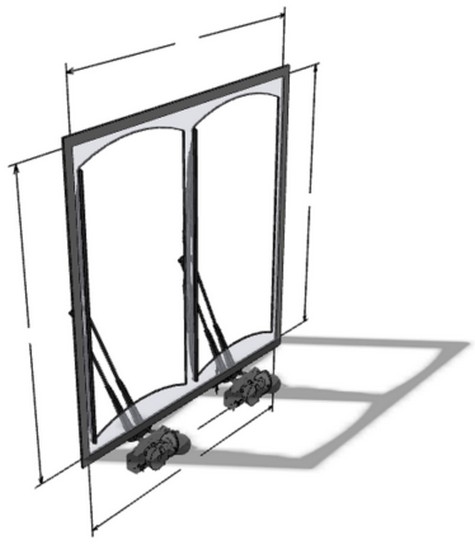

Моторчик стеклоочистителя Roca W38 предназначен для больших лобовых стекол, требующих более длинного рычага стеклоочистителя. Этот моторчик стеклоочистителя подходит для самых сложных условий эксплуатации и легко регулируется в диапазоне от 45° до 110° для обеспечения максимальной видимости.

Характеристики:

• Крутящий момент: 38 Нм;
• Совместим с рычагами (поводками) и щётками до 900 мм (35");
• Две скорости: 35 и 55 движений в минуту;
• Регулируемый угол поворота рычага: от 45° до 110°;
• Сертификация CE, защита от электромагнитных помех;
• Вал из нержавеющей стали;
• Изолированное заземление;
• Совместим с пантографными или маятниковыми рычагами;
• Автовозврат вправо или влево на выбор;
• Вес: 3.013 кг.

Установка:

Монтаж электродвигателя стеклоочистителя Roca W38 должен выполняться опытным специалистом с учетом местных норм безопасности и действующих правил..

Электродвигатель разработан для стационарного использования в транспортных средствах или судах. Его следует устанавливать внутри отсека, панели или защитного кожуха.

Этапы установки:

• 1. Установите электродвигатель на ровную, жесткую поверхность с помощью указанного крепежного крепления;
• 2. Убедитесь, что механизм привода стеклоочистителя корректно соединен с выходным валом;
• 3. Отрегулируйте угол установки щетки в пределах от 45° до 110° перед включением питания;
• 4. Подключите провода питания к клеммам в соответствии с электрической схемой;

• Для моделей на 12 В постоянного тока используйте предохранитель на 35 А
• Для моделей на 24 В постоянного тока используйте предохранитель на 20 А

• 5. Закрепите все электрические соединения с использованием изолированных клемм;
• 6. Перед повторным включением питания проверьте, что электродвигатель и привод свободно вращаются без каких-либо препятствий.

Информация по технике безопасности:

Электродвигатель стеклоочистителя W38 включает в себя подвижные механические элементы с открытыми рычажными соединениями. Для уменьшения вероятности травм рекомендуется устанавливать систему стеклоочистителя за защитной панелью или в кожухе.

Не включайте систему стеклоочистителя, если какая-либо часть тяги или механизма стеклоочистителя доступна персоналу во время обычного использования.

Электробезопасность:

Необходимо удостовериться в использовании правильного напряжения (12 В постоянного тока или 24 В постоянного тока), которое соответствует маркировке на изделии. Во время установки электрические клеммы должны быть надежно изолированы и защищены.

Процедура блокировки/маркировки (обеспечение безопасности при обслуживании).

Перед установкой, регулировкой или обслуживанием системы стеклоочистителя W38:

• 1. Обесточьте систему, отключив главный выключатель аккумулятора или питание электродвигателя стеклоочистителя;
• 2. Установите блокировку или четко обозначьте источник электропитания, чтобы исключить случайное включение;
• 3. Подождите 30 секунд для полной разрядки остаточного напряжения в системе;
• 4. Проверьте, что при переключении управляющего переключателя не происходит никаких механических движений;
• 5. Выполните необходимое обслуживание или регулировку;
• 6. Уберите инструменты и убедитесь в надежной фиксации всех компонентов перед повторным включением электропитания;
• 7. Снимите замок или бирку и восстановите подачу электроэнергии.

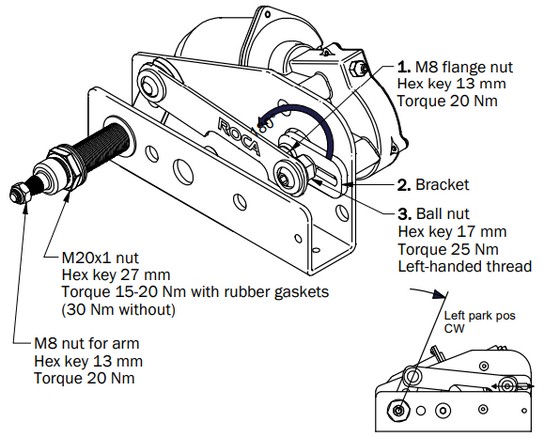

Инструкция по регулировке угла поворота и положения для парковки:

Прежде чем менять положение парковки, удостоверьтесь, что электродвигатель стеклоочистителя находится в парковочном положении (по умолчанию – влево). Для этого можно просто включить и выключить питание электродвигателя стеклоочистителя.

Важно помнить о безопасности: перед любыми работами внутри электродвигателя стеклоочистителя обязательно выключите главный выключатель аккумулятора и держите его выключенным до завершения всех операций.

• Ослабьте крепежную гайку (1);
• Снимите кронштейн с приводного вала электродвигателя (2);
• Поверните кронштейн на 180°;
• Установите кронштейн на место и надежно затяните гайку.

Регулировка угла щетки стеклоочистителя:

Угол наклона щетки можно настроить в диапазоне от 45° до 110° (по умолчанию устанавливается 45°). Прежде чем приступить к изменению угла, убедитесь, что электродвигатель стеклоочистителя находится в парковочном положении. Это можно сделать, просто включив и выключив питание электродвигателя.

• Ослабьте гайку (3). Обратите внимание, что контргайка (3) имеет левостороннюю резьбу, что предотвращает её самопроизвольное откручивание во время эксплуатации;
• Поместите гайку в нужное положение в пазу, изменяя положение рычага стеклоочистителя;
• Надежно затяните гайку (3).

Для полноценного очищения стёкол одного привода, разумеется, не достаточно. Ниже представлен список необходимых и желательных элементов, которые подходят для работы с данным электродвигателем.

Подходящие рычаги (поводки):

• Стандартного типа (ROCA): 536230 (470-750 мм), 536235 (620-900 мм), 538230 (470-750 мм), 538235 (620-900 мм).
• Типа пантограф (ROCA): 536335 (620-900 мм), 536430 (470-750 мм), 538335 (620-900 мм), 538430 (470-750 мм).

Запчасти для рычагов (поводков):

• Пластина и стержень для рычага типа пантограф (ROCA): 531333.
• Пружины (ROCA): 990615 (60N), 990616 (120N), 990617 (180N).
• Адаптер для щёток с креплением 16 мм: 520506.

Подходящие щётки:

• От компании ROCA: 520822 (559 мм), 520824 (610 мм), 520828 (710 мм), 520830 (760 мм), 520832 (810 мм), 520833 (838 мм), 520834 (863 мм), 520835 (890 мм).
• От компании ROCA (подходят для рычагов со штыковым креплением и креплением типа крючок): 520511 (280 мм), 520512 (305 мм), 520513 (330 мм), 520514 (355 мм), 520515 (380 мм), 520516 (405 мм), 520517 (430 мм), 520518 (455 мм), 520519 (480 мм), 520520 (508 мм), 520521 (533 мм), 520522 (560 мм), 520911 (280 мм), 520912 (305 мм), 520913 (330 мм), 520914 (355 мм), 520915 (380 мм), 520916 (405 мм), 520917 (430 мм), 520918 (455 мм), 520919 (480 мм), 520920 (508 мм), 520921 (533 мм), 520922 (560 мм).
• От компании ROCA (подходят для рычагов с креплением 16 мм): 520822 (559 мм), 520824 (610 мм), 520828 (710 мм), 520830 (760 мм), 520832 (810 мм), 520833 (838 мм), 520834 (863 мм), 520835 (890 мм).

Подходящие блоки и панели управления: 532201 (пластик, на 1 привод), 532202 (АБС-пластик, до 2 приводов), 532203 (АБС-пластик, до 3 приводов), 532214 (до 4 приводов), 532212 (до 2 приводов), 532213 (до 3 приводов), 532215 (до 5 приводов), 532222 (панель управления на 2 привода), 532223 (панель управления на 3 привода), 532224 (панель управления на 4 привода), 532225 (панель управления на 5 приводов).

Дополнительные аксессуары: 531181 (электромагнитный клапан), 531158 (набор из сопла с креплениями + трубка), 531153 (трубка стеклоомывателя), 531161 (комплект из бачка на 2,5 л, Т-образного фитинга, креплений и электронасоса), 531147 (штуцер переборочный для стеклоомывателя).

Переключатели, кнопки и аксессуары к ним: 466222 (переключатель OFF-ON-ON с красным светодиодом, питание 12В), 466080 (рамка для установки переключателей 466010-466208 и кнопок 466027-466076 (крайний элемент)), 466081 (рамка для установки переключателей 466010-466208 и кнопок 466027-466076 (центральный элемент)), 466026 (кнопка с символом стеклоочистителя), 466028 (кнопка без символов), 532200 (выключатель и набор кабелей на 2-5 приводов).
