KUS Аналоговые часы / 52 мм

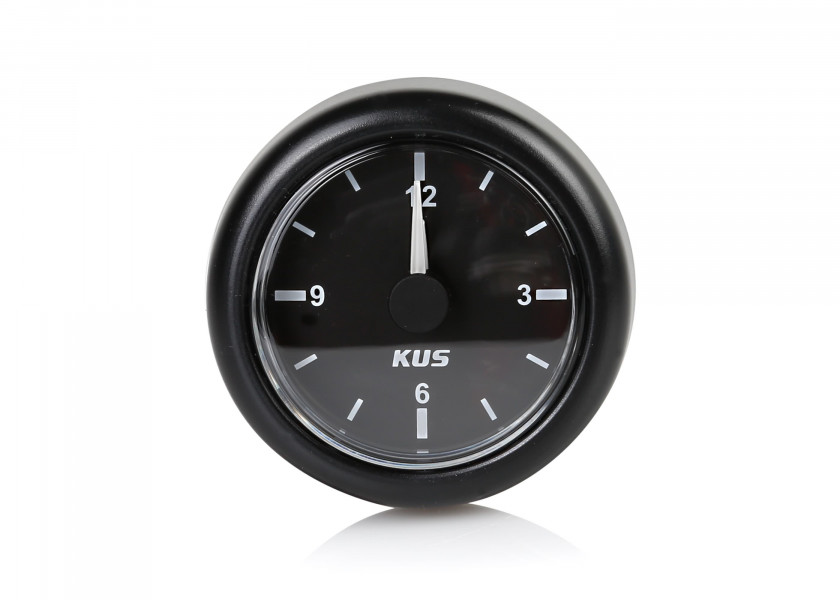

Аналоговые часы с черным циферблатом.

Общие характеристики серии KUS SEA V
Корпуса приборов этой серии защищены по стандарту IP 67. Они пыленепроницаемы и водонепроницаемы на глубине до одного метра. Стекло приборов имеет двойную изоляцию, что обеспечивает отличную защиту от запотевания. Установка чрезвычайно проста: прибор вставляется спереди через отверстие диаметром 52 мм и фиксируется накидной гайкой сзади. Питание осуществляется через многоконтактный разъем. Все приборы имеют подсветку. Варианты фоновой подсветки красного или желтого цвета. Устройства рассчитаны на работу от 12 вольт, но также могут использоваться в 24-вольтовых системах с помощью последовательного резистора. Версия с черным циферблатом поставляется с черной пластиковой рамкой, с белым циферблатом — с белой рамкой. Рамки легко заменяются. Температурный диапазон от примерно -40°C до +80°C. Потребление тока без подсветки: 4-5 мА при 12 В (соответствует примерно 3,6 Ач/месяц), потребление тока (@12 В) с подсветкой: 17 мА.

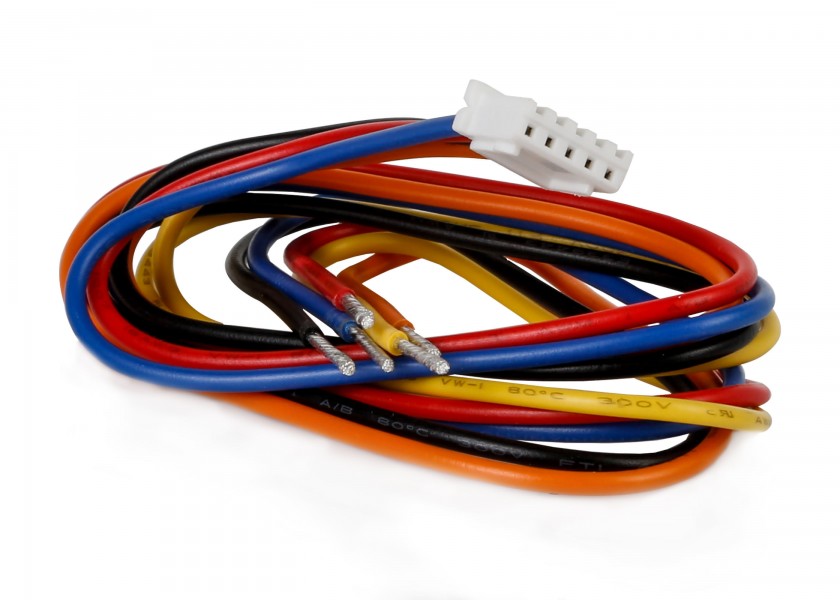

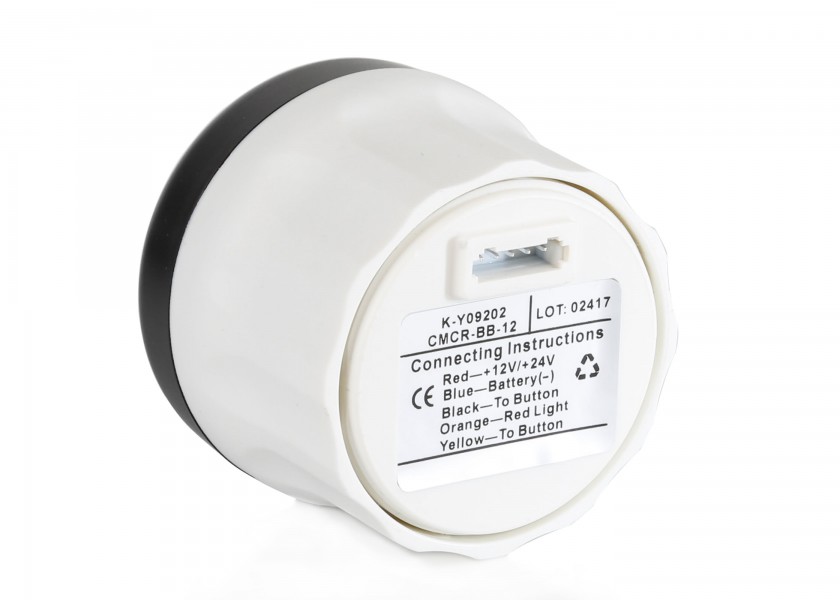

Подключения
Контакт 1 - СИНИЙ = Аккумулятор NEG (клемма 31)
Контакт 2 - КРАСНЫЙ = 12 или 24 В Аккумулятор POS (клемма 30, постоянный плюс)
Контакт 3 - ЧЕРНЫЙ = к кнопке (установка времени)
Контакт 4 - ОРАНЖЕВЫЙ = Подсветка приборной панели (только красная !!!) (клемма 58)
Контакт 5 - ЖЕЛТЫЙ = к кнопке (установка времени)

Примечание

• Часы могут работать как в 12-вольтовых, так и в 24-вольтовых электрических системах без последовательного резистора.
• Поскольку часы не имеют резервной батареи, их следует подключать к постоянному плюсу (клемма 30).

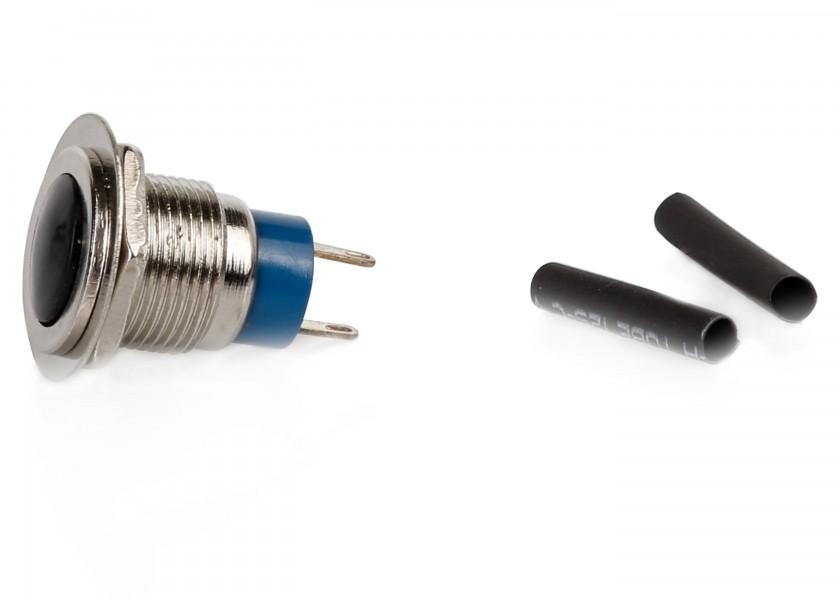

  При потере питания часы остановятся до его восстановления, после чего их можно легко настроить на текущее время с помощью кнопки (в комплекте): Кратковременное нажатие кнопки заставляет стрелки двигаться медленно, более длительное нажатие заставляет стрелки двигаться вперед быстрее.
• Только красная подсветка приборной панели.
