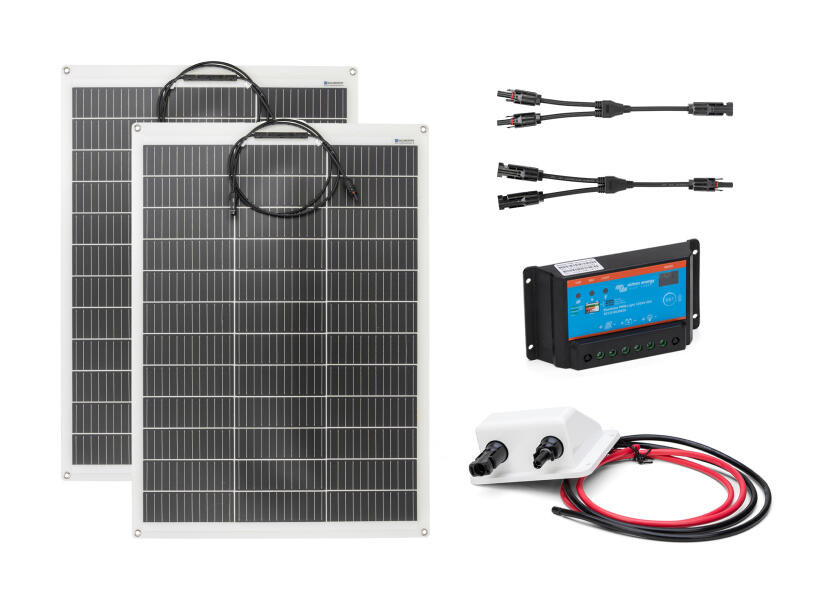

Полный комплект солнечной системы: 2 модуля мощностью 130 Вт, вкл. ШИМ-контроллер VICTRON и проходная панель

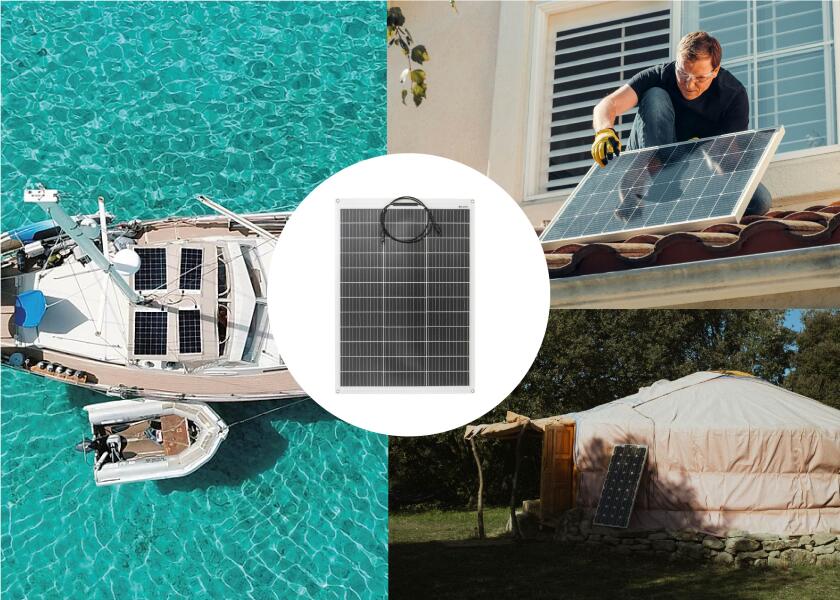

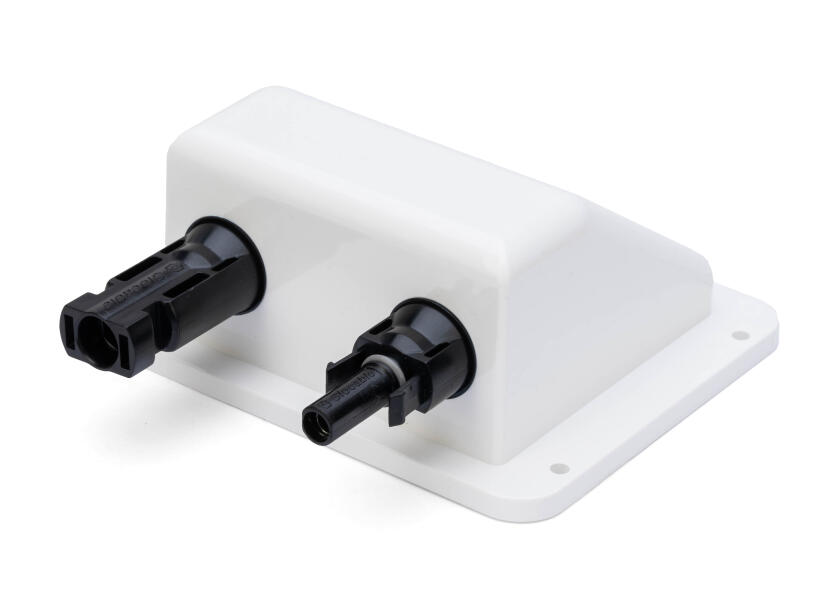

Этот начальный набор содержит все необходимые компоненты для установки вашей солнечной системы. Два высокомощных, полугибких солнечных модуля мощностью 130 Вт особенно подходят для морского использования на борту, а также для крыш автодомов и грузовиков. Солнечные модули изготовлены из специального алюминиево-пластикового композита. Алюминиевый сердечник толщиной 0,8 мм покрыт пластиком, что обеспечивает повышенную стабильность. Покрытие из ПЭТ чрезвычайно устойчиво к погодным условиям и царапинам. Благодаря встроенным байпасным диодам, выработка электроэнергии продолжается даже в частично затененных или плохих условиях освещения. В дополнение к солнечному модулю, в поставку входит контроллер заряда VICTRON BlueSolar PWM-Light 12/24-30. Компактный контроллер заряда Blue Solar может обрабатывать входные напряжения солнечных панелей до 28 В (@12 В) и токи до 30 А и особенно подходит для начальных солнечных систем. Помимо выхода зарядки на аккумулятор, контроллер заряда имеет выход нагрузки для прямого подключения небольших нагрузок. Легко проложите кабели под палубой благодаря входящему в комплект поставки сквозному палубному вводу с интегрированными разъемами MC4. Соединительный кабель длиной 1000 мм на палубном уплотнении можно подключить непосредственно к контроллеру заряда под палубой. Сечение кабеля: 6 мм². Два модуля легко соединяются параллельно с помощью Y-коннектора.

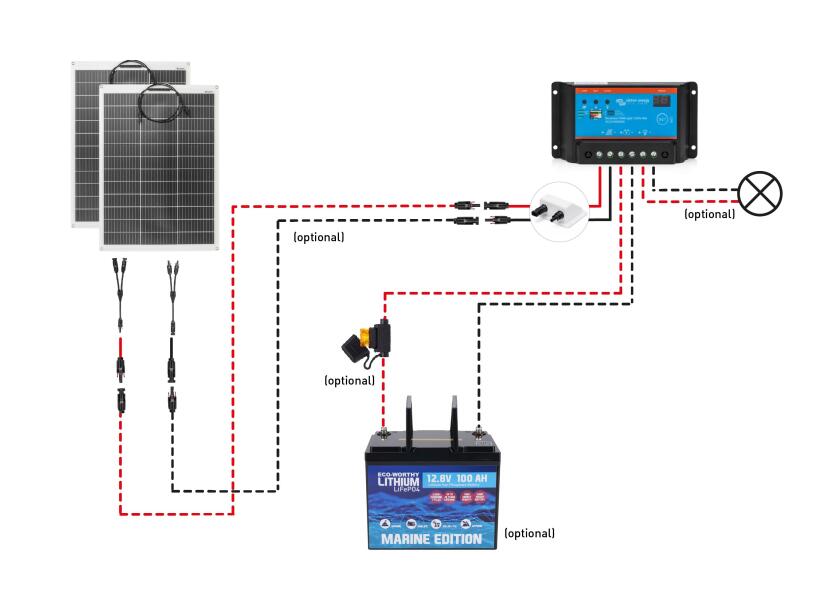

Инструкции по монтажу и дополнительные аксессуары

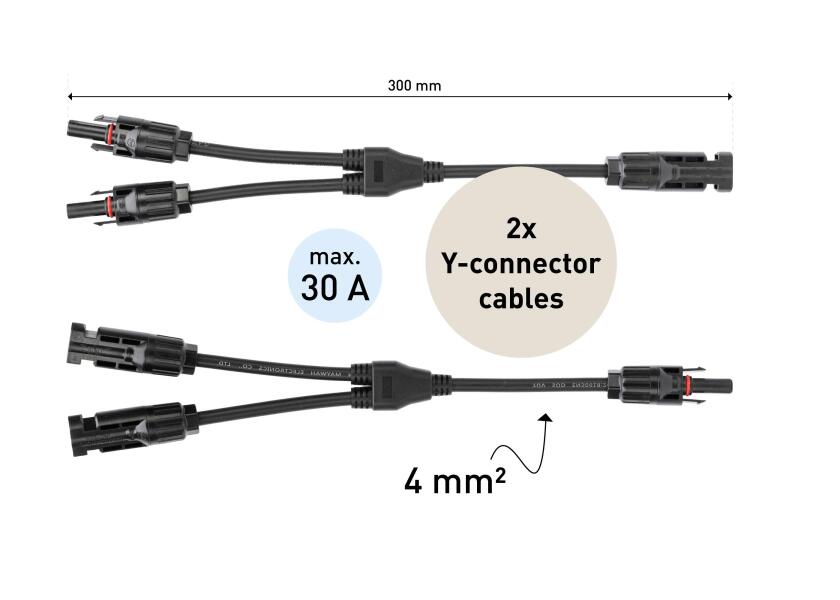

• Наборы солнечных соединительных кабелей с 2 кабелями, каждый с вилкой MC4 и муфтой MC4, доступны в качестве удлинительных кабелей между солнечным модулем и контроллером заряда. Доступны в различных сечениях кабеля 4 мм² и 6 мм², длиной 5 и 10 метров каждый.

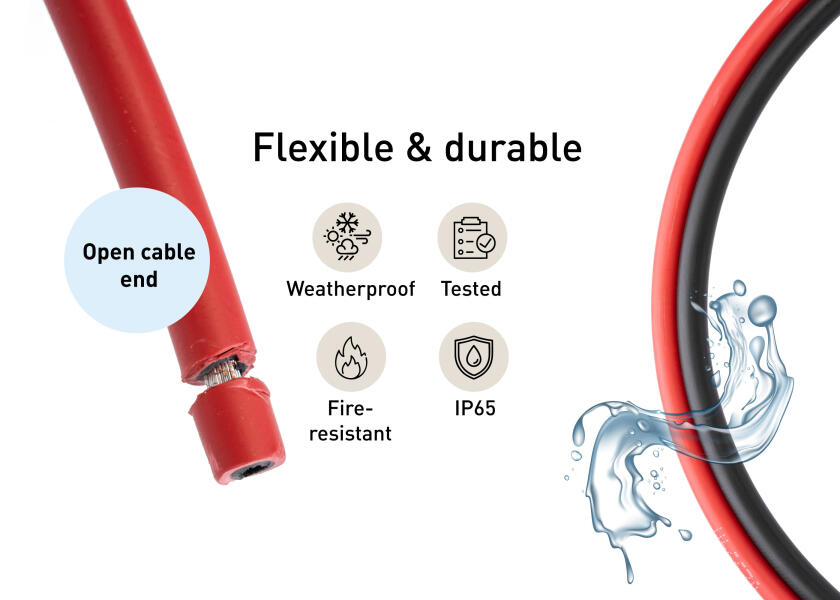

• Солнечные кабели и наборы разъемов для обжима доступны для индивидуального удлинения кабелей между модулем и контроллером.
• Для подключения со стороны аккумулятора мы рекомендуем луженые кабели подключения аккумулятора 4,0 мм² черный и красный, а также держатель предохранителя ATO включая предохранители.
• Другие полезные монтажные материалы: набор кабельных наконечников, термоусадочные трубки или многополосные, а также кабельные стяжки, самоклеящиеся пластины (itm.) и спиральные кабельные стяжки.
• Как правило, для постоянного склеивания достаточно небольшого количества строительного клея на внешнем крае модуля.

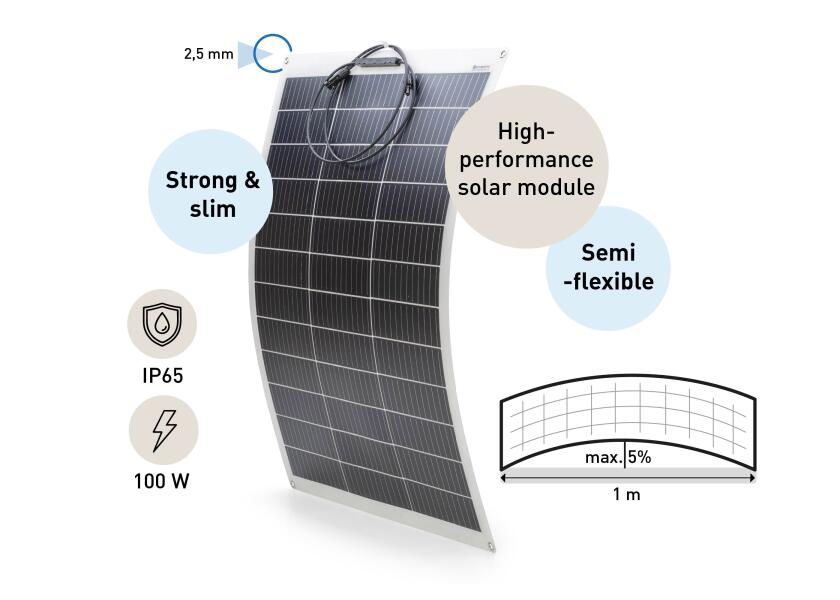

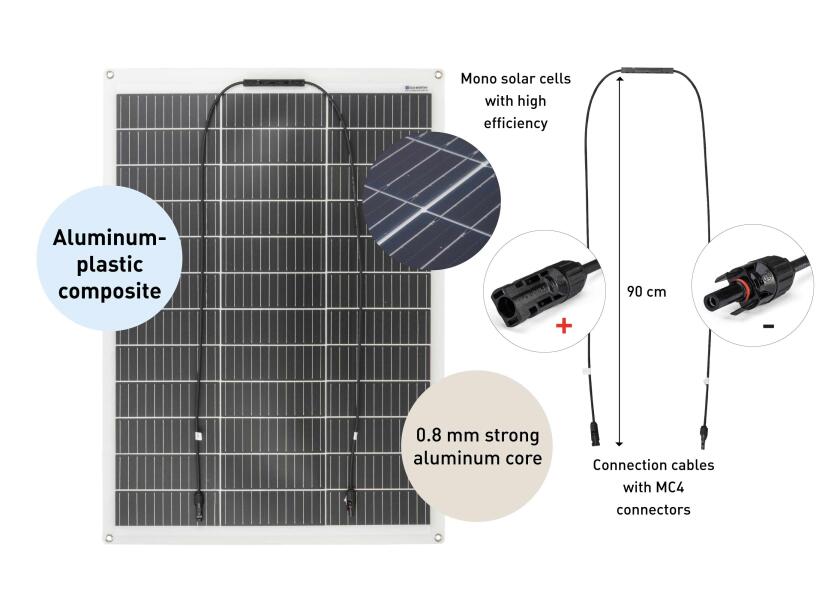

Особенности солнечного модуля

• Полугибкий, т.е. может быть установлен на изогнутую поверхность один раз во время монтажа.
• Интегрированный байпасный диод в монтажной коробке.
• Соединительные кабели ПОЛОЖИТЕЛЬНЫЙ и ОТРИЦАТЕЛЬНЫЙ длиной 90 см, предварительно собранные со стандартными 4 солнечными разъемами
• Толщина: 2,5 мм.
• Общая высота вкл. монтажную коробку: 20 мм
• Вес: 2,1 кг
• Монтажные проушины: 4 x внутренний Ø 10 мм

Технические данные	На модуль
Максимальная мощность Pmax	130 Вт
Напряжение холостого хода Voc	24,5 В
Ток короткого замыкания Isc	6,5 А
Напряжение Vmp	21,1 В
Ток Imp	6,16 А
Вес*	2,1 кг
Размеры ДxШ	960 x 690
Длина соединительных кабелей	90 см

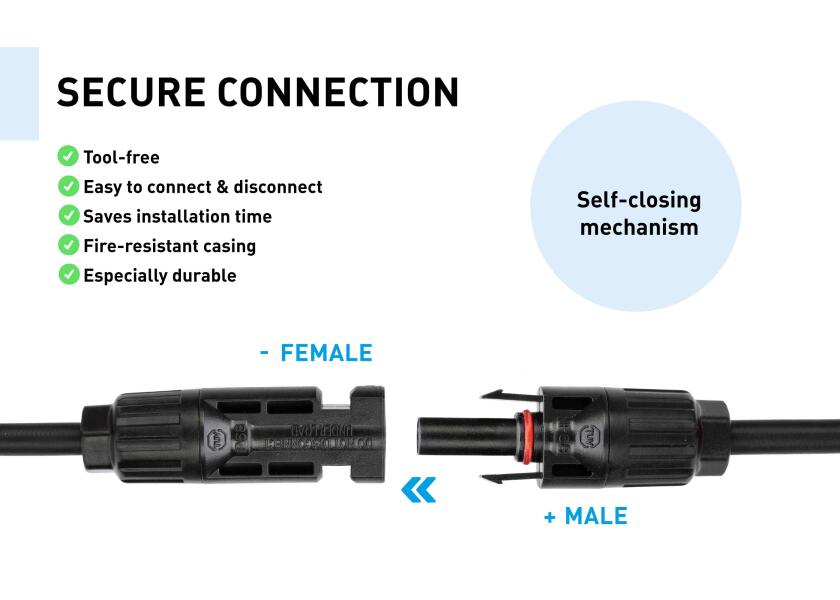

Разъем	MC4

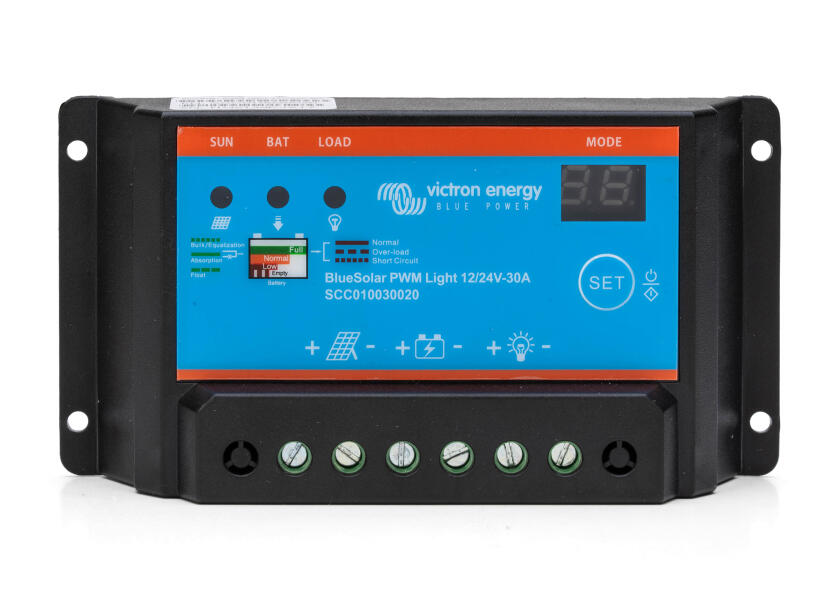

Особенности контроллера заряда

• Предназначен для небольших солнечных систем 12/24 В
• Интегрированная защита от
  • Обратной полярности
  • Короткого замыкания
  • Перегрева
• Светодиодный индикатор функции для статуса зарядки или неисправности
• Выход зарядки для свинцово-кислотных AGM, гелевых, литиевых
• Солнечный вход макс. 28 В, 30 А
• Подключение прибора с функцией отключения при низком напряжении аккумулятора
• Размеры (ВxШxГ): 70 x 133 x 33,5 мм

Напряжение аккумулятора	12/24 В
Макс. ток заряда/нагрузки	30 А
Макс. напряжение холостого хода солнечной панели	28 В (@12 В система) / 55 В (@24 В система)
Поддерживающий заряд	13,8 / 27,6 В
Постоянное напряжение зарядки (абсорбция)	14,2 / 28,4 В
Отключение нагрузки при низком напряжении	11,2 / 22,4 В
Повторное подключение нагрузки после низкого напряжения	12,6 / 25,2 В (ручное) 13,1 / 26,2 В (автоматическое)
Собственное потребление	<10 мА
Выход нагрузки	Ручное управление + отключение при низком напряжении
Защита	Обратная полярность на аккумуляторе (предохранитель Выход короткого замыкания Перегрев
Защита от перегрузки	Отключение через 60 с при нагрузке 130 % Отключение через 5 с при нагрузке 160 % Мгновенное отключение при коротком замыкании
Заземление	Общий положительный полюс
Температурный диапазон (эксплуатационный)	-20 до 50 °C (полная нагрузка)
Влажность (без конденсации)	макс. 95 %
Категория защиты	IP20
Размер клеммы	5 мм² (AWG 10)
Вес	200 г
Размеры (ВxШxГ)	70 x 133 x 33,5 мм
