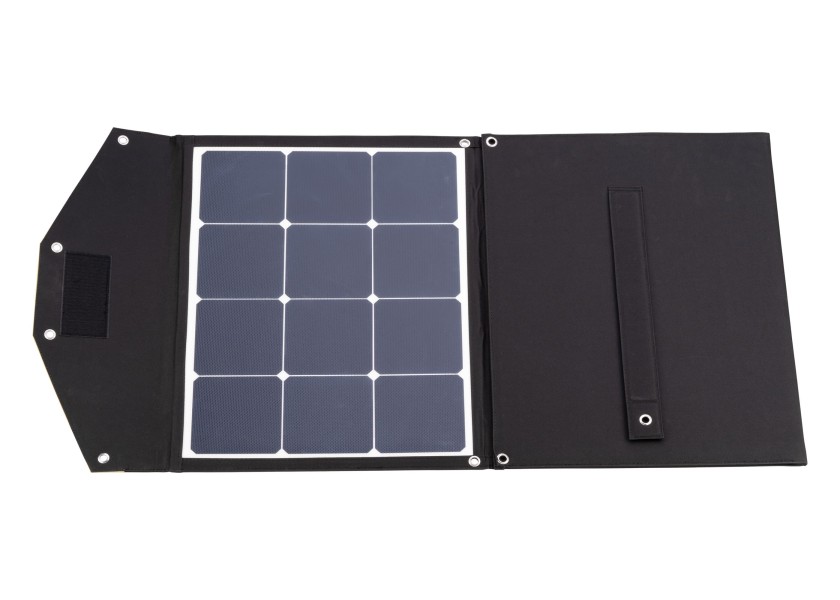

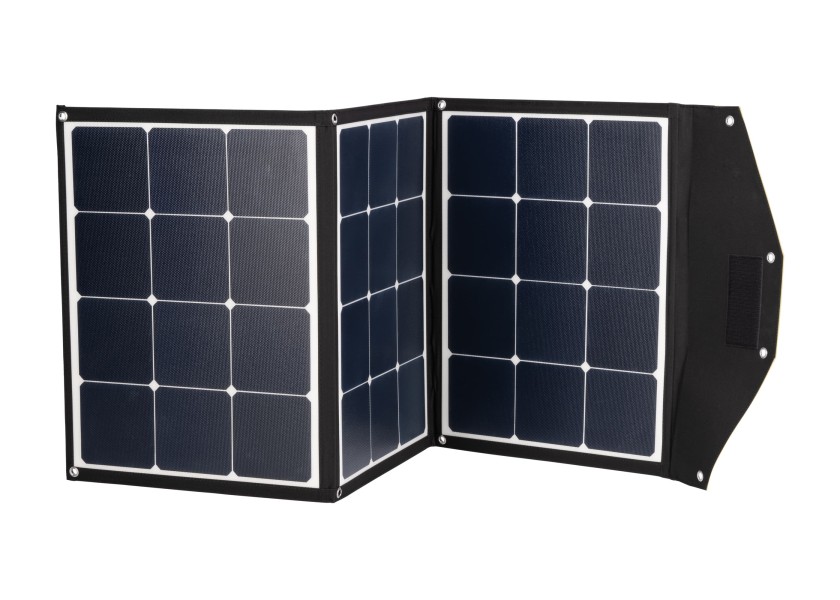

PHAESUN 500158 Комплект солнечных панелей FLY WEIGHT PREMIUM / 3 x 45 Вт / 135 Вт

Phaesun произвел сильное впечатление этой складной солнечной модулью, которая включает регулятор заряда и переходники для подключения. Разработанная для гибкого и мобильного использования, она впечатляет простым подключением и высокой энергоотдачей в самых ограниченных пространствах. Инновационный дизайн и малый вес всего 5,6 кг позволяют взять с собой все компоненты подключения и легко их транспортировать.

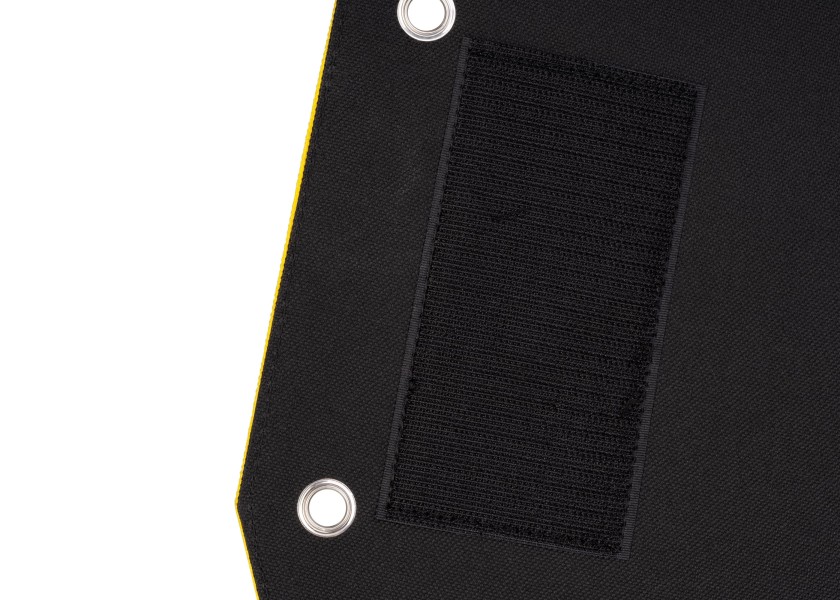

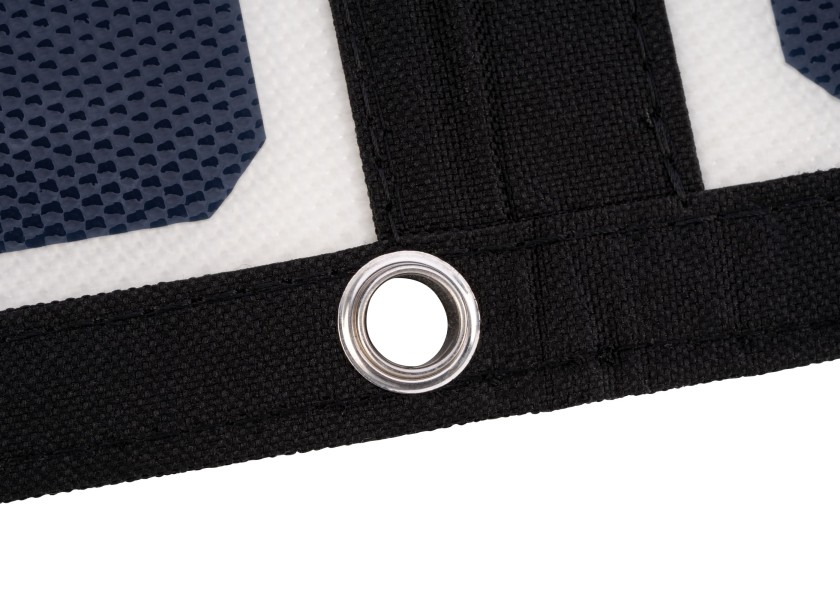

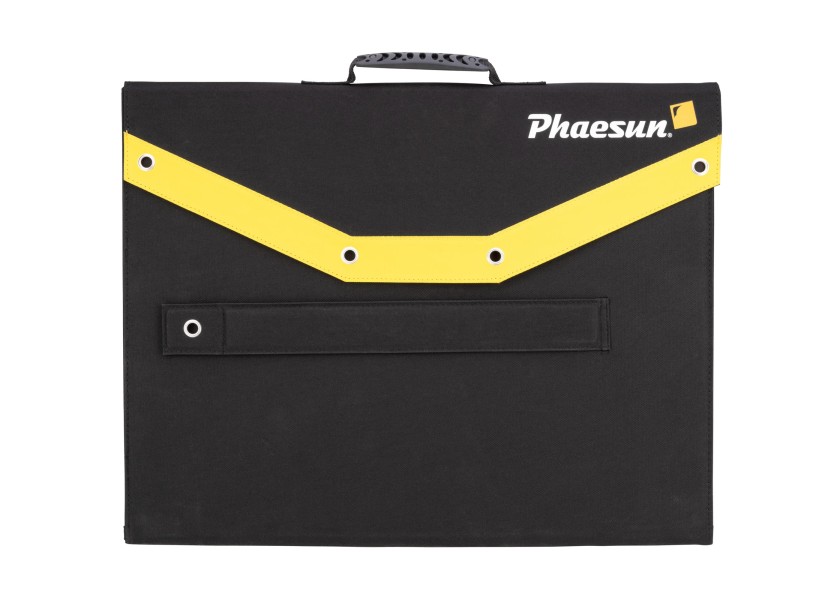

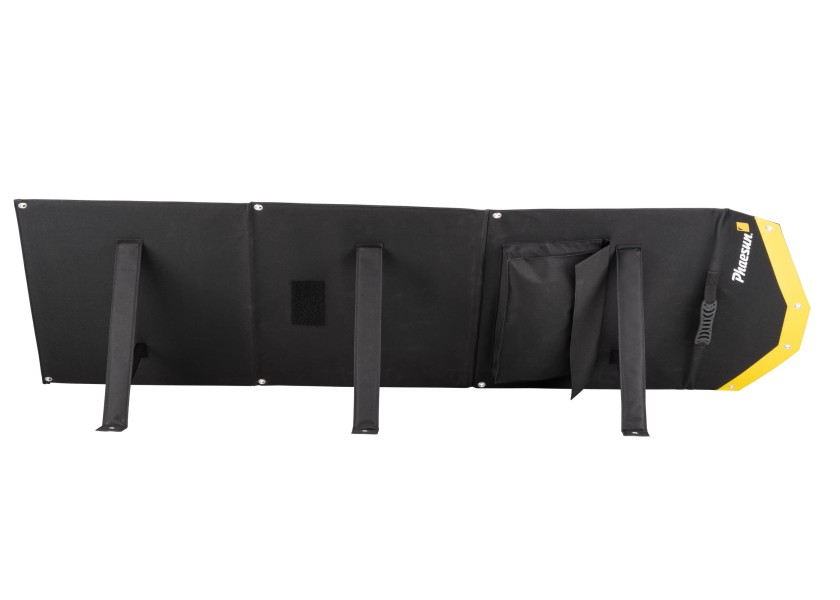

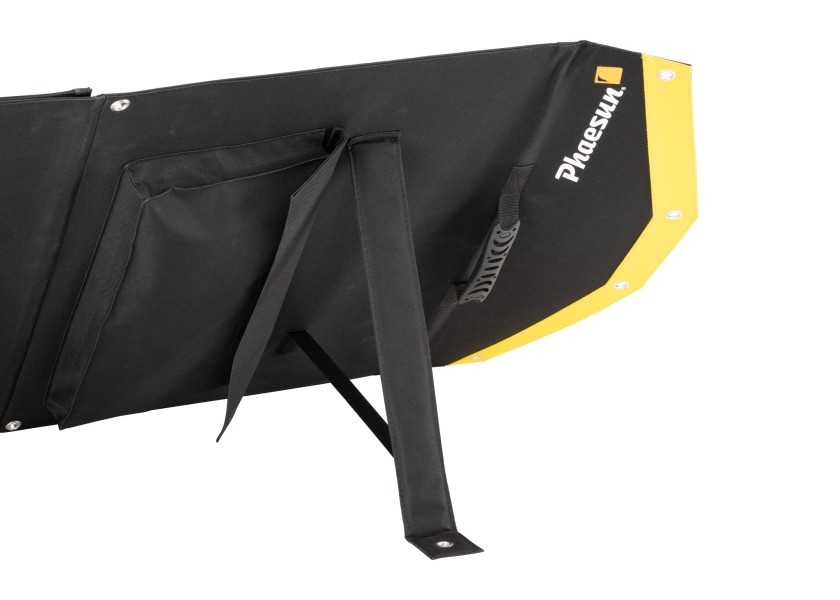

В сложенном виде в текстильной раме этот модуль является ненавязчивым спутником, быстро готовым к использованию где угодно и легко убираемым после использования. Текстильная опора модуля имеет заклепочные люверсы (внутренний диаметр 9,5 мм) для подвешивания или фиксации модуля, например, с помощью резинового шнура или строп. Модуль, конечно, можно просто разложить. Он также поставляется с опорами для установки, которые могут использоваться для ориентации модуля на низкое солнце и фиксируются на месте липучками, когда не используются.

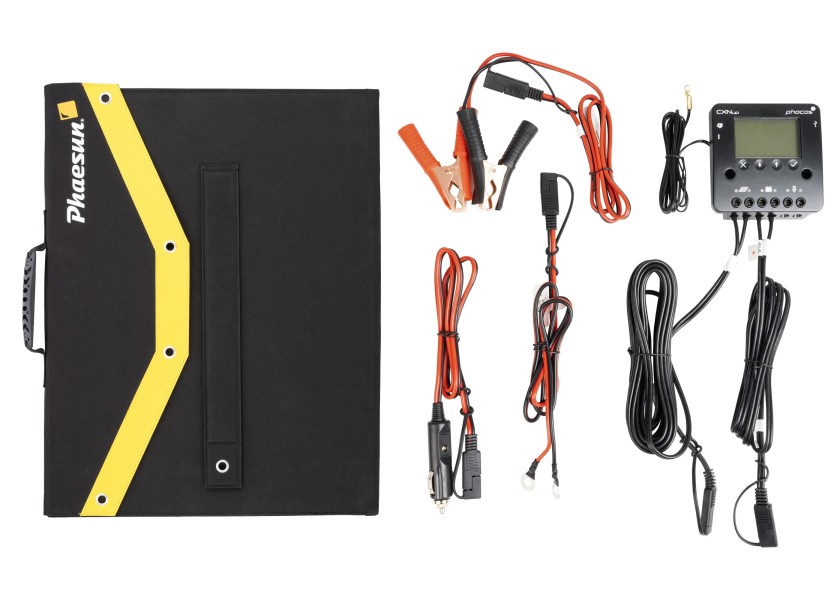

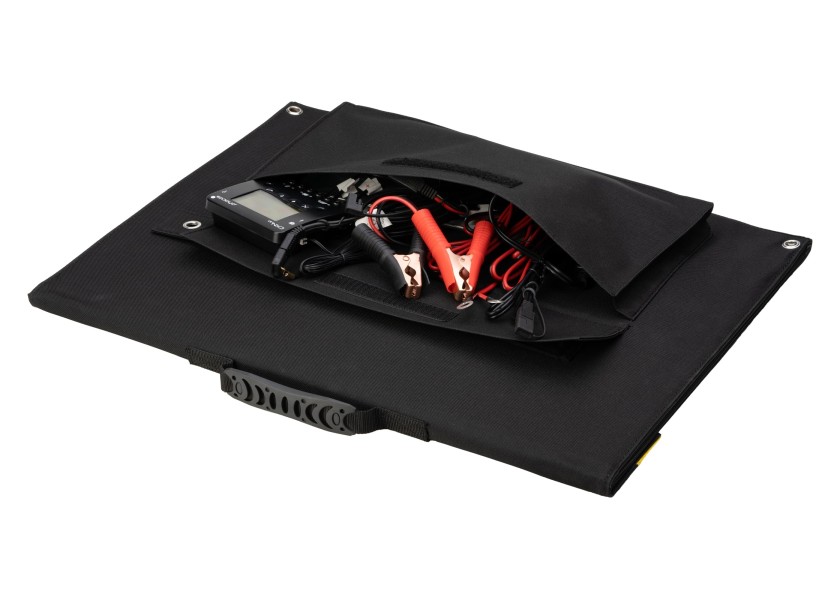

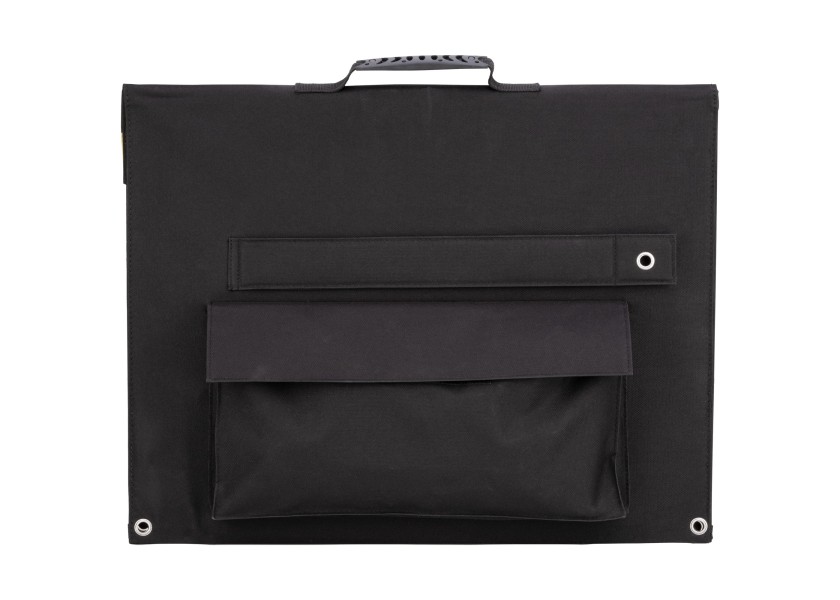

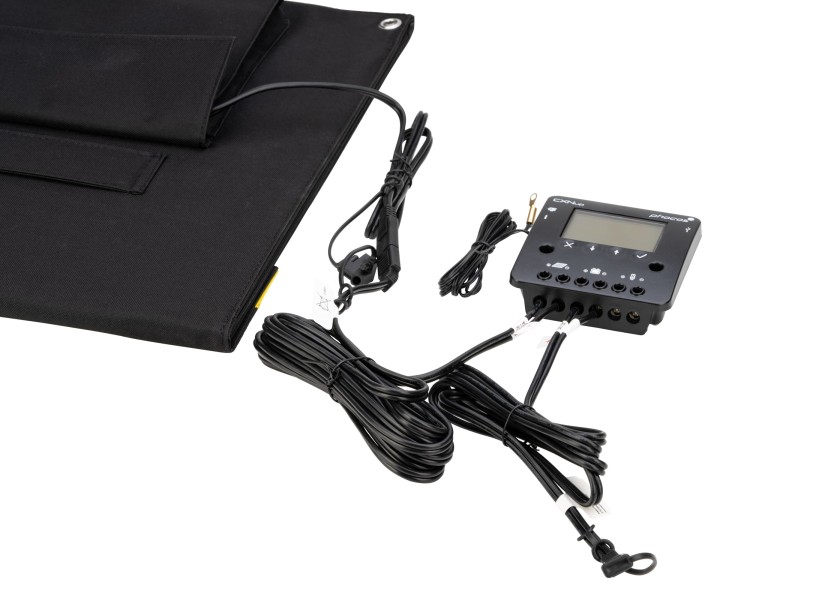

Наружный карман содержит все кабели подключения (1 м подключения модуля, 3,9 м на входе контроллера заряда PHOCOS и примерно 1,4 м на выходе контроллера), датчик температуры аккумулятора (с кабелем подключения 2 м), а также 3 адаптерных кабеля для подключения к аккумулятору или к бортовой электрической системе судна.
Адаптерные кабели каждый длиной 1 м и оснащены крокодиловыми зажимами, кольцевыми наконечниками (внутренний Ø кольца 8 мм) и штекерами прикуривателя.

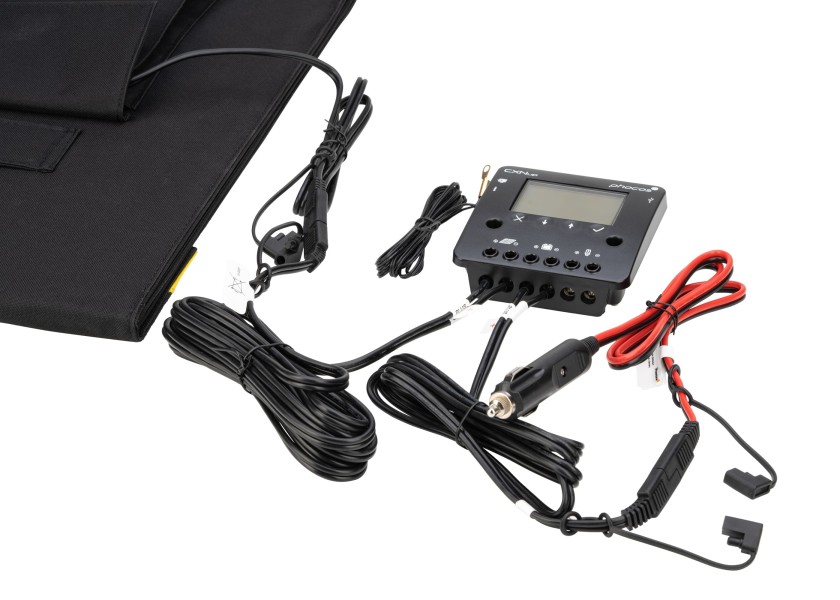

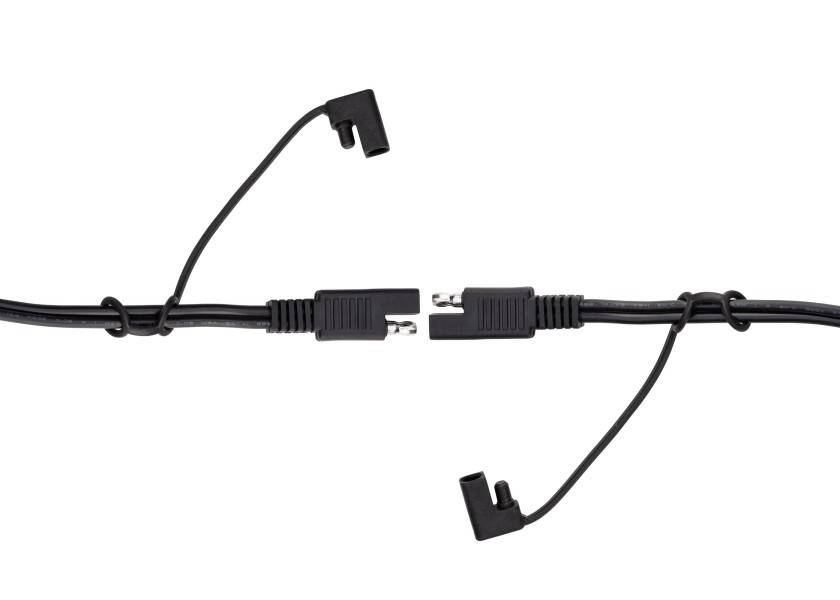

Все кабели и адаптеры имеют надежные и защищенные от обратной полярности штекерные соединения, могут быстро соединяться по необходимости и герметичны от грязи и коррозии, когда не используются. При подключении длина кабелей между модулем и контроллером заряда составляет 4,9 метра, а длина кабеля между контроллером заряда и подключением к аккумулятору/бортовой сети автомобиля составляет примерно 2,4 метра.

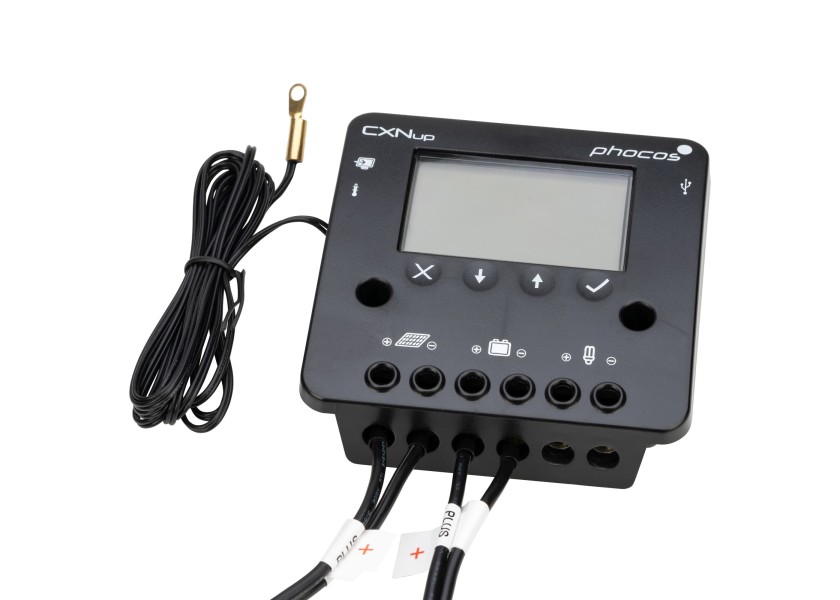

Датчик температуры контроллера заряда PHOCOS не имеет полярности и должен быть прикреплен своим металлическим корпусом непосредственно к соединению аккумулятора и закреплен с помощью или.
Выход 5 В USB контроллера заряда PHOCOS может питать мобильные устройства, такие как смартфоны, планшеты, камеры и другие гаджеты (макс. 1500 мА).

Технические данные

Системное напряжение	12 В
Номинальная мощность	135 Вт (3x 45 Вт)
Напряжение при макс. мощности (Vmp)	22,6 В
Ток при макс. мощности (Imp)	6 А
Напряжение холостого хода (Uoc)	26 В
Ток короткого замыкания (Isc)	6,4 А

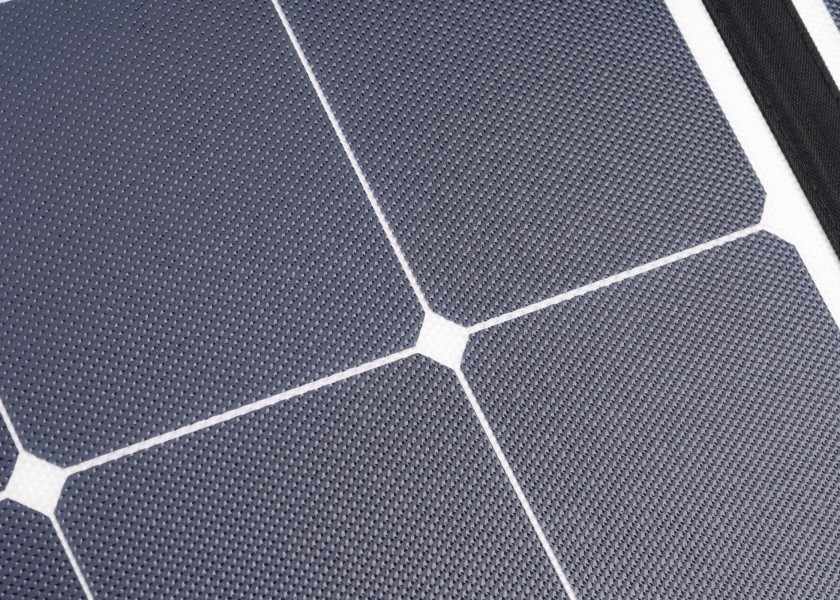

Элементы / Эффективность элемента	3x 12 моно / 23,9 %
Рабочая температура	-10 °C до +60 °C
Рама	Текстиль
Кабель модуля/аккумулятора/адаптера	приблизительно 4000 мм / 1500 мм / 1000 мм - 14 AWG или, приблизительно 2,5 мм²

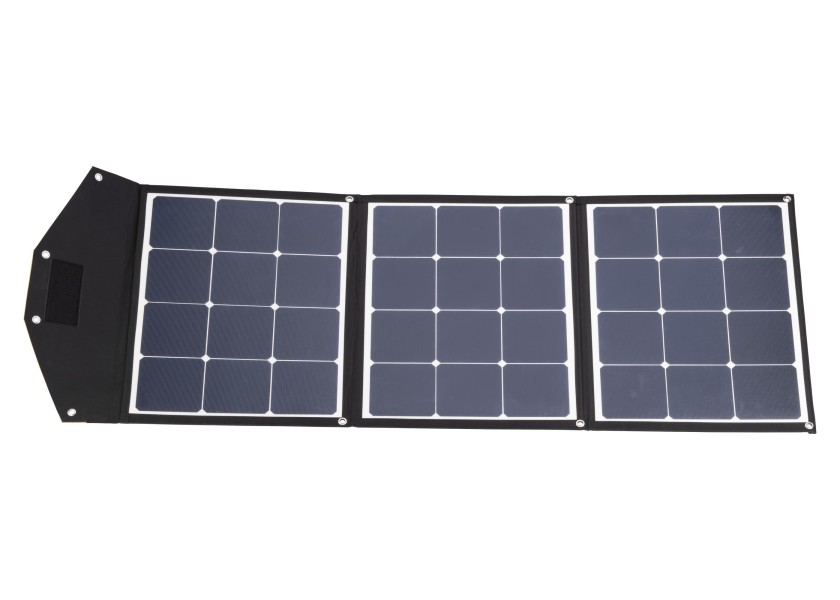

Размеры в разложенном виде	1525 x 560 x 10 мм
Размеры в сложенном виде	440 x 560 x 20 мм
Вес:	5,6 кг
Тип контроллера заряда / системное напряжение / макс. солнечный ток	ШИМ с ЖК-дисплеем / 12 В постоянного тока / 10 А
Мощность выхода USB контроллера заряда	5 В постоянного тока / 1500 мА
Сертификаты	CE, RoHS

Примечания

• При использовании адаптера с крокодиловыми зажимами или адаптера с наконечником мы также рекомендуем установить предохранитель на 10 А близко к аккумулятору (макс. 20 см).
  , и доступны отдельно.
  Для адаптера с кольцевым наконечником с большим внутренним Ø кольца доступны отдельно. Все кабели подключения и адаптеры имеют сечение 14 AWG (американский калибр проводов), что соответствует приблизительно 2,5 мм².

• Хотя используемый контроллер заряда PHOCOS автоматически способен распознавать 12 или 24 вольтовые аккумуляторные системы, модуль может использоваться только в 12 вольтовых системах проводки из-за выходного напряжения Vmp 22,6 вольта.

• Контроллер не является брызгозащищенным и поэтому должен размещаться в сухой среде!
  Благодаря штекерному соединению на кабеле подключения модуля вы также можете постоянно установить контроллер. Для фиксации контроллера требуются два винта 4 мм, которые можно вставить/вкрутить через корпус контроллера спереди. Расстояние между отверстиями составляет 69 мм или 57 мм до верхнего края корпуса.

• Выход USB можно использовать только при подключенном 12 В аккумуляторе.
  Пожалуйста, обратитесь к инструкции по эксплуатации для получения дополнительной технической информации о контроллере.
  Инструкции можно найти ниже в разделе Документы.
  Пожалуйста, соблюдайте инструкции в руководстве по эксплуатации контроллера!

• Если контроллер заряда должен быть постоянно установлен в транспортном средстве с отрицательной клеммой аккумулятора на массу, подключения отрицательного полюса модуля и потребителя должны подключаться только к ОТРИЦАТЕЛЬНЫМ клеммам контроллера заряда и ни в коем случае не должны подключаться к массе автомобиля или замыкаться каким-либо образом. В противном случае защита от глубокого разряда и защита от перегрузки по току контроллера заряда будут обойдены.
