RULE 43 Панель переключателя трюма 12 В

Код товара: t807253

Описание и характеристики

Документация и Сертификаты(2)

Задать вопрос

Все характеристики
Код производителя	43
Производитель	Rule
описание	правило - панель переключателя трюма
рабочее напряжение	12 в
Код поставщика	35956-bvs/ 13234-flt

Описание

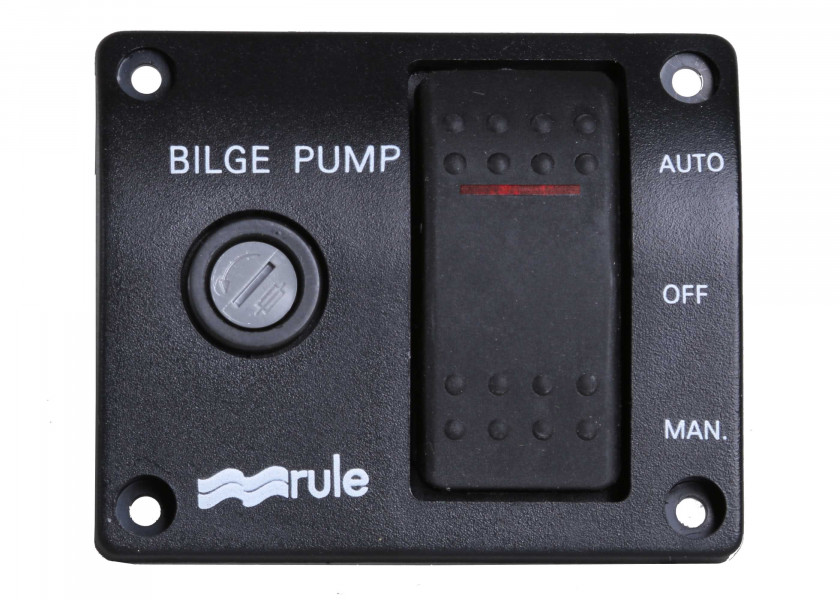

Компактная и прочная панель переключателя трюмного насоса из черного пластика, со встроенным держателем предохранителя для микро-предохранителей 6,3 x 32 мм и тяжелым тумблером/кнопкой для управления трюмным насосом с вариантами переключения "АВТО - ВЫКЛ - РУЧН".

АВТО = автоматическое управление насосом через датчик трюма,
ВЫКЛ = Трюмный насос полностью выключен,
РУЧН = ручной запуск трюмного насоса.

Варианты "АВТО" и "ВЫКЛ" являются переключаемыми опциями.
После отпускания тумблера выбранное положение переключателя сохраняется.
Опция "РУЧН" соответствует тактильному контакту.
После отпускания тумблера переключатель автоматически переходит в положение "ВЫКЛ".
Как только трюмный насос находится в работе, встроенный в переключатель красный индикаторный светодиод загорается.

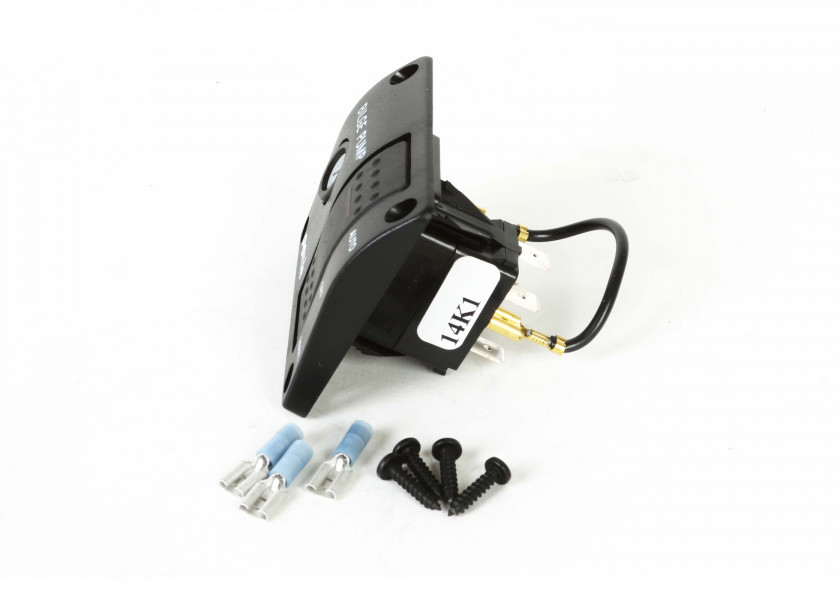

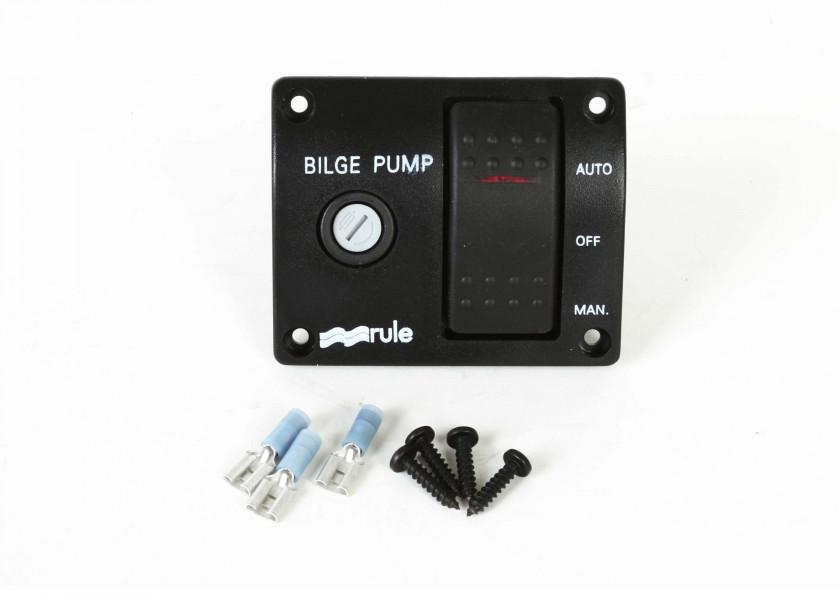

В поставку входит: 1x панель переключателя, 3x плоский разъем 6,3 мм, 4x саморезы черные 3,4x15 мм, 1x руководство.

Примечание
Обратите внимание, что требуется дополнительный микро-предохранитель 6,3x32 мм (не входит в поставку), соответствующий потребляемому току трюмного насоса.

Технические данные:

Рабочее напряжение: 12 вольт (также доступно для 24 В по запросу)
Встроенный держатель предохранителя для миниатюрных предохранителей 6,3 x 32 мм
Панель управления работает в ПЛЮСОВОЙ (положительной) линии трюмного насоса
Тумблер / кнопка* с режимами работы АВТО - ВЫКЛ-РУЧН.
Красный контрольный светодиод, встроенный в переключатель
Размеры (В x Ш): 60 x 73 мм / 2-3/8 " x 2-7/8

Панель управления работает в ПЛЮСОВОЙ линии трюмного насоса.

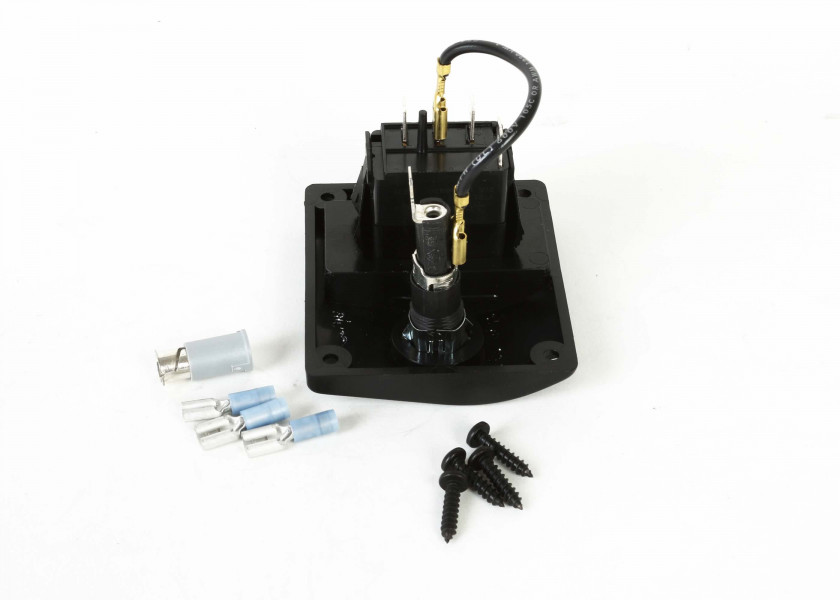

Назначение контактов переключателя (на обратной стороне есть штампованные цифры):

1 = "РУЧН."

2 = ПЛЮС 12 В (от держателя предохранителя)

3 = "АВТО"

7 = МИНУС контрольного светодиода

При правильном подключении контрольный светодиод загорается при включении насоса (см. также ДОКУМЕНТЫ / схему).
