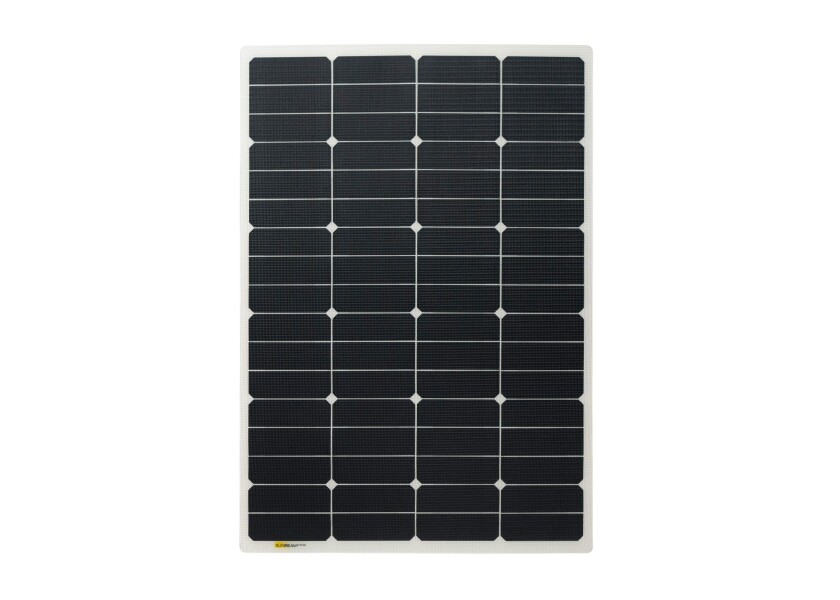

SUNBEAM TP-78X54 Солнечный модуль TOUGH+ 82 W FLUSH / 82 Вт / полугибкий / 778 x 540 x 3 мм

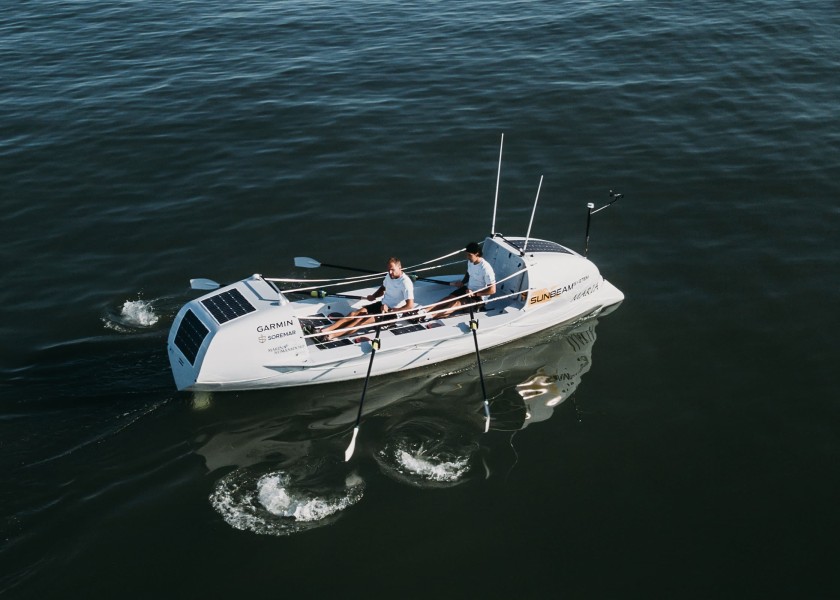

Солнечные модули SUNBEAMsystem Tough+ Flush предлагают на 16% больше мощности по сравнению с аналогичными моделями серии Tough и являются надежным источником энергии даже в самых суровых условиях благодаря высокоэффективным элементам SUNPOWER (эффективность 23,7%). Благодаря впечатляющим техническим характеристикам модули Tough-Flush+ часто используются в яхтенном и караванном секторе, а также в частных и промышленных автономных системах.

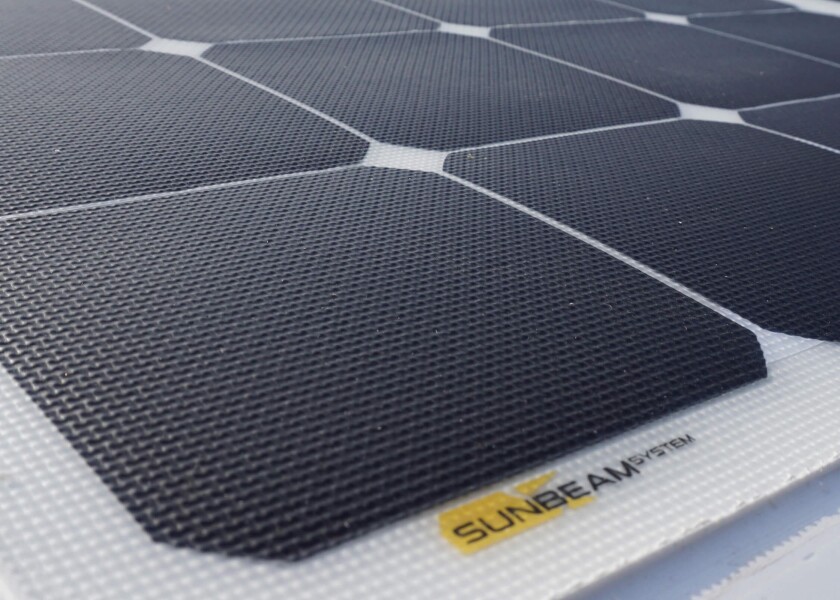

Поверхность этих модулей чрезвычайно прочная и устойчива к высокому УФ-излучению. Материал имеет лучшую светопропускаемость по сравнению с обычными материалами. Поверхность обладает противоскользящими свойствами.

Более высокая эффективность и производительность
Серия SUNBEAM Tough+ предлагает на 16% больше мощности по сравнению с аналогичными моделями серии SUNBEAM Tough. Серия Tough+ оснащена высококачественными элементами SUNPOWER, которые повышают эффективность модулей на 1,2% до общей 23,7% по сравнению с серией Tough.

Кроме того, встроенный соединительный кабель был удлинен на 0,5 метра до общей длины 2 метра, а солнечные модули SUNBEAM Tough+ фиксируются с помощью высококачественной клейкой ленты 3M VHB.

Особенности этого типа модуля
Полугибкие встраиваемые модули толщиной всего 3 мм не имеют препятствий или опасностей спотыкания на поверхности модуля, поскольку в них нет распределительной коробки. Это единственный тип модуля, который можно установить почти заподлицо с поверхностью (встраиваемый монтаж)

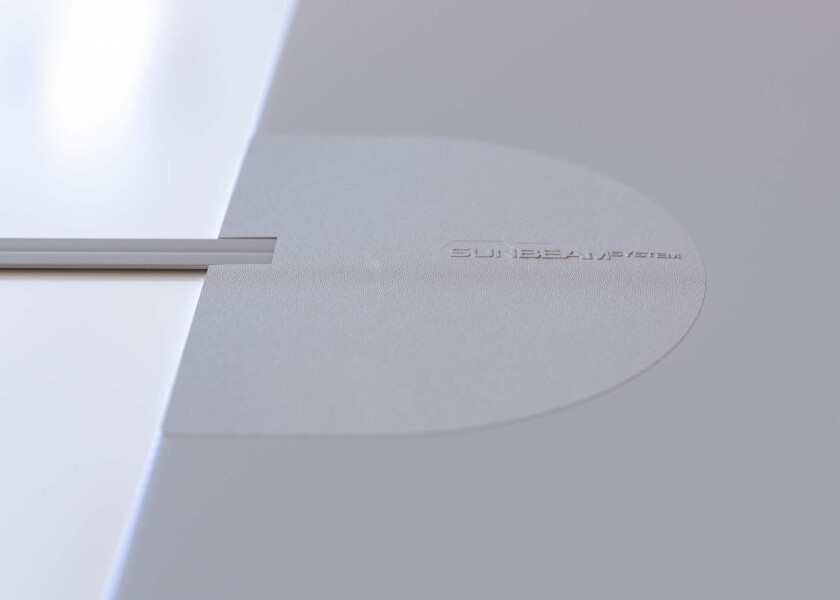

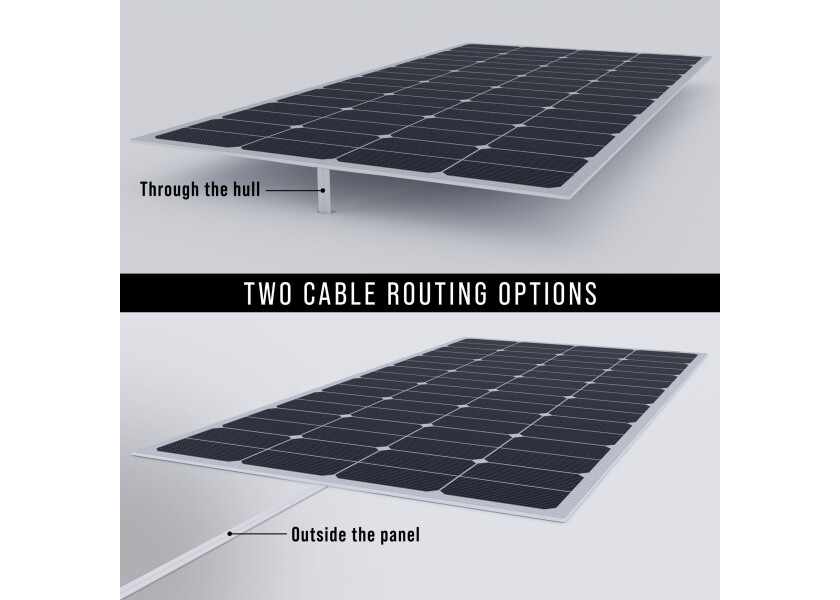

С подключением модуля с тыльной стороны через незаметный 2-жильный плоский черный соединительный кабель. Кабель можно приклеить к темным поверхностям / монтажным поверхностям рядом с модулем, так что он почти не будет виден.

Детали вкратце

• Полугибкий
• Высокий уровень эффективности
• Прочный и устойчивый к УФ-излучению
• Малый размер и высокая производительность
• Улучшенная выработка в частично затененных областях
• Повышающая выработку противоскользящая структура поверхности
• Встраиваемый монтаж (нет раздражающей распределительной коробки на поверхности модуля)

Технические характеристики
Поскольку соединительные кабели встраиваемых модулей выходят непосредственно из задней части модуля, на этих модулях нет интегрированных блокирующих / байпасных диодов. Для модулей с распределительной коробкой они обычно интегрированы в распределительную коробку.

Байпасные / блокирующие диоды
Используйте байпасные / блокирующие диоды при необходимости (в соответствии с инструкцией по установке). Диод Шоттки F1200D (12А / 200В) подходит для модулей мощностью 5 - 350 Вт и доступен в магазинах электроники или у нас по запросу.
Для установки соединительные кабели модуля должны быть проложены в сухую монтажную зону и вместе с диодом установлены на подходящие клеммные колодки, например, артикул 47023. Установка "в линию" не рекомендуется, так как диоды могут сильно нагреваться при затенении модуля.
Убедитесь, что диоды имеют правильную полярность! Кольцо или точка на корпусе диода обозначают катод. Он должен быть подключен к ПЛЮСОВОМУ соединению модуля.
Важно: Неправильно подключенные или подключенные в обратной полярности диоды могут повредить солнечный модуль.

Технические данные

Тип	T+82
Макс. мощность (Pmax)	82 Вт
Напряжение холостого хода (Uoc)	24,52 В
Ток короткого замыкания (Isc)	4,36 А
Номинальное напряжение (Ump)	21,12 В
Номинальный ток (Imp)	3,90 А
Вес	1,5 кг
Габариты (Д x Ш x В)	778 x 540 x 3 мм

Инструкция по установке

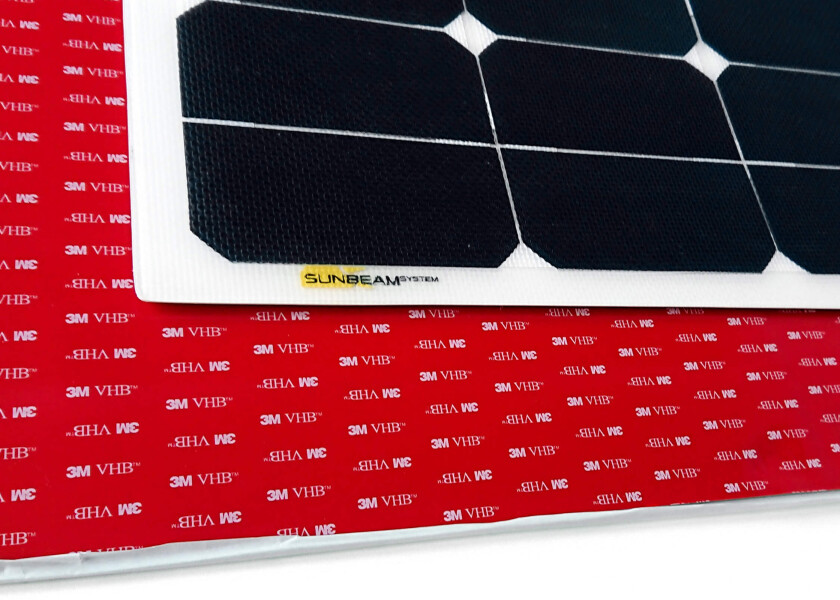

• Солнечные модули Tough+ поставляются с двусторонней клейкой подушкой 3M. Клейкая подушка является самым простым и долговечным способом установки для вашей солнечной панели Sunbeam. Подушка толщиной 2 мм проходит по всему размеру модуля. Важно: Пожалуйста, соблюдайте инструкции производителя по правильному монтажу и электрическому подключению в предоставленном руководстве по установке.
• Не используйте модули мощностью более 50 Вт на мягкой поверхности. Солнечные модули SUNBEAM Tough Flush мощностью более 50 Вт предназначены для постоянной установки на твердой поверхности. Монтаж может осуществляться путем приклеивания или привинчивания.
• Для мобильного или временного использования более подходят модули до 50 Вт с фиксированной распределительной коробкой.
