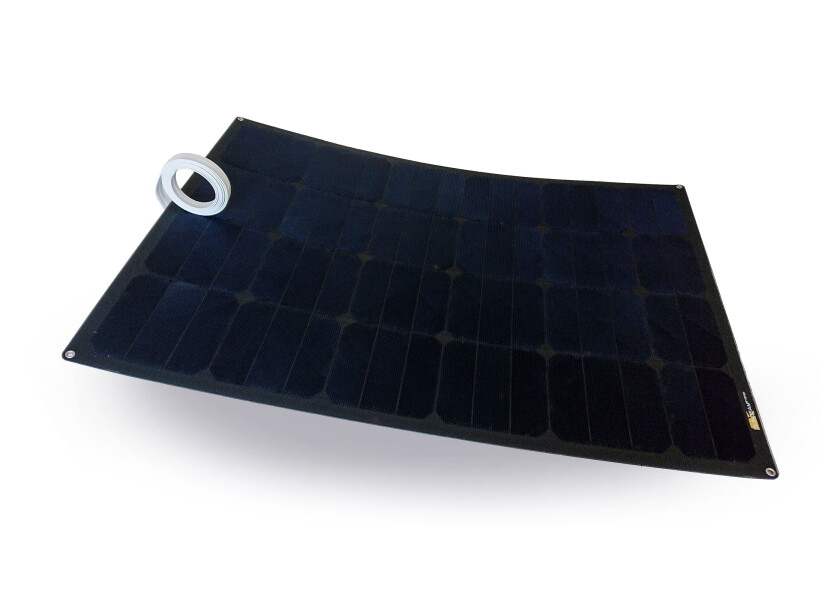

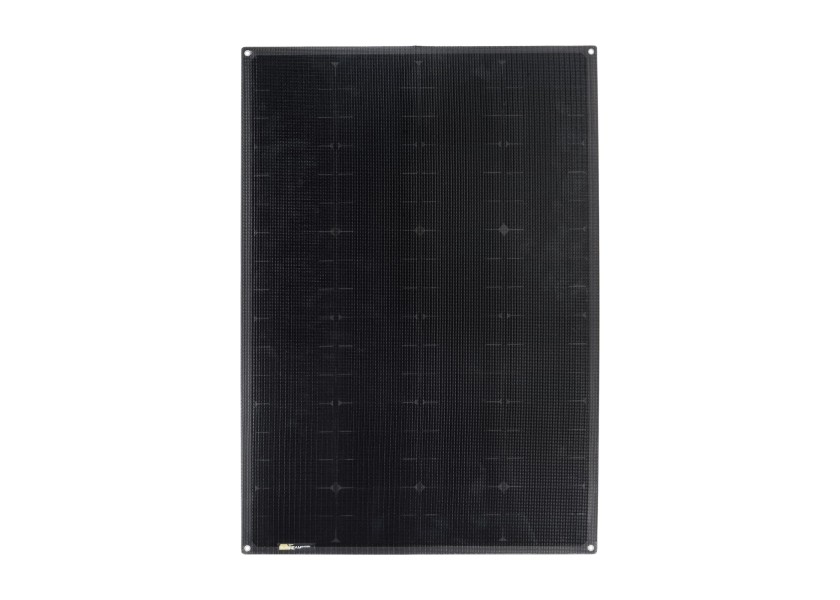

SUNBEAM T-BLACK-78X54-H Солнечный модуль TOUGH BLACK 78 W FLUSH / 78 Вт / полугибкий / 778 x 540 x 3 мм

Солнечные модули SUNBEAMsystem Tough Flush являются надежным источником энергии даже в самых суровых условиях благодаря высокоэффективным элементам SUNPOWER (эффективность 22,5%). Благодаря впечатляющим техническим характеристикам модули Tough-Flush часто используются в яхтенном и караванном секторе, а также в частных и промышленных автономных системах.

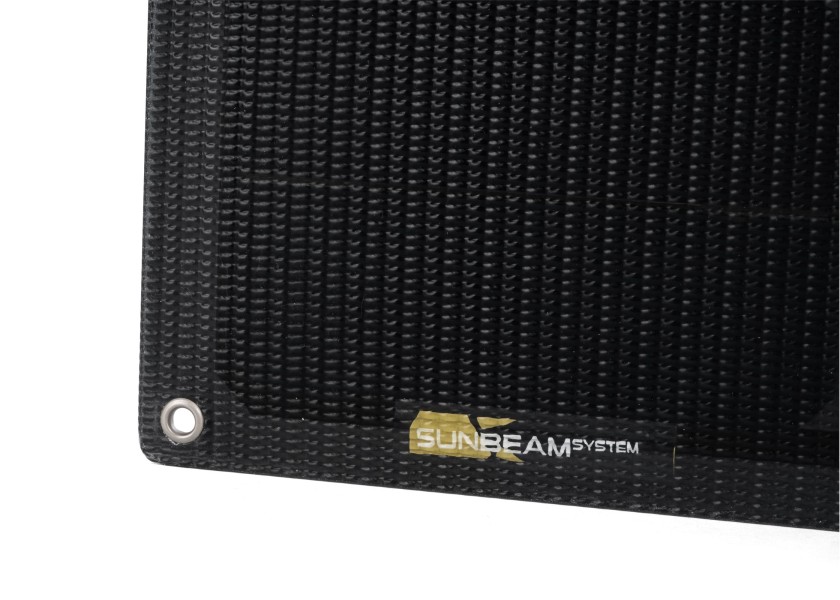

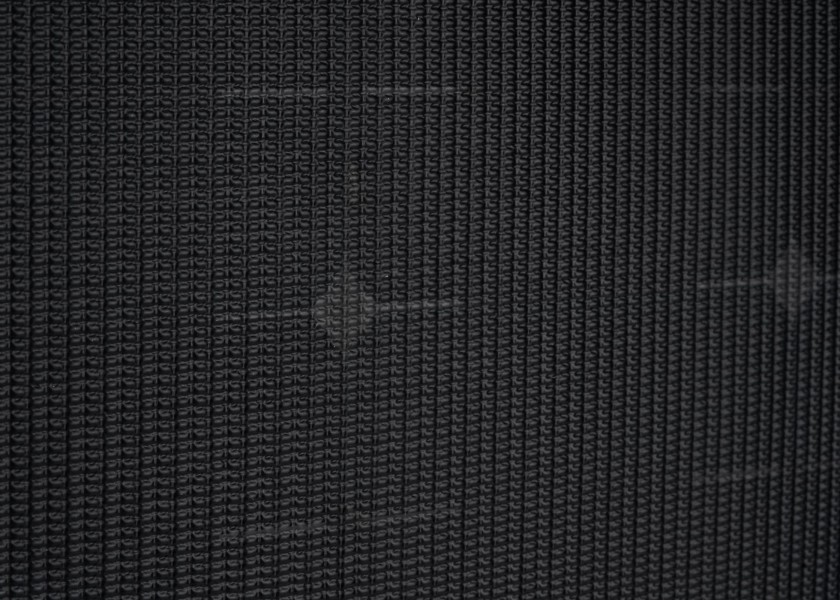

Поверхность этих модулей чрезвычайно прочная и устойчива к высокому УФ-излучению. Материал имеет лучшую светопропускаемость по сравнению с обычными материалами. При частичном затенении физическое расположение элементов обеспечивает более высокую выходную мощность, чем у других модулей, а структура поверхности способствует выработке энергии при малых углах падения света. Поверхность также обладает противоскользящими свойствами.

Вневременной дизайн

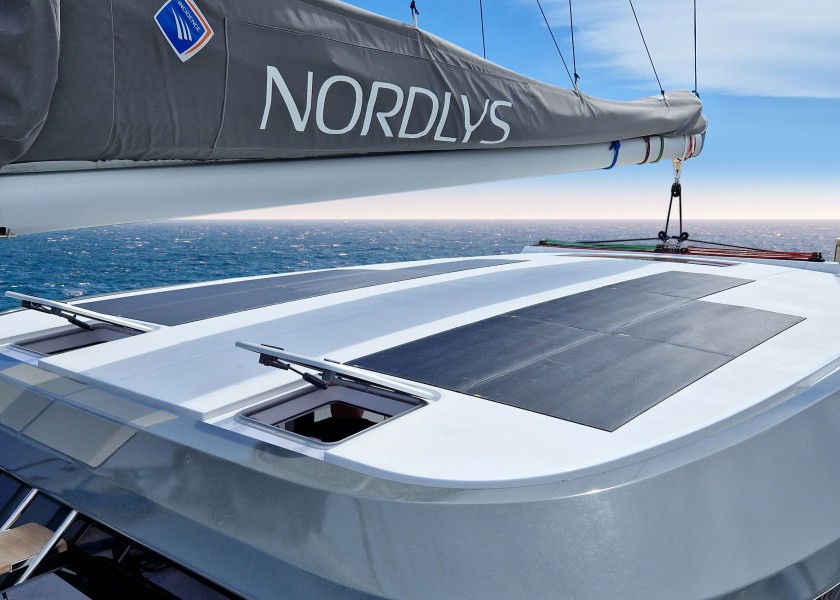

Современный черный дизайн серии SUNBEAM Tough Black позволяет элегантно установить солнечную панель на парусных и моторных лодках, а также в автодомах.

Особенности этого типа модуля
Полугибкие встраиваемые модули толщиной всего 3 мм не имеют препятствий или опасностей спотыкания на поверхности модуля, поскольку в них нет распределительной коробки. Это единственный тип модулей, который можно установить практически заподлицо с поверхностью (встраиваемый монтаж)!

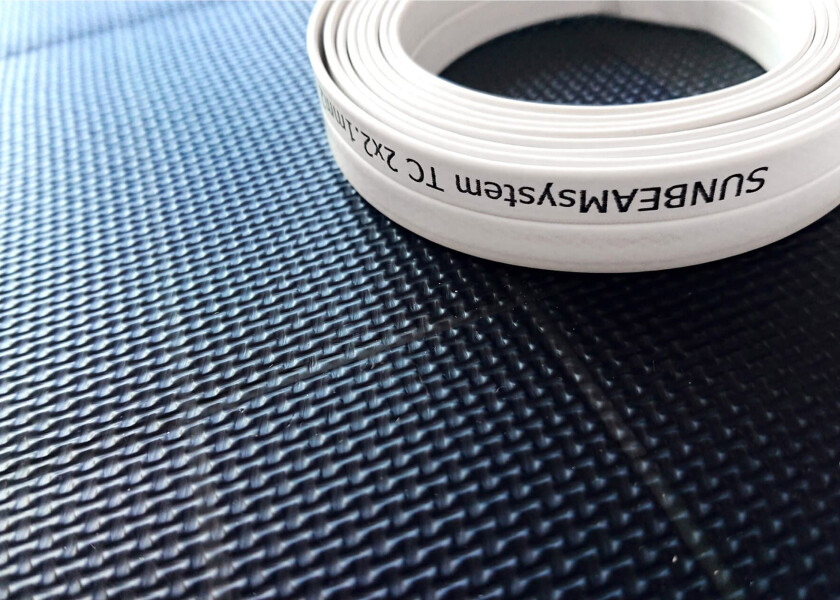

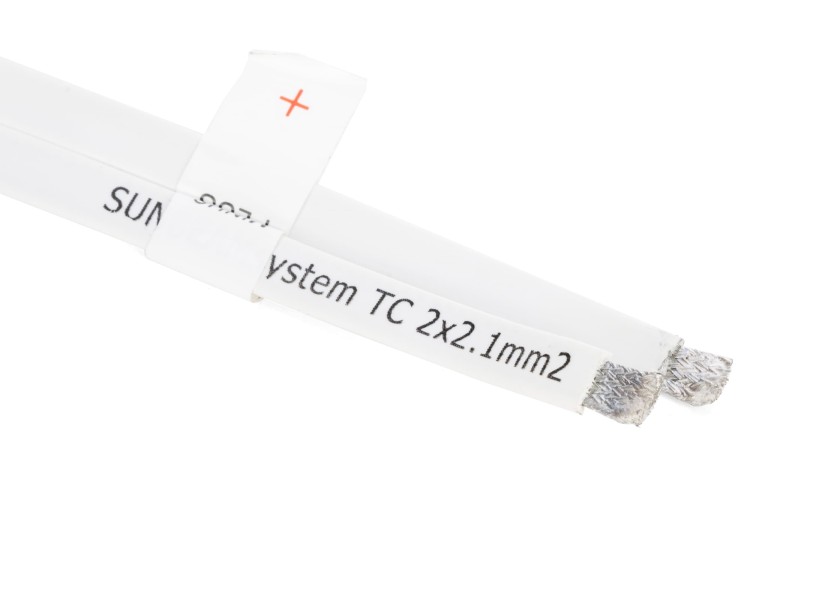

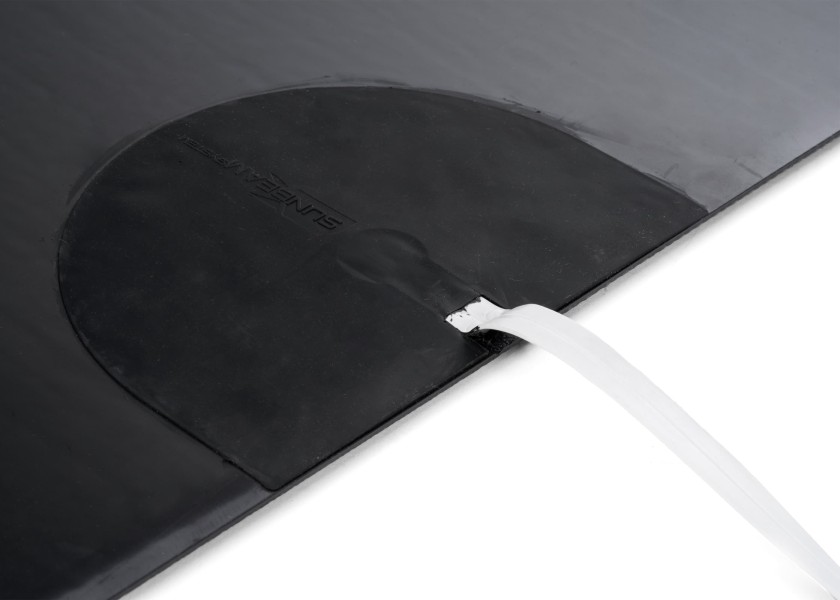

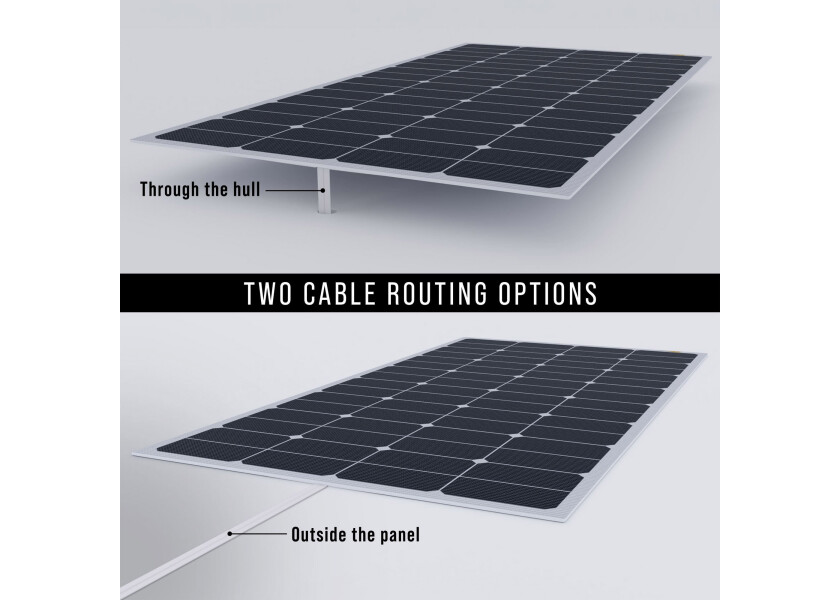

С подключением модуля с тыльной стороны через незаметный 2-жильный плоский черный кабель-разъем. Кабель можно приклеить к темным поверхностям / монтажным поверхностям рядом с модулем, чтобы он был почти незаметен.

Детали вкратце

• Полугибкий
• Высокий уровень эффективности
• Прочный и устойчивый к УФ-излучению
• Малый размер и высокая производительность
• Улучшенная выработка в частично затененных зонах
• Повышающая выработку противоскользящая структура поверхности
• Встраиваемый монтаж (нет раздражающей распределительной коробки на поверхности модуля)

Технические характеристики
Поскольку соединительные кабели встраиваемых модулей выходят непосредственно с тыльной стороны модуля, на этих модулях нет интегрированных блокирующих / байпасных диодов. Для модулей с распределительной коробкой они обычно интегрированы в распределительную коробку.

Байпасные / блокирующие диоды
Используйте байпасные / блокирующие диоды при необходимости (в соответствии с инструкцией по монтажу). Диод Шоттки F1200D (12А / 200В) подходит для модулей мощностью 5 - 350 Вт и доступен в магазинах электроники или у нас по запросу.
Для установки кабели подключения модуля должны быть проложены в сухую монтажную зону и вместе с диодом установлены на подходящие клеммные колодки, например, артикул 47023. Для мощных модулей установка «в линию» не рекомендуется, так как диоды могут сильно нагреваться при затенении модуля.
Убедитесь, что диоды имеют правильную полярность! Кольцо или точка на корпусе диода обозначает катод. Он должен быть подключен к ПЛЮСОВОМУ соединению модуля.
Важно: Неправильно подключенные или подключенные с обратной полярностью диоды могут повредить солнечный модуль.

Технические данные

Тип	T78F
Макс. мощность (Pmax)	78 Вт
Напряжение холостого хода (Uoc)	23,12 В
Ток короткого замыкания (Isc)	4,48 А
Номинальное напряжение (Ump)	19,72 В
Номинальный ток (Imp)	3,98 А
Вес	1,5 кг
Габариты (Д x Ш x В)	778 x 540 x 3 мм

Инструкция по монтажу

• В предоставленном руководстве по монтажу SUNBEAMsystem вы найдете всю необходимую информацию о правильном выборе модуля, монтаже и электрической установке. Вы также найдете краткое руководство с большим количеством полезной информации в нашем разделе загрузок.
• ВНИМАНИЕ: Для приклеивания модулей одобрены только SIKASIL WS605S, SIKAFLEX 298FC или ZETTEX MS POLYMER 25
• Пожалуйста, проверьте солнечные модули после получения товара или перед установкой панелей.
• Не используйте модули мощностью более 50 Вт на мягкой поверхности. Солнечные модули SUNBEAM Tough Flush мощностью более 50 Вт предназначены для постоянной установки на твердой поверхности. Монтаж может осуществляться путем приклеивания или привинчивания.
• Для мобильного или временного использования более подходят модули до 50 Вт с фиксированной распределительной коробкой.
