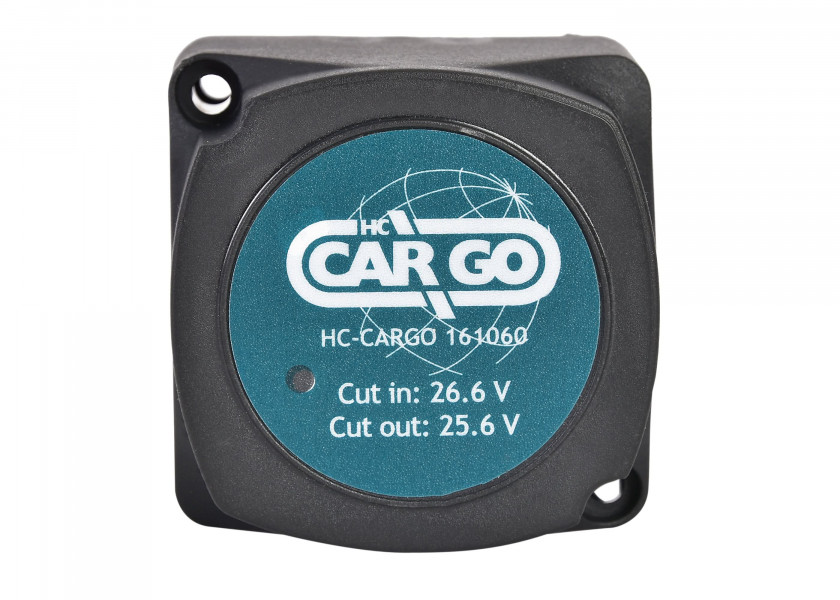

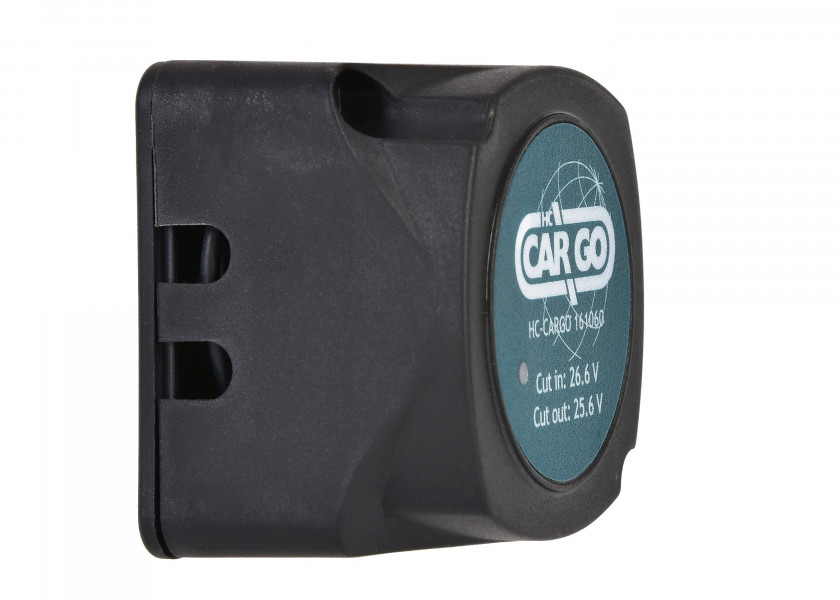

Реле зарядки 24 В / 140 А

Этот высококачественный, водонепроницаемый и управляемый напряжением реле зарядки позволяет одновременно заряжать две отдельные батареи. Оно идеально подходит для подключения существующей бортовой энергосистемы к дополнительной батарее без каких-либо осложнений в существующей установке. Оно работает полностью автоматически - встроенная измерительная технология определяет (зарядное) напряжение на обеих клеммах. Когда генератор работает или когда зарядное напряжение >26,6 вольт, реле зарядки соединяет обе батареи и заряжает их одновременно. Красный светодиод указывает на рабочее состояние устройства. Как только напряжение батарей падает ниже 25,6 вольт, реле отключает батареи. Таким образом, с минимальными усилиями можно обеспечить, чтобы батареи в бортовой сети не разряжались непреднамеренно. Кроме того, оно также обеспечивает защиту чувствительной электроники, подключенной к потребительской батарее, от помех и скачков напряжения при запуске двигателя.

Примечание
Разделение батарей также может произойти, если генератор не обеспечивает достаточной энергии из-за недостаточной скорости вращения двигателя (холостой ход) или если вторая батарея имеет очень низкий заряд. В обоих случаях увеличение оборотов помогает.

Установка очень проста! Выберите место установки в непосредственной близости от стартерной батареи. Закрепите нижнюю крышку реле на месте установки с помощью двух коротких винтов. Выполните необходимые электрические подключения. Установите реле на нижнюю крышку и закрепите его на месте установки двумя длинными металлическими винтами. Для электрического подключения кабелей POS вам понадобятся кольцевые или вилочные кабельные наконечники с отверстием 6 мм / вилочным отверстием. Красный болт подключается к стартерной (основной) батарее. Подключите «тонкий» черный кабель NEG реле непосредственно к соединению NEG батареи. Посмотрите на диаметр резьбы клеммной колодки NEG батареи и используйте кольцевой или вилочный кабельный наконечник с подходящим отверстием / вилочным отверстием. Мы рекомендуем использовать предохранители высокой нагрузки в линиях POS и предохранитель на 1 А в линии NEG реле зарядки.

Технические характеристики

• Размеры: Д x Ш x В: 68 x 68 x 50 мм
• Подключения:
  • 2x резьбовых болта M6 (включая гайки и Z-шайбы)
  • 1x кабель отрицательного подключения с черной силиконовой изоляцией, длиной ок. 45 см
• Индикация работы: красный контрольный светодиод на передней стороне корпуса
• Системное напряжение: 24 В постоянного тока
• Напряжение включения для каждого типа: >26,6 В
• Напряжение отключения постоянного тока для каждого типа: <25,6 В постоянного тока
• Нагрузочная способность: 140 А
• Потребление тока в режиме ожидания: ок. 20 мА
• Потребление тока в рабочем режиме: ок. 160 мА

Примечание
Это реле зарядки предназначено для использования в системах проводки с типами свинцово-кислотных батарей (также AGM и гелевых).
Оно отслеживает уровни напряжения, соответствующие типам свинцово-кислотных батарей, и автоматически включается или выключается при определенных уровнях.
Мы настоятельно не рекомендуем использовать это реле в сочетании с LiFe(Y)PO4 батареями, так как более высокое номинальное напряжение или рабочий диапазон напряжения литиевых батарей не совместимы с уровнями для свинцово-кислотных типов.
