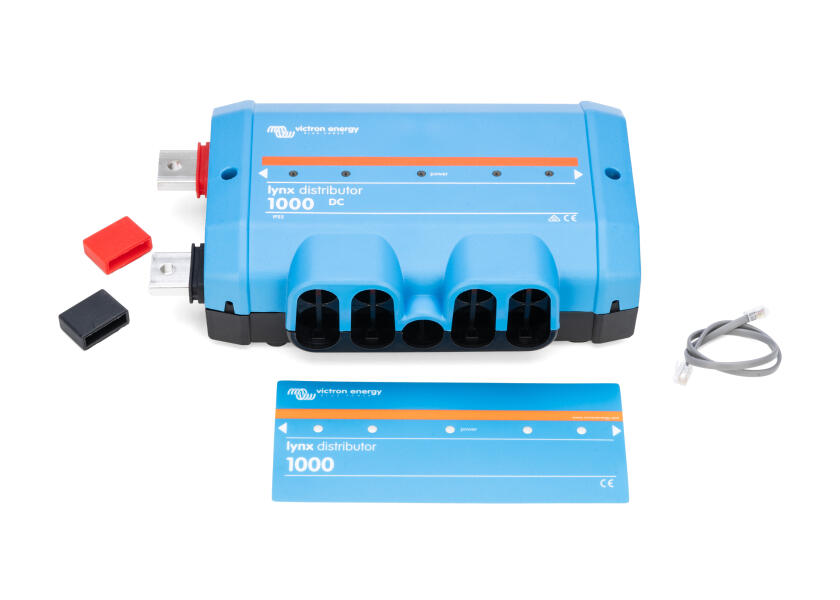

VICTRON LYN060102000 Дистрибьютор Lynx / M8

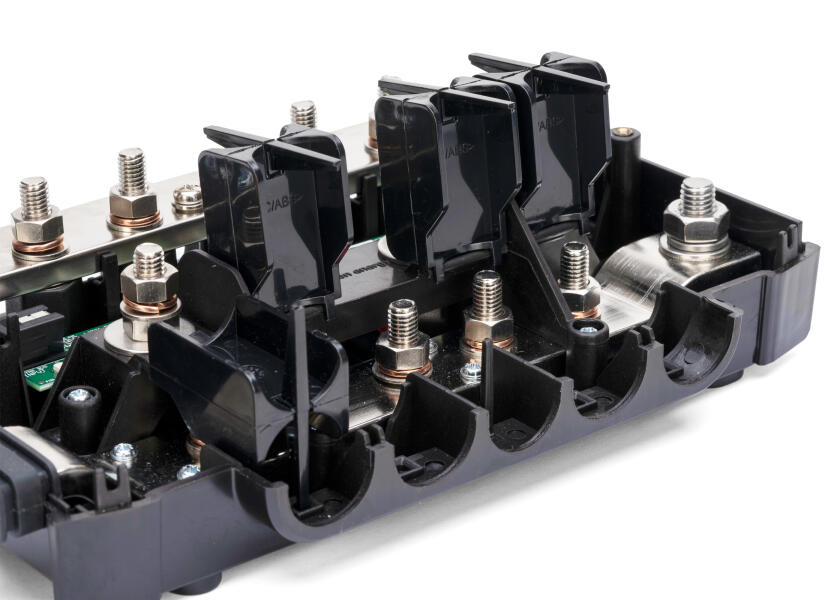

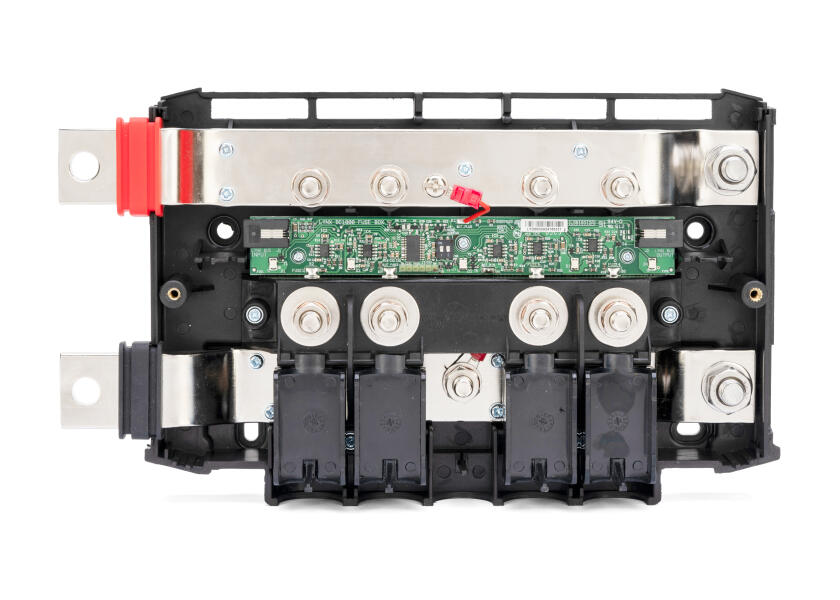

Распределитель Lynx от VICTRON является частью модульной системы распределения Lynx и состоит из положительной и отрицательной шин. Положительная шина имеет четыре предохранительных соединения с мониторингом предохранителей, в то время как отрицательная шина имеет четыре соединения и заземление. Распределитель может быть подключен к другим устройствам Lynx с помощью соединений M8.
Разъемы подходят для инверторов/зарядных устройств, нагрузок постоянного тока и других зарядных устройств, таких как контроллеры заряда от солнечных батарей. Если требуется более четырех разъемов, можно добавить дополнительные модули. Обратите внимание, что только модули Lynx с разъемами M8 могут быть соединены друг с другом.

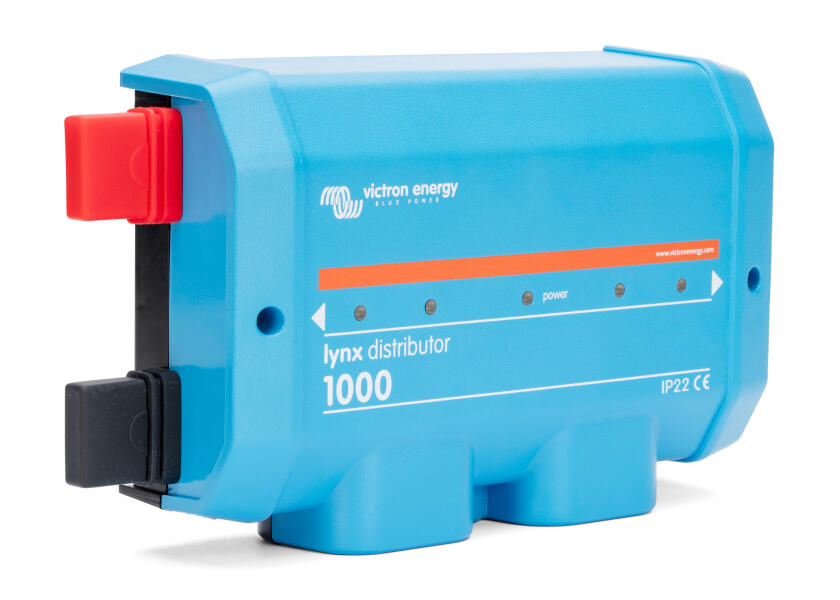

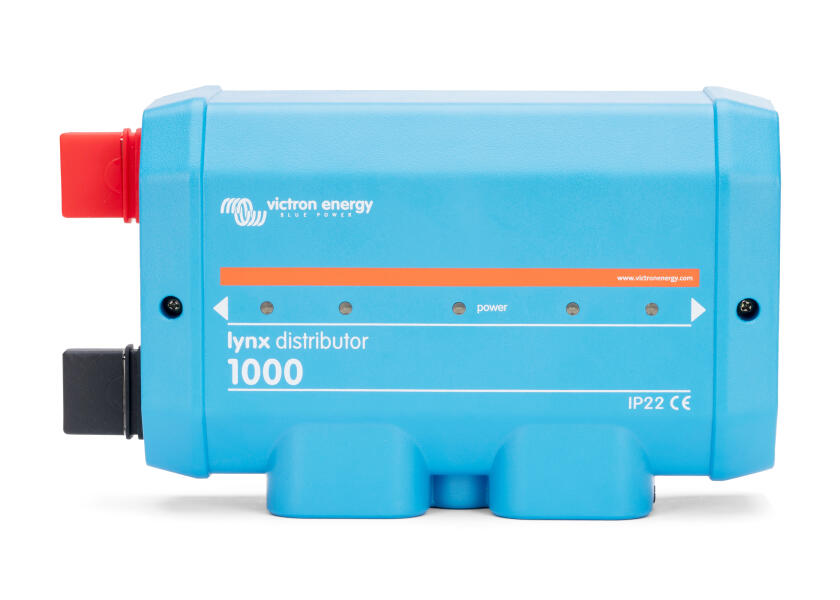

Светодиодный дисплей

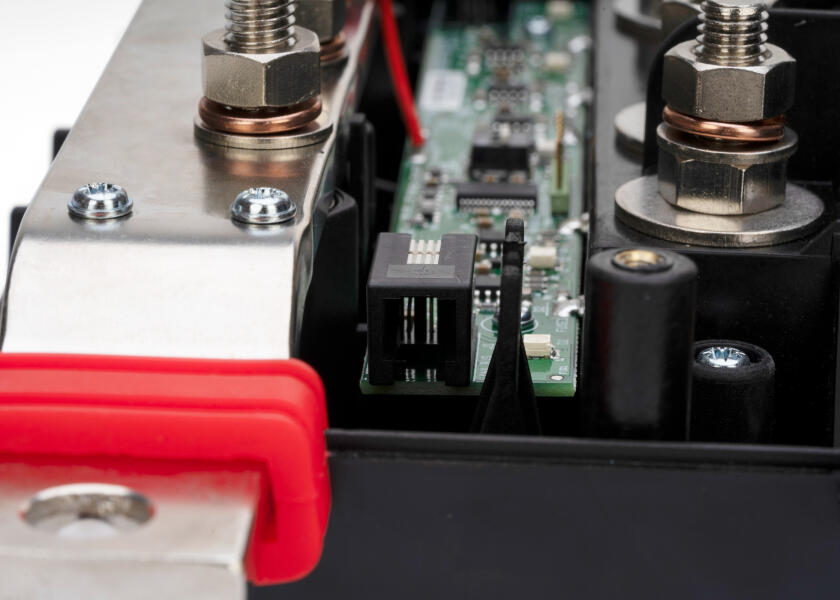

Распределитель Lynx также имеет светодиодный индикатор для соответствующего состояния предохранителя. Поскольку распределитель Lynx не имеет встроенного источника питания для цепи обнаружения предохранителей, распределитель должен быть подключен к шунту Lynx VE.Can или умной BMS Lynx (не поставляется нами) с помощью кабеля RJ10, входящего в комплект поставки. Рабочий статус и состояние каждого предохранителя также передаются через кабель RJ10. Эти данные можно получить через приложение VictronConnect (только с умной BMS Lynx), устройство GX и портал VRM.

Предохранители
Распределитель Lynx предназначен для установки предохранителей MEGA. Они продаются отдельно.

Технические данные:

Диапазон напряжения	9 - 60 В постоянного тока
Поддерживаемые рабочие напряжения	12, 24 или 48 В
Защита от обратной полярности	Да (но не для разъема RJ10)
Номинальный ток	1000 А постоянного тока непрерывно
Потребляемая мощность	макс. 100 мА (когда все светодиоды горят) / Питание через шунт Lynx VE.Can или умную BMS Lynx

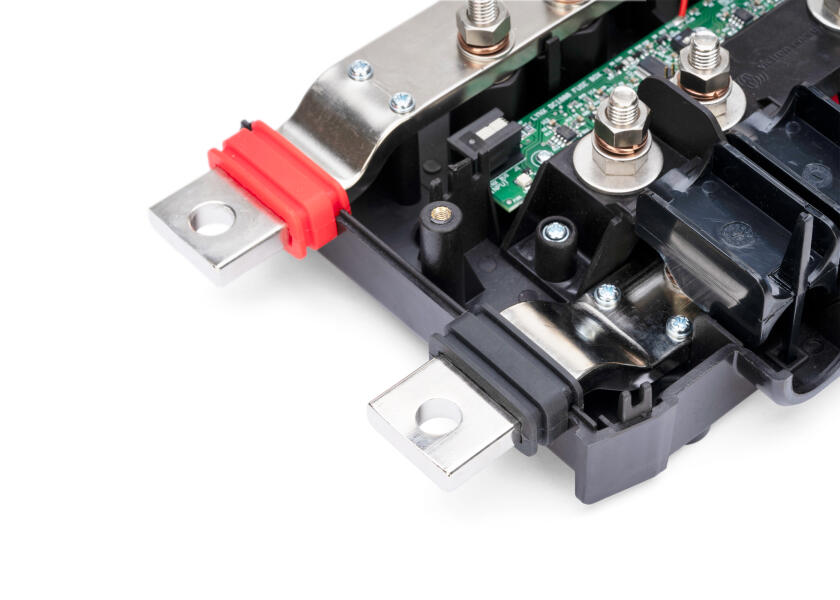

Соединение шины	M8
Соединение предохранителя	M8

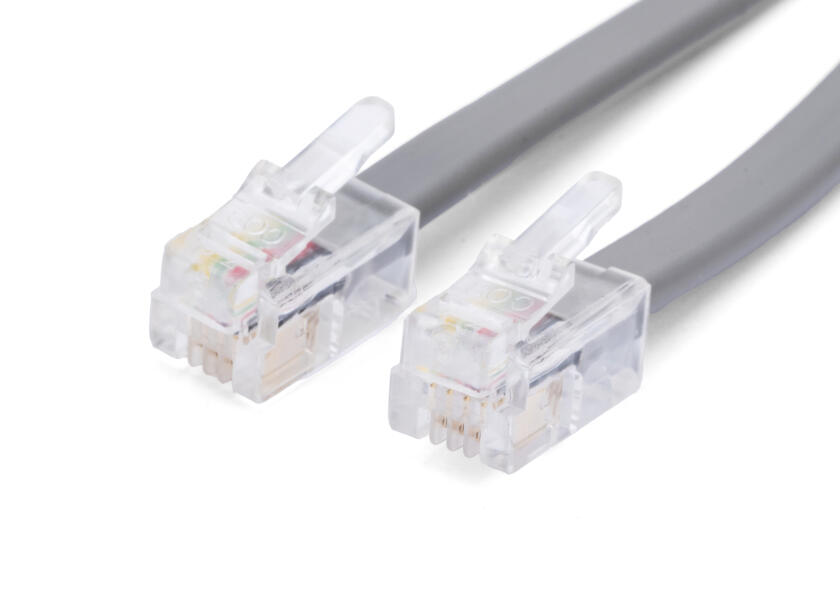

Соединение питания	Кабель RJ10 (40 см) в комплекте
Соединение данных	Кабель RJ10 (40 см) в комплекте. Кабель RJ10 (40 см) в комплекте. Данные могут быть получены только от умной BMS Lynx ABS
Материал корпуса	ABS
Размеры корпуса (ДxШxГ)	290 x 170 x 80 мм
Вес	2.2 кг
Материал шины	Луженая медь
Размеры шины (ШxВ)	30 x 8 мм
Рабочая температура	-40 до +60°C
Температура хранения	-40 до +60°C
Влажность	Макс. 95 % (без конденсации)
Категория защиты	IP22

Примечание:
1. Обратите внимание, что соединение M8 относится к соединениям шины, к которым можно подключить дополнительные модули Lynx. Невозможно соединить устройства M8 и M8 вместе.

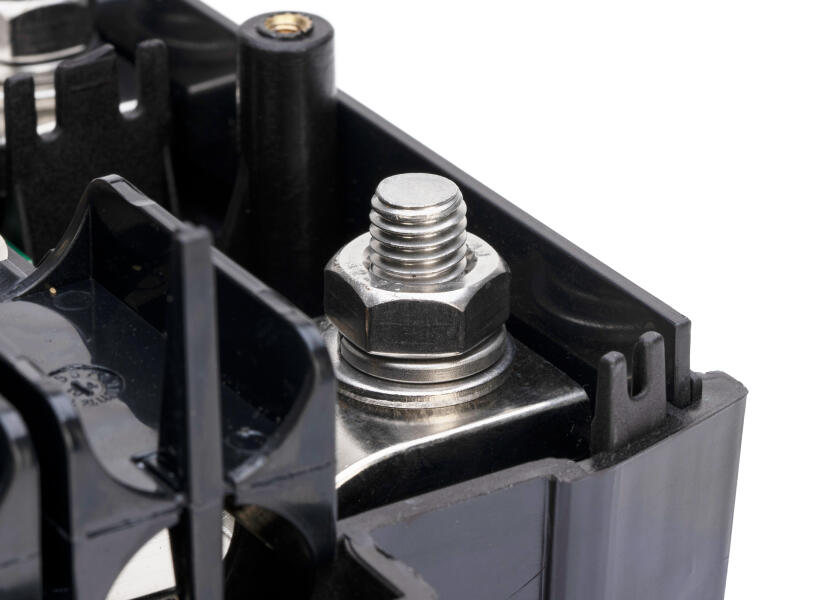

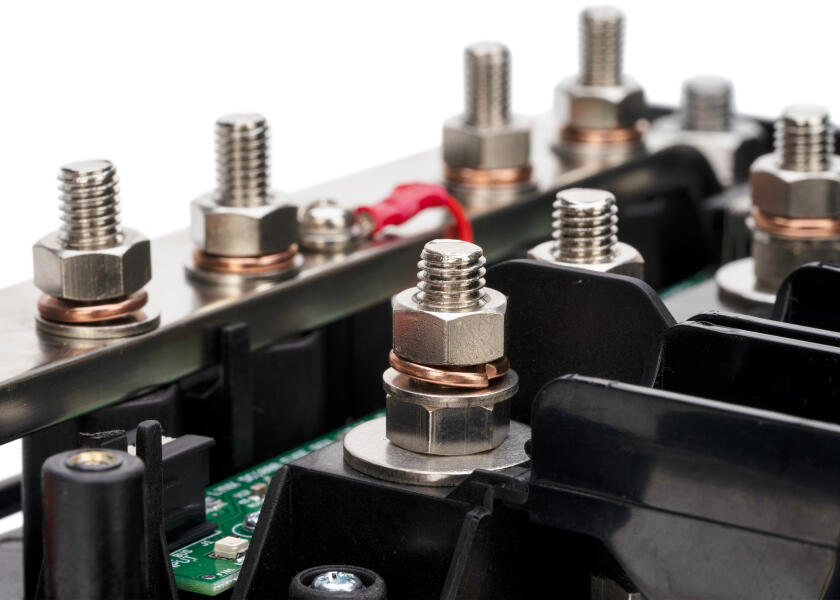

2. Болты соединения предохранителей и кабелей в модуле всегда имеют резьбу M8.
3. Соединение RJ10 не защищено от обратной полярности. Неправильное подключение RJ10 может необратимо повредить электронные схемы распределителя Lynx.
4. В комбинации с шунтом Lynx VE.Can связь невозможна, только питание
