Двунаправленный Ethernet-шлюз Yacht Devices YDEN-02N 7-17В 48мА 100 Мбит/с 54×20мм от -20°C до +55°C NMEA0183/NMEA2000 Micro Male/RJ45

Ethernet-шлюз от Yacht Devices YDEN-02 (YDEN-02N, YDEN-02R) Шлюз подключает навигационные ПК и ноутбуки к сетям NMEA 2000 через Ethernet, Garmin Marine Network, Raymarine SeaTalk HS и RayNet, Furuno NavNet или NMEA OneNet, а также позволяет объединять сети NMEA 2000.

Характеристики ethernet-шлюза YDEN-02N:

• Тип разъёма: NMEA 2000 Micro Male;
• Ethernet‑разъём: RJ45 Female;
• Напряжение питания (из сети NMEA 2000): 7–16 В;
• Потребляемый ток: 48 мА;
• Совместимость с Ethernet: 10 Мбит/с, 100 Мбит/с, 1 Гбит/с (Gigabit Ethernet);
• Максимальная скорость интерфейса Ethernet: 100 Мбит/с;
• Гальваническая изоляция Ethernet от NMEA 2000: 1500 В;
• Версия интернет-протокола: IPv4;
• TCP-соединения от приложений (макс.): 9;
• UDP-клиенты (приложения или устройства) — неограниченное количество;
• Внутренняя память: до 12 000 точек;
• Форматы экспорта трека: GPX, CSV;
• Поддержка протоколов TCP, UDP, mDNS, Bonjour;
• Поддерживаемые сети: NMEA 2000, Garmin Marine Network, Raymarine SeaTalk HS, RayNet, Furuno NavNet, NMEA OneNet;
• Рабочая температура: от -20°C до +55°C.

Шлюз оснащен стандартным разъемом Ethernet RJ45, и для подключения к сети вашего судна может потребоваться специальный адаптер. Также поддерживается прямое подключение к ПК с помощью стандартного компьютерного кабеля.

Устройство обеспечивает передачу данных по протоколам NMEA 0183 и NMEA 2000 с использованием протоколов TCP и/или UDP, а также имеет двунаправленный преобразователь между NMEA 0183 и NMEA 2000.

Это позволяет просматривать навигационные данные, включая AIS, а также управлять оборудованием NMEA, включая автопилот, практически из любого морского программного обеспечения, например, OpenCPN (только NMEA 0183) и Expedition 10 (поддерживаются протоколы NMEA 0183 и NMEA 2000). Шлюз имеет три сервера данных (TCP/UDP), что позволяет настраивать параметры для различных приложений.

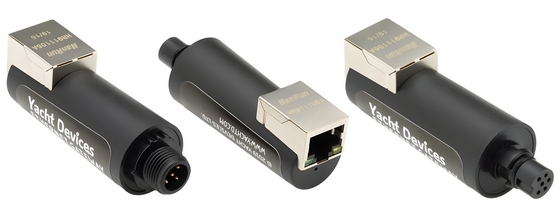

Шлюз Ethernet NMEA 2000 с различными разъемами:

Шлюз предназначен для:

• Подключения навигационных ПК и ноутбуков к сети NMEA 2000 через Ethernet;
• Объединения (мостирования) сегментов NMEA 2000 через Ethernet (при использовании пары шлюзов);
• Доступа к навигационным данным (включая AIS) с ПК и мобильных устройств;
• Управления морским оборудованием (автопилотами и др.) через навигационное ПО;
• Записи трека судна с сопутствующими данными (погода, глубина и т.д.);
• Удалённого мониторинга и управления судном через веб‑интерфейс и облачные сервисы;
• Диагностики и просмотра потоков данных NMEA прямо в браузере.

Основные функции:

• Двунаправленный преобразователь между NMEA 0183 и NMEA 2000;
• Передача данных NMEA 0183 и NMEA 2000 через протоколы TCP и UDP;
• Поддержка трёх серверов данных (TCP/UDP) для индивидуальной настройки под разные задачи.

Страница «Измерительные приборы» встроенного веб‑интерфейса позволяет управлять автопилотом и цифровым коммутационным оборудованием, а также просматривать данные о судне в режиме реального времени с помощью веб-браузера на ПК, ноутбуке, планшете или смартфоне. Подключение к интернету или установка приложения не требуются. Если у вас есть доступ к вашей судовой сети Ethernet через интернет. Веб-страница «Измерительные приборы» — это готовое решение для мониторинга и управления вашим судном.

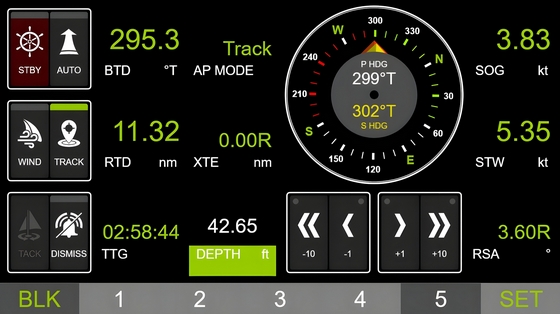

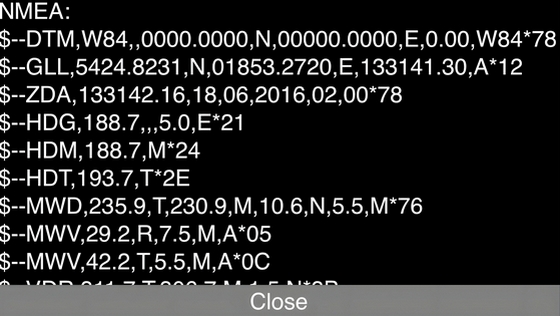

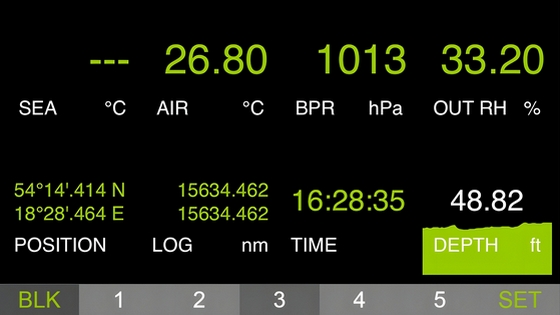

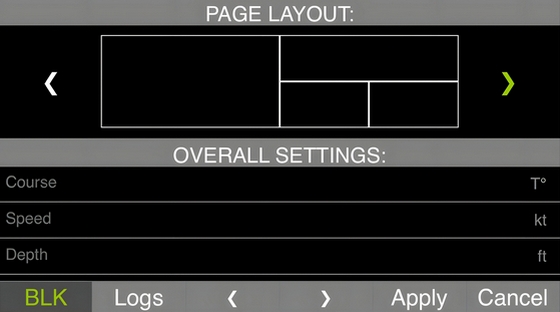

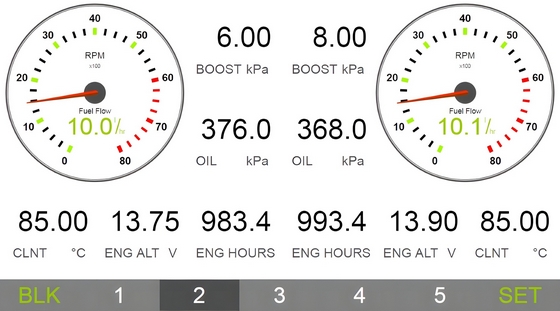

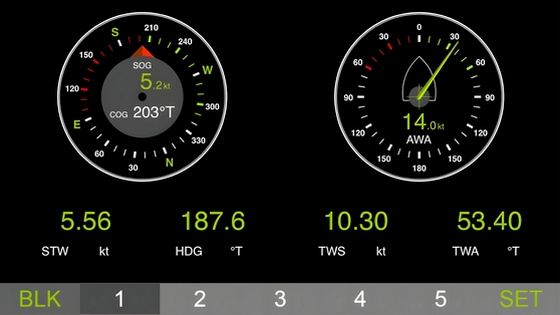

Пример отображения страниц встроенного веб-интерфейса и веб-индикаторов с выводом на iPhone:

Встроенный интерфейс также позволяет настраивать шлюз и обновлять прошивку, просматривать потоки данных NMEA 0183 и NMEA 2000 прямо из веб-браузера для диагностики. Шлюз автоматически записывает ваш маршрут с данными о погоде, глубине и другими данными (аналогично Wi-Fi-роутеру) во внутреннюю память (до 12000 точек). Эти данные можно сохранить со встроенного веб-интерфейса в файлы GPX (для Garmin MapSource, Google Earth или других картографических приложений) или CSV (табличные файлы).

Скриншоты встроенного административного веб-интерфейса

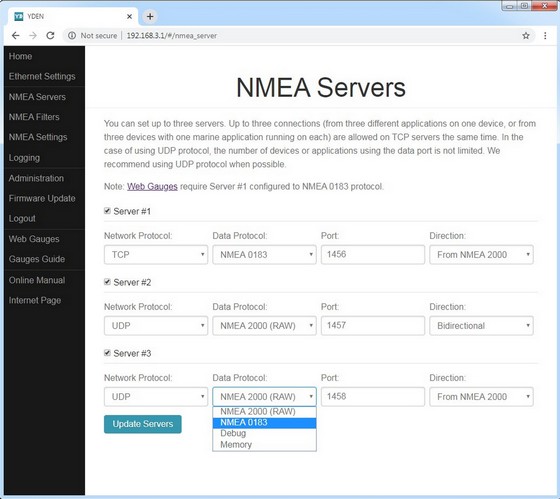

• Серверы данных NMEA (сетевые протоколы TCP или UDP; NMEA 0183, NMEA 2000 (RAW), протоколы передачи данных в память или отладочные протоколы).

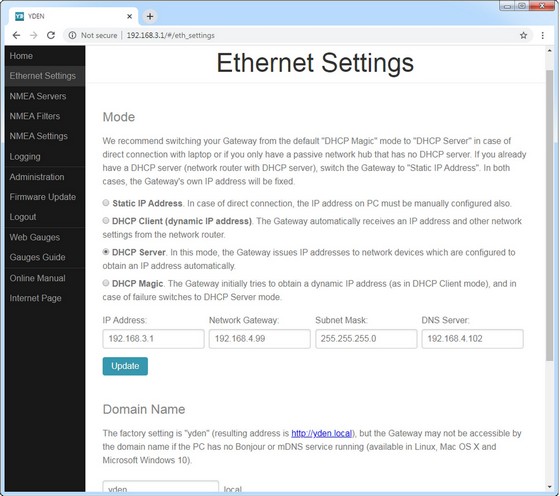

• Статический IP-адрес, автоматически полученный IP-адрес или режим DHCP-сервера:

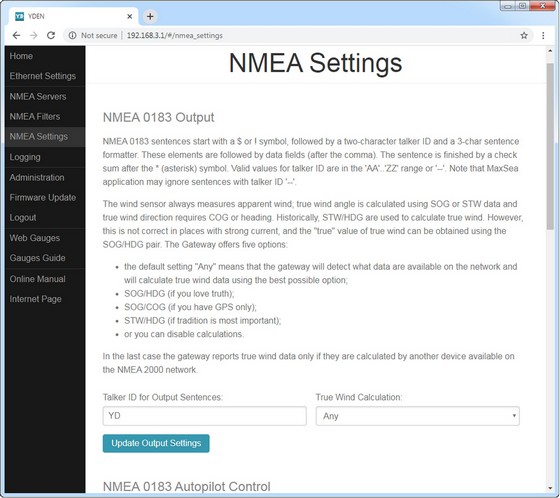

• Настройки NMEA (расчет истинного ветра, управление автопилотом и т.д.):

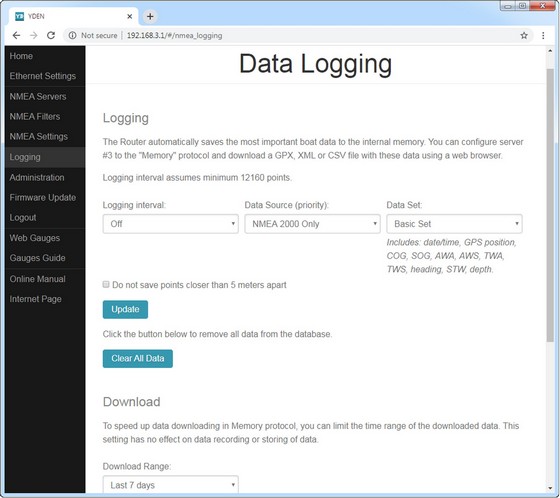

• Настройки регистрации данных и облачных сервисов:

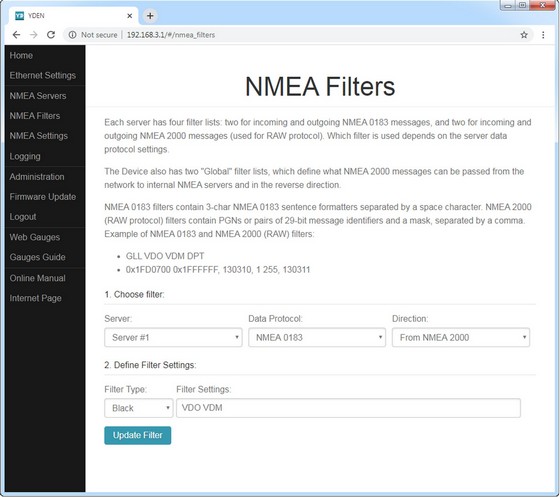

• Отдельные фильтры для каждого порта или сервера:

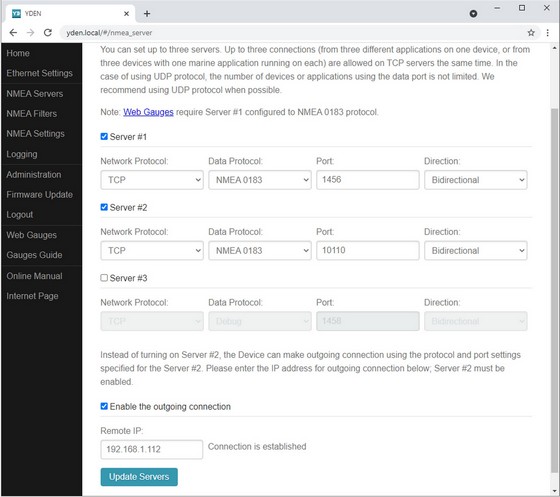

• Настройки исходящего соединения:

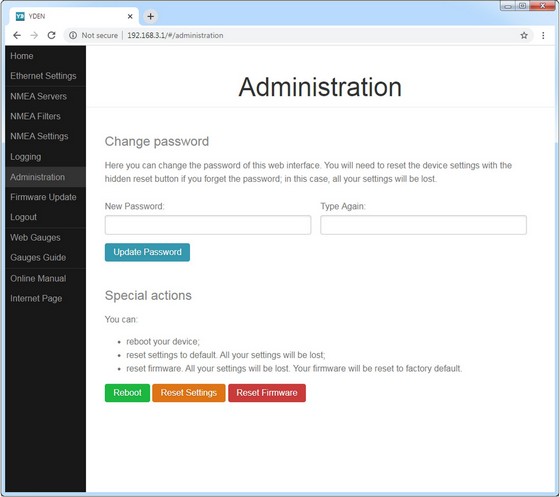

• Не забудьте изменить пароль по умолчанию:

Если шлюз подключен к интернету, он может автоматически загружать записанные данные в облачный сервис. Облачный сервис обеспечивает легкий доступ к вашим маршрутам или позволяет отслеживать местоположение вашей лодки из дома, а также делиться своими данными с семьей и друзьями.

Шлюз Ethernet поставляется с разъемом, совместимым с Raymarine SeaTalk NG или разъемом NMEA 2000 Micro Male (см. рисунок ниже). Для других сетей может потребоваться адаптерный кабель. Модель устройства указана на корпусе.

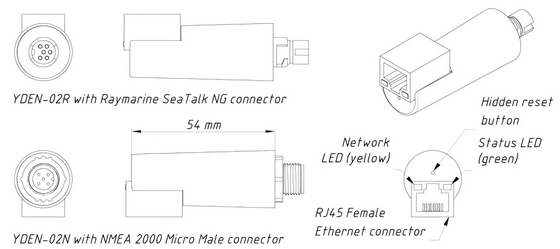

Схема Ethernet-шлюза NMEA 2000 YDEN-02N и YDEN-02R

Обратите внимание, что кабель Ethernet не входит в комплект поставки шлюза. Для прямого подключения к ПК или морской сети Garmin требуется обычный кабель RJ45 «папа-папа» Cat 5e/6 (его можно приобрести в любом компьютерном магазине). Для Raymarine RayNet используйте кабели с номерами деталей Raymarine A62360, A80151, A80159; для Raymarine SeaTalk HS используйте кабели с номерами деталей E55049, E55050, E55051.

Подключение и совместимость:

Способы подключения:

• Напрямую к ПК/ноутбуку через стандартный Ethernet‑кабель (Cat 5e/6);
• К бортовой сети судна через фирменный адаптер (для Raymarine RayNet или SeaTalk HS требуются кабели с номерами деталей производителя);
• Через роутер/коммутатор Ethernet.

Совместимые программные продукты:

• OpenCPN (поддержка NMEA 0183);
• Expedition 10 (поддержка NMEA 0183 и NMEA 2000);
• Другие морские приложения, работающие с потоками NMEA через TCP/UDP.

Совместимое оборудование:

• Автопилоты;
• Картплоттеры;
• AIS‑приёмники;
• Датчики глубины, ветра, скорости;
• Системы мониторинга судна;
• Многофункциональные дисплеи (MFD).

Настройка и использование:

Настройка шлюза выполняется через встроенный веб‑интерфейс:

1. Сетевые настройки (IP, DHCP).
2. Откройте веб‑браузер и введите IP‑адрес шлюза.
3. Настройте параметры:
• Сетевые настройки (IP, DHCP);
• Параметры передачи NMEA (серверы TCP/UDP, фильтрация сообщений);
• Запись трека и экспорт;
• Облачные сервисы (при наличии интернета);
• Измените пароль по умолчанию для безопасности.
4. Обновите прошивку при необходимости.
5. Используйте страницу Web Gauges для мониторинга данных в реальном времени и управления оборудованием.

Практические сценарии применения:

• Подключение ПК к NMEA 2000: работа с навигационным ПО (OpenCPN, Expedition) на ноутбуке на борту.
• Удалённый мониторинг: просмотр данных судна и управление через веб‑браузер с планшета или смартфона на борту.
• Запись трека: автоматическое протоколирование маршрута с метеоданными и глубиной для анализа после плавания.
• Объединение сетей: мостирование двух сегментов NMEA 2000 через Ethernet с помощью пары шлюзов YDEN‑02N.
• Интеграция разнородного оборудования: объединение устройств Garmin, Raymarine, Furuno и др. в единую сеть.
• Резервирование данных: дублирование критически важных данных (AIS, курс, скорость) на ПК.
• Облачный мониторинг: передача трека и данных в облако для удалённого слежения за судном (например, для семьи или диспетчерского центра).
• Диагностика системы: анализ потоков данных NMEA через веб‑интерфейс для выявления неисправностей.

Преимущества перед аналогами:

• Универсальность: поддержка множества морских сетей и протоколов;
• Простота настройки: веб‑интерфейс без установки дополнительного ПО;
• Гибкость: три сервера данных TCP/UDP для разных приложений;
• Диагностика: просмотр потоков NMEA прямо в браузере;
• Автономность: работа без интернета (веб‑мониторинг и запись трека);
• Расширяемость: мостирование сетей, облачный сервис, поддержка гигабитного Ethernet;
• Надёжность: гальваническая развязка, низкое энергопотребление, прочный корпус для морских условий;
• Функциональность: запись трека с экспортом в GPX/CSV и облачный сервис.
